Positionnement des contreventements

Bonjour les boiseux,

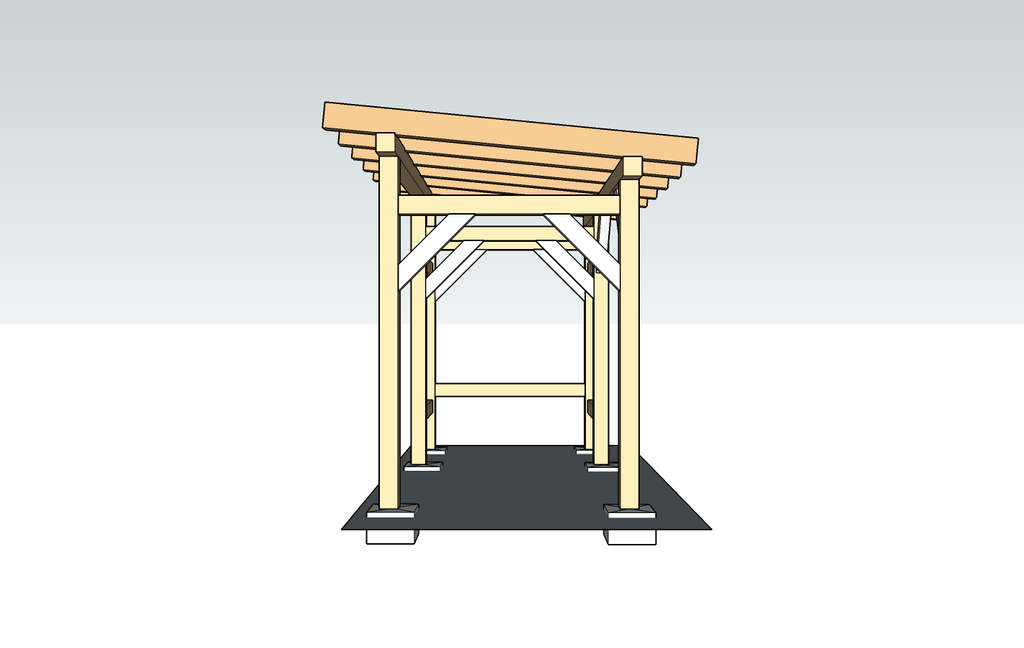

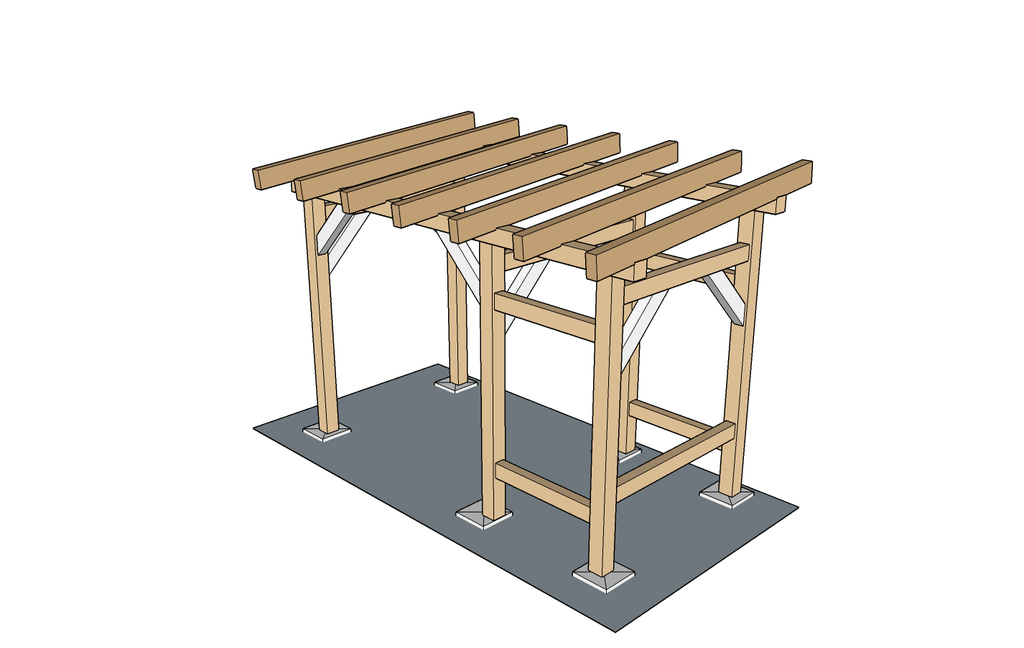

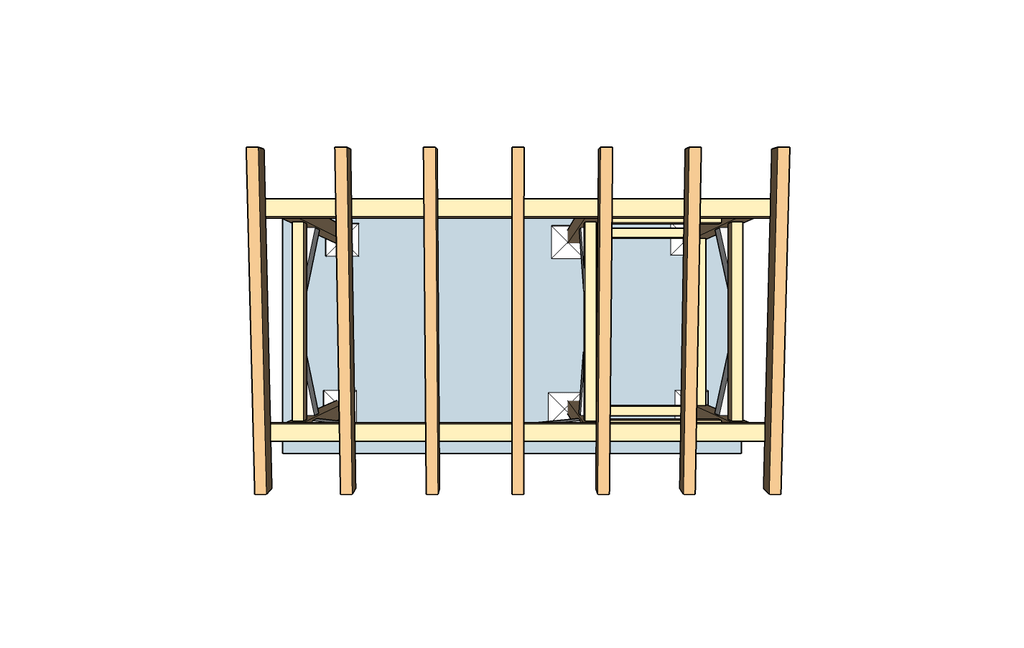

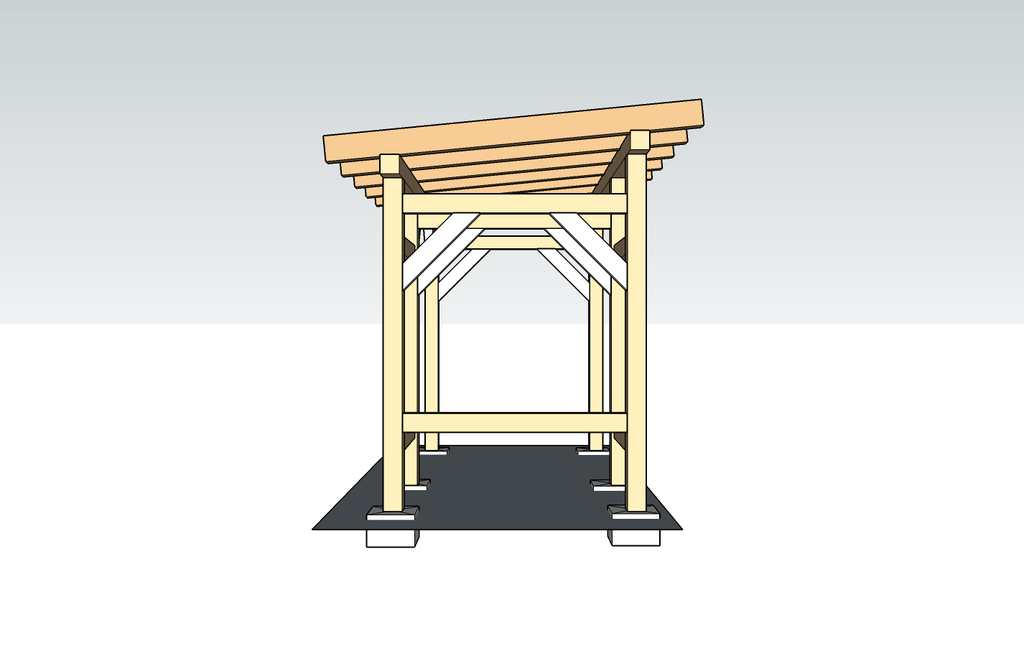

Y aurait-il une âme charitable pour m'aider dans le positionnement des contreventements d'un abri de jardin ?
Assemblage des poteaux avec poutres porteuses en tenon mortaise, ainsi que les traverses
Abri d'env. 2 x 4 m
Hauteur env. 2,30 m
Merci

Connectez-vous pour ajouter un commentaire.
?

1 réponse

2
sylvainlefrancomtois

ils sont bien sur ton dessin !

stefdefoot
( Modifié )
Je suis d'accord

Oui comme tu les a dessiné c'est très bien

Don armando

Merci sylvainlefrancomtois et stefdefoot

grosb

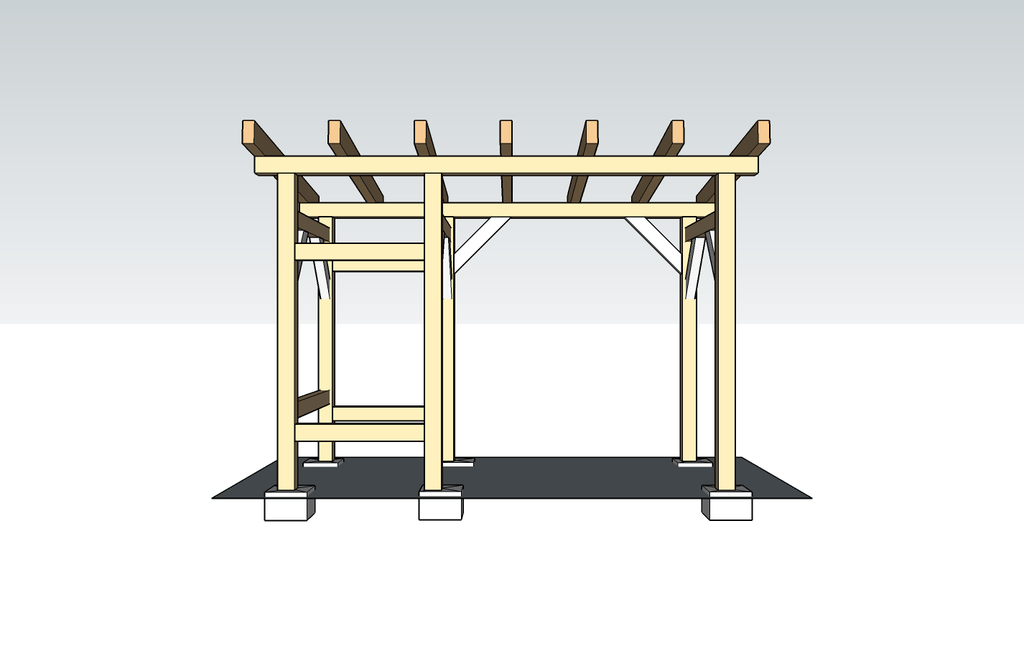

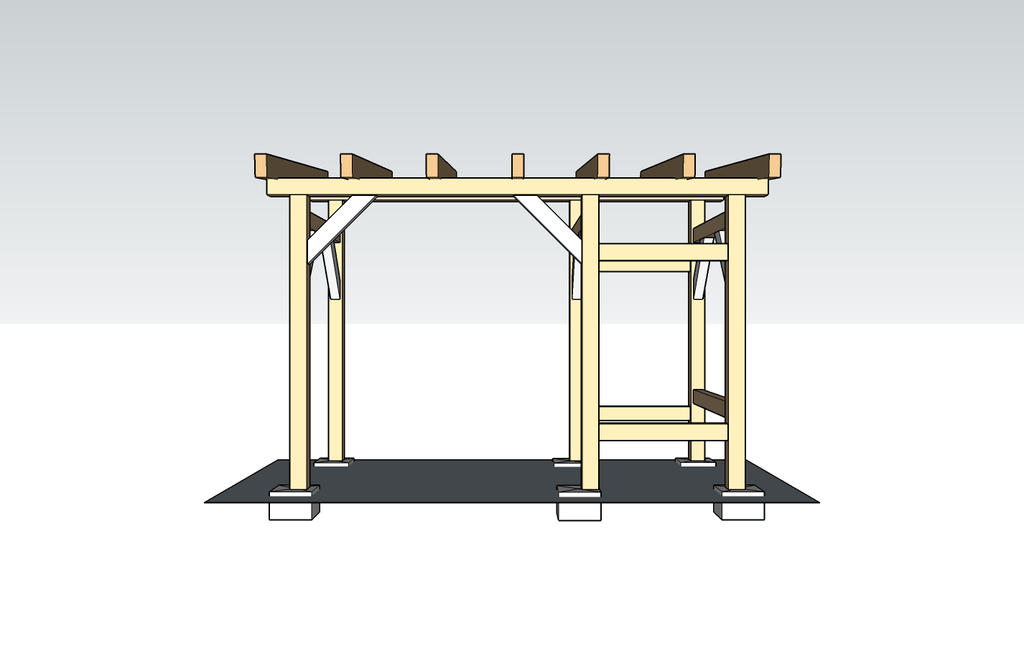

Euh, j'en rajouterai devant (dessin 6, milieu deuxième rangée), car seul l'arrière est "contrevanté" sur tes dessins.

Don armando
( Modifié )

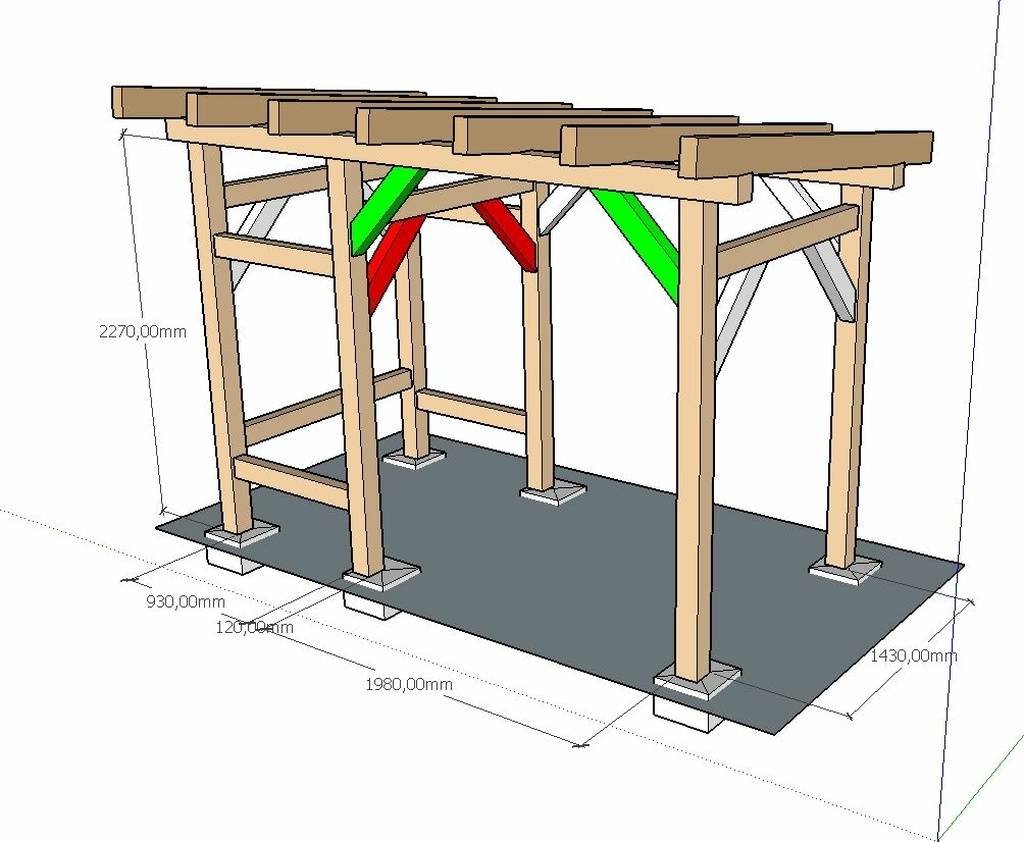

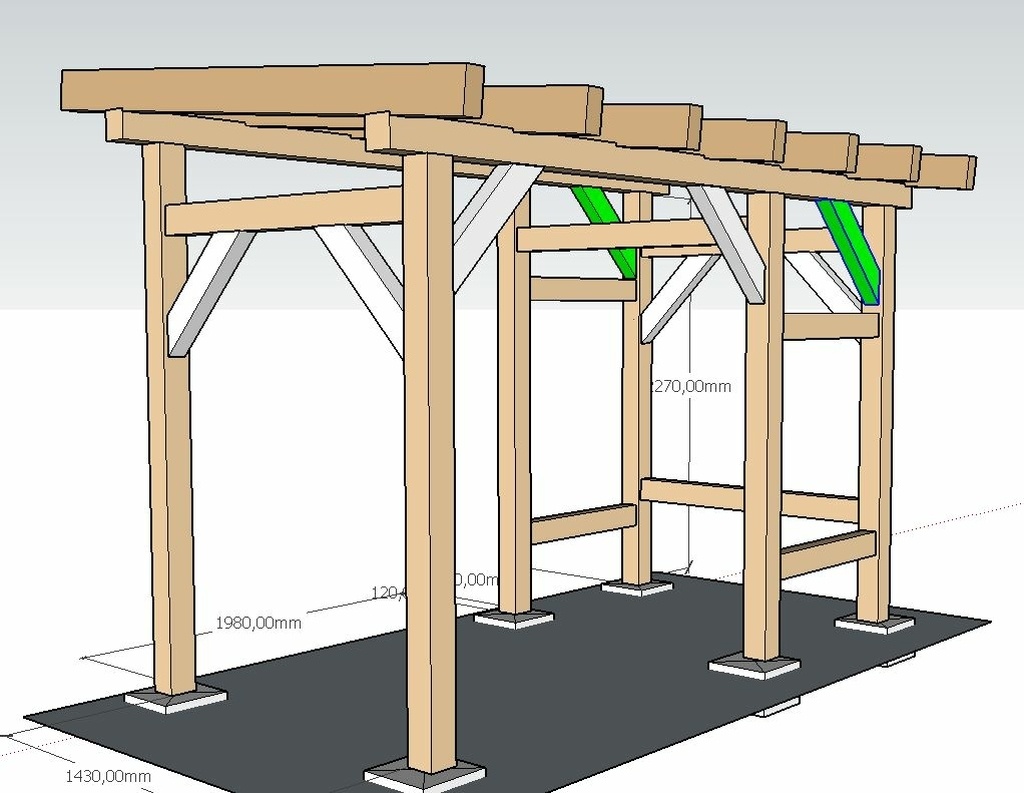

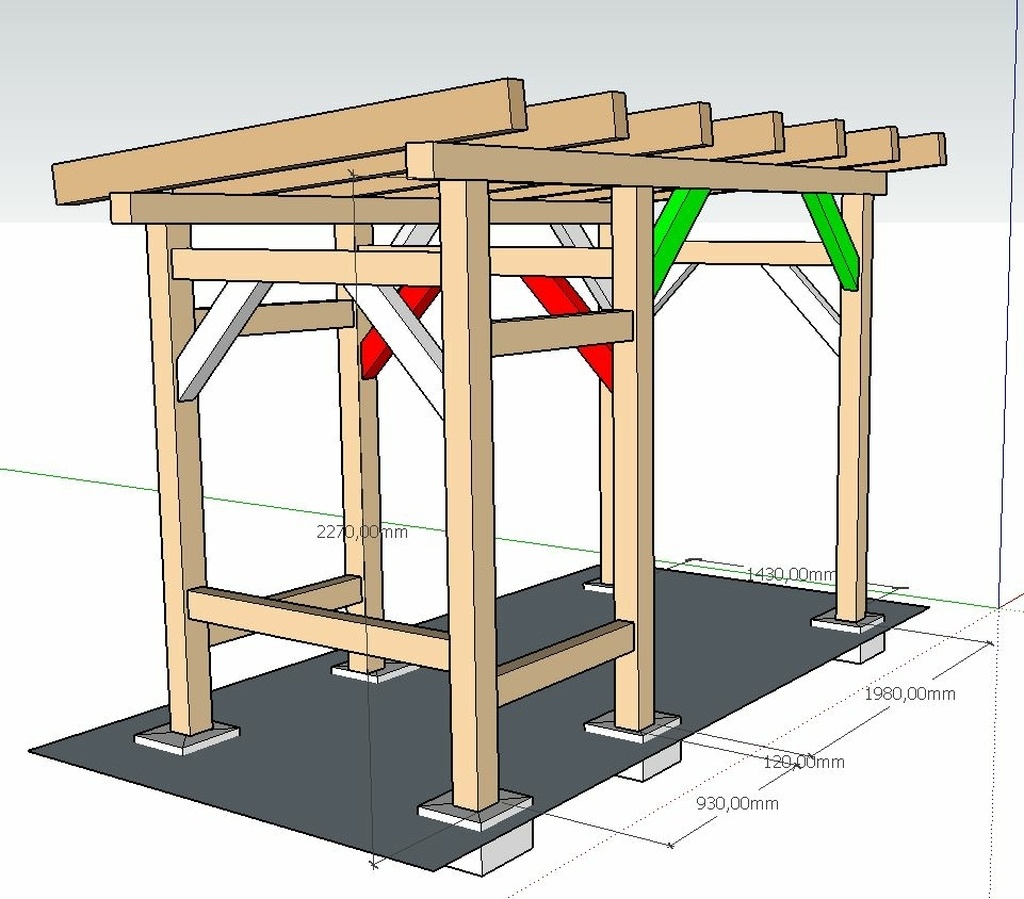

J'ai rajouté deux contreventements (vert) à l'avant.
Est-ce que je peux enlever les deux en rouge pour faciliter le passage par la suite ?

Ara

Salut Don armando, si c'était moi j'enlèverais les rouges (vraiment redondants, et même les verts. À moins que tu ne craignes qu'un camion bélier ne fonce dessus, ça ne va pas tomber.

À noter que tu as des contreventements subtilement cachés ! Ceux des 4 chevrons horizontaux, qui font déjà une surface de contreventement intéressante.

grosb

Oui pour les rouges, non pour les verts, les horizontaux ne contreventent pas, car cette partie reste en polygones déformables.
Maintenant il est vrai que cela fait beaucoup de renfort pour la petite partie. ;-)

Ara

grosb les chevrons horizontaux contreventent un peu puisqu'ils ont un about avec une hauteur de 75mm (ce ne sont pas des charnières).

Ce n'est évidemment pas aussi efficace qu'un chevron à 45°, mais c'est loin d'être nul pour autant : 8 hauteurs de 75 mm correspondent à un contrevent de 600 mm, qui remplace donc avantageusement les deux verts (que je n'aurais de toute façon pas mis puisqu'il y a leurs frères derrière).

De plus, il faut voir l'effort exercé dessus : c'est un abri de jardin, avec bardage en plus...

Don armando

Merci pour vos réponses. Je suis encore très flexible concernant la partie de droite (petite partie de l'abri/poolhouse).

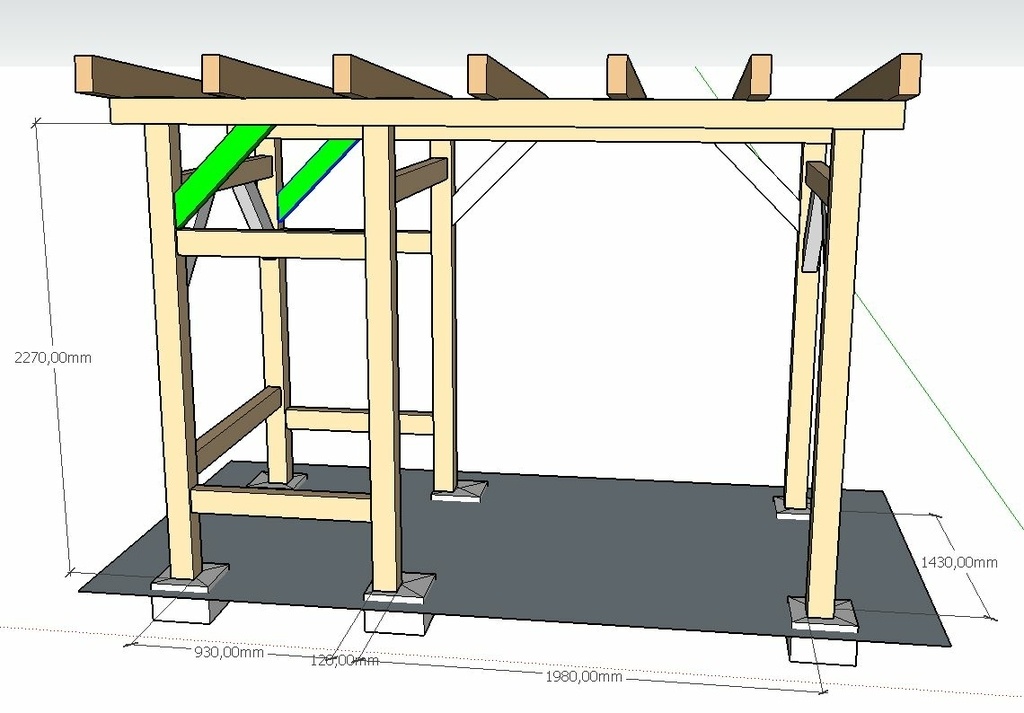

Voici mon plan idéal, aucun contrevement sur l'avant, partie la plus haute.
Les contrevetement ont une dimension de 700 ext./470 int. à 45°

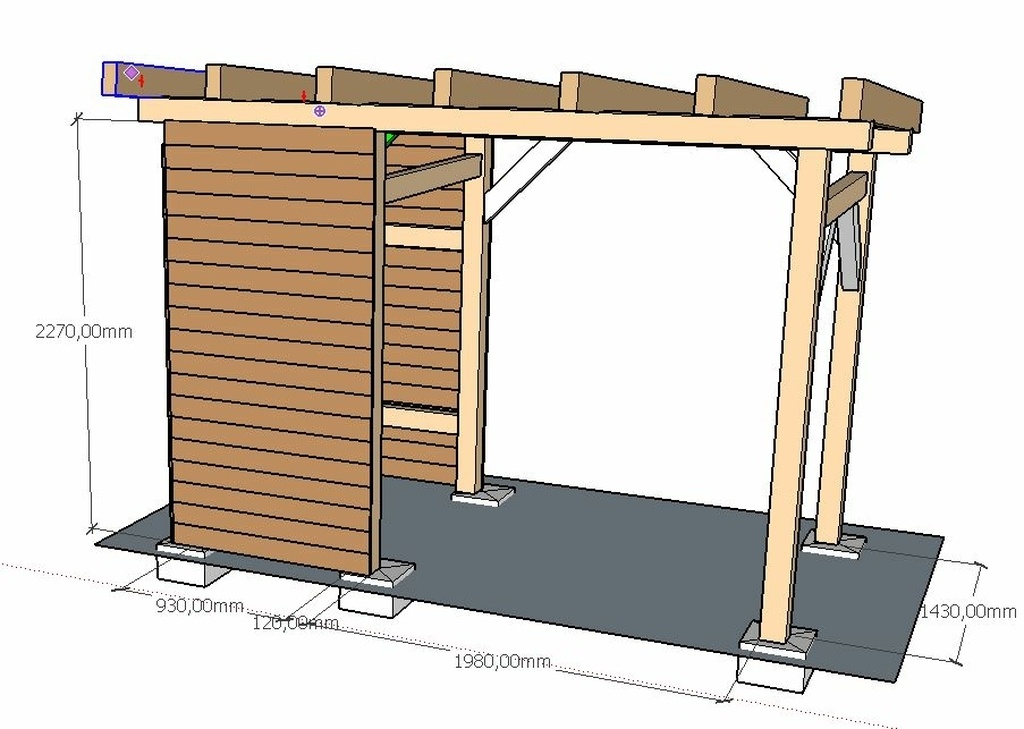

Le bardage sera uniquement sur la petite partie. Dans cet esprit, image3. Il y aura certainement quelques découpe, type fenêtre... à voir.

Vous en pensez quoi ?

Ara

Don armando je ne mettrais pas les deux verts ! Mais si tu as du bois, ils ne gênent pas non plus...

Don armando

Merci Ara, Je verrais une fois le montage fini et s'il n'y a pas trop de chute et erreurs de coupe ;)

Ceruse

Y aura t il un habillage sur la partie étroite?
Oui pour les rouges car c est déjà fait sur les extérieurs et tes dimensions restent petites.

Don armando

Merci pour la réponse.
Oui il y aura un bardage sur la partie étroite et le toit recouvert de dalle OSB

Super, reste plus qu'à trouver un charpentier ou âme charitale qui veuille bien m'aider. Gite et couvert + émolument
