Comment trouver la vraie vue d'une face en aretier ?

Bonjour à tous,

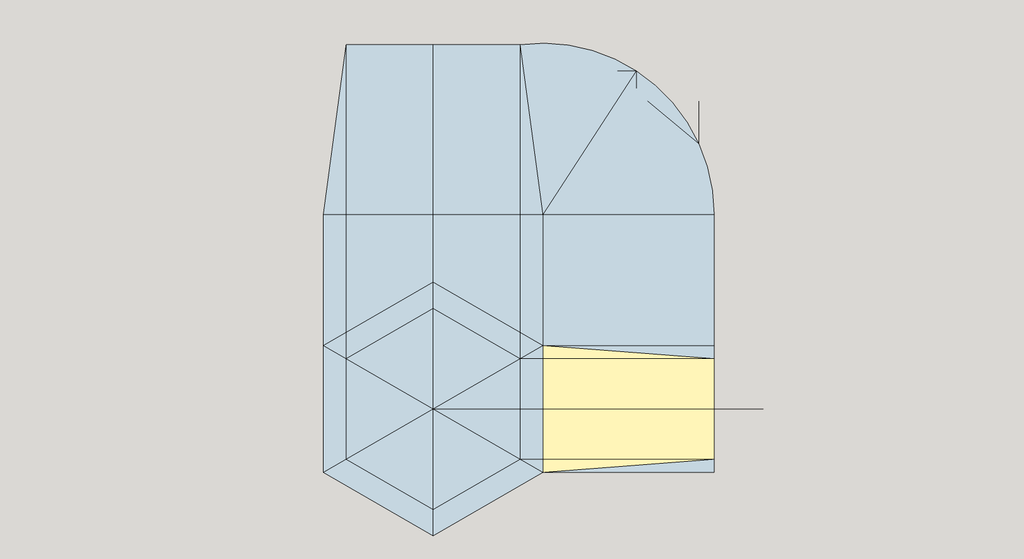

Habituellement pour les épures de projet en aretier j'utilise la technique du rabattement pour trouver les vraies vues de face, mais j'ai l'impression que ça nous fonctionne pas si les faces ne sont pas parallèles entre elles (comme sur ce projet en hexagone). Je sais qu'il y'a la technique du changement de plan mais je ne la maîtrise pas, et je sèche à ce stade de l'épure ( voir photo ) Quelqu'un saurait m'orienter vers la bonne manière de tracer ça?
Merci pour votre temps

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
sylvainlefrancomtois
( Modifié )

il faut être d’équerre avec l'axe d"une des faces vue en plan avec la longueur de l'emprunt et non de la longueur de l’arête en vraie grandeur !

Mis à jour
LeoLoctin
( Modifié )

Merci, vous voulez dire qu'au lieu d'emmener l'arête depuis la vue de dessus comme j'ai fait je dois ramener le trait qui représente le dessous du panneau ?
Je vais potasser

sylvainlefrancomtois

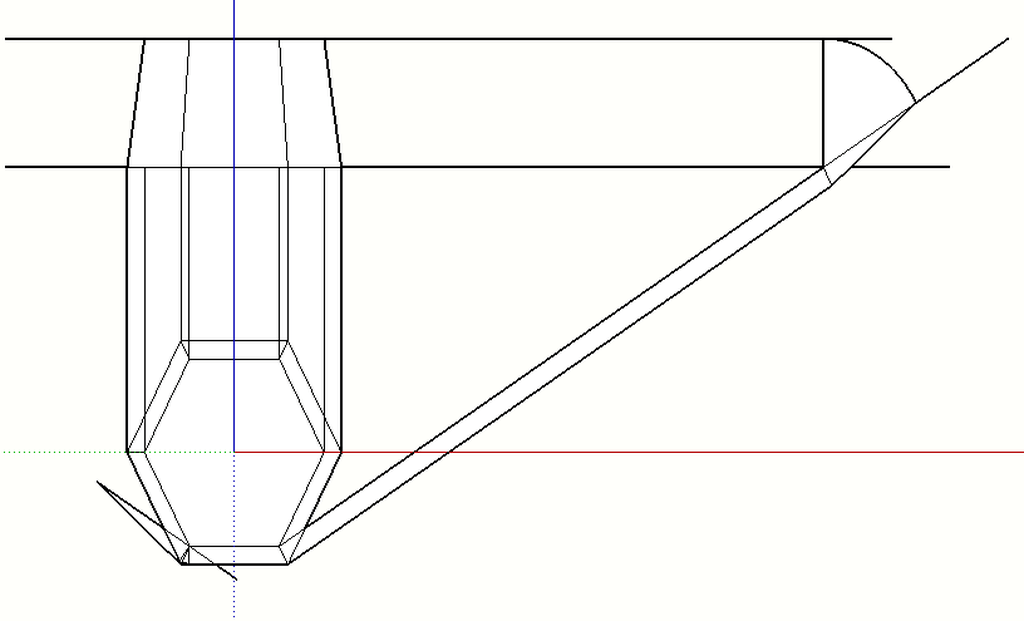

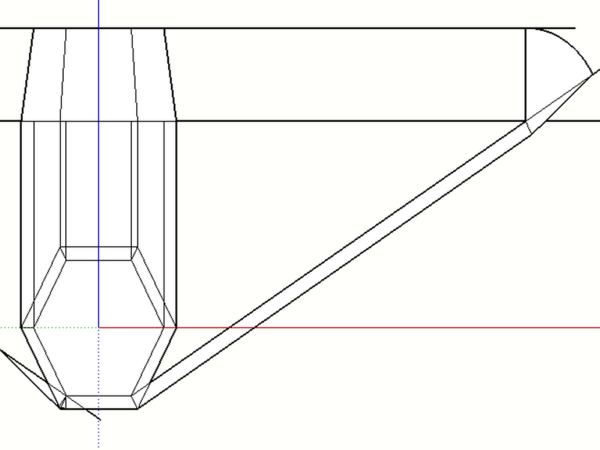

un petit dessin , mieux que long discourt !

LeoLoctin

Un grand merci !

sylvainlefrancomtois
( Modifié )

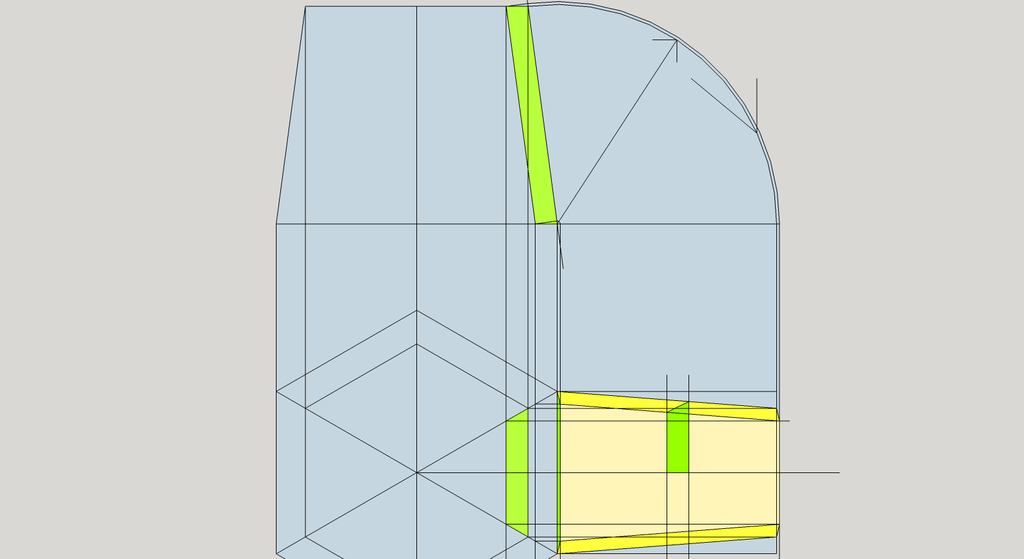

LeoLoctin avec épaisseur de panneau (22 mm)

LeoLoctin

Merci beaucoup !

Connectez-vous pour ajouter un commentaire.
0
jerryvento

C'est le côté technique (menuiserie) que tu souhaites connaitre ou bien la technique d'affichage de sketchup (si c'est bien sketchup qui est utilisé) ?

LeoLoctin

C'est la technique menuiserie qui fait défaut
