Comment faire des coupes droites et perpendiculaires ?

Bonjour à toutes et à tous,

Débutant dans le domaine du bois, je me suis lancé dans l'assemblage de queues d'arondes.

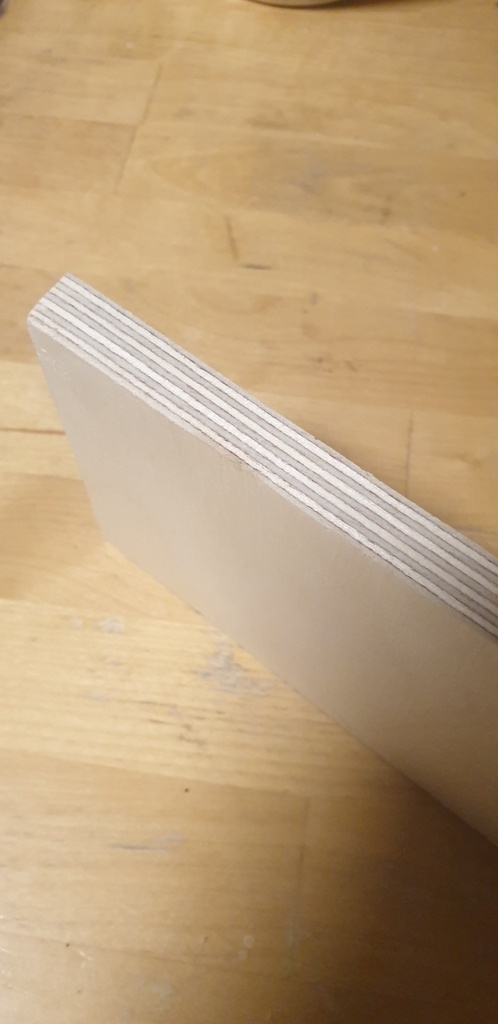

Afin de ne pas gâcher du bois, j'utilise un panneau de contreplaqué en bouleau (9 couches pour une épaisseur de 1/2").

Après un premier assemblage, un souci s'impose très vite : rien n'est droit, ni plat, ni perpendiculaire.

Pour la découpe des pièces, j'utilise une scie circulaire de la marque Dewalt DCS573B 20V, avec une lame 7" 1/4 de diamètre et d'épaisseur 5/8" pour 24 dents.

J'utilise également (lorsque c'est possible) un guide de la marque Kreg afin d'avoir des pièces aux cotés parallèles.

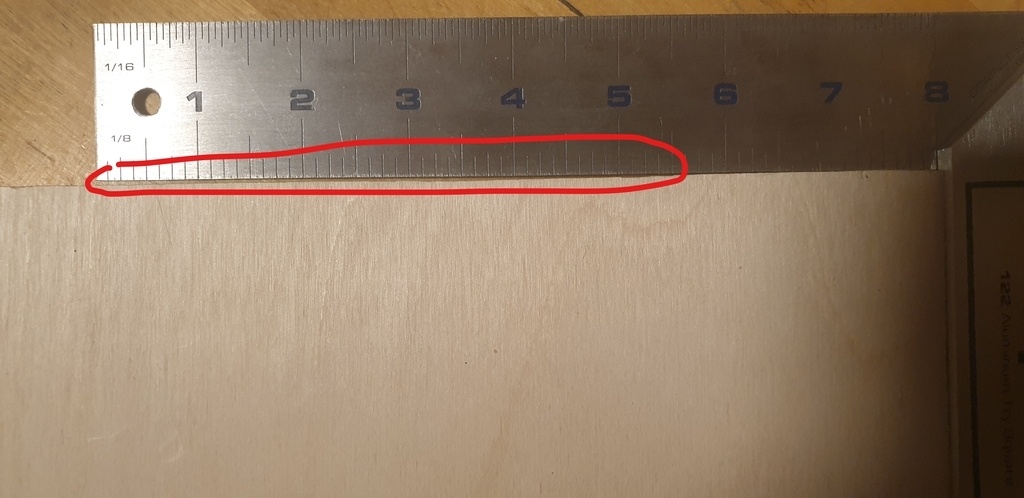

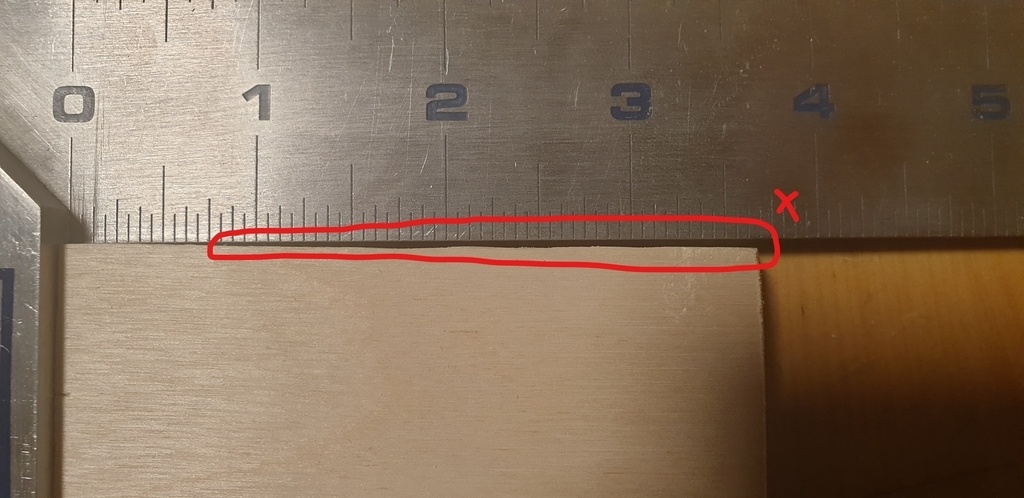

Étant novice, mes coupes ne sont quasiment jamais perpendiculaires et planes (voir les photos en pièces jointes).
J'ai très souvent des vagues sur la coupe qui sont facilement visible avec une équerre.

Ma question, pour ne pas dire mes questions, est donc :

  1. avez vous des remarque sur mon appareillage et sa configuration ?
  2. avez vous des conseils de manipulation de la scie circulaire afin de limiter ces effets de vagues sur les coupes ?
  3. comment puis je rattraper et corriger ces vagues afin d'avoir des pièces a base rectangulaire et 'parfaitement' plates sur leurs coupes ?
    Je pensais au rabot après un test avec la ponceuse (cette dernière est, je trouve assez peu précise)

Mon objectif est de retravailler mes pièces afin de disposer de surfaces de coupes planes et perpendiculaire entre elles.

Une autre question, un peu différente me trotte aussi dans la tête : est ce que l'utilisation de ciseaux à bois avec ce type de contreplaqué est facile ou bien plus difficile qu'avec le bois (type érable), j'ai un peu souffert (mes ciseaux étaient émoussés peu être) ?

Merci de votre aide et de votre temps, je prendrais tout les conseils de ceux qui voudrons bien me répondre avec plaisir.😅

Mis à jour
Sarcelle sculptée formation Jean-Michel Lecat

Bonjour jeantornier ,
tu nous montres le résultat de tes coupes, les commentaires des camarades montrent que nous serions plus pertinents si tu nous montrais ton processus de travail. Comment installes-tu les machines, le bois, quels sont tes gestes, etc. ?

Connectez-vous pour ajouter un commentaire.
?

7 réponses

3
L'Ecorce du Sycomore

Salut.

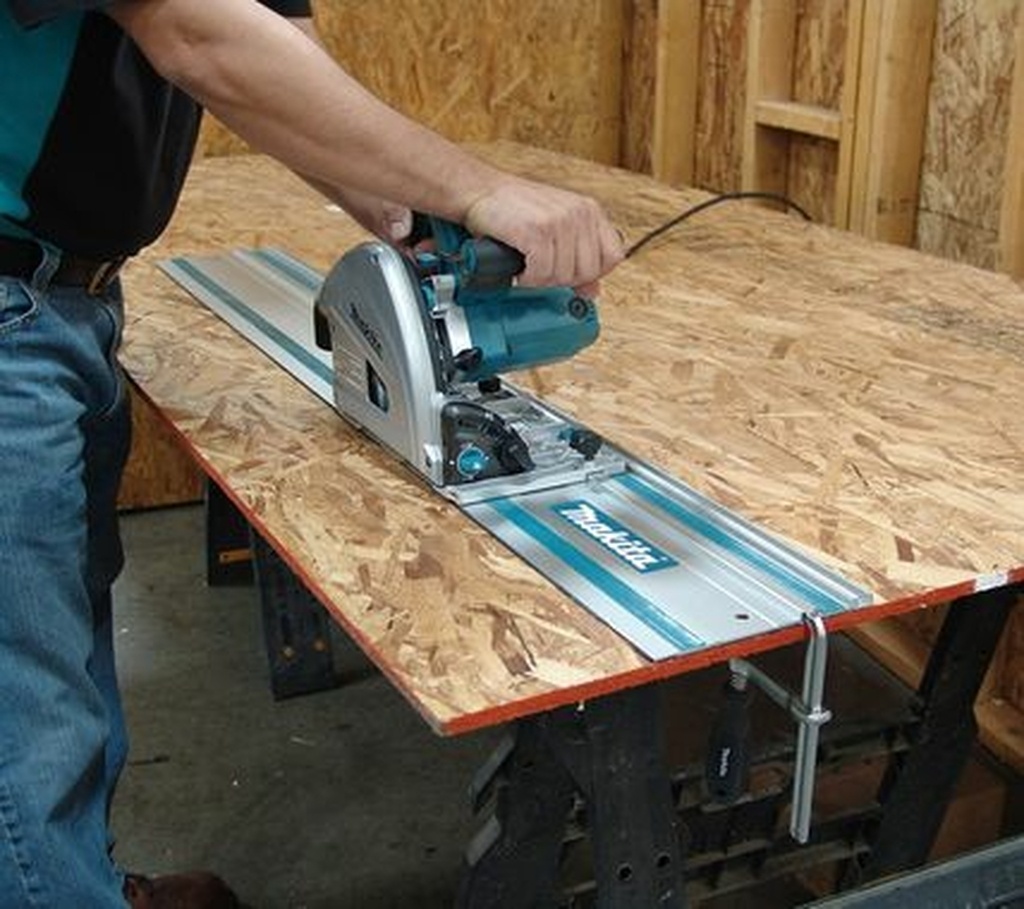

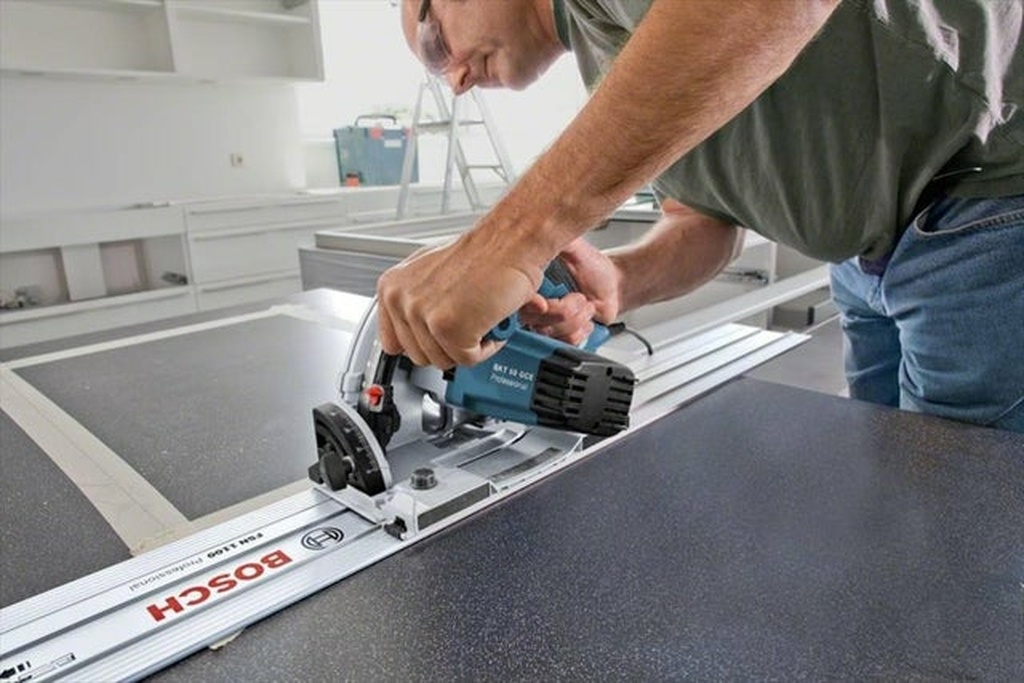

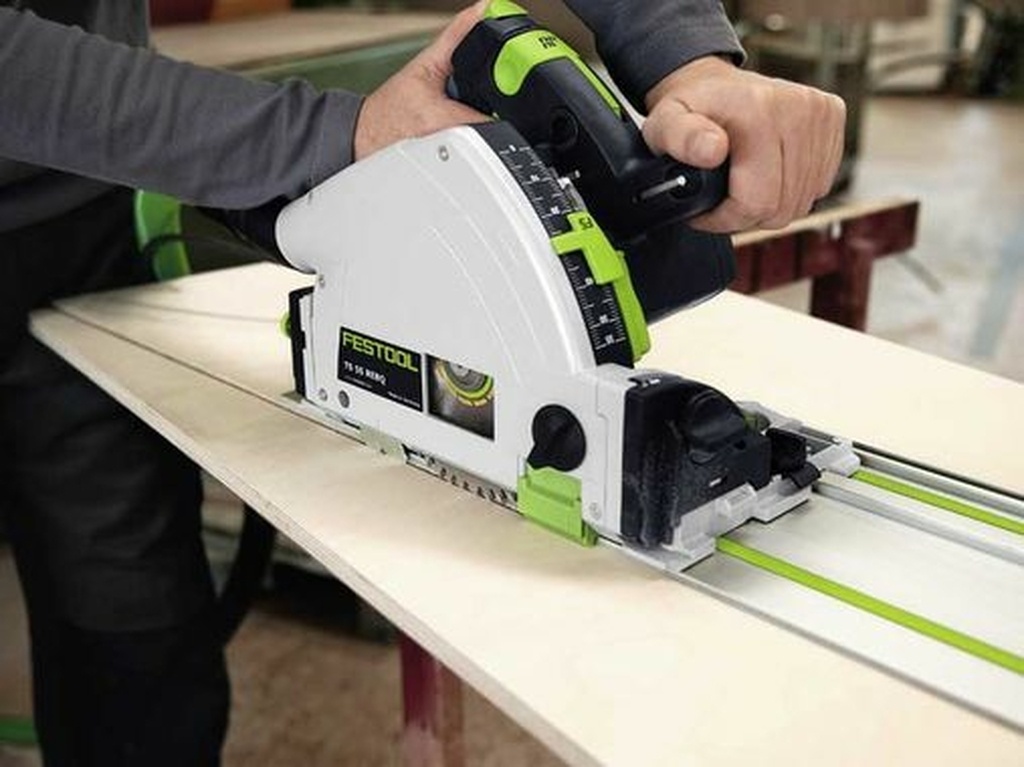

Comme le dit papimouette , couper parfaitement droit et d’équerre avec la circulaire à la volée frise l'utopie. Globalement, on utilise des scie sous table pour faire ce boulot. La plongeante (ou pas) avec son rail dédié est vraiment plus précise.

Toutefois, sans acheter de gros matériel, tu peux déjà te mettre une règle de maçon bien calé pour couper droit.
Pour reprendre ton équerrage, tu peux aussi utilisé une boite à recaler et un rabot pour reprendre tes coupe. (si tu bricoles souvent, un rabot n'est pas un investissement inutile!)

Et enfin, au sujet des QA sur du CP,je suis perplexe... Ça doit pouvoir se faire mais tu attaques du bois de fil et du bois de bout en même temps au ciseaux à bois, j'ai du mal à croire que tu n'auras pas d’éclat.
Je ne veux pas être formel, je n'ai jamais essayé, mais en tous cas, tes ciseaux on intérêt à couper rasoir pour avoir un espoir de résultat correct. Tu prendras plus plaisir sur du bois d'arbre!

cocoM
Je suis d'accord

La règle de maçon fixée par deux serre joints est un minimum pour une coupe droite à la volée ; en bricolant un peu tu peux y adjoindre une équerre à talon surdimensionnée pour les coupes à 90°

Le CP pour s'entraîner aux QA est un mauvais choix : plus un bois sera homogène plus ce sera agréable de le travailler pour les QA, avec ses couches croisées et ses essences multiples, le CP est l'antithèse de l'homogénéité.

Olivier Vernhettes
( Modifié )

Tu disposes d'une scie circulaire sans fil.
Pour couper droit il te faut t'appuyer sur un guide rigide et droit. Nous utilisons le plus souvent une règle de maçon avec un serre joint à chaque extrémité, mais un bout de profilé en alu fera l'affaire.
Pour la coupe d'équerre, vérifie que ta lame est bien d'équerre avec la semelle de ta scie.

benjams
( Modifié )

Déjà essayé sur du cp (bon c'était presque le pire du cp de peuplier) et le gros problème est que les plis ne sont pas très bien collés entre eux. Il est relativement facile de faire un eclat a la base des interqueues.

Après, quand tu fais du massif, tu fais 100% de bois de bout (il faut scier au trait il n'y a pas besoin de reprendre le côté des queues au ciseau systématiquement) donc il faut des ciseaux relativement bien affûtés et surtout travailler des deux côtés ... quand tu fais avec du cp c'est bizarrement plus facile car il n'y a plus que 50% de bois de bout, mais la encore travailler des deux côtés sans etre trop gourmand car on arrache facilement un ou deux plis avec un ciseau mal affûté. S'il y a besoin de reprendre le côté de la queue, il faut procéder de de la même façon et travailler des deux côtés.

jeantornier

oui, le CP n'est pas utilisé ici pour faire de belles queues d'aronde car effectivement, le moindre choc au maillet sur le ciseau et les bords et angles volent en éclats.
J'utilise le CP pour mon premier assemblage afin de voir les reflexes à avoir et les outils qui me manque encore pour bien travailler.

jeantornier

Merci pour toutes vos réponses. Je vais tout le lire tout ca et retenter un assemblage en prenant en compte vos retours.
Si je me sens plus a l'aise, je vais passer ensuite sur du vrai bois et non du CP.

Erebor
Je suis d'accord

Je rejoint les collègues guider au mieux la scie circulaire. Cependant il faut garder en tête que ça reste un outil qui n'est pas d'une grande précision surtout avec une lame de débit.
La boîte à recaler est une excellente solution surtout quand on sait que le CP se rabote très bien. En plus d'être un excellent exercice de construction la boîte à recaler est redoutable de précision.
Pour les queues d'arronde sacrifier un bout de chêne peut être une bonne idée, il est paradoxalement plus difficile d'en faire dans des bois peu dense et bon marché.

Connectez-vous pour ajouter un commentaire.
1
papimouette

bonjour
Apparemment il s'agit d'une scie circulaire à main?
tu l'utilises certainement sans rail de guidage...
sans rail, il paraît impossible de suivre parfaitement un tracé. (d'où l'effet de vague).
Après, je ne sais pas si un rail existe pour cette scie.
pour la perpendicularité,cela se fera avec le placement correct de ton rail.

pifpafe

Dewalt DCS573B
si ça peut aider

Doudou06

Bonjour
C est une bonne machine ,mais qui demande à être guider pour l usage que vous voulez en faire,une simple règle ,ou un rail de guidage qui existe chez dewalt.
Cependant il vous faudrait également une lame plus adapté,un plus grand nombre de dents (48),et également plus épaisse .
En effet la lame de origine est une lame de débit ,très bien pour le chantier,mais la finesse de lame ,même guidé ,laisse des légère " vagues" dut à l'effort de coupe.
Cordialement

Connectez-vous pour ajouter un commentaire.
0
MrGrogro

Bonjour,

La solution que j'ai adoptée quand j'ai débuté avec le même problème et le combiné en panne:

Une équerre de précision 300x180 (DIN 875/1), une règle de maçon, deux serre-joints à une main, une défonceuse go-on (moins de 30 balles) et une fraise droite (je crois que c'est l'équerre qui m'a coûté le plus cher, c'était la plus grosse source d'erreur !).

Après une première découpe grossière juste à côté du trait de coupe on place la règle de maçon parallèle au trait mais décalée avec une cale dont la largeur correspond pile à la distance entre l'extrémité de la lame de la fraise et le bord circulaire de la semelle de la défonceuse, on fixe avec les serre-joints et c'est parti en s'appuyant tranquillement sur le bord circulaire de la défonceuse.

Il faut simplement faire attention aux arrachements sur la fin et évidemment éviter de travailler sur de trop petites pièces. Comme ça j'ai toujours eu des résultats impeccables même sur du CP.

Salutations

Connectez-vous pour ajouter un commentaire.
0
Ara

Un peu d'autopromo (tu n'oublieras pas de m'envoyer un chèque de 50 euros stp !) :

jeantornier
( Modifié )

Merci Ara ! haha, comme on dit 'argent fait tourner le monde'.
Je vais regarder tout ca.

Connectez-vous pour ajouter un commentaire.
0
benjams

Bonjour,

Si je comprends bien (je suppose que tu mets le fil du cp dans le bon sens), c'est les coupes en bout (la ou sont les QA) qui posent problème ? Pour moi ce genre de vaguelette n'est pas rédhibitoire.

En général quand on trace les queues d'arrondes, on fait des queues plus longues (moi j'ajoute environ 0,5mm, mais on peut ajouter 1mm) que l'épaisseur des planche, comme ça on est sur qu'on aura du gras et que les queues depasseront des deux côtés. On arase ensuite les queues a la ponceuse, rabot ou alors au ciseau et comme ça on est sur que les queues sont a fleur.

Si on ajoute pas de surlongueur au queues, même avec la main la plus entraînée, on a régulièrement une queue en retrait de la surface et la il faut vraiment enlever bien plus de matière...

Après comment decoupe tu les queues ? A la scie a main ? A la ruban ? Si c'est le cas normalement tu peux arriver a des résultats bien meilleurs avec ces outils même si tu as peux d'expérience

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois
( Modifié )

les principes de bases du recalage ici ! (chapitre queues d'arondes)

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Lansau
( Modifié )

Bonjour, en regardant le lien que vous avez donné sur le guide Kreg, il semble donc que vous avez un guide pour scier avec votre scie circulaire.
Si j'ai bien compris vous êtes basé en Amérique du Nord, et en Europe on n'utilise pas ce système.
On préfère la scie posé et coulissante sur un rail, même si l'on perds en capacité d'épaisseur de coupe. Je pense que c'est déjà plus précis que ce que vous indiquez.
Le lien sur votre scie Dewalt ne nous est pas accessible. Avez-vous une lame de qualité dessus, la lame coupe t-elle vraiment, et 24 dents ça me paraît peu pour du CP ?
Je viens de voir que Dewalt a aussi des rails de guidage, par contre je ne sais pas si votre scie va dessus.

Mis à jour
