Sketchup - Extension OpenCutList : Méthodologie ?

Bonjour,

Bonjour mon projet actuel est de réaliser un beau lit cabane pour mon fils de 2 ans.
Je débute tout juste en menuiserie, c'est mon premier projet. J'ai déjà touché à du bois pour aménager un peu l'arrière de mon van mais je ne peux pas qualifier ça de menuiserie 😄

Pour voir un peu j'ai récupéré un modèle Sketchup existant, j'aurai des modifications à faire dessus mais ça me permet de tester. Ensuite j'ai utilisé l'extension OpenCutList pour définir les matériaux, taille de tasseaux etc.

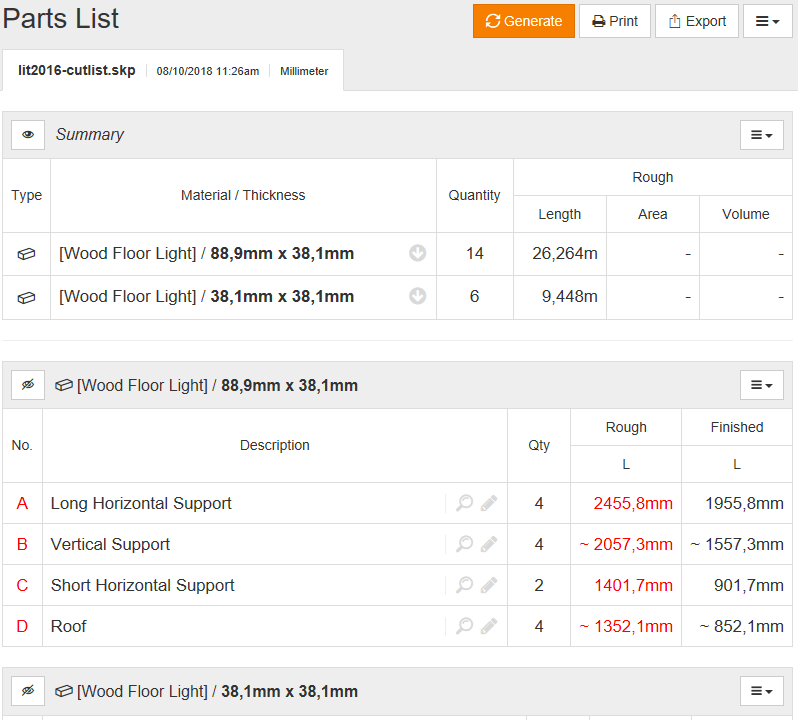

Je récupère avec OpenCutList les matériaux dont j'ai besoin d'acheter (comme sur l'image en pièce jointe).

Ensuite comment procédez-vous habituellement ?

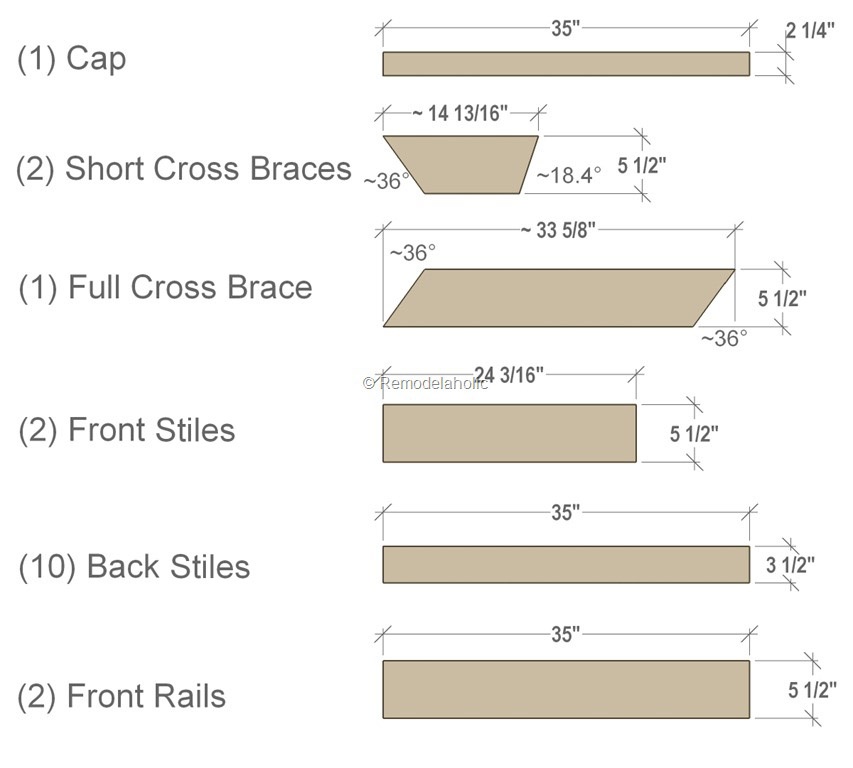

J'ai vu que pour les surfaces planes OpenCutList génère un schéma de découpe. Mais est-ce aussi possible pour les pièces en longueur ? Cela indiquerait les longueurs et les angles un peu comme dans l'image que j'ai joint à ce message.
Ou bien vous retenez de tête les mesures ?
Bon Il y a aussi la possibilité de faire des schémas à la main 😂

Merci,
Pierre

PS: En passant merci d'avoir développé l'extension OpenCutList, c'est très pratique, et ça a dû être pas mal de boulot.

Boris Beaulant
( Modifié )

Bonjour pierrec, content qu'OpenCutList ait puisse t'aider dans ton projet.
Pour mieux te répondre, peux-tu joindre une capture du lit final ?

C'est avant tout histoire de mieux comprendre s'il y a des pièces particulières.

pierrec
( Modifié )

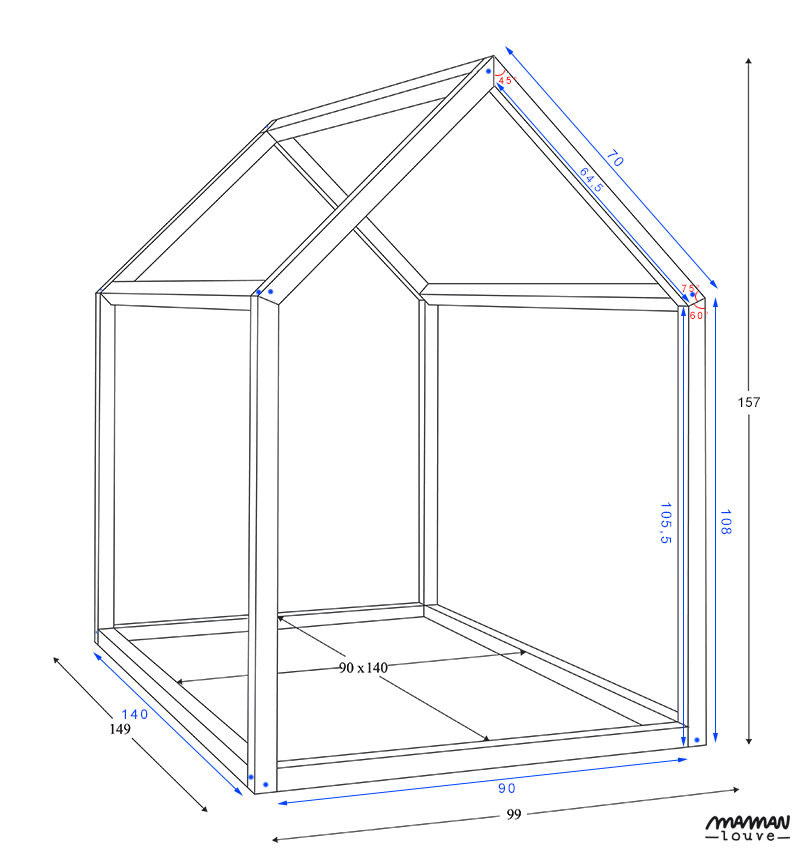

Merci de ta réponse, ça serait quelque chose comme la première image. Prise de mamanlouve.com

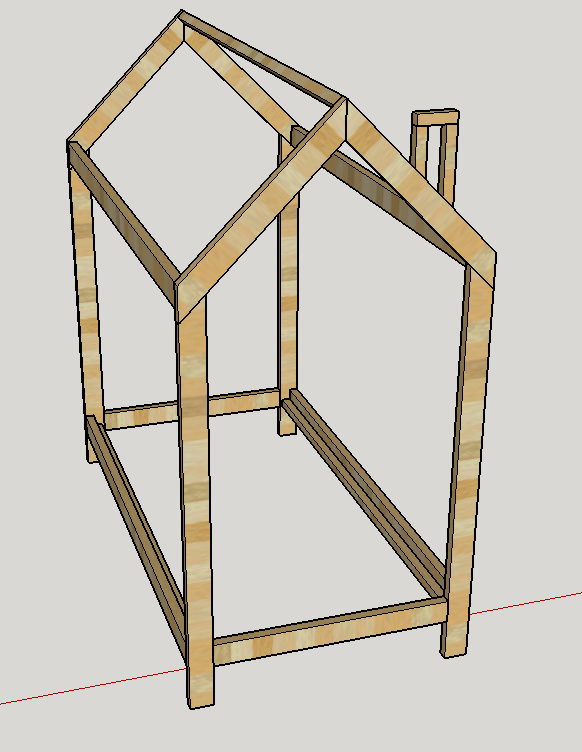

Sur le SketchUp Wharehouse j'ai trouvé quelque chose qui ressemble, l'assemblage en haut est à modifier parce que je ne le trouve pas très logique. Mais voilà le principe.

Il n'y a pas de pièce très spéciale je dirais
++

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
Santé !

Hello,

J'aurais presque envie de te répondre : fais toi confiance.

Ce projet n'est pas bien compliqué pour ce qui est des découpes. Plus concernant les liaisons pour lesquelles tu dois savoir comment les pièces s'assemblent pour assurer la solidité.

pierrec
( Modifié )

Salut Thierry, oui pour ce projet ça devrait aller :)
Après la question plus générale c'est comment faites-vous pour vous organiser une fois que vous avez le matos et que vous commencez la découpe s'il y a des dizaines de pièces à préparer ?

Question jointure j'ai un peu réfléchi et pour chaque jointure au niveau des colonnes je pense utiliser:

  • 2 tourillons + 1 vis longue
    ou * 2 tourillons + 1 Goujon et boîtier excentrique
    (J'aimerais que ce soit démontable)

J'aurais bien aimé tenter des tenons/mortaises, mais je vais essayer de faire simple pour ce premier projet.

Qu'en pensez vous ? dois-je créer un nouveau sujet par rapport à ça ?

Benenbois

L'organisation des différentes étapes de fabrication est essentielle pour faire une bonne réalisation.

Écris les étapes de fabrication pour pouvoir anticiper les coupes et usinages que tu devras realiser

Fais un pré debit (coupe des pieces en sur côté) de tes pièces en prenant soin de les établir

Puis c'est parti pour le débit et les usinages

pierrec
( Modifié )

ça marche 😀 je vais me faire les étapes

Boris Beaulant
( Modifié )

Et pour te faire les étapes, il y a les Processus pour t'aider ;)

youtu.be/Z3nek0yNKmo

pierrec
( Modifié )

👍

Connectez-vous pour ajouter un commentaire.
0
Boris Beaulant

J'ai vu que pour les surfaces planes OpenCutList génère un schéma de découpe. Mais est-ce aussi possible pour les pièces en longueur ?

Pas pour le moment. Seul le type de matière Panneaux peut utiliser la fonction de calepinage.
Le calepinage 1D pour les barres sera peut-être intégré dans une future version.

Cela indiquerait les longueurs et les angles un peu comme dans l'image que j'ai joint à ce message.

OpenCutList permet de générer des fiches de débit. Par là, on entend un fiche qui donne les dimensions des blocs capables au plus proche des pièces finales. Donc uniquement des bloc parallélépipédiques.

Le reste est considérer dans cette approche comme des usinages à faire sur chaque pièces. Et c'est habituellement le genre de chose qui se retrouvent sur un plan.


Pour un projet comme le tiens, je procède de la façon suivante :
