Bonjour à tous,

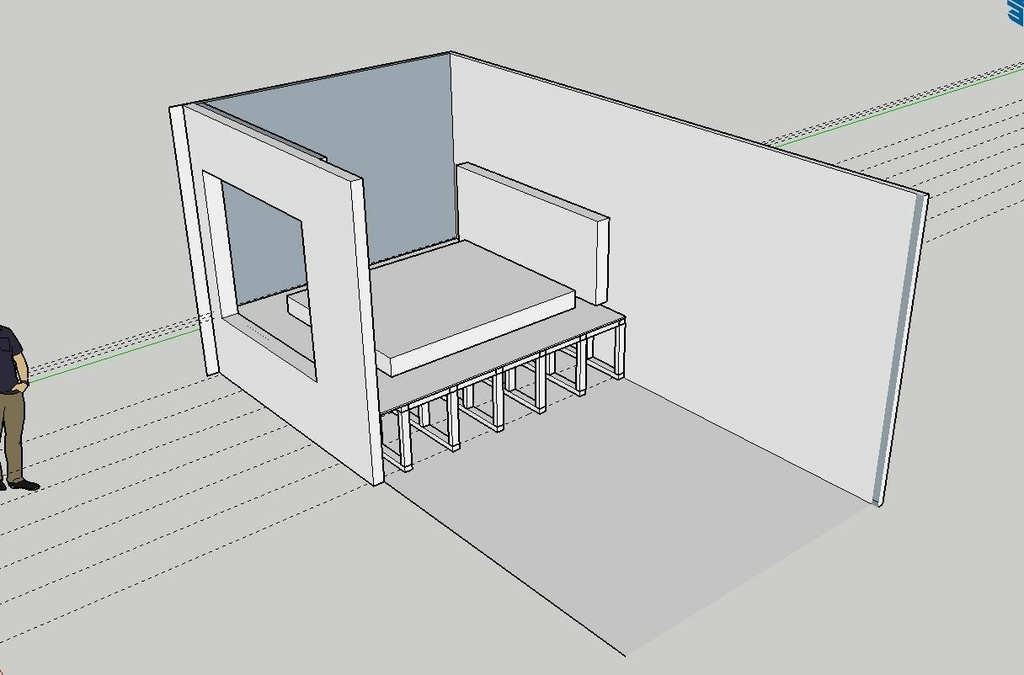

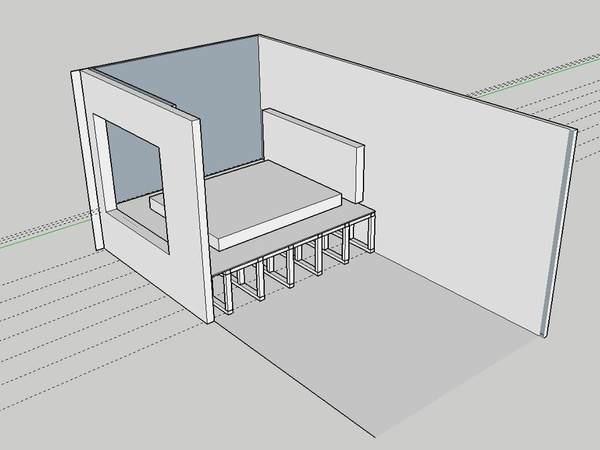

J'envisage de créer une petite estrade dans ma chambre, d'environ 2,5m x 2,5m.
L'idée étant de surélever de 60cm, afin d'insérer des rangements a roulette en dessous pour les affaires peu utilisées (vêtements de ski , couvertures etc).
A part mon lit et ma carcasse, je n'ai pas l'intention d'y poser d'autres choses.

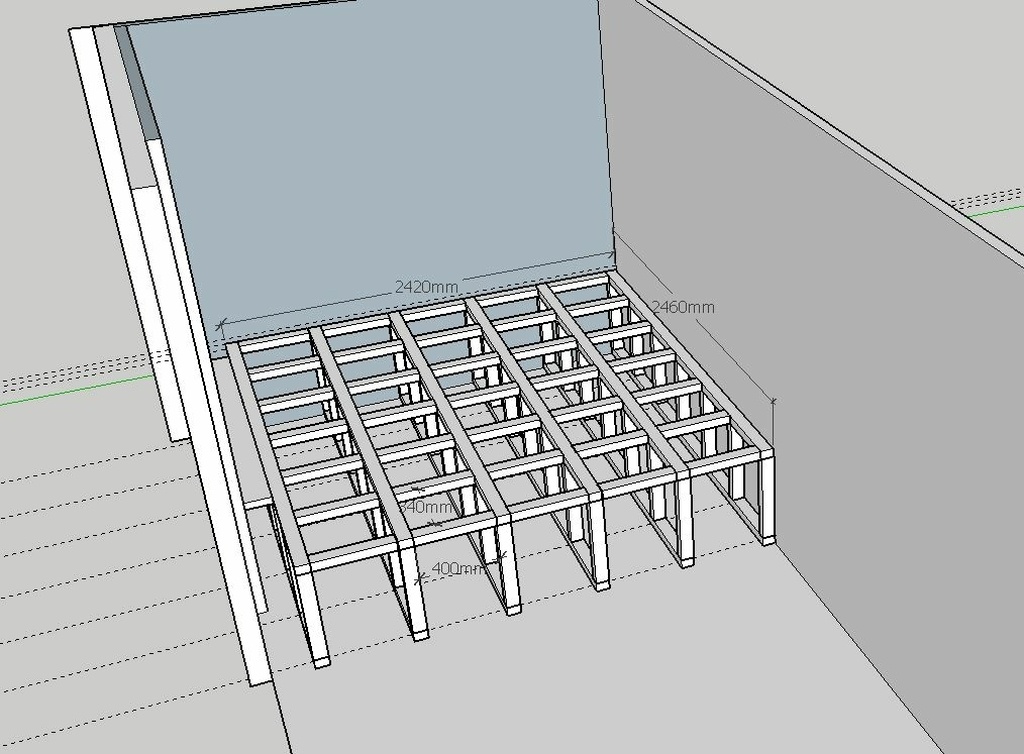

N'ayant aucune notion en charpente, je suis parti complètement au pif sur un assemblage de chevrons de 50x70mm. Le choix de l'entraxe (si c'est bien cela) de 40cm est purement arbitraire, ce chiffre m'ayant paru plutôt sympathique.
Je pensais poser dessus un plancher en OSB de 15 ou 18mm. Chiffre sympa aussi.
Si vous aviez quelques conseils a me donner notamment sur le choix de ces dimensionnements (j'imagine que tout ça doit se calculer), je suis preneur !
J'imagine qu'il faut se baser sur des abaques de calculs de charge ?
Merci d'avance,
Bastien
1 réponse
au vue de ton projet ca va tenir sans problème
Merci glaude !
je pense même avoir peut être pêché par excès, j'ai l'impression d'en mettre beaucoup des chevrons...

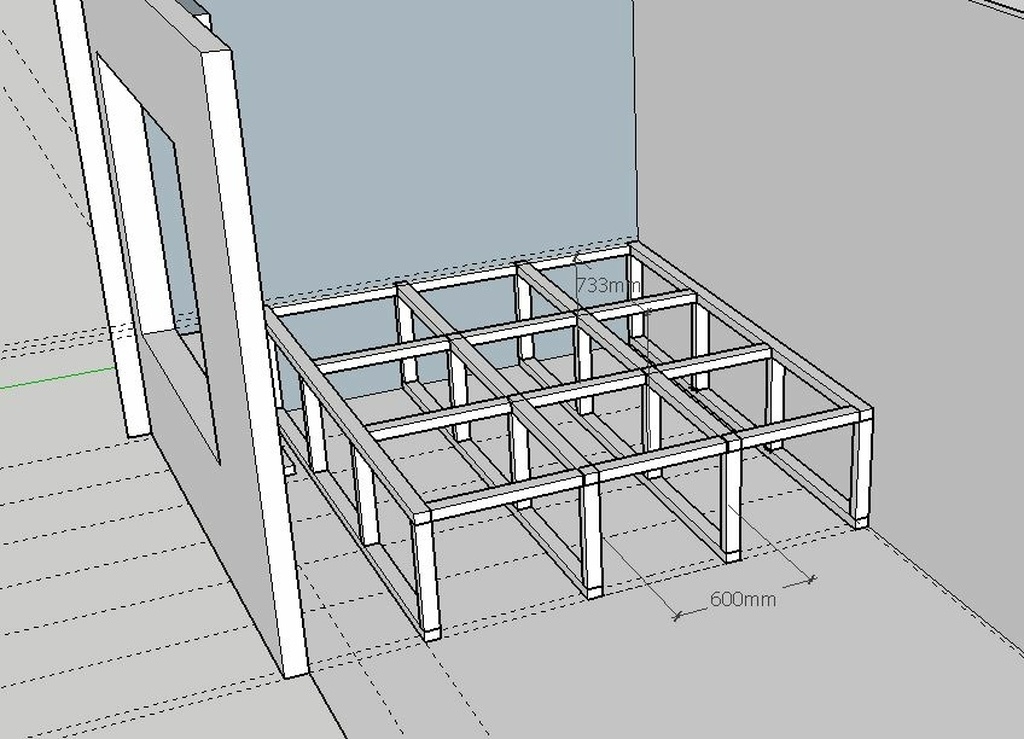

Oui, là c'est même redoutable ! Un chevron horizontal tous les 60 cm suffirait, avec deux renforts intermédiaires (donc chaque chevron tient par 4 points tous les 80 cm environ) serait à mon avis largement assez rigide.
J'avoue que ça simplifie un peu la tache, en plus mes frais de bois diminuent drastiquement !!
Merci
Ara : je me suis dit que ça rajouterait un peu de stabilité, puisque les chevrons verticaux ne tiennent que par 2 vis sur le chevron horizontal
Inutile sur aussi peu de hauteur ?
Pour le montage, tout dépend si tu te dis "menuisier d'agencement" ou "menuisier fabricant" !

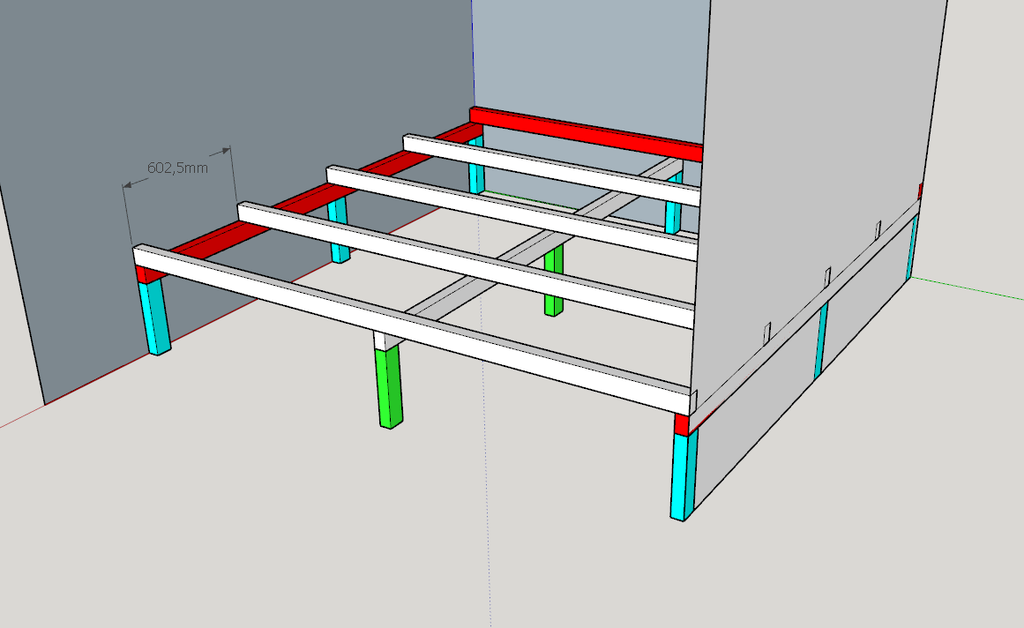

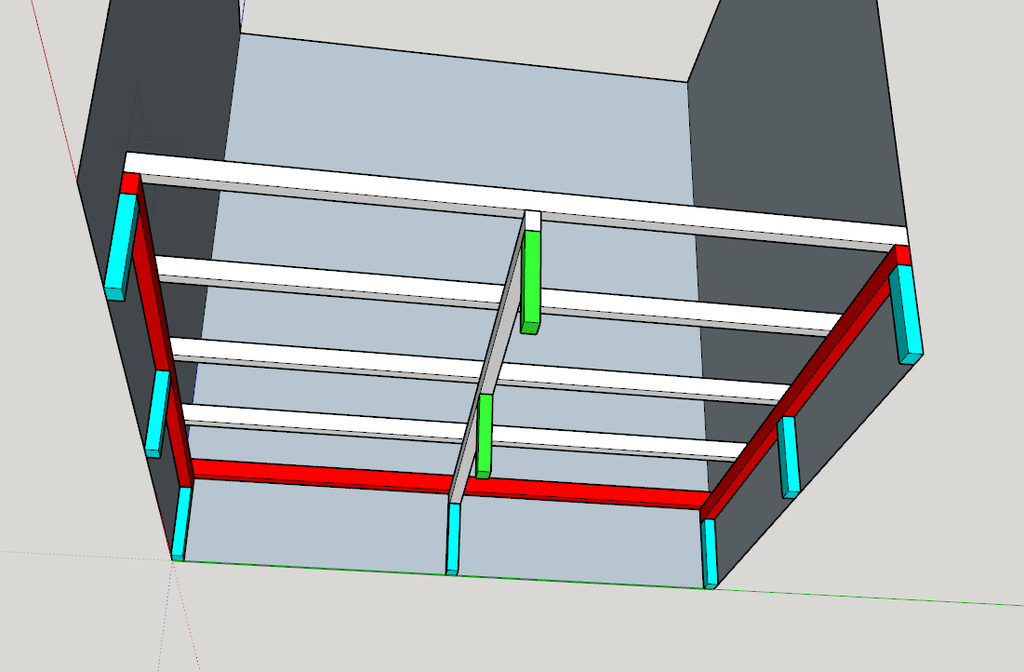

Cas n°1 : tes murs te permettent de tenir la structure et tu veux "agencer" ta pièce. Dans ce cas tu fixes les chevrons rouges aux murs avec au moins 4 (et au plus 6) bonnes chevilles. Du coup les supports bleus ne servent à rien, tu peux ne pas les mettre.
Cas n°2 : tes murs sont incertains, ou tu ne veux pas faire d'installation "définitive". Dans ce cas tu construis un "meuble" qui vient s'insérer dans l'alcôve. Tu gardes les chevrons bleus.
Dans les deux cas les chevrons verts vont se prendre pas mal d'efforts et éviter que l'ensemble ne se flambes quand tu montes sur le lit. Celui du milieu étant inaccessible, il ne craint pas d'être détérioré. Celui de devant pourrait se prendre un méchant coup de pied mais je suppose que tu vas habiller la structure, donc il ne craindra rien. Si, dans le pire des cas, l'on venait à le détruire, le lit flamberait mais ne casserait pas. Pour casser 5 chevrons sans renforts à mon avis il faut mettre 1 tonne dessus.
NB : je n'y connais rien en eurocodes et choses comme ça, je te dis juste comment je ferais si j'avais ton projet, pour faire cet aménagement avec un taux de confiance élevé. Moi une structure comme ça, je me jette dessus avec délectation sans m'imaginer une seconde qu'il puisse ployer sous mon poids.
Si d'autres boiseux ont un avis (surtout s'il est différent), j'espère qu'ils vont le donner !
NB2 : ceci dit, la structure que tu as présentée au début est bonne ! Elle est riche (et chère) et doit bien pouvoir tenir 10T ! Selon ta morphologie, je ne sais pas si elle est nécessaire !
Ara Wow et bien ça c'est une réponse argumentée !
Étant en location , je suis dans le cas n*2.
Merci pour ton schéma ! je me rends compte qu'il y a des trucs qui ne servent vraiment a rien dans mes plans. Les chevrons au sol, mais aussi les bouts de chevrons pour relier les chevrons horizontaux entre eux.
Il vaut mieux les "empiler" pleins, comme tu le fais, pour faire comme un solivage.
Merci ++ pour ton temps
Je vais m'inspirer de ton plan, tout ça devrait bien supporter mon poids (<10T), même après les fêtes
Hmmm ça ne me regarde pas mais... par simple curiosité malsaine : pourquoi ne mets-tu pas juste un lit, genre matelas posé sur un sommier à lattes maintenu par 5 pieds, avec une table de chevet de chaque côté de la tête de lit ? Côté confort, c'est probablement beaucoup mieux qu'une structure rigide comme celle-là...
En fait, j'ai déja un lit en 200x160 (je suis un albatros) sur un sommier coffre dans cet espace là, l'idée de l'estrade c'est de pouvoir poser sommier+lit sur l'estrade, et de récupérer l'espace en dessous pour du rangement. ça me permettrait de pouvoir récupérer un peu d'espace ailleurs pour agrandir mon dressing .
Je n'ai pas voulu tout mettre sur le schéma dans un souci de concision...
Après j'ai tout un délire sur l'intégration de ma télé dans l'estrade, pour pouvoir la faire monter au pied de mon lit avec un verrin électrique. Un rêve de longue date
Ara et tu n'as pas vu les accessoires que je stocke dans mon sommier coffre
Si tout cela arrive à bon terme, j'essaierai de faire une création sur le site
Licence
Salut, je ne m'avance pas plus que ça, je laisse le soin à d'autre en réponse, mais ta structure me parait un peu surdimensionnée. vu le poids de l'estrade, du lit et de(s) l'occupant(s) il y a surement moyen de partir sur 3 pied plutôt que 6 (4 si tu ne veux vraiment pas prendre de risque et/ou si ça t'arrange de réduire la taille des différents rangements), quitte à augmenter un poil la section des chevrons. Tu gagnerais en place, et surtout en facilité de rangement, parceque des rangements de 40cm de large suivant ce que tu as à ranger c'est pas forcément pratique.
Merci pour ta réponse!
ça me paraissait aussi un peu overkill, mais j'avoue que la pensée de traverser le plancher pendant mon sommeil m'inquiète.
Je vais sérieusement réfléchir à ta suggestion 4 pieds, et effectivement avoir des rangements de 80cm de large m'arrangerait....
