Ciao les copeaux !
La question est dans le titre, la précision ici
.
Je dois mettre des charnières, de préférence invisibles, sur des portes haute, feuillurées à mi bois et ouverture vers le haut.
Dans ce genre de situation, en général ont met plutôt des fiches à lacet mais ça ne va pas être très raccord niveau esthétique. J'ai aussi penser aux systèmes latéraux à ressort mais ce serait en dernier recours.
Je suis tout ouïe pour vos suggestions et questions, merci d'avance!
5 réponses
Hello
il est simplement possible d'employer une charnière invisible

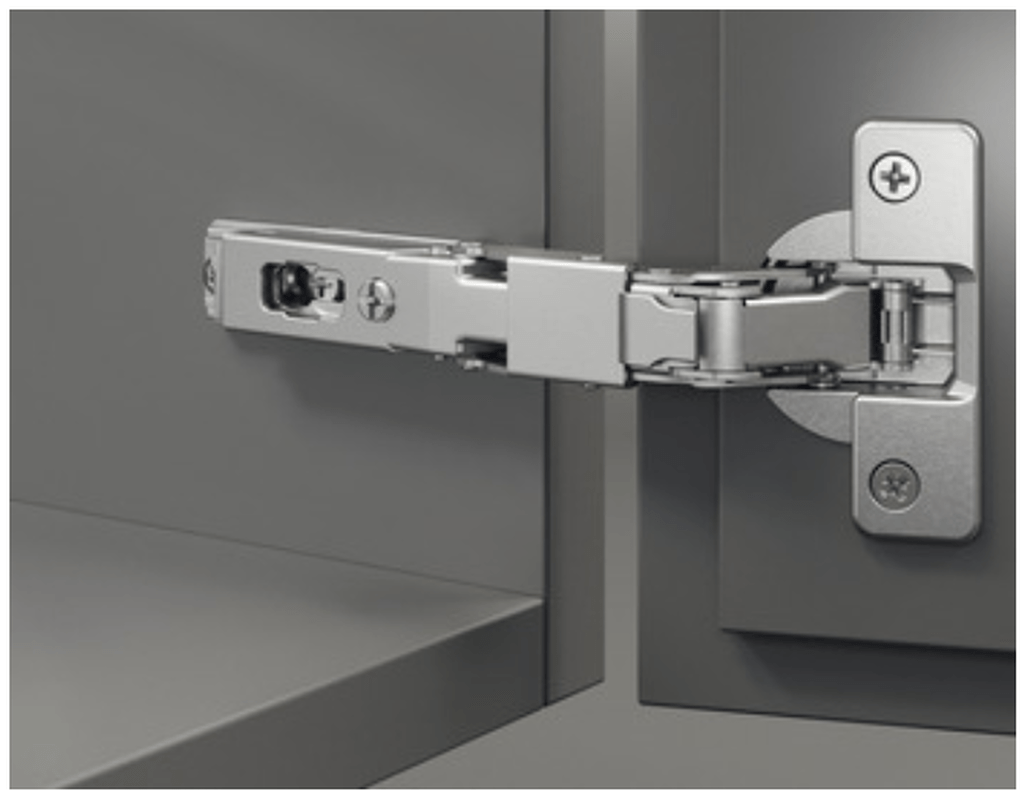

Par exemple la Charnière à corps, Duomatic 110° pour portes en feuillure et portes profilées, pose d’angle de chez Häfele les autres fabricants doivent surement faire des choses similaire
il faut toutefois s'assurer des données techniques.
Je ne connais pas ce type précis de charnières. La photo laisse penser qu'elle pourrait être adaptée à cette configuration de porte feuillurée, en effet.
Sauf que dans les divers exemples de montages donnés par Hafële, aucun n'y correspond. (Ouvrir le lien "Duomatic – exemples d'application pour portes en feuillure et portes profilées", pour les voir)
A vérifier, mais j'ai quelques doutes, le boitier rond venant s'encastrer dans la porte dans un perçage de 35mm débordant sur le coté servant de fixation. Hormis dans le cas représenté tout en bas à gauche, mais qui limite la largeur de la feuillure à 10,5mm maxi.
hello

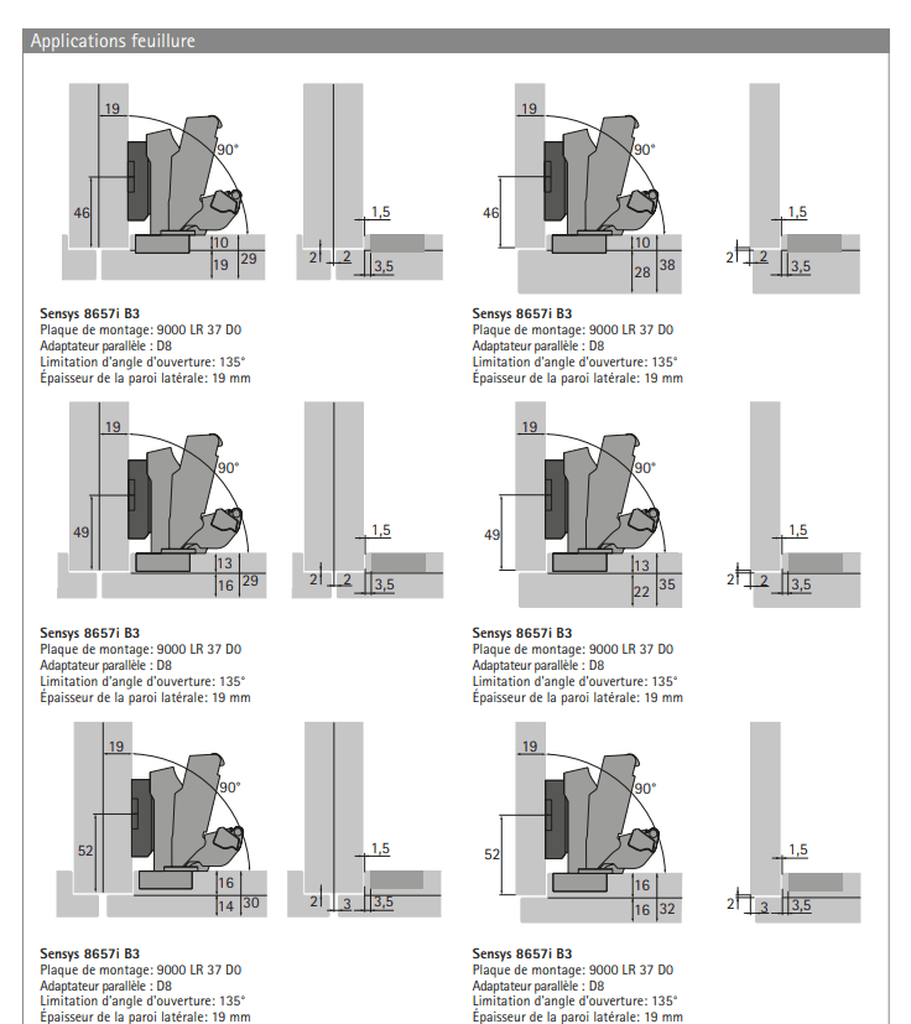

Pour enlever tes doutes Hettich fait plus ou moins la même chose.
ceci dit pour l'instant je vois mal l'intérêt de la chose. Il me semble pourtant avoir mis une fois cela œuvre l mais il me semblait que cela était avec du blum ma mémoire me fait défaut.
OK, vu!
En effet, la configuration tout en bas à droite semble la proche de ce que Tanguy Herreyres recherche. (Je dis "semble", car il ne nous donne pas beaucoup de cotes ou de schémas très précis, ce que je lui faisais remarquer dans un autre commentaire);
Le seul défaut de cette charnière est d'être assez volumineuse à l'intérieur.
Tanguy Herreyres Il ne t'est pas possible d'ajouter une pièce sur toute la longueur du panneau fixe, de manière à former une équerre, et pouvoir y fixer les embases de ces charnières ?
Sinon, il existe des charnières invisibles pour ferrage d'une porte dans le prolongement direct d'un panneau support. Mais là, avec le décalage de la porte de 8 mm par rapport au panneau fixe, plus le déport additionnel à l'ouverture du fait de la feuillure, je crains que ça ne soit beaucoup demander à la fois.
Reste alors la solution de pivot déporté, mais qui nécessitera de faire des entailles pas très belles dans la porte.
Ou alors des charnières à ressort pour porte relevable, qui se fixent sur les cotés intérieurs. Elle ont pour avantage d'être invisibles, mais pas très belles non plus une fois ouvert (je pense que c'est de ce type de charnière, que tu parlais dans ta question). A vérifier tout de même qu'avec tes positionnements particuliers, ça puisse tout de même fonctionner.
Yvon Rolland malheureusement ce n'est pas possible de mettre une pièce sur la partie haute du panneau fixe, et effectivement je pensais aux charnières à ressort car je peux éventuellement rajouter des pièces sur les cotés, mais on perd en optimisation de l'espace de rangement, et je crains que l'ouvrant se déforme avec le temps puisqu'il ne sera pas "contraint" par des charnières sur sa longueur.
Tanguy Herreyres Il propose la meme chose que moi, une pièce de retour formant équerre pour y fixer les charnières.
Hormis les deux côtes de 16 mm, dont on ne sait trop où elles se situent exactement, ton crocquis est très sommaire et ne nous en dit pas beaucoup. Ouverture vers le haut, sinon dis tu.
Dans ce cas, peut-être une charnière à piano, pour peu que la feuillure soit suffisamment large et laisse assez de matière pour le vissage.
Merci Yvon Rolland !

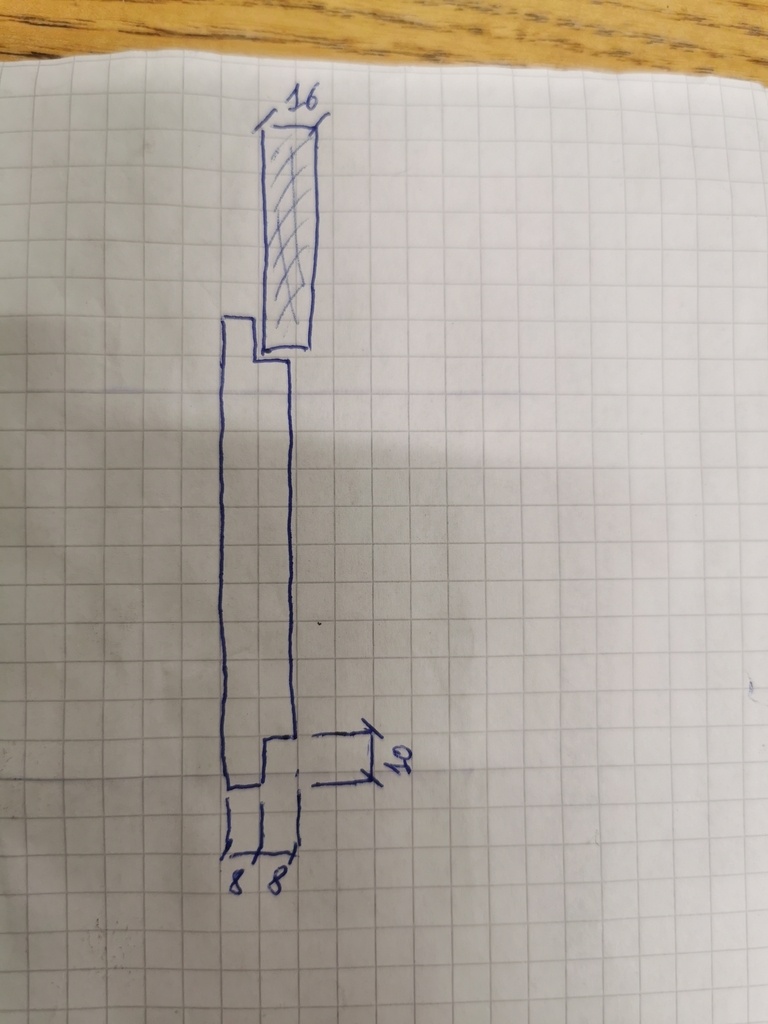

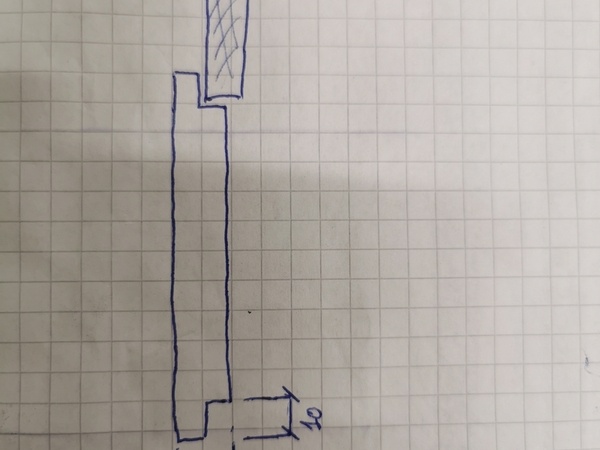

Le panneau fait 16mm d'épaisseur et la feuillure 8*10.
Je vais faire un schéma un peu moins sommaire
Voilà, photo changée.
Pour la charnière piano ce n'est pas possible, pas assez de matière
Bonjour,
Je pense qu'avec un pivot, même déporté, ta porte va talonner. Tu peux peut-être faire l'essai avec des charnières de ce type en jonglant éventuellement avec des cales d'épaisseur. Quoi qu'il en soit, il va falloir faire des essais
Pas adapté. La feuillure en pourtour de la porte rend impossible l'emploi de charnière invisible, malheureusement.
regarde peut-être du coté des paumelles ou charnières coudées ? sur un truc discret en laiton massif, ça peut faire un rendu plus adapté qu'une fiche à lacets.
