seb974

Châssis vitré

Bonjour à tous,

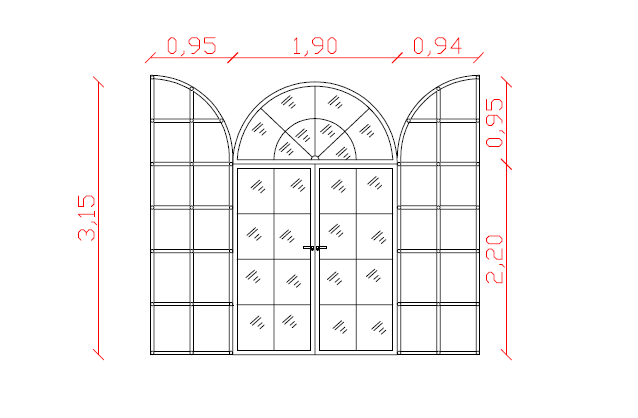

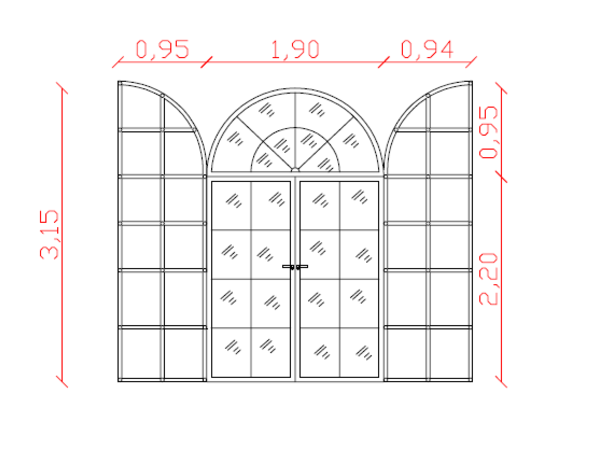

On m'a demander récemment de donner un prix pour un châssis vitré avec une partie haute cintrée. (plan ci dessous)

Je n'ai à faire que le châssis vitré. Mais voila n'ayant jusqu'à maintenant jamais eu à fabriquer ce genre d'ouvrage, il est difficile donc de pouvoir donner un prix. Je me tourne donc vers vous pour quelques conseils, pas forcément pour le prix directement mais plutôt pour la partie technique.Le client souhaite du double vitrage, y a t'il des spécificités à respecter? Concernant la partie cintré, la aussi des techniques particulières à me proposer? bref, je suis preneur du moindre petit conseil pour la fabrication d'un tel ouvrage.

Vous remerciant d'avance

Connectez-vous pour ajouter un commentaire.
?

3 réponses

2
etiennedesthuilliers

bonjour si vous voulez des conseils il nous faut plus d explications
comment le châssis est ferré sur l ouvrage , a peindre ou a vernir , avec ou sans la fourniture du vitrage , pourquoi les petits bois ne sont pas en superposition des petits bois existants, comment est assuré l étanchéité du châssis par rapport a l existant , épaisseur disponible ,
il faut savoir que chaque vantaux pèse 75 kg minimum ce qui n est pas rien ,comment est assuré la fermeture des vantaux
pour la réalisation ce travail n' est pas évident et il faut faire attention de ne pas prendre des travaux si l' on est pas sure de les mener à bien pour le prix avec tous ces renseignements je vais essayer de vous chiffrer mais je ne connais pas votre taux horaire ni vos capacité machine ni votre vitesse d exécution ce sera donc le prix que je demanderai au client en fourniture seule les vitrages ne seront pas compris , la pose et le relevé sont a chiffrer séparément ainsi que le déplacement

sylvainlefrancomtois

plus d explications bien venues !

seb974

Bonjour, tout d'abord merci déjà pour vos réponses.

Ensuite, pour donner un peu plus d'infos sur l'ouvrage à réaliser :

  • Il n' y a rien d'existant, c'est une construction neuve, donc pour ce qui est du choix du mode de fixation, des paumelles etc, c'est moi qui doit le proposer au client
  • Pour le bois, je vais partir sur du Movingui (environ 850 € le mètre cube à la Réunion)
  • Pour le vitrage, c'est moi qui le fournis, d'où ma question sur les spécificités à respecter sur du double vitrage. lequel conviendrais mieux, 4 ou 6 mmm. les vitres seraient elles simplement poser en feuillure de chaque côté de la porte avec parclose ou du double vitrage implique d'autre règle à respecter. (je n'ai jamais fais de double vitrage jusqu'à maintenant)

Pour ce qui est de mon équipement:

  • combinée 5 opérations
  • outils portatifs de base (ponceuse, perceuse, rabot etc)

Et pour en revenir à ce que vous avez dit sur le fait qu'il ne faut pas s'engager sur du travail sur lequel on est pas sur de tour mener à bien, je suis entièrement d'accord avec vous, d'où justement mes questions concernant ce genre d'ouvrage, pour pouvoir soit donner un prix au client, soit lui diriger vers quelqu'un d'autre si au final je ne me sens pas capable de m'attaquer à ce genre de fabrication.

sylvainlefrancomtois

Tu n as que l imposte a fabriquer ou toute la fenêtre ? sur ton dessin il y a avec imposte et sans ??

seb974

En fait sur le dessin, il y a le châssis vitré avec l'imposte au dessus, et le volet qui va avec.
Moi, ce qu'on m'a demander, c'est le châssis vitré et la partie cintrée au dessus

Connectez-vous pour ajouter un commentaire.
0
philippe14

déjà tu fais ton châssis plein cintre en alignant tes bois de la fenêtre vers celui ci (dormant plus ouvrant )la demi lune centrale est égale au deux largeur des montants du milieu de la fenêtre, pour la par close en façade 2 cm en profondeur 1,5 cm fond de joint a sec pu de chaque coté du 15 x 3 l' épaisseur de ton verre disons 4.16.4 et joue coté extérieur pas moins de 1.5 cm et je te conseil pour les petit bois et demi lune de les coller de chaque coté de verre pour évité d'avoir de trop grosse section de bois avec double face mousse pu de 30 x 3 prévue pour cette effet et j allais oublier jeux autour du verre est de 4 mm

seb974

Merci pour ces conseils !

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois

perso , je faisait x 2 le prix du droit pour du cintré !

etiennedesthuilliers
( Modifié )

j aime la réponse de sylvain mon père aurait dit une réponse de normand moi je mettrai un peu plus car c' est un travail à emmerdes compte tenu de la forme du poids et du travail sur un ensemble existant mais comme je ne connais pas le prix tous les espoirs sont permis

etiennedesthuilliers

bonjour
le movingui est un bois siliceux , il désaffute rapidement les outils et est un bois qui provoque des allergies.bois à laisser au usines équipées pour le travailler.
à votre place je ne me chargerai pas de ce travail car vous n avez pas le matériel requis ni le savoir faire . j ai le matériel j'ai le savoir faire ,mais je fais faire ce genre de travail par mon marchand de fenêtre cela me coûte deux fois moins chère et est mieux fait , et j 'ai la garanti en cas de problèmes , je ferai ce genre de travail si la fenêtre était cintrée en plan et en élévation car je n ai pas ou peu de concurrence mais je ne me chargerai pas des doubles vitrages car sources d'emmerdes à cause des problèmes de cintrage des vitres dans un double vitrage
sans jeux de mots c' est a vous de voir

seb974

Et bien, ça a le mérite d'être clair tout ça !
Merci pour les conseils.

bernardrebout
( Modifié )

Mon commentaire est très bref , une décision de la cour de cassation du 30 juin 2016:Y15-15.077 stipule qu'un artisan qui s'engage pour un travail , doit fournir un travail parfait et à le rectifier en cas de mauvais fonctionnement....donc si tu veux éviter les ennuis si tu n'es pas sûr, tu peux réfléchir !!

etiennedesthuilliers
( Modifié )

bene569 bonjour
je ne peut qu’être du même avis que bene 569 puisque mes mandats mon amené à rendre de nombreux jugement en ce sens l' artisan en prenant la commande doit être capable de mener son travail jus'au parfait achèvement il faut mieux être sur de son coup
bonne reflexion

seb974

Je pense qu'on est tous d'accord la dessus, en s'engageant dans des travaux, on a bien évidemment une obligation de résultat!

sylvainlefrancomtois
( Modifié )

alors voila le principe

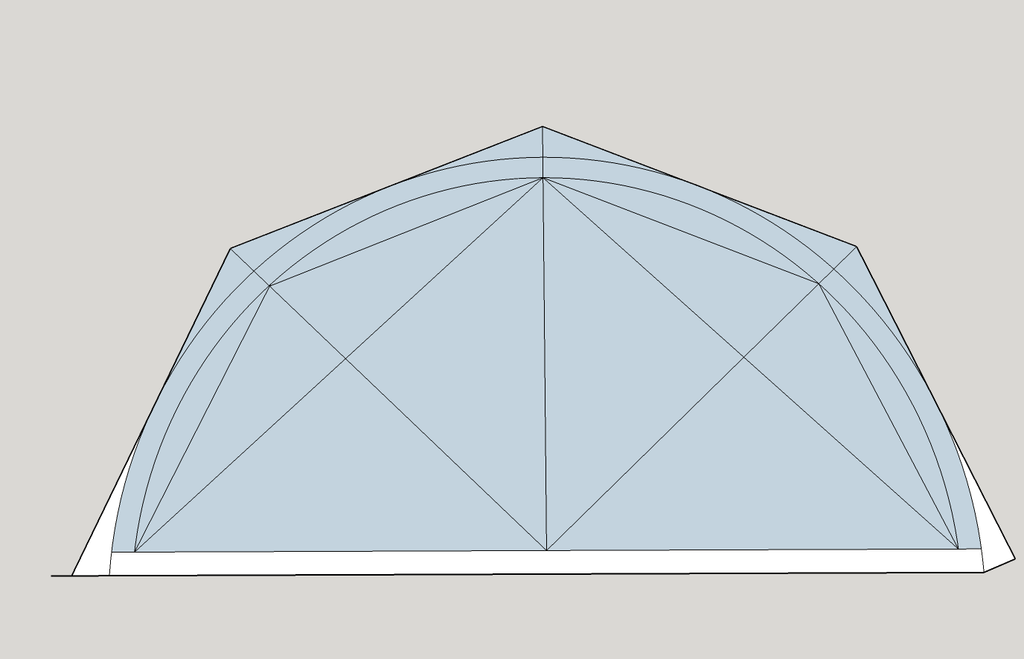

1 tu fais une épure en fonction des sections et profils (+ gabarit de commande du carreau avec jeu)
2 tu calibres et n oublie pas d ajouter 3 mm en largeur (trait de scie découpe pareclose)

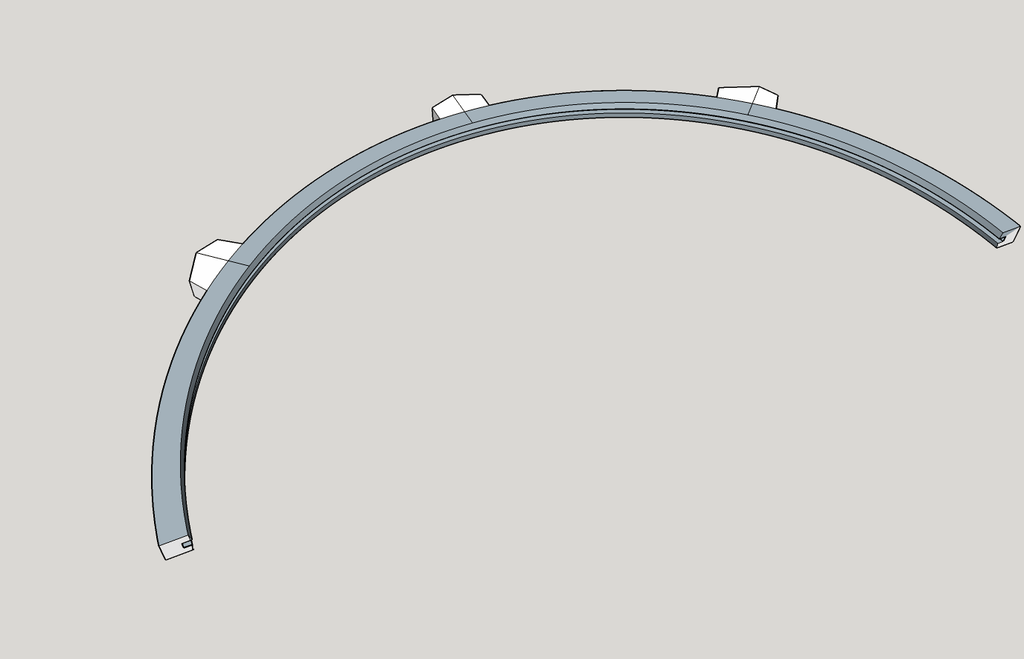

3 tu colles tes bois en laissant des témoins pour le serrage
4 tu arases les témoins , tu usine le profil sur la courbe et l appuis en fonction du profil de la fenêtre

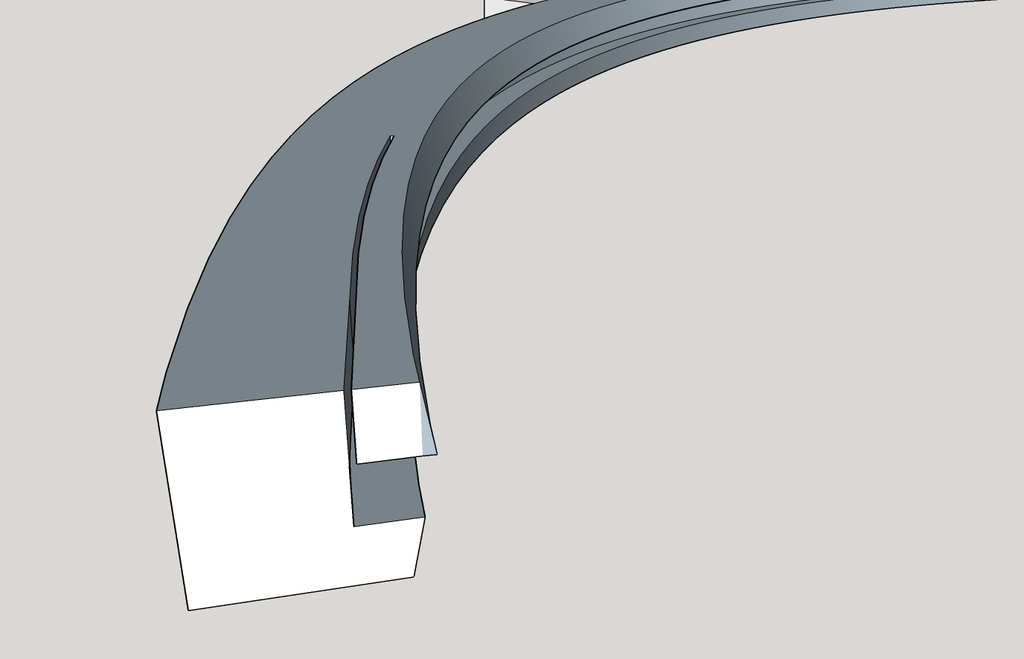

5 a l aide d une scie sauteuse (modifier la longueur de la lame) tu détaches la parerclose cintrée

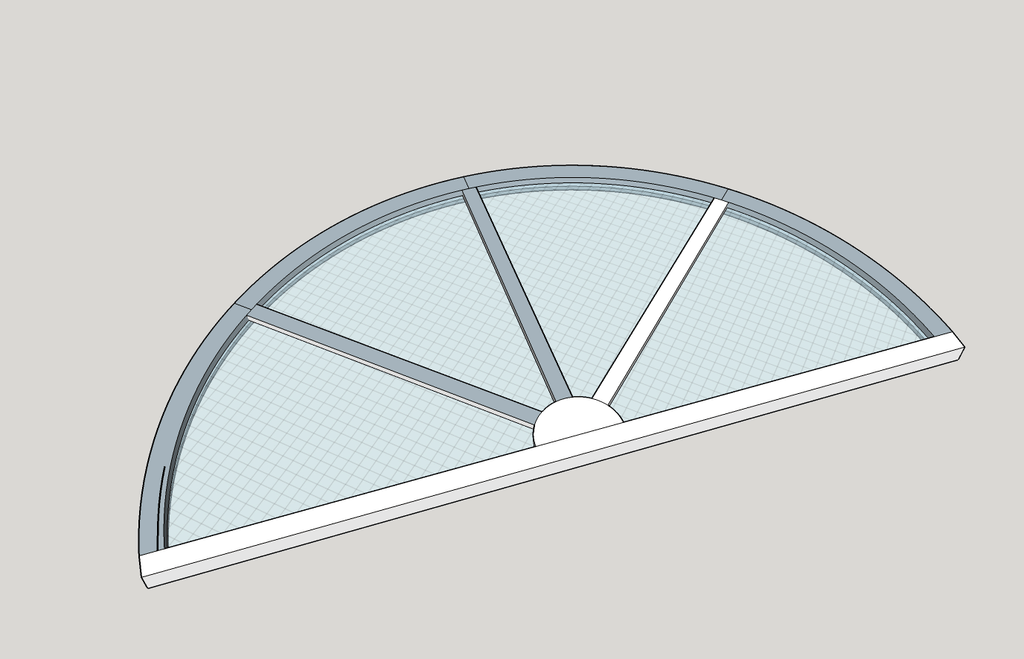

6 tu finis et tu vitres
7 tu colles sur la surface du verre les petits bois postiches

Stef64
( Modifié )

Bonjour Sylvain comme à chaque fois je prends plaisir à lire tous les conseil que tu dispenses sur l adb.une vrai encyclopédie...
Je me pose une question sur la découpe de la pareclose avec une scie sauteuse et notamment sur la propreté de cette dernière car c es machine ne sont pas des plus précise et les coupe toujours un peu sale.comment règles tu ce problème?. J ai bientot ma porte d entrée à faire avec un imposte vitrée cintrée sur le dessus.
Merci encore maître Capello des ateliers..😋😋😋

sylvainlefrancomtois
( Modifié )

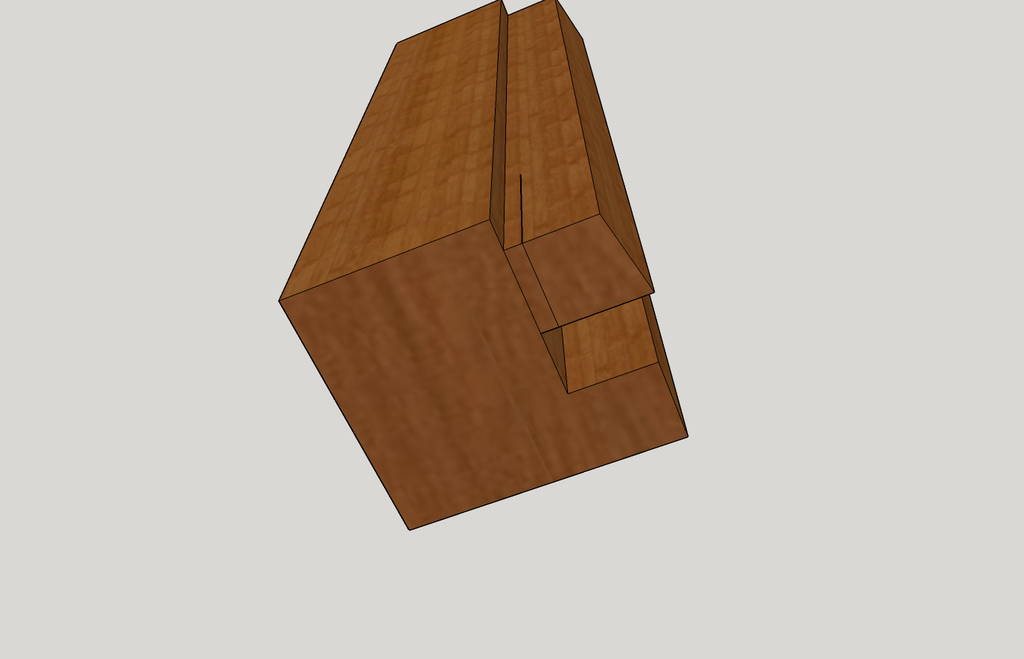

hello oui exact !! j ai mal dessiné le profil , sur les outils de fenêtres que j utilisait , le profil de la pare close à détacher se trouvait plus bas avec une feuillure dessus qui guidait la découpe !

Stef64

Ok merci pour l info

seb974
( Modifié )

Merci d'avoir pris le temps d'expliquer cette méthode sylvainlefrancomtois
