Brett

OpenCutList > Dimensions Debit / Capable

Bonjour à tous,

Quelque chose m'échappe dans la cotation de la liste de débit lorsque l'on ajoute une surcôte à une pièce.

  • Dans la colonne "Débit" on doit retrouver les dimensions de la piéce + la surcote éventuelle
    et
  • dans la colonne "Capable" on devrait retrouver les dimensions de la piéce finie (sans surcote donc....)

Or dans mon cas, lorsque j'ajoute une surcote les dimensions sont les mêmes dans les colonnes (Débit et Capable) ?

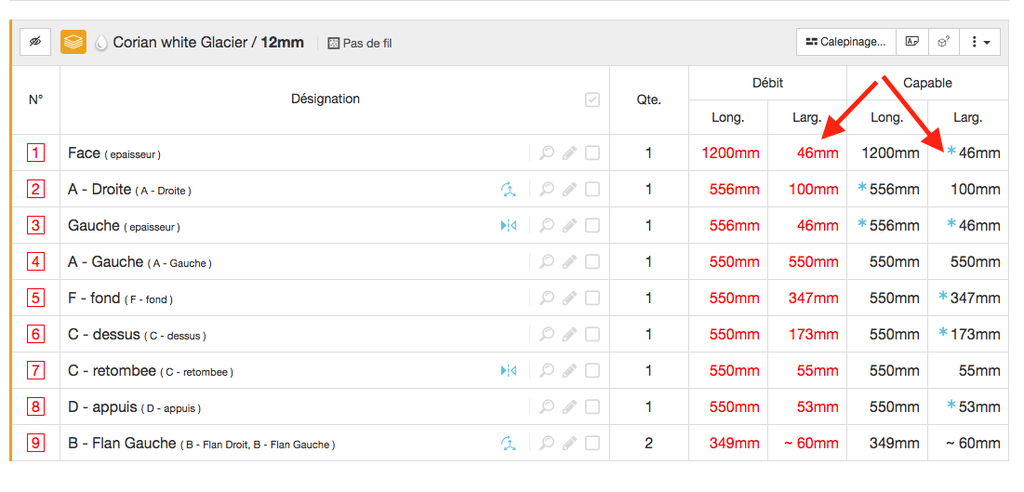

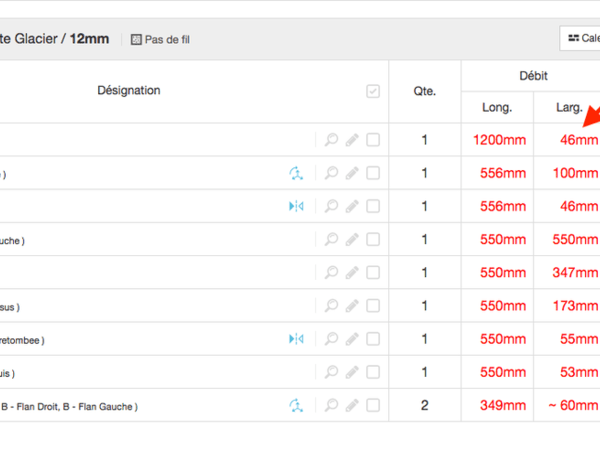

voir illustration

quelqu'un aurait une explication SVP ?
Merci à tous, bonne journée :)

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
Martin Müller
( Modifié )

Si la surcote est appliquée à la pièce, alors la surcote majore la dimension capable (la dimension majorée est indiquée par une étoile bleue). L'idée derrière cette option, c'est que certaines pièces doivent être ajustées au montage.

Si la surcote est appliquée à la matière et par ce biais à toutes les pièces du groupe, la dimension de débit est majorée. Cela permet de couper des pièces dans des panneaux à des dimensions approximatives, pour les recouper par la suite. Je l'utilise surtout pour le bois massif, qui sera dégauchi et raboté après la coupe de débit, moins pour les panneaux.

Quelle version utilises-tu? Dans ma version, la colonne débit n'apparaît pas lorsqu'il n'y a pas de surcote sur la matière.

Mis à jour
Brett
( Modifié )

Bonjour Martin, merci pour ce retour,
j'utilise la dernière version actuelle 2.1.

Pour afficher la colonne débit, il suffit de faire "éditer les propriétés de la piece > onglet Général > menu déroulant "Cumulable" > sur la longueur > Valider

Martin Müller

Merci, je ne voyais pas de pièces cumulées dans la copie d'écran.

Mais oui, c'est juste, dans ce cas c'est dangereux de masquer la colonne débit, car elle explique l'ordre de tri de la colonne capable, car c'est la valeur cumulée qui est utilisée.

Boris Beaulant
( Modifié )

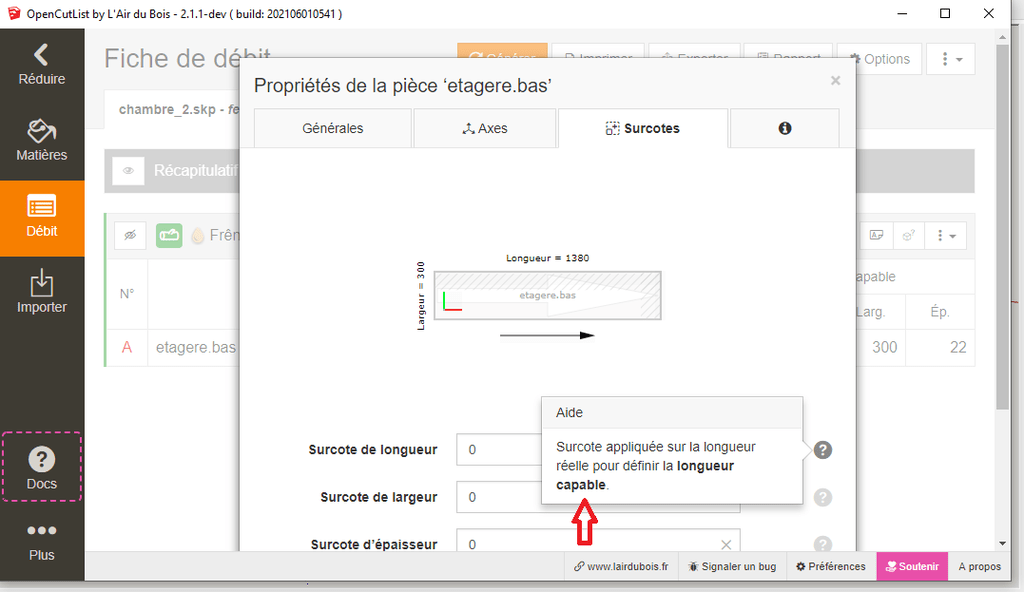

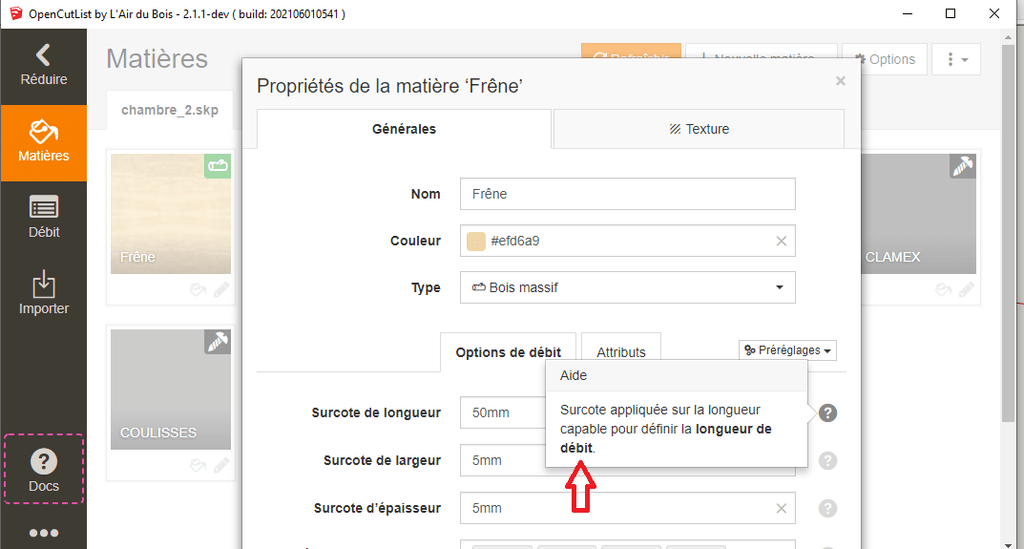

Pour appuyer la réponse de Martin, si tu as un doute, hésite pas à regarder les infos bulles. Elles fournissent ce renseignement :

Les surcotes de débit sur la matière n'ont pas la même impact que les surcotes sur les pièces.

Brett

Bonjour Boris,
Merci pour ce complément d'information, de fait je vais trichouiller en mettant la matière en bois au lieu de panneaux, mais ce sera moins fonctionnel pour le calepinage ensuite :/

merci a vous
bonne soirée

Boris Beaulant

Je comprends pas ce que tu attends du truc alors :)

Brett

Boris Beaulant, je me suis mal exprimé et pense avoir compris le principe...
merci :)

Connectez-vous pour ajouter un commentaire.
0
JB4WOOD

Bonjour, il me semble que c'est l'inverse, la pièce capable est la pièce de taille capable de faire la pièce fini au débit, c'est elle qui est la plus grande prenant en compte les marges.

Concernant ton soucis, essaye de revérifier les réglages d'OCL, je n'ai pas le logiciel sous les yeux pour t'en dire plus pour le moment.

Brett

Merci JB4WOOD, peux-tu m'en dire plus lorsque tu auras tout sous les yeux SVP / merci

Boris Beaulant
( Modifié )

💡 Les dimensions de débit sont toujours supérieures ou égales aux dimension de capables.

La dimensions capables peuvent être assimilées aux dimensions finies pour les pièces n'ayant pas d'usinage.

JB4WOOD

Merci pour la précision Boris :)
