Kitty 636 monophase 4 fils ?

Bonjour,

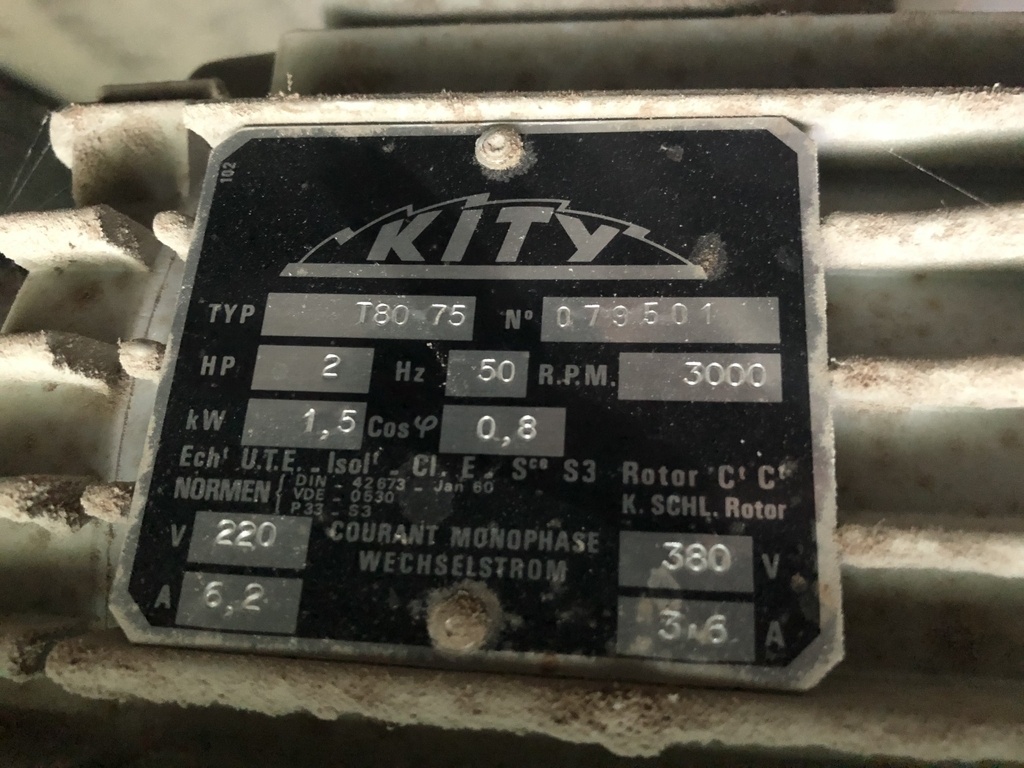

Je viens de faire l'acquisition d'une dégau/rabo Kitty 636 mais je ne comprend pas comment la brancher. Sur la plaque moteur (ci-joint en photo) il est indiqué monophase, pourtant il y a quatre fils qui sortent du moteur.

Quelqu'un pour m'éclairer s'il vous plaît ?

D'avance merci.

Mis à jour
Connectez-vous pour ajouter un commentaire.
?

4 réponses

0
FernandHamel

copeaux : je ne vois pas de condensateur, toi aussi il est indiqué monophase sur ton moteur et pourtant celui-ci tourne en tri ? Je veux bien une photo :)

Ara & joel47 : d'accord, donc on est certain que c'est du tri, il va falloir investir pour la faire tourner alors. Supposons que ce soit quand même du mono (l'inscription monophase me laisse vraiment perplexe... Pourtant tout porte à croire que c'est du tri, je ne comprend pas =() , y'a t-il un risque d'endommager le moteur avec un mauvais branchement ?

Ara : oui l'écrou rouillé me laisse également perplexe, j'espère qu'il s'agit juste de le remplacer, penses-tu que cela puisse être plus grave et que la rouille aie pu atteindre plus profondément le moteur ?

Bonne journée à vous

benjams
( Modifié )

Très étonnant vu qu'un moteur monophasé en n'as en principe que deux enroulements, à 90° l'un de l'autre. Je pense qu'il n'y a pas de doute c'est un tri. La plaque doit être montée par erreur 🤔 Désolé. On peut utiliser un montage avec condensateurs (permanent + de démarrage) mais ça reste à la limite sur un moteur 2cv

Ara
( Modifié )

Oui, si tu branches ton moteur tri en mono, premièrement il ne va pas tourner, et deuxièmement la puissance qui passe dans la bobine ne s'évacuant pas sous forme de mouvement, ce sera sous forme de chaleur. Dans le meilleur des cas la chaleur arrive à s'évacuer naturellement (sachant qu'elle ne sera pas aidée par la ventilation mécanique), dans le pire, ça va cramer. Donc à ne pas tenter.

Il te serait peut-être plus simple de trouver un moteur d'occasion monophasé, et de revendre celui-là.

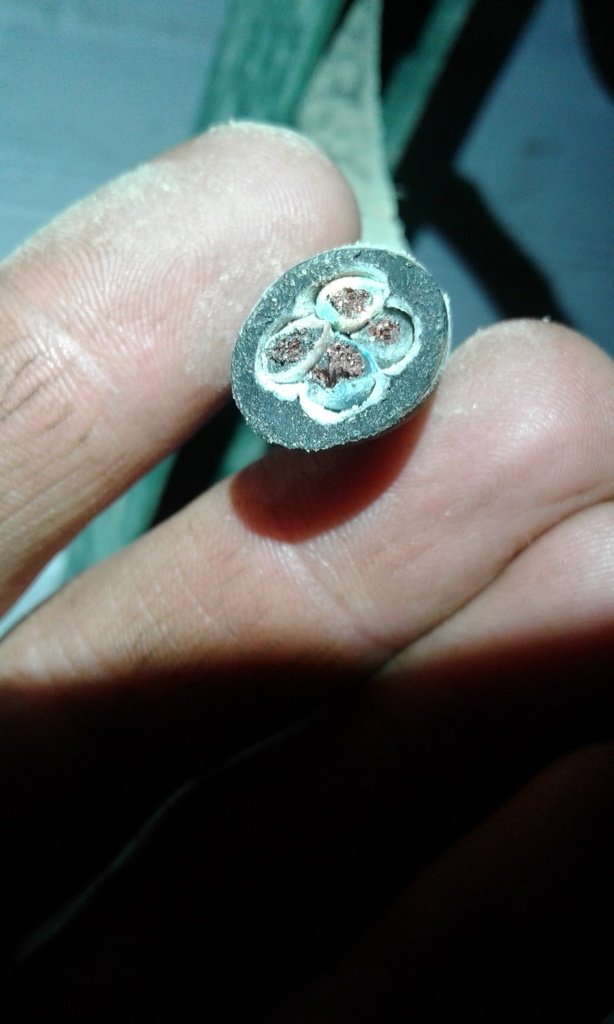

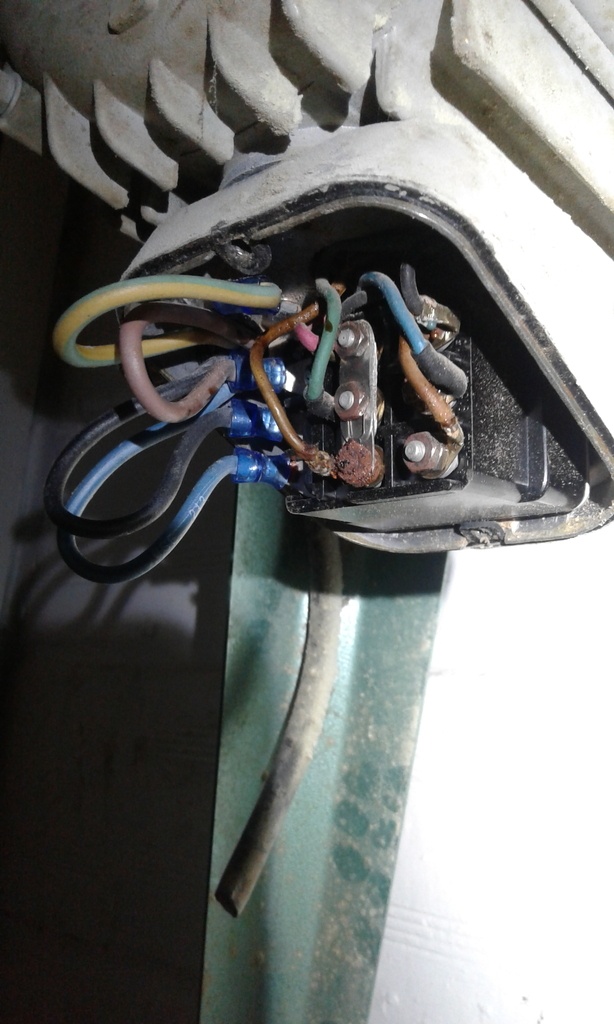

La rouille c'est bizarre. Il faut qu'il y ait de l'eau et je ne vois pas pourquoi il y en aurait. Que ça chauffe ou que ça carbonise, je comprends, mais la rouille, je ne sais pas. On voit que le fil qui en part a chauffé, mais je ne vois pas le rapport. En tout cas rien ne t'empêche de dégripper, démonter, brosser et remettre.

benjams

Peut être un phénomène de corrosion galvanique ?

Ara

Je ne sais pas, ça je n'y connais rien (moi l'électricité, ce n'est pas trop trop mon truc... l'installation électrique, oui, mais l'électricité, non).

FernandHamel

Merci pour toutes ces infos, je travaille sur la chose et reviens vers vous :)

copeaux

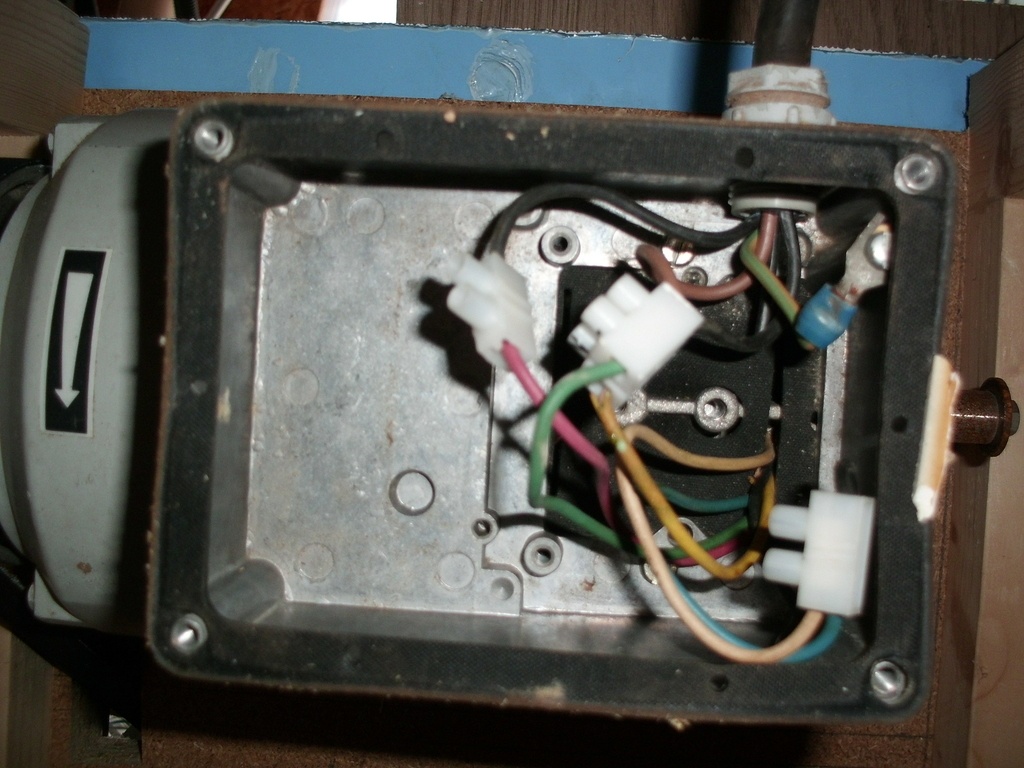

nop, j'ai un moteur mono, (2 premières photos) le branchement est différents avec condo. il faudra peut être que je le change car jr trouve qu'il chauffe vite, trop à mon goût!).le moteur d'origine (2 autres photos) est en tri. par contre si tu veux changer de moteur, les nouveaux en 1,5 ou 2 cv ,ont un axe en 19mm, les kity sont en 16mm.j'ai fait réaléser une poulie et refais la clavette pour mettre la scie sur table en solo. c'est du taf et de l'investissement mais on s'y retrouve et ça soulage les moteurs!!

Connectez-vous pour ajouter un commentaire.
0
joel47

effectivement c'est un couplage etoile et si tu n'as pas de tri chez toi tu n'a plu qu'a acheter un convertisseur de fréquence mono 220 en entrée et tri 220volts en sortie et coupler ton moteur en triangle puissance mini du convertisseur 1.5kw

Olivier Vernhettes
( Modifié )

J'ai la même machine et c'est ce que j'ai fait. L'usage du convertisseur de fréquence (ou variateur de fréquence) permet en plus de régler la vitesse de rotation et surtout de ne pas perdre de puissance contrairement à l'ajout d'un condensateur.
J'ai des photos à disposition des branchements si tu as besoin

FernandHamel

Merci pour vos reponses. J'aimerais investir dans un variateur, toutefois, on trouve sur Cdiscount deux modeles identiques, l'un a 93€ l'autre a 53€ :/ Qu'en pensez vous ?

Olivier Vernhettes

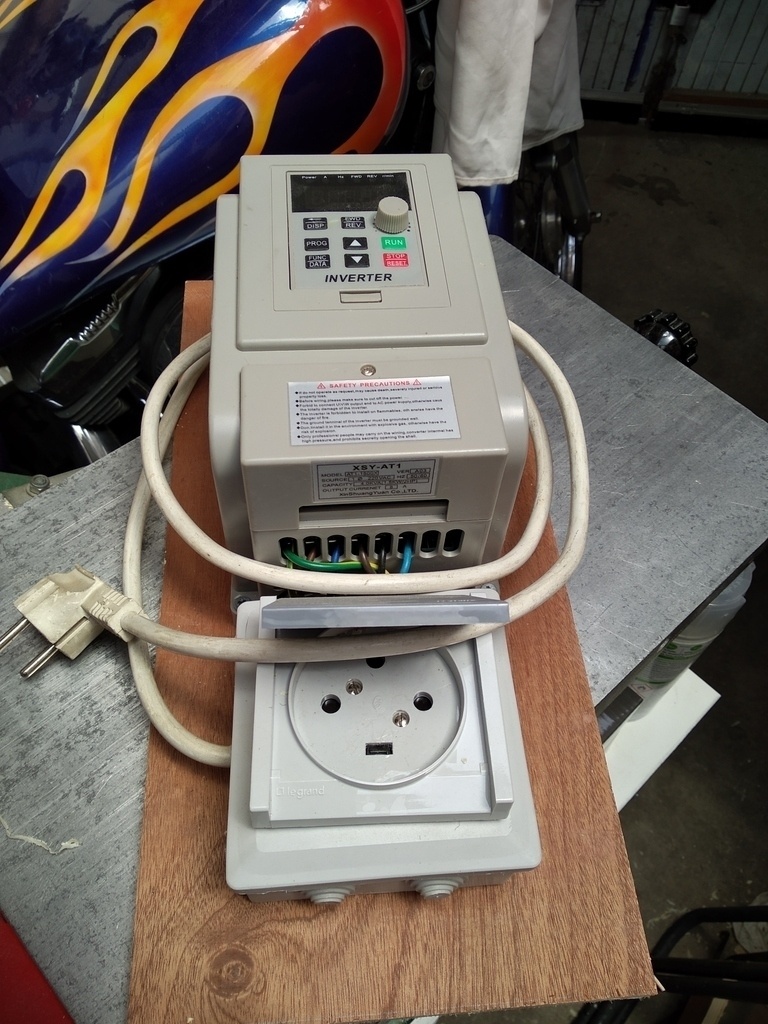

Voici le modèle que j'utilise, il est entre tes deux prix

FernandHamel

Merci je vais investir dans celui-ci également.

Olivier, sur ton moteur il est aussi indiqué monophase ?

Olivier Vernhettes
( Modifié )

Oui c'est la même plaque signalétique. J'ai viré les barèmes intérieures et rebranchė avec des dominos.
J'ai des photos, je vais les faire suivre avec une petite procédure que je m'étais faite

Olivier Vernhettes

Et pourquoi préciser que tu vas investir aussi dans celui là, tu comptes en acheter plusieurs ?

FernandHamel

Non je vais acheter le meme que toi

Olivier Vernhettes

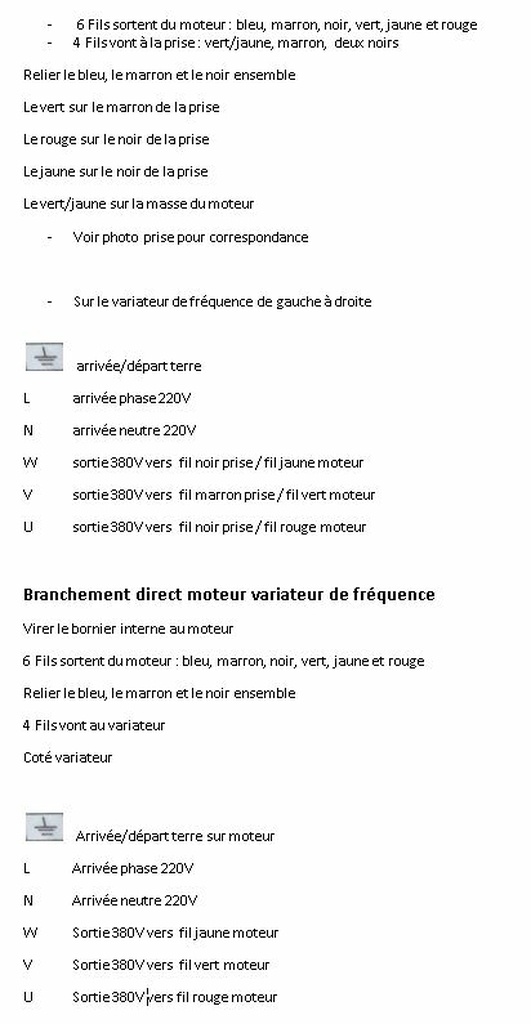

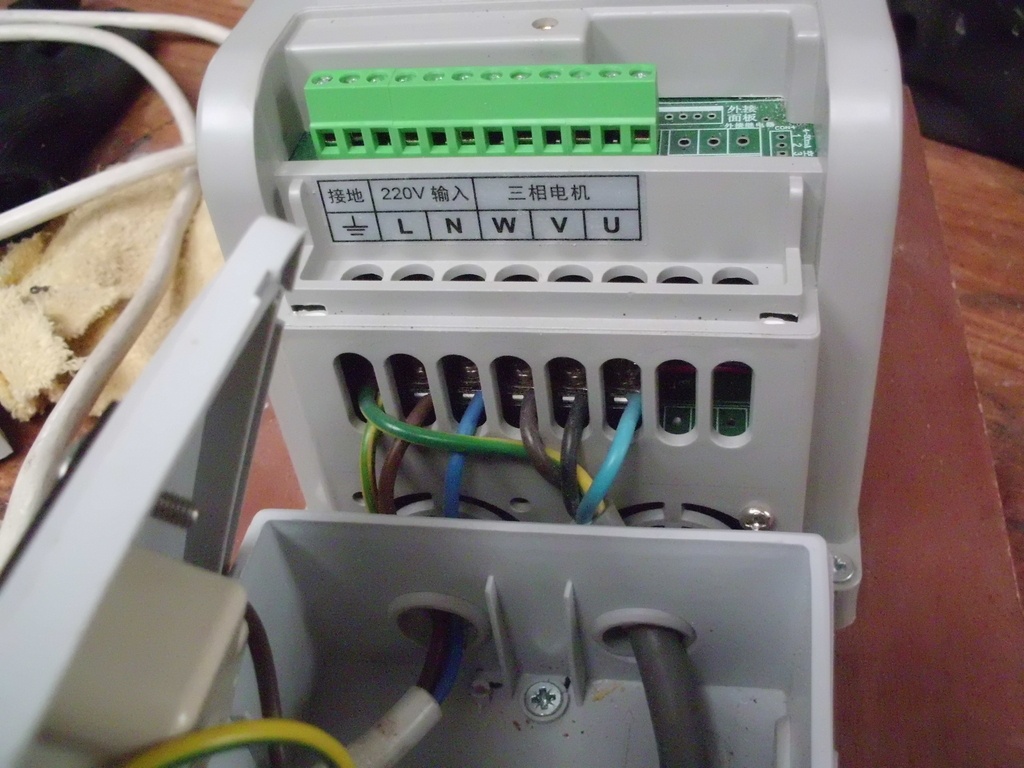

FernandHamel voici comment sont branchés ma toupie et ma rabot/dégau toutes les deux avec un moteur en 380V
Un seul variateur de fréquence me suffit puisque je ne les utilise jamais en même temps

Olivier Vernhettes
( Modifié )

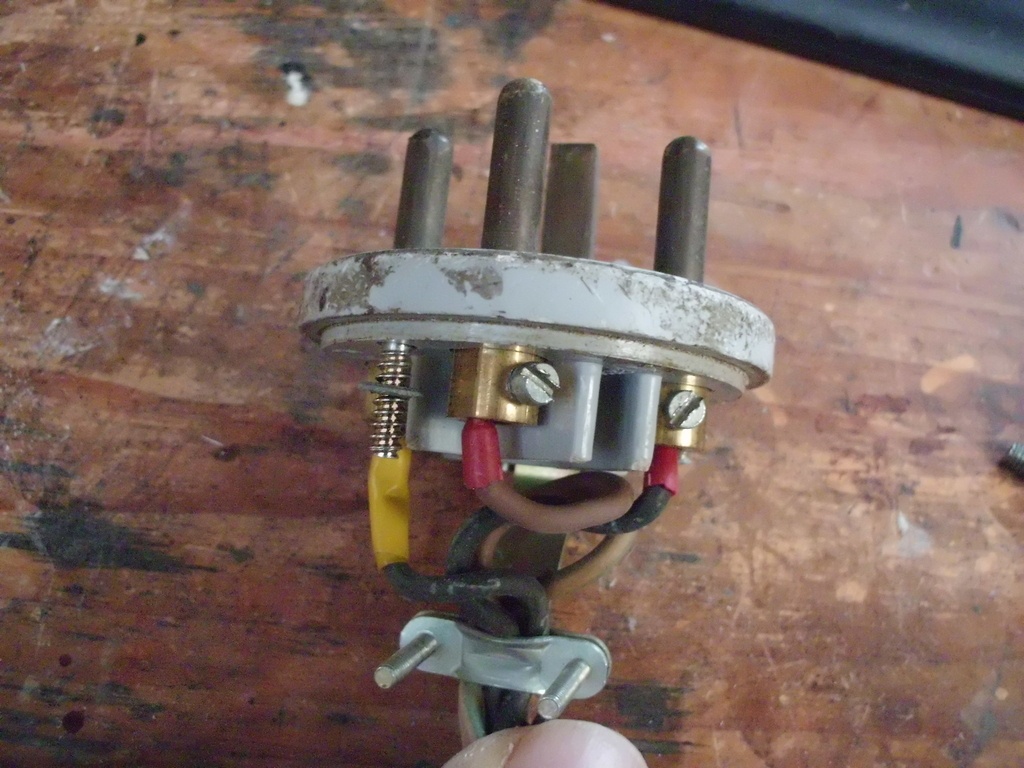

Je complète les photos.

FernandHamel

Merci !!

Connectez-vous pour ajouter un commentaire.
0
Ara

C'est écrit "monophasé" en dur, mais il y a aussi écrit 380V... copeaux a raison, c'est du tri, ce que tu peux confirmer s'il n'y a pas de condensateur, et ça semble bien branché en étoile. L'écrou rouillé, c'est pas topissime...

Tu as une alimentation en triphasé ?

Connectez-vous pour ajouter un commentaire.
0
copeaux

ça a l'air d'être un couplage étoile? j'ai la même et même moteur, je peux faire photos demain ,si ça t'arrange!. où est ton condensateur et quelle est sa valeur?

Connectez-vous pour ajouter un commentaire.
0 coup de coeur
294 vues
4 réponses
0 vote
