Bonjour à tous,

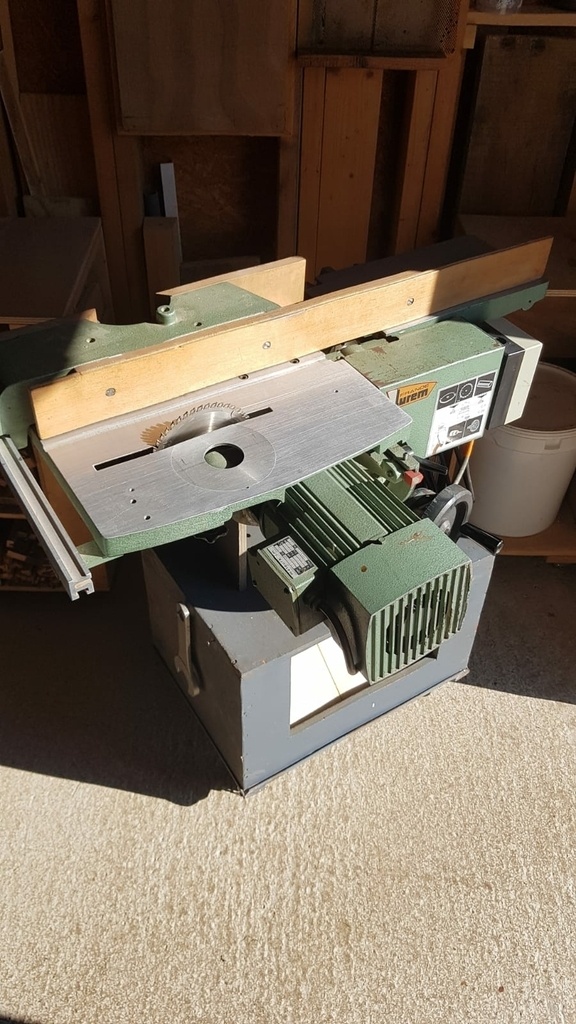

Je suis débutant en menuiserie, et après un stage d'initiation je me suis lancé dans l'achat d'un combiné lurem C7. Je suis assez content de mon acquisition, étant donné le prix correct et l'état global de la machine.
Après démontage quasi intégral et graissage (je n'ai pas eu le courage d'ouvrir , la machine tourne bien et je vais donc pouvoir commencer ma production de copeaux ;) !

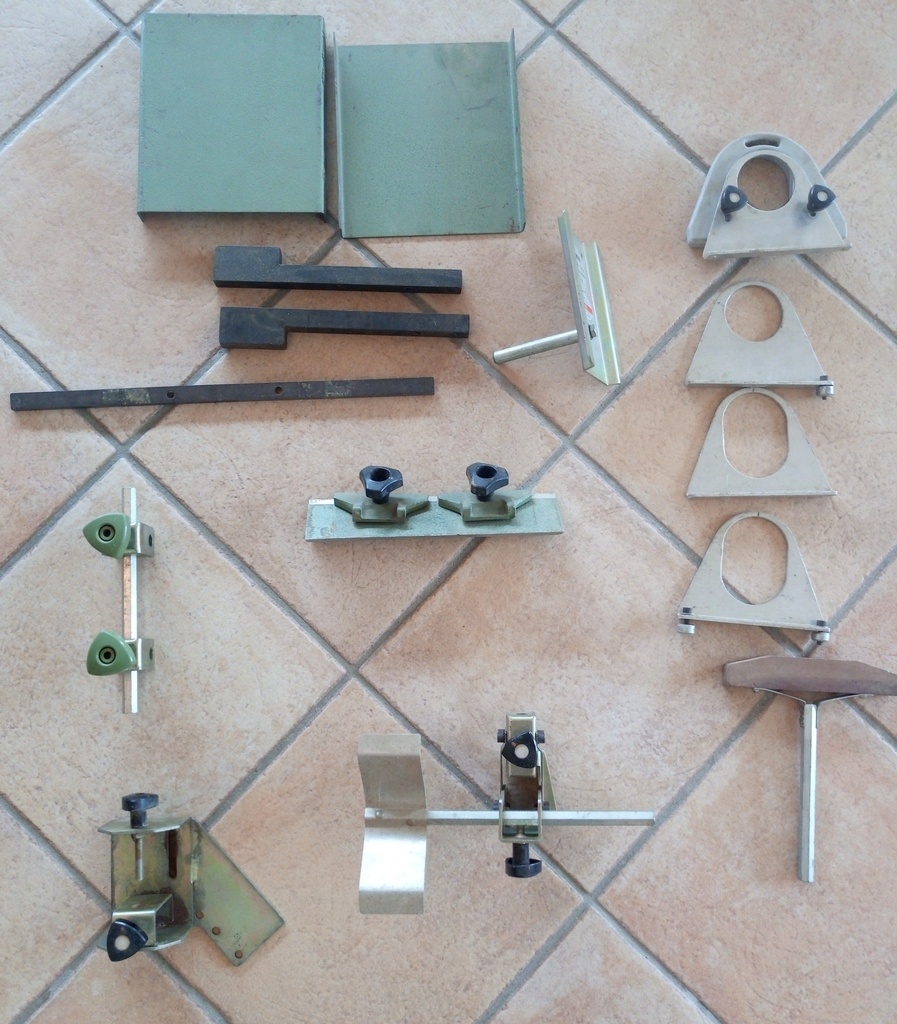

Cependant j'ai quelques questions portant sur les outils et accessoires que l'on m'a fourni avec la machine, car même après avoir épluché en profondeur la notice LUREM, il y en a certaines que je n'arrive pas à identifier (voir photo ci-dessous):
Est ce que vous pourriez jeter un coup d'oeil et m'indiquer le nom et la fonction de ces pièces svp ?!
Dernière question, je n'ai pas de pont protecteur pour la dégauchisseuse, quelqu'un aurait il un petit conseil achat ou fabrication (plan ou autre) ?
En espérant que vous saurez me renseigner, merci à tous.
Antoine
3 réponses
Bonjour
Du coté droit 3 lunettes de travail à l'arbre de diamètre différent en fonction du diamètre des outils et tout en haut le protecteur
juste en dessous, en bas, presseur de toupie
au milieu en bas : protecteur de toupie
Alors, je ne reconnais pas tout mais en bas à gauche c'est un support qui se monte sur le carter de toupie, qui va supporter certainement la barre juste au dessus avec les boutons verts. Cette barre te permets de monter le presseur (sabot en bois) qui va plaquer ta pièce. Devant ceci, tu peux monter le protecteur (la tole courbée au bout de sa tige). Si tu cherches une photo de la machine montée ou une kity 626/627, c'est très similaire.
Le reste me parle malheureusement moins.
Merci DewhitYoussef ! J'ai bien réussi à faire le montage qui ressemble effectivement beaucoup à celui de la kity 626, mais par contre je pense qu'il me manque la tige qui va dans le carter de la toupie et qui permet de surélever l'ensemble...
Ah je ne sais pas. Sur la Kity, il me semble que c’est une vis captive sur le support et un taraudage dans le carter. Il y a aussi un pion de centrage.
Les lunettes, c’est pour le travail à l’arbre, elles doivent certainement se fixer avec la tige noire taraudée. Je n’ai malheureusement pas ces accessoires et ne sais comment ça se monte.
Ca marche, c'est déjà super cool de ta part. Pour le pont protecteur de la dégau tu l'as fabriqué toi même ?
Antoine40 ah non, j’ai des machines séparées et ma D/R est équipée.
En revanche tu peux consulter le pas à pas suivant, qui fournit bien des idées certainement applicables sur ta machine. Et son auteur ne tarira pas de conseils si tu le sollicites.
lairdubois.fr/...ion-rabot-degau
Au fait, où as-tu fait ton stage d’initiation?
