OpenCutList : Organisation de la fiche de débit en fonction des groupes de composants.

Bonjour,
je viens de modéliser un bureau qui compte une petite centaine de composants sur sketchup et j'ai regroupé ces composants dans des groupes de façon à mieux m'y retrouver.

Par exemple :
Groupe "tiroir n°3" contient :

  • Façade
  • Côtés X2
  • Arrière
  • Fond

Lorsque je génère la fiche de débit dans opencutlist le tri est fait en fonction de l'essence, de la section etc ... ce qui est déjà très bien mais serait-il possible, pour plus de lisibilité, de faire apparaître les groupes dans la fiche de débit et l'organiser en fonction de ça ?

Merci.

Mis à jour
Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
Boris Beaulant
( Modifié )

Salut,

Ca me semble compliqué de "diviser" la fiche de débit sur les groupes. En effet ses derniers peuvent servir à de multiples choses à la fois organisationnelles et techniques dans la modélisation et la profondeur de l'arborescence peut être très grande et donc quasiment impossible à représenter.

Après, il y a plusieurs façon de gérer ton besoin :

  1. Tu indiques le nom du sous ensemble de ta réalisation dans le nom des pièces de tes composants. (ex : "meuble1.tiroir.côté"). Ainsi, en triant par ordre alphabétique des nom de composant, ça sera trié par ensemble et sous ensembles.
  2. Tu utilises les Tags (anciennement étiquettes) sur les pièces pour indiquer tes ensembles. Tu ne pourras pas faire de tris dessus, mais tu pourras faire des filtres.
  3. Tu fais toi-même une fiche par sous groupe en les sélectionnant un à 1
Mis à jour
EstOuest
( Modifié )

Hey Boris Beaulant :)
J’ai une question à propos des tags justement. Et qui pourrait être utile ici : peut t’on attribuer un tags à une sélection de pièces en une seule opération (et non pas pièce par pièce)?
Dans l’exemple de Xylocopa on pourrait sélectionner un groupe et dans OCL attribuer un tag d’identification commun pour toutes ses pièces. Recommencer avec le groupe suivant etc…
Puis au final lancer un calepinage avec l’ensemble du projet correctement tagué.
Merci

Boris Beaulant
( Modifié )

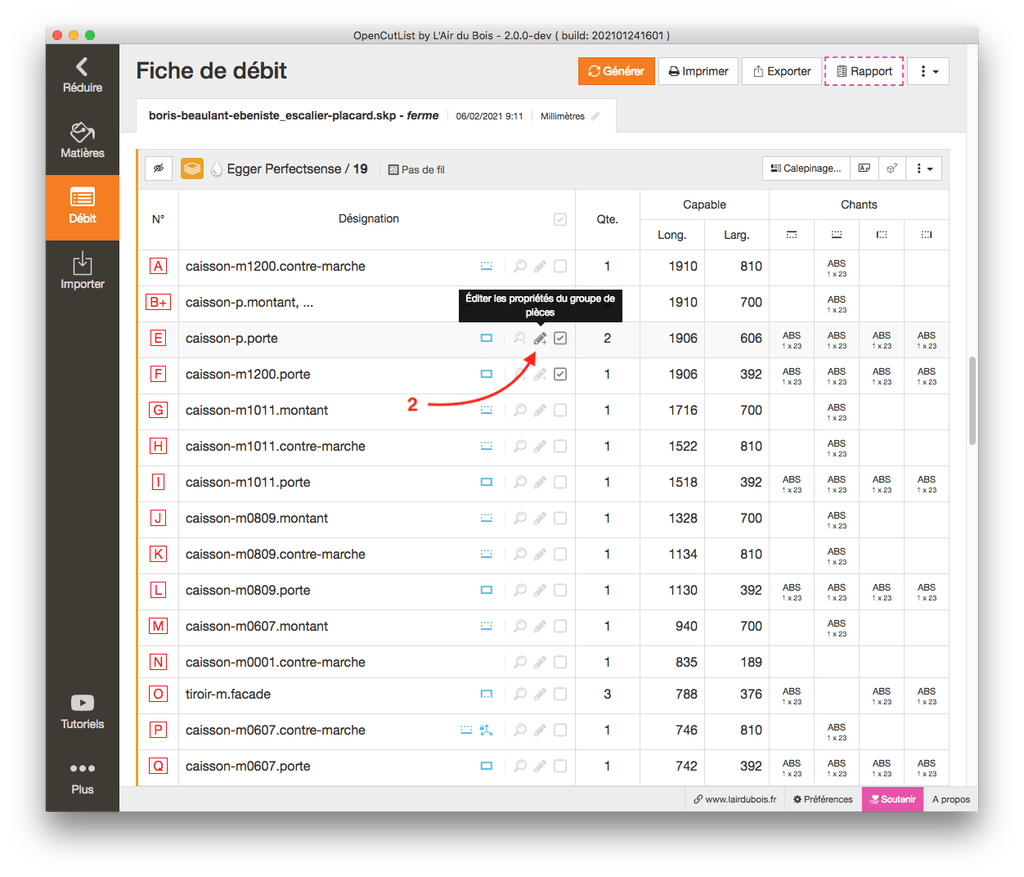

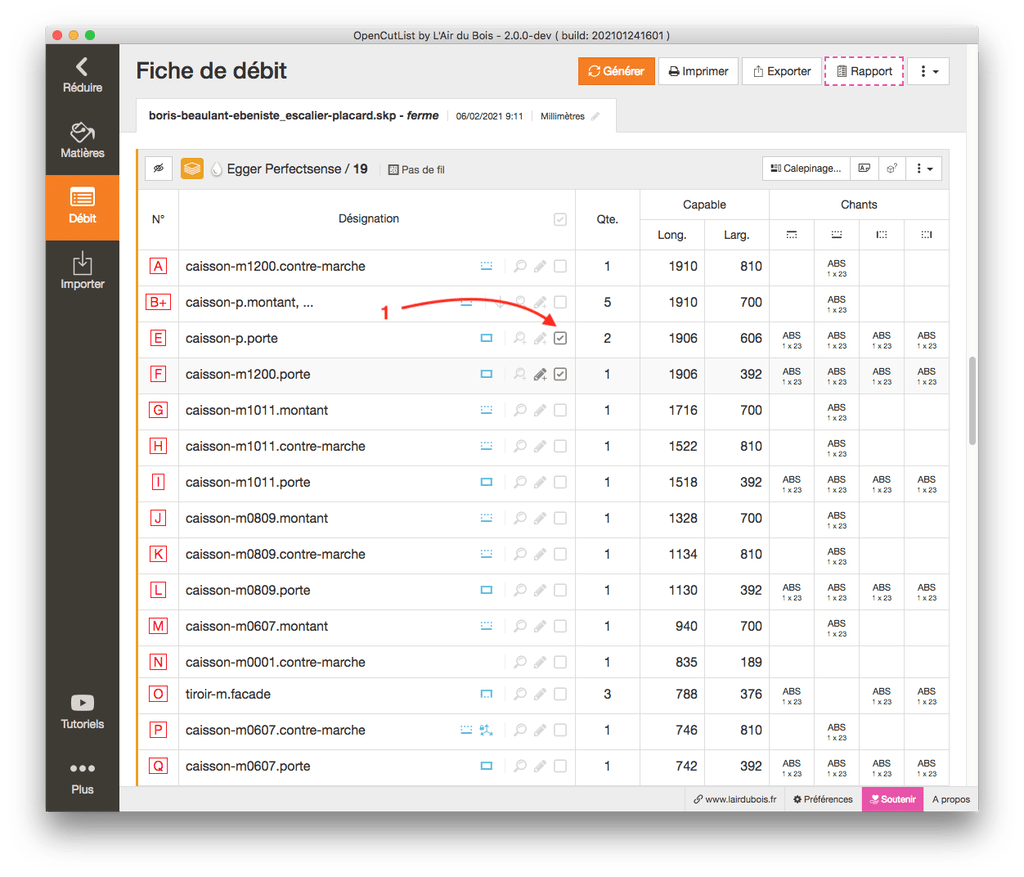

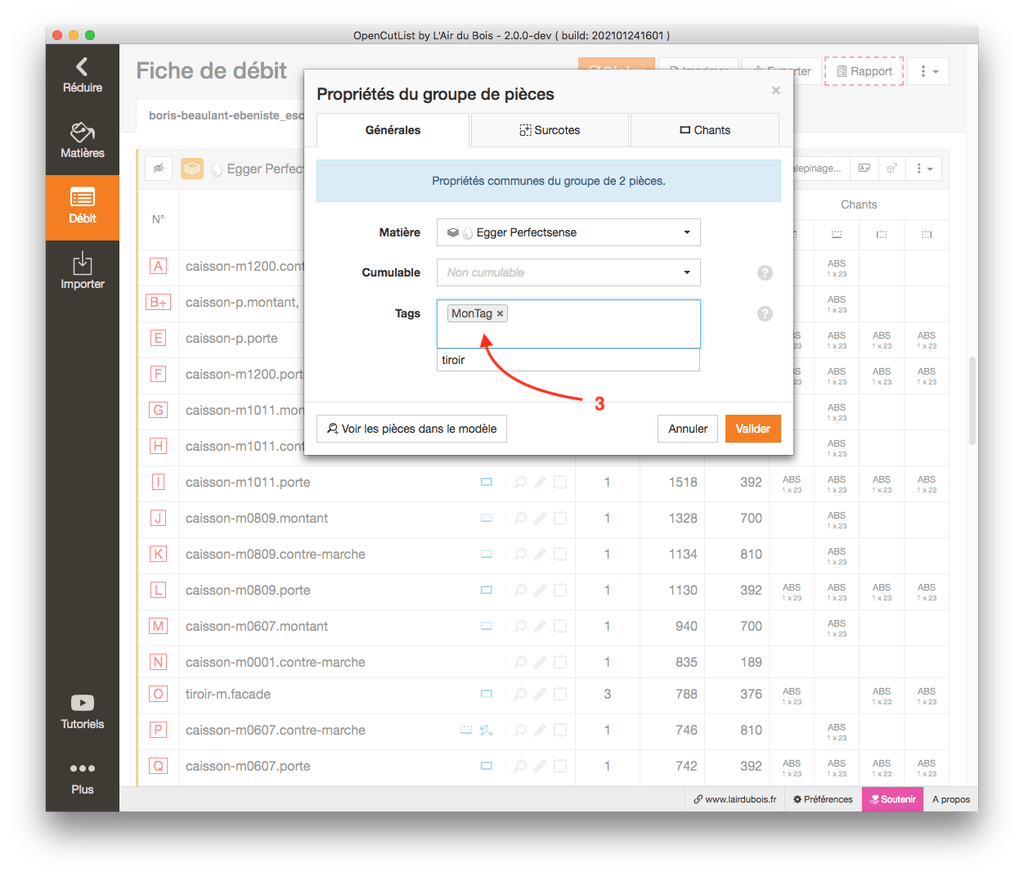

C'est déjà possible avec la sélection des pièces dans OCL.
Et comme OCL génère la fiche de débit sur la sélection ... c'est tout possible :)

EstOuest
( Modifié )

Aïe ! Je te jure c’est un truc que j’ai essayé de faire ce midi. Bon ok j’avais 10 seconde maxi pour trouver une soluc’.
Merci Boris :)
Désolé de t’avoir enquiquiné pour ça.

Boris Beaulant

😉

comptesupprime

Merci Boris Beaulant ! Bonne idée, je ne connaissais pas les tags, je vais regarder ça !
Merci, à bientôt !
