Aide réglage alignement table de sortie / fers Hammer A3 31

Bonjour à tous,
Ma degau/raboteuse est déréglée. Impossible d'en sortir une pièce plate en mode dégau, trop de creux en milieu de pièce.
J'aurais besoin d'aide pour savoir comment reprendre l'alignement de la table de sortie avec l'arbre. Les fers ne sont pas réglables. La machine date de 2010, avec les 2 tables qui se relèvent de manière indépendante.
Après bidouillage, la règle lèche juste le fer sur la gauche, mais mord beaucoup sur la droite... Bref, carrément pas parallèle...

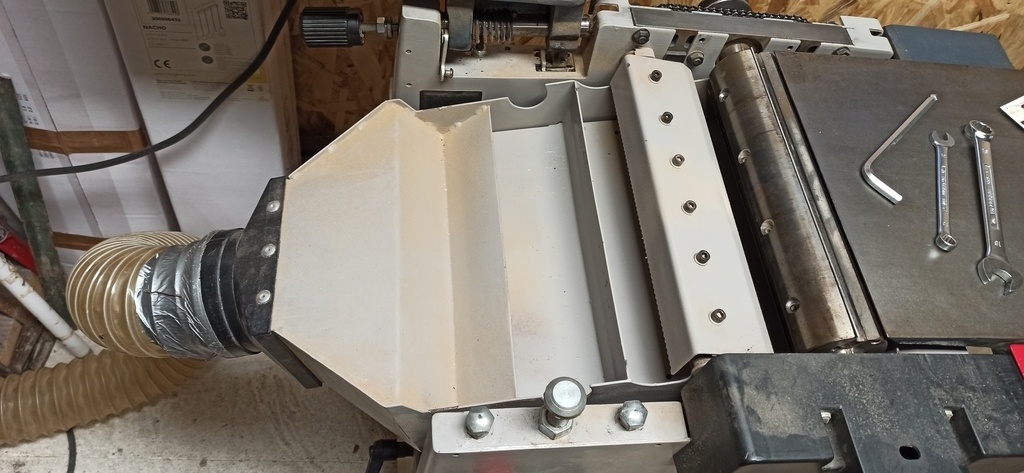

Je joins quelques photos.
Merci d'avance !

Connectez-vous pour ajouter un commentaire.
?

5 réponses

1
Xxxazerty
( Modifié )

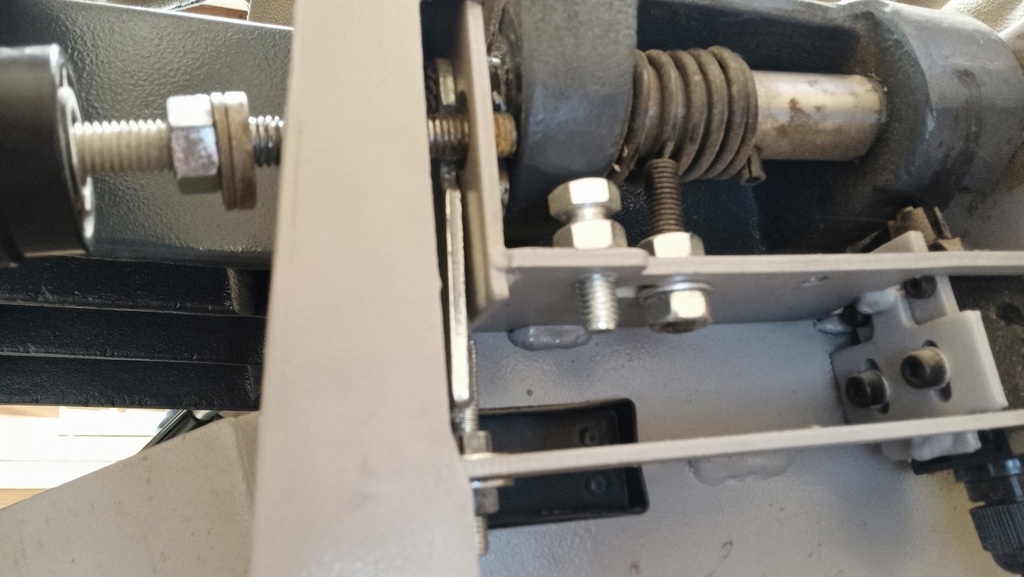

Je ne connais pas cette machine (enfin, pas ce modèle précis, ni comment elle est faite, ou ses possibilités de réglage), mais il semble bien que cette photo nous montre déjà un gros problème. 😱

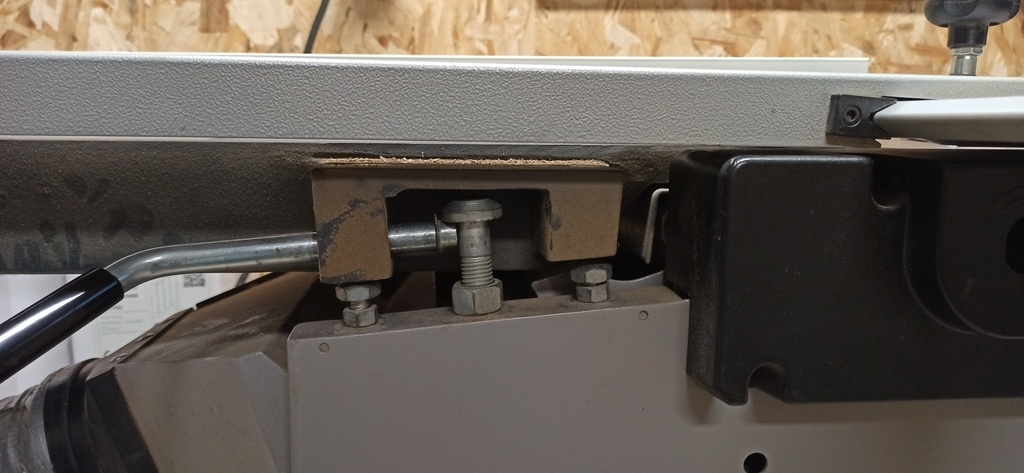

Ces boulons avec contre-écrous servent à régler avec précision les tables. Toute la géométrie, le fait que les deux tables soient sur deux plans parfaitement parallèles dépendent du bon réglage de ces boulons et écrous. Une fois réglés et assurés par les contre-écrous, on y touche normalement plus. Il permettent de maintenir le bon réglage des tables, même si on manœuvre la table d'entrée en montée ou descente, ou encore lorsqu'on ouvre et ferme pour accéder à la raboteuse.

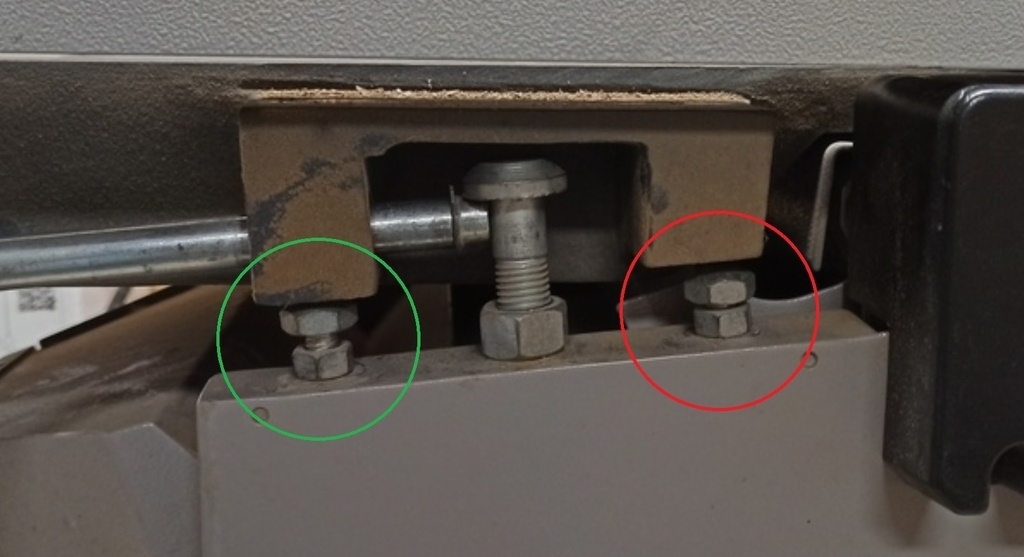

Ici, on voit qu'une des têtes de boulons est en appui sous la table (celui de gauche), alors que celui de droite est complètement descendu (et peut-être même déserré). Ça n'est clairement pas normal !
C'est donc à réglage complet de tes tables, qu'il faut procéder. Sauf que si je sais le faire... c'est par contre très long à expliquer en détail ! 😪
Je m'étais dit il y a un moment que ferais une procédure pour procéder à un réglage complet des tables... sauf que par manque de temps, ça n'est toujours pas fait.
En attendant, peut-être que quelqu'un d'autre aurait quelque chose ?

Mis à jour
Mattdu89
( Modifié )

Merci Yvon Rolland !

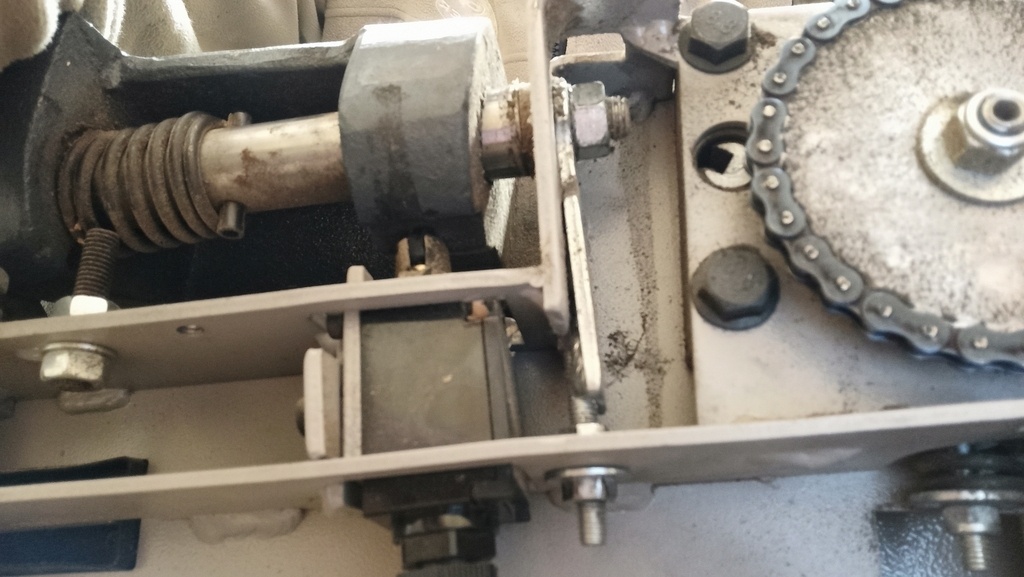

La photo que tu poses a été prise à un moment de réglage.
J'ai, depuis, quasiment réussi à aligner, en jouant délicatement avec les gros boulons coté blocage et les petites vis côté moteur.
L'ensemble est trop bas, et donc la sécurité d'ouverture de table ne détecte pas la table fermée, la machine ne démarre pas. Il y a une vis de réglage pour descendre le capteur, j'essaie ça cet après-m'.

Xxxazerty

OK, ça me rassure 🙂
Et je suis aussi rassuré de voir, dans tes autres commentaires, que tu te rapproches de la solution ! 😉

Connectez-vous pour ajouter un commentaire.
0
Mattdu89

Voilà, problème résolu.
Après quelques heures passées à débloquer, dévisser, régler, revisser, rebloquer, comparer, s'arracher les cheveux !!!... et recommencer !
J'ai appris / compris les principes de réglage et d'alignement des tables de ma machine, j'espère que je n'oublierai pas avant d'avoir à re-régler.
En tous cas, il faut y aller en douceur, quart de tour par quart de tour, en jouant sur les 2 côtés de table (petits écrous de 10 sur les plaquettes coté chaine, et grosses vis côté blocage).
Merci à tous pour votre aide et le temps que vous m'avez consacré !

PierrePoulizac

Bravo ! Tu es devenu incollable !

Mattdu89
( Modifié )

Quasiment !
Mais c'est quand même étrange comme conception. Je ne comprends pas pourquoi les réglages ne sont pas identiques des 2 cotés de chaque table. On a d'un côté des petits écrous de 10, de l'autre des gros boulons de 16... Va comparer un demi-tour d'écrou de 10 par rapport au filetage des boulons de 16 !!
Enfin, il doit sûrement y avoir une bonne raison, j'imagine.

PierrePoulizac

la table tape quand même sur le bâti quand on la referme, il faut que ce soit costaud à l'opposé des charnières. Ça peut-être un lien ?

Connectez-vous pour ajouter un commentaire.
0
Raph88

Bonjour,

tu peux appeler le SAV Felder/Hammer, ils sont bien sympa ou ton revendeur. Ils te feront parvenir la notice de réglage et t'expliqueront comment faire.

Mattdu89

J'ai déjà essayé... Un technicien devait me rappeler... j'attends depuis mercredi !

Connectez-vous pour ajouter un commentaire.
0
glaude

tes fers sont des affutables ou des jetables?

Mattdu89

jetables après avoir été retournés.

glaude

par conséquent sous le porte-fers tu dois avoir des vis de réglage qui te permettent de contrôler la saillie des fers par rapport la table

Mattdu89

Pourquoi pas... Mais me connaissant, et connaissant mon envie de tout démonter, je préfère éviter de dérégler cette partie là aussi !!

Xxxazerty

Ça n'est surtout pas au niveau de la sortie des fers ou plaquette jetables qu'il faut agir, glaude ! Si ça peut être une possibilité dans un cas extrême, c'est impérativement après avoir épuisé toutes les autres possibilités, en dernier recours.
Je n'ai jamais vu de système de réglage de saillie des plaquettes, contrairement à un arbre équipé de fers classiques, pas sur qu'il y en ait. Mais même si ça existe sur certaines machines, pour le réglage de la géométrie des tables d'une dégau, ça n'est vraiment pas par là qu'il faut commencer.

glaude

Bonjour Yvon Rolland
A lire Mattdu89 il semblerait qu'il a progressé dans son réglage. La possibilité que je lui indiquais est l'affinement du réglage (ou saillie des fers) et non pas la première chose à faire compte tenu de sa situation. il faut les 2 tables coplanaires impérativement. J'ai les fers jetables et ce réglage existe

Connectez-vous pour ajouter un commentaire.
0
PierrePoulizac

Bonjour,
J'essaierais d'abord d'affûter les fers, ou de les retourner, puis de faire le test d'avance (entraînement du mètre par le fer) en posant un mètre sur la tranche et en tournant l'arbre à la main. L'avance (2-3 mm) doit être la même des deux côtés de la table de sortie.Régler les fers jusqu'à obtenir une avance égale. Si l'avance reste trop forte, baisser la hauteur de la table.
En gros, je réglerais les fers avant de toucher au parallélisme de la table due sortie, celui-ci n'ayant a priori pas de raison d'être faussé.

Mattdu89

Merci de te pencher sur mon cas !
J'ai justement un problème de parallélisme. Les fers ne sont pas réaffutables, et je les ai retournés il n'y a pas très longtemps.

PierrePoulizac

J'imagine que tu as lu l'explication à la page 33 de la notice Hammer ? ...

Mattdu89
( Modifié )

La seule notice que j'ai trouvé correspond à la nouvelle version de machine, celle qui ne s'ouvre pas "en papillon". Et donc le réglage n'est pas le même que pour ma machine, qui s'ouvre en papillon.
Si tu pouvais m'envoyer cette page 33, je suis preneur !

Mattdu89

Merci pour le doc, mais il ne correspond pas à ma machine... J'ai l'ancienne version, avec les 2 tables qui s'ouvrent de manière indépendante. Et je ne trouve pas la bonne notice.

PierrePoulizac

Mattdu89 désolé ...

MTF
( Modifié )

salut, compte tenu de ce qu'il te reste à faire, tu peux déjà te chercher un niveau à bulle stanley en alu rectifié d'au moins la longeur des deux tables réunies (40 € chez LM ou Casto), ça te permettra de régler les tables d'entrée et de sortie afin qu'elles soient parfaitement coplanaires à l'arbre de dégau.
J'ai réussi à le faire sur une Lurem 266c de 1986, ça serait le comble que tu n'y parviennes pas sur une Hammer de 2010.
Quand tout sera bon à l'œil avec cette règle en alu rectifiée tu pourras parfaire le tout avec des cales d'épaisseurs de quelques centièmes de mm.
Au début c'est toujours tout une histoire, ça fait partie de la progression je trouve.
ps: soit content de ne pas avoir les fers à régler, c'est limite pire ! 😵

Mattdu89

J'ai avancé : la table de sortie est parallèle à l'arbre (et donc aux fers qui ne sont pas réglables, ouf !). Elle était trop basse, donc le détecteur d'ouverture de table qui coupe le circuit"pensait" que la table était ouverte... 2 petites vis btr, et le voilà baissé. La machine démarre.
J'ai commencé à régler la co-planéité sur la table d'entrée... Pas loin d'être bon, encore un peu de fignolage et je pense que je serai bon !
Et après, je crois que je vais souder tout ce que je peux pour être sûr que rien ne bouge !!
Non, je rigole !!
Je vous tiens au jus de la suite, mais merci à tous pour vos avis et conseils avisés !

PierrePoulizac

👍👏

deportivo35

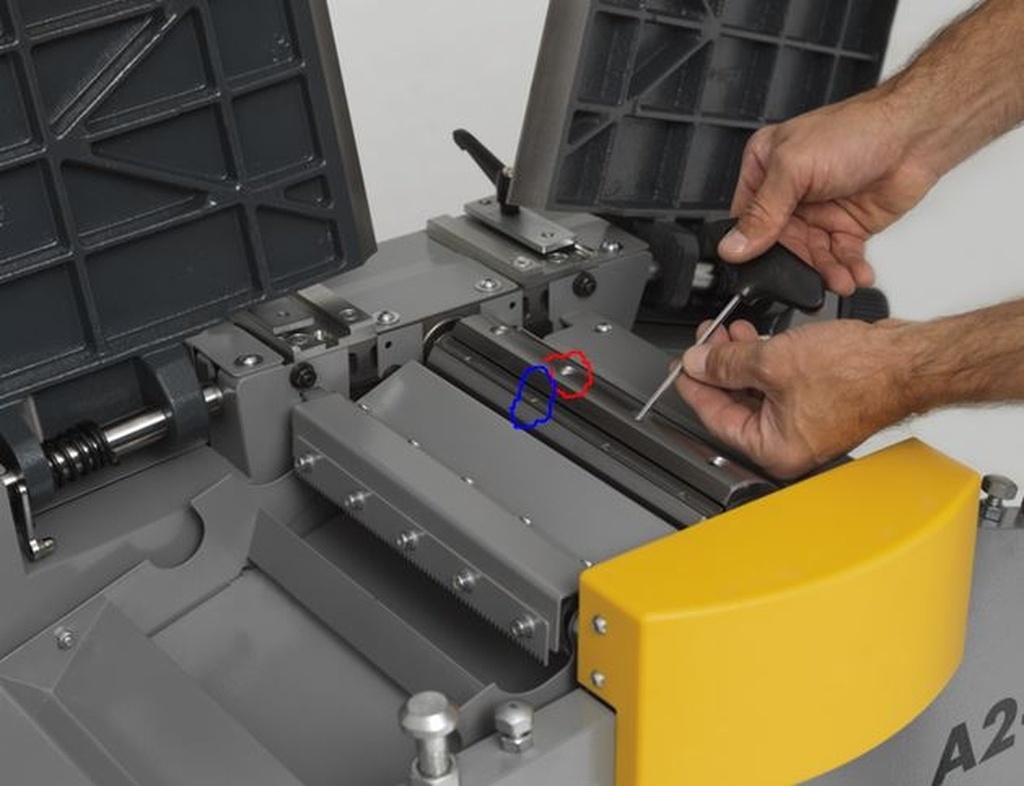

Bonjour. Je déterre ce sujet, mais je suis actuellement en réglage de cette machine (ancienne version aussi). Tu affirmes que les fers ne sont pas réglables mais c'est pourtant le cas. Cela se joue au niveau du porte-fer. Il y a 4 vis 6 pans creux 4mm pour régler la hauteur de chaque fer (entouré en bleu) et 4 vis 6 pans creux 6mm pour serrer le porte fer sur l'arbre (entouré en rouge). Le tout à faire 3 fois. Mon problème à moi c'est de trouver la notice de la vieille version car ma table d'entrée est plus basse au niveau du fer que en son bout...

Connectez-vous pour ajouter un commentaire.
