Bonjour à tous,
Je me lance dans la conception d'un ensemble lit et rangements pour une chambre d'enfant tout en contreplaqué. (A priori du 18mm, mais peut-être faut-il prévoir un peu plus épais?)
Je souhaite m'inspirer de ce que fait une boite US (casakids.com/).

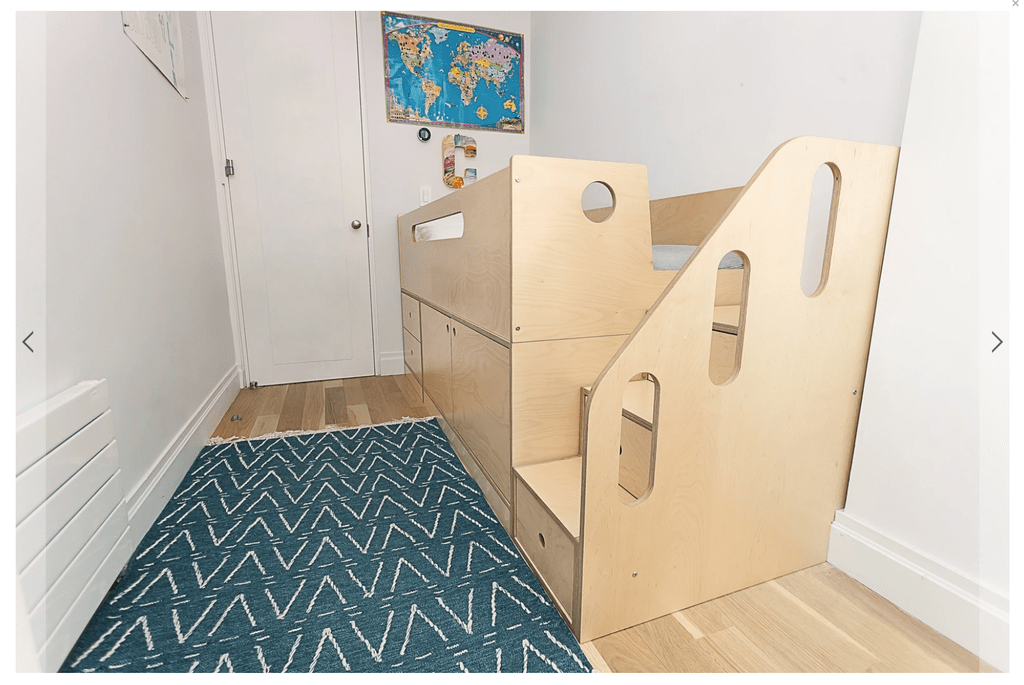

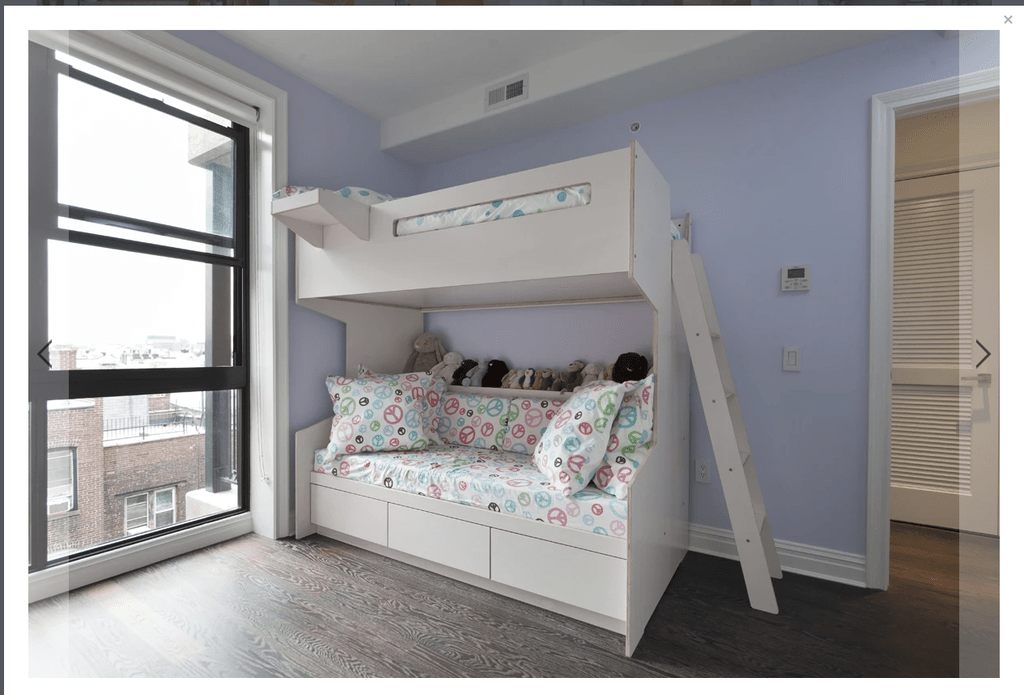

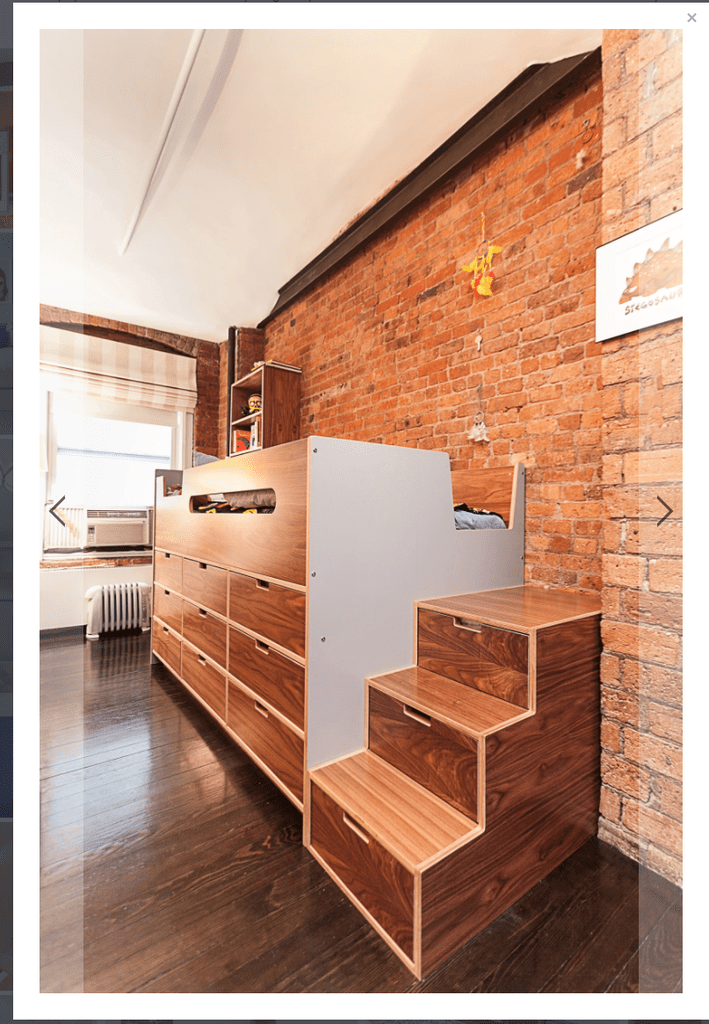

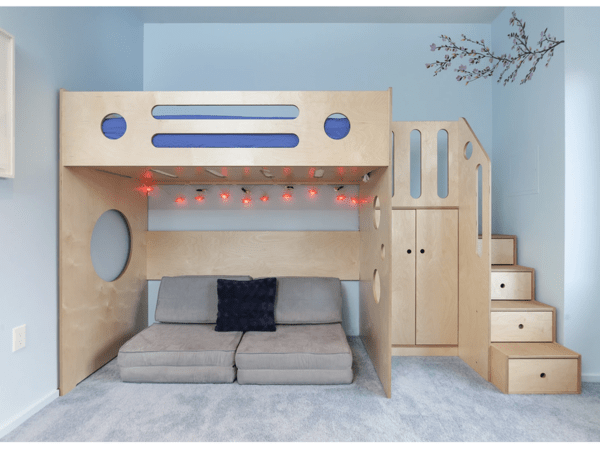

Je me pose des questions sur la façon dont les panneaux sont assemblés à 90°. Les assemblages doivent être sacrément solides pour assurer la rigidité des structures et supporter le poids des lits surélevés. Sur les photos ci-dessous, je ne vois que de simples vis ou tirefonds qui semblent traverser la tête et les pieds des lits pour venir se loger directement dans l'épaisseur des traverses. Mais impossible que l'assemblage soit assez solide comme ça, surtout avec la vis qui vient se loger dans le sens des couches de contreplaqué. Il doit donc y avoir autre chose. Je me creuse la tête, mais je ne comprends pas.
J'avais initialement pensé à des tasseaux vissés-colés sur la face interne des traverses, dans lesquels les vis traversant les pied/tête viendraient se loger, mais vu la position des têtes de vis ca n'est sans doute pas ça...

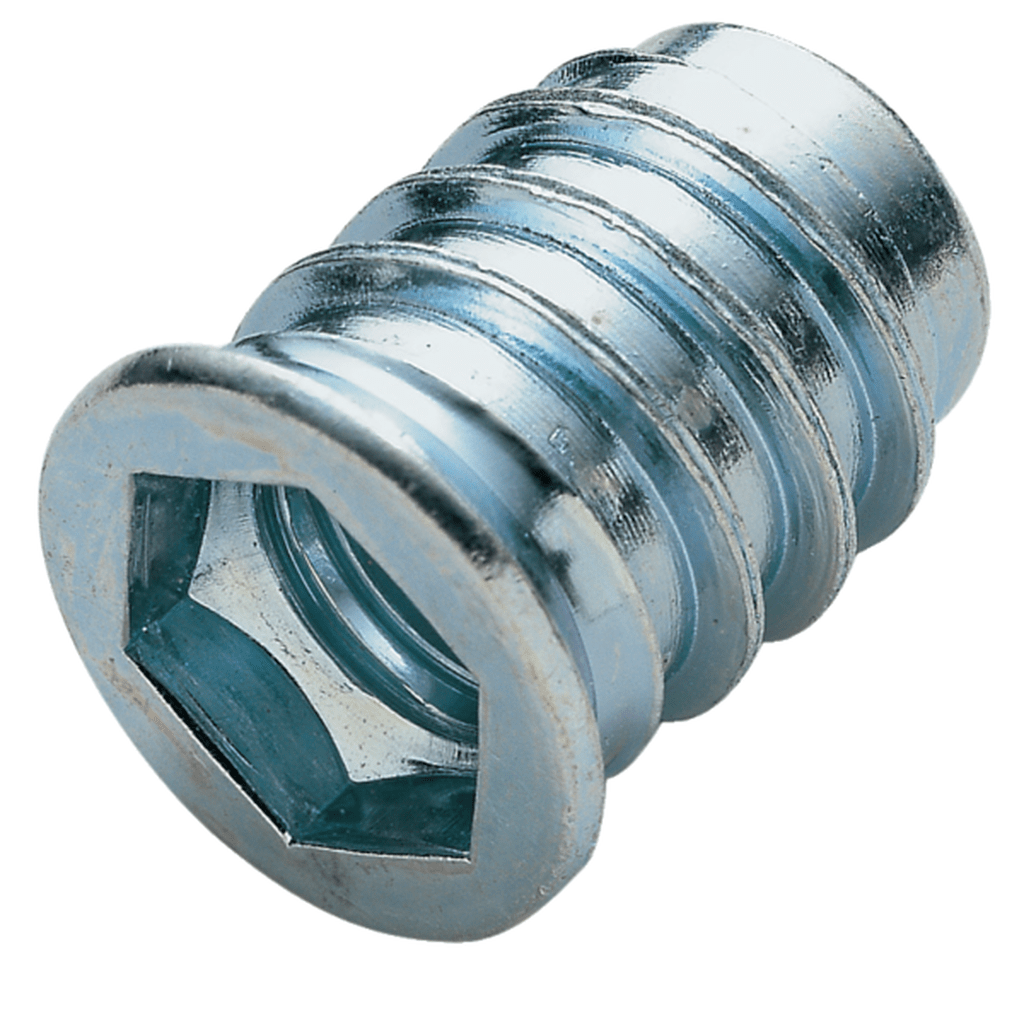

Autre possibilité : des inserts à visser, mais je n'ai jamais pratiqué. Est-il seulement possible de les utiliser comme ca en bois de bout, dans du CP? Si oui, ca me semble être le plus probable...
- Sinon peut-être un mélange entre vis biaises (après tout c'est aux US :)) et vis traversantes ? Mais je n'y crois pas trop.
Est-ce que quelqu'un aurait une idée du système utilisé ?
Merci d'avance pour votre aide!
4 réponses
bonjour

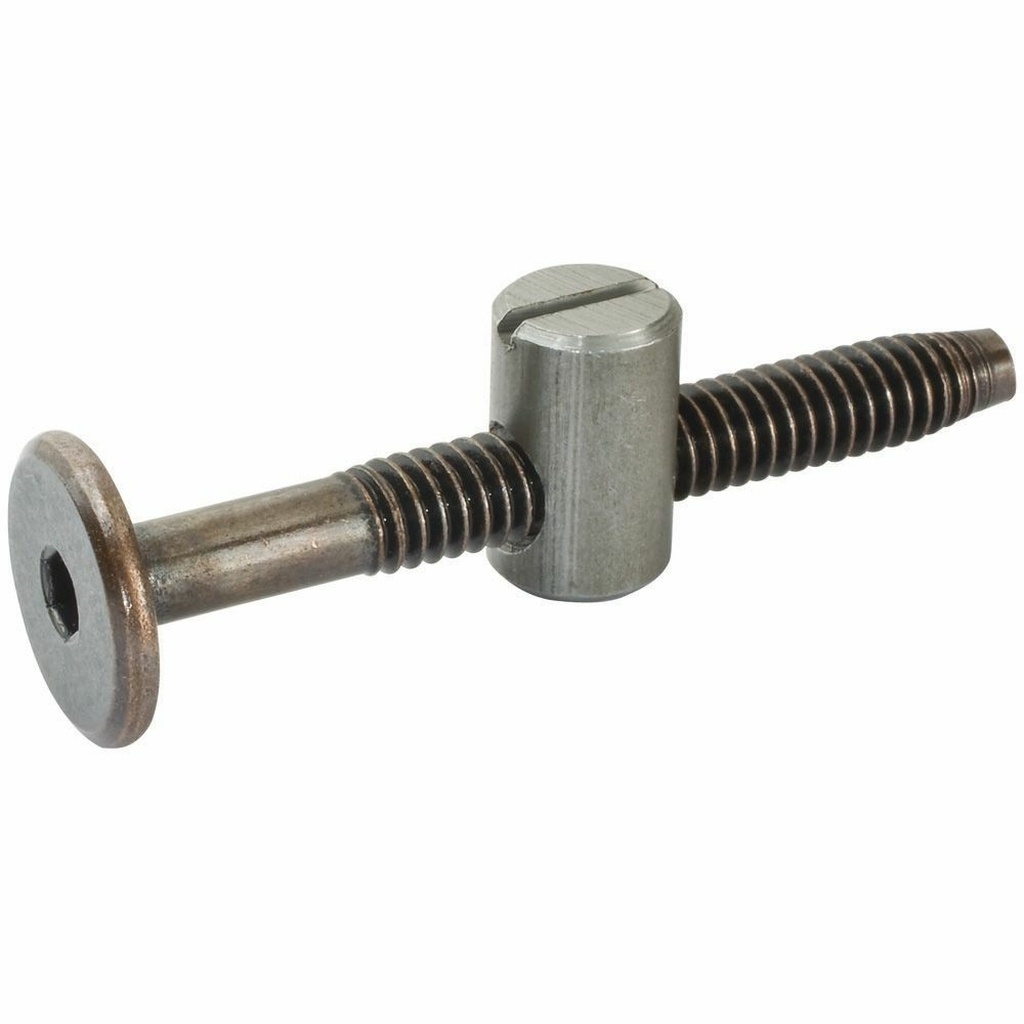

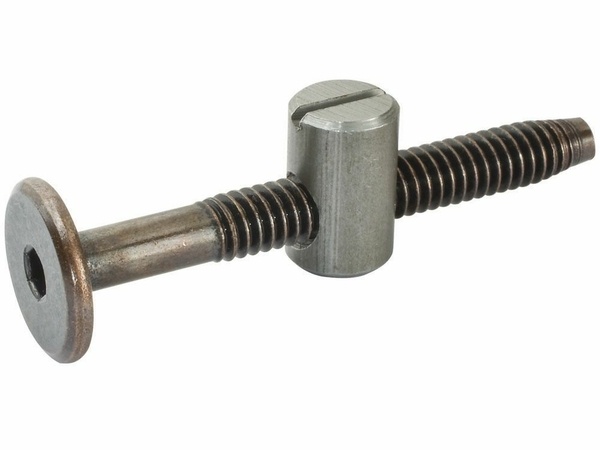

plutôt d accord avec la vis de rappel de ta photo avec l'inconvénient de la tête qui est visible sur le côté, mais une mise en oeuvre assez simple.
ce qui n'empêche pas de mettre des tourillons (sur 400mm tu pouurais mettre 2 vis de rappel et 2 ou 3 tourillons).
pour un système de tirant invisible, je pense que tu dois passer sur des systèmes élaborés (et chers ) type dominos festools. regarde
festool dominoteuse df500 téléchargement assemblage de plaques en onglet
festool domino amovible
tu peux aussi peut être trouver des "excentriques"
Plusieurs reponses:

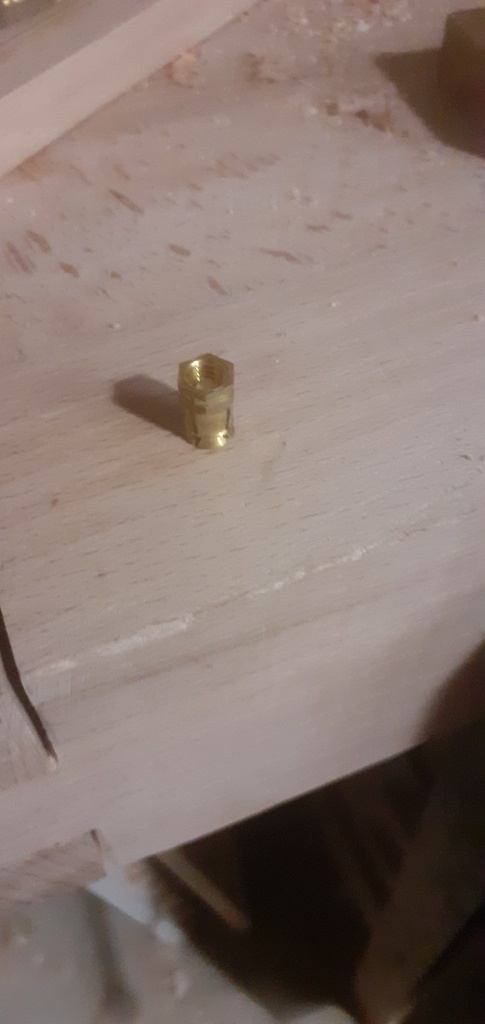

L'insert en bois de bout, ça se fait bien, ca dépend du modèle. Boris Beaulant en a utilisé pour un lit,et je valide puisque j'ai fait pareil depuis.

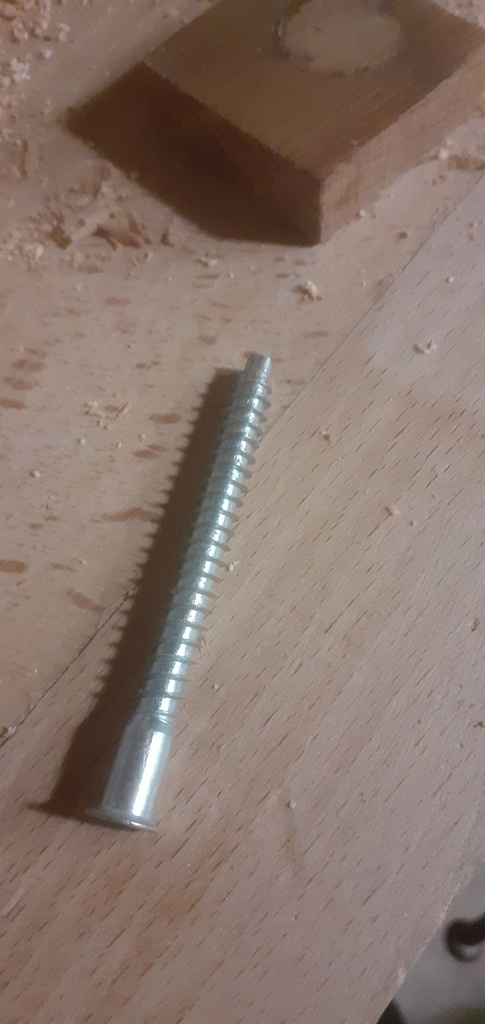

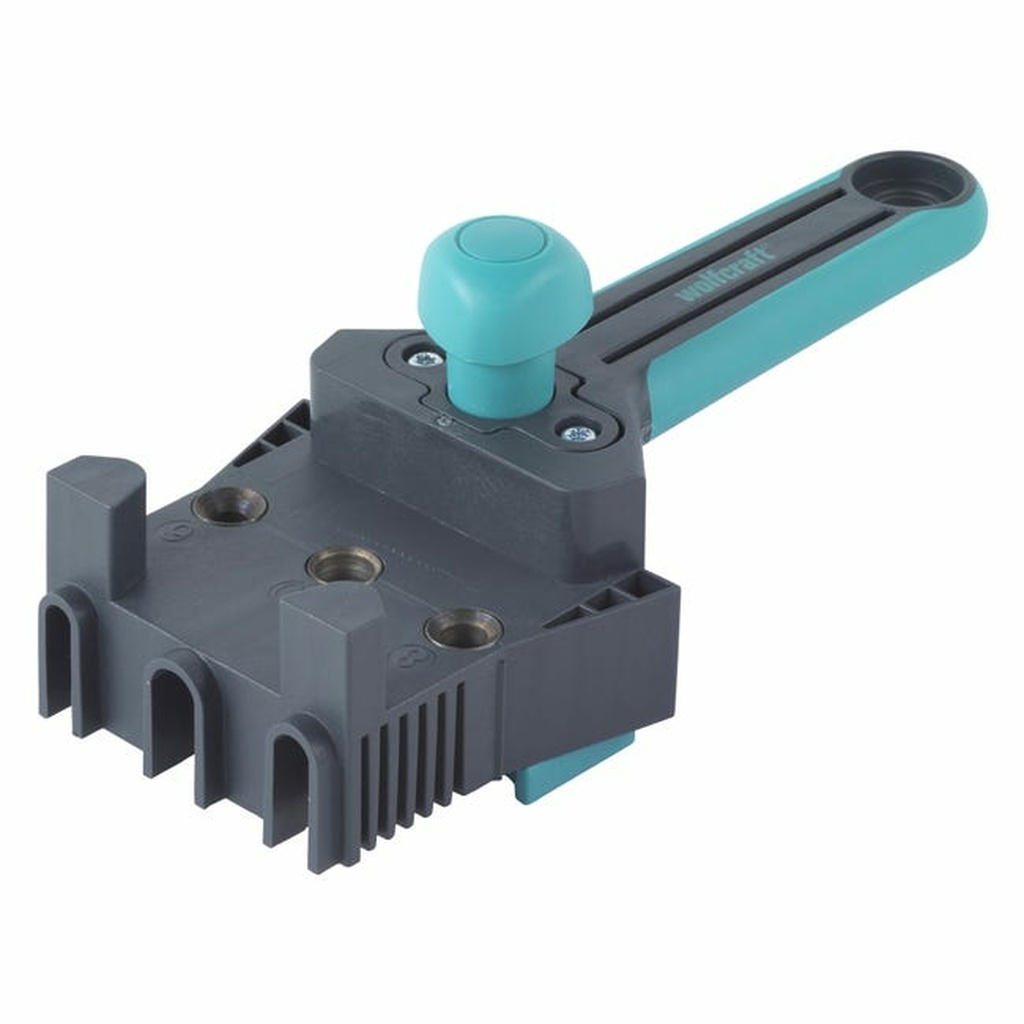

Sinon la plupart des lits de ce genre utilisent des tourillons. Se sont eux qui supportent le poids. Les vis sont là pour plaquer les planches entre elle, elles travaillent en traction. Le plus souvent sans insert, plutôt vis à assembler.

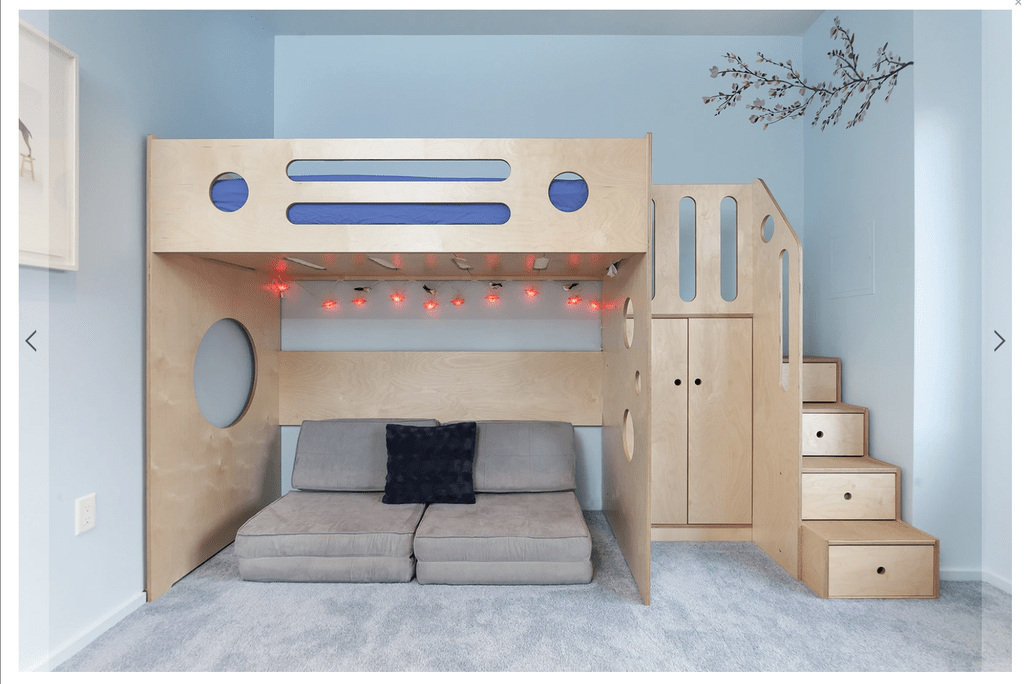

Sur ceux que tu montres, je verrais bien ce genre de chose. Un partie des vis est masquée par l'escalier, et les coffres de ceux-ci doivent être collés puis vissés au lit par vis masquée à l'intérieur.
A mon sens, avec du bon cp (bouleau, avec une bonne cohérence interne, pas du peuplier, qui est du carton...), tu peux assembler les panneaux en collant et vissant dans le chant. Cela tiendra.
Le seul endroit où il faudrait consolider, c'est l'arrimage du plancher du lit sur les panneaux-montants. A cette endroit, je collerai/boulonnerais (pas des vis, qui seraient en risque de cisaillement) des traverses en tasseaux sur les montants, et le lit reposerait sur ces tasseaux (plancher du lit vissé sur les tasseaux).
A mon sens, les inserts dans le bois de bout n'apportent rien. Pire, ils travaillent en cisaillement, avec plus beaucoup de matière au dessus et en dessous, donc, gros risque d'éclatement du cp.
