Bonjour,
Je suis un jeune charpentier, et pour un projet personnel,sur un raccord entre poteaux et jambes de force. J'aurais besoins de réaliser un assemblage dis Pied de cheval.
Cependant sur internet, je ne trouve aucune documentations la dessus.
Alors si avez un dessin, une vue en coupe, des détailles technique, dimensionnement,...Je serais preneur !
Un grand merci a vous pour votre temps et votre savoir !
Bien cordialement,
Corentin.B
2 réponses
bonjour
la règle essentielle est que l assemblage puisse reprendre l' effort à cet endroit la, que la pièce qui reçoit l'assemblage ne soit pas affaibli et quel puisse continuer sans problème sont office et que la pièce ne quitte pas sont logement suite a des déformations séchage ou autres
dans les charpente portant ferme cet assemblage a été utilisé avec plus ou moins de bonheur la cheville était peu efficace et aujourd'hui il faut remplacer la cheville par un tirefond ou une tige boulonnée
le charpentier de service
+1 pour le 1er paragraphe.
Pour le second, je resterai sur la 'Cheville bois à tire'.... pour un Assembblage de Charpente bien ajusté..... et que celui-ci soit "toujours en compression" sous les principaux Efforts (Attention toutefois aux Efforts dûs aux Vents Extremes).
Quand aux 'Liaisons Métalliques' , il y a trop à dire ici.... pour une bonne efficacité sur ces liaisons.
Cherche à ergot et dévêtissement latéral ! rcppm.org/blog...rs/vocabulaire/
Merci Sylvain. Il y a quelques Auteurs que je connaissais et qui m'ont bien aidés dans la Pratique sur du Bâtis Ancien.
Licence
pin.it/6BsWD1p
Si ça peut t'aider.
Merci beaucoup mais ces photos je les ai déjà vue. J'ai bien compris le principe mais je voudrais les règles pour le construire.
Cordialement

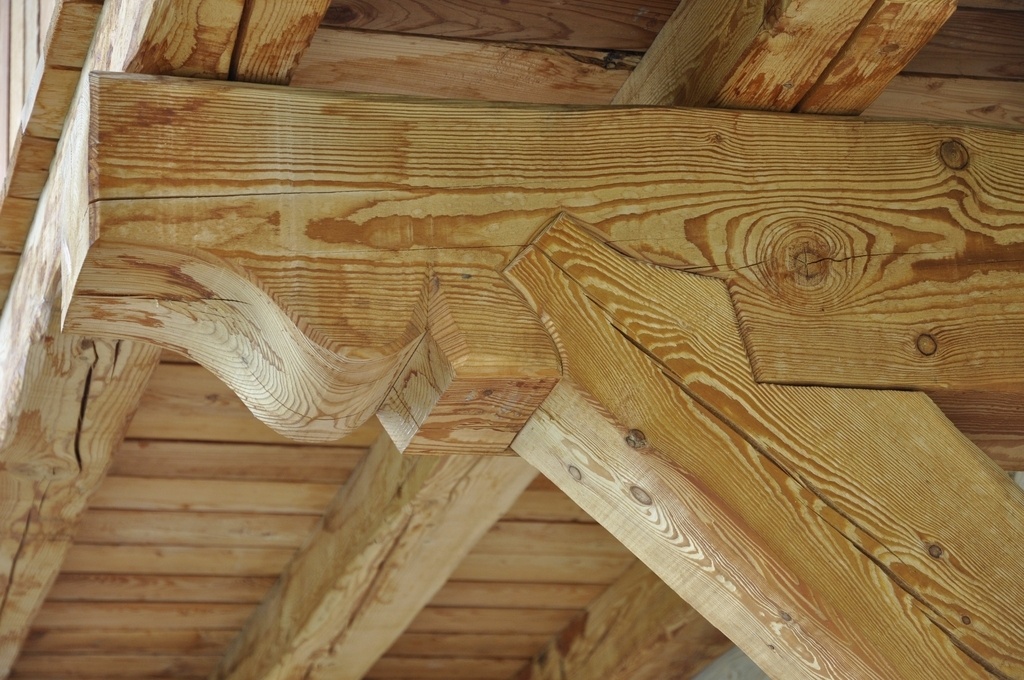

On en voit un là apparemment: charpente-chal...ucture-bois.php
Merci beaucoup et j'ai déjà farfouiller sur se site. Mais je voudrais avoir les règles et principes pour le construire.
Cordialement.
La règle est de ne pas dépasser le mi-bois dans les deux sens !
CharpentierDu74 La/les Règles à respecter, sont à découvrir/comprendre, si vous avez une bonne "vue spaciale", de cet Assemblage, du point de vue conception.... mais aussi du point de vue Résistance aux efforts... selon l'utilisation que vous voulez en faire (Pour vous ici Poteau/jambe de force). Celle annoncée par Sylvain en est une.... chercher et trouver les autres (Par un Dessin/Epure).... Donc vous cogitez et après, vous nous proposez vos propres solutions.... bonnes ou moins bonnes.
