Bonjour à tous,
Je souhaite réaliser (pour la première fois) un bahut. Mais je ne suis pas sûr de la conception de ma structure.
Pouvez-vous me dire à travers ce plan sketchup si ma conception est viable, ou faut-il faire autrement?
J'ai seulement réussi à insérer des images, comment fait-on pour mettre directement un fichier sketchup?
**
VOICI un lien sketchup avec une modification du plan suite à vos remarques
**
drive.google.c...iew?usp=sharing
Le meuble sera en noyer.
NB: Les tiroirs ne sont pas encore dessinés, ni le fond.

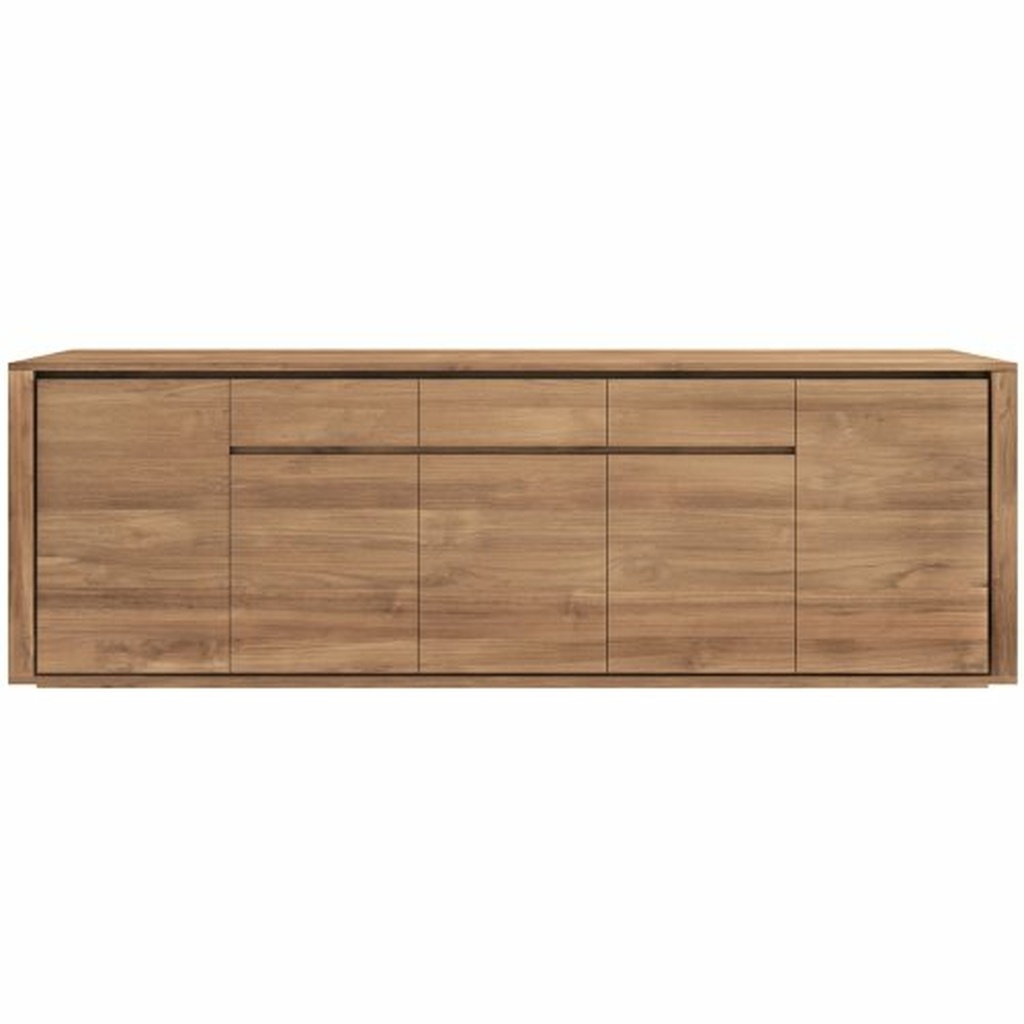

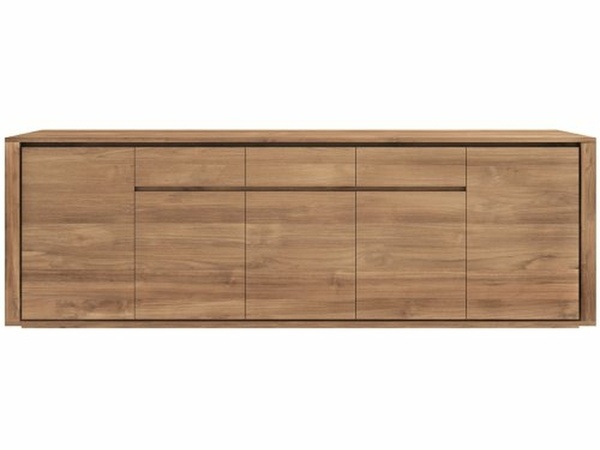

Voici le meuble qui me sert d'inspiration.
Mis à jour
3 réponses
Salut,
Difficile à dire, il nous manque des éléments, mais si tu mets un contreventement, à priori, pas de problème.
Je te ferais des remarques quant à l’ergonomie :
On ne voit pas bien la taille des encoches pour les poignées, mais elles me semblent trop petites pour une bonne préhension.
JE trouve dommage de cloisonner l’intérieur du bahut de la sorte : tu te limites en terme de possibilité de rangement. Selon moi, au moins pou la partie centrale avec les tiroirs, tu devrais faire un structure montants traverse classique afin de ne pas mettre de parois à l'intérieur.
Bonsoir titimaster !
Effectivement pour les encoches c'est un peu juste mais le plan n'est qu'a son ébauche.Je me suis basé sur la partie qu'il y a derrière l'encoche qui cache l'intérieur du meuble mais je vais devoir l'agrandir.
Pour ce qui est des cloisons je vais réfléchir à ta proposition qui me permettra effectivement de gagner de la place.
Merci
Très bonne suggestion, c'est ce que j'ai fais comme choix quand j'ai acheté un nouveau vaisselier. On peut optimiser son rangement.
Bonjour,
J'ai plusieurs question avant de dire si oui ou non la conception est bonne.
Comment sont assemblées les différente parties?
Est-ce que les sens de fil présent sur ton plan sont ceux que tu donnera à tes pièces?
Tout le meuble est en massif ou ce sont des panneaux plaqué?
Peux-tu nous donner les dimensions?
Bonsoir mathieudelyon !
Je pensais assembler les différents panneaux avec des lamellos.
Pour le sens du fil, c'est plutôt comme sur la photo et non mon plan.
Le meuble sera en massif, 25mm pour les plateaux inf et sup et le côtés. 20 mm pour les panneaux intérieurs et les portes.
Pour les dimensions: h900 L2480 P556, sans la base de 20mm de hauteur.
Traditionnellement on faisait montants traverses avec un panneau au centre afin de mieux gérer les déformations du bois.
On avais aussi bien souvent une essence moins noble en intérieur de caisse (libre à toi de tout faire en noyer)
Les fonds étaient sur le même principe avec montant traverse, montant intermédiaire, toujours pour les mêmes raisons de limitation des déformations.
Je ne sais pas quelle esthétique global tu veux, mais peut être tu peux revoir ta conception afin d'éviter d'éventuel désagrément plus tard.
Tout en gardant un esthétique assez moderne.
Regarde ce qui à été fait [ici] (
Bien faire attention à l'orientation de tes pièces.
Pour l'esthétique je voudrais plus me rapprocher du 2ème exemple, je ne souhaite pas voir mes montants et traverses.
Je vais refaire un plan avec une structure à l'intérieur et mes panneaux de noyer qui viendront tout recouvrir.
Pour la structure, j'ai du pitchpin, est-ce que cela peut convenir?
Pour l'orientation des pièces je souhaite faire les portes et tiroirs dans un seul panneau pour garder la continuité du fil du bois, il n'y aura donc pas de cadre.
Bonjour Apachouille !
Sauf miraud, je ne vois pas de contreventement... ou alors c'est le fond qui maintiendra l'ensemble, comme sur les meubles suédois ? Attention qu'il ne s'écroule pas comme un château de cartes ! Enfin vu les dimensions il ne risque pas de s'écrouler, mais les portes pourraient se toucher, les tiroirs ne plus s'ouvrir...

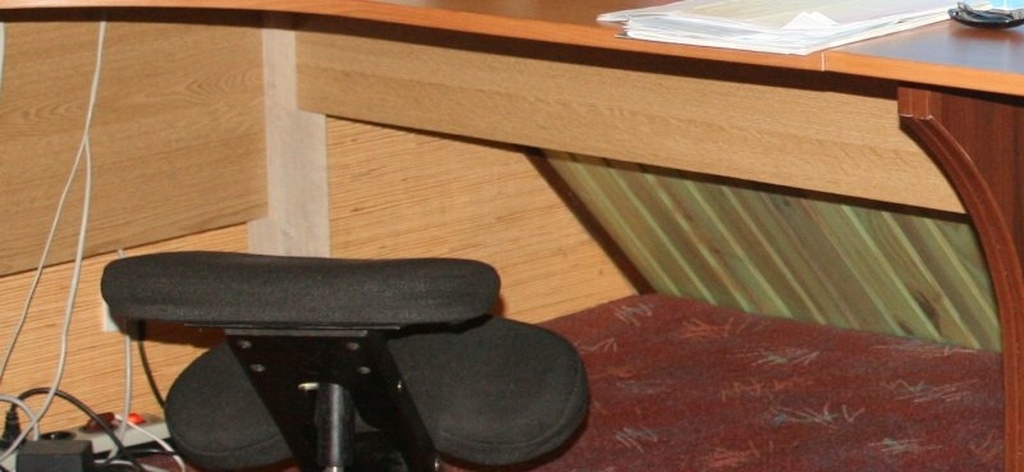

Pourquoi pas... ou, comme ton meuble sera en noyer massif, une simple planche horizontale sur tout la longueur, à l'arrière en haut (cf. image). Une planche de 20 cm de haut, c'est déjà hyper costaud. La planche tient la structure, ce qui ne t'empêche pas de mettre des panneaux plus fins (et pas forcément en noyer) pour fermer l'arrière.
