domi91

Coordonneées axes d'arcs de cercle sur sketchup

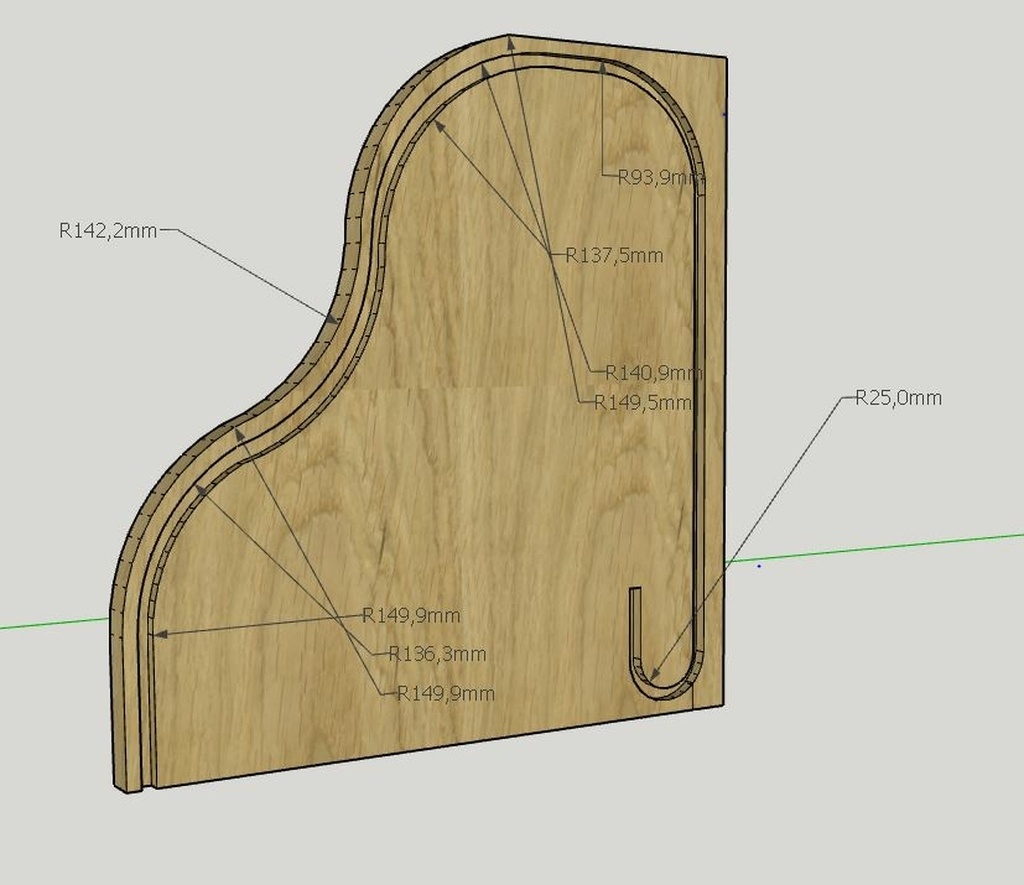

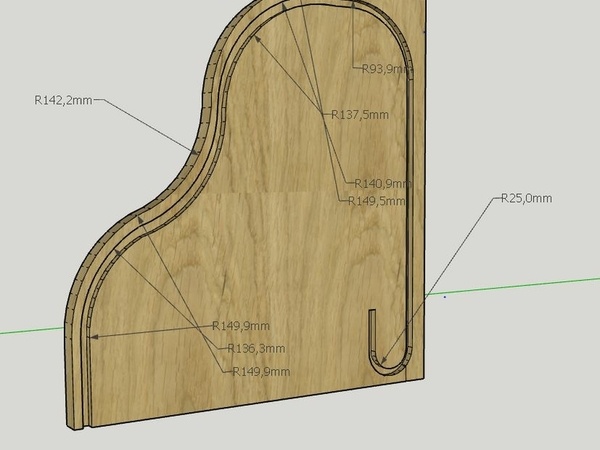

Bonjour, je débute avec Sketchup, j'ai dessiné les montants d'un caisson qui va recevoir un rideau,
j'ai défini les arcs des profils mais je n'arrive pas à coter les centres des arcs que je dois reporter sur la pièce de bois pour usiner à la défonceuse.
merci d'avance pour votre aide et conseils
DR

domi91

Merci à tous pour vos réponses !

sylvainlefrancomtois
( Modifié )

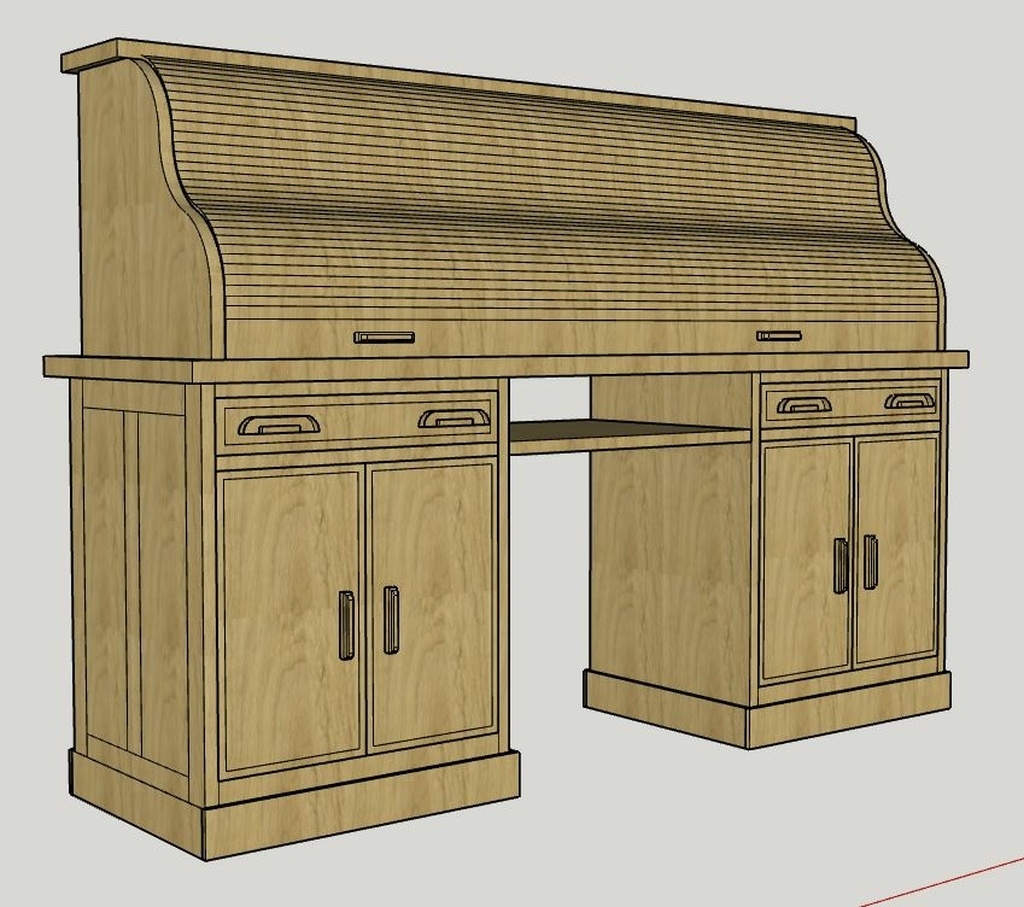

Tien un lien sur les bureaux américain , tu trouveras peut être d'autres réponses !

van-vliet.org/...lltopdesk.shtml

pinterest.fr/p...83692103102353/

Connectez-vous pour ajouter un commentaire.
?

4 réponses

2
EstOuest

Tu peux ajouter un point de guidage sur le point de centre d'un arc ou d'une courbe : Clic droit sur la courbe > rechercher le centre
Ça permet ensuite d'accrocher sur ce point avec l'outil de cotation (ou un autre outil de ton choix)

Connectez-vous pour ajouter un commentaire.
1
Boris Beaulant
( Modifié )

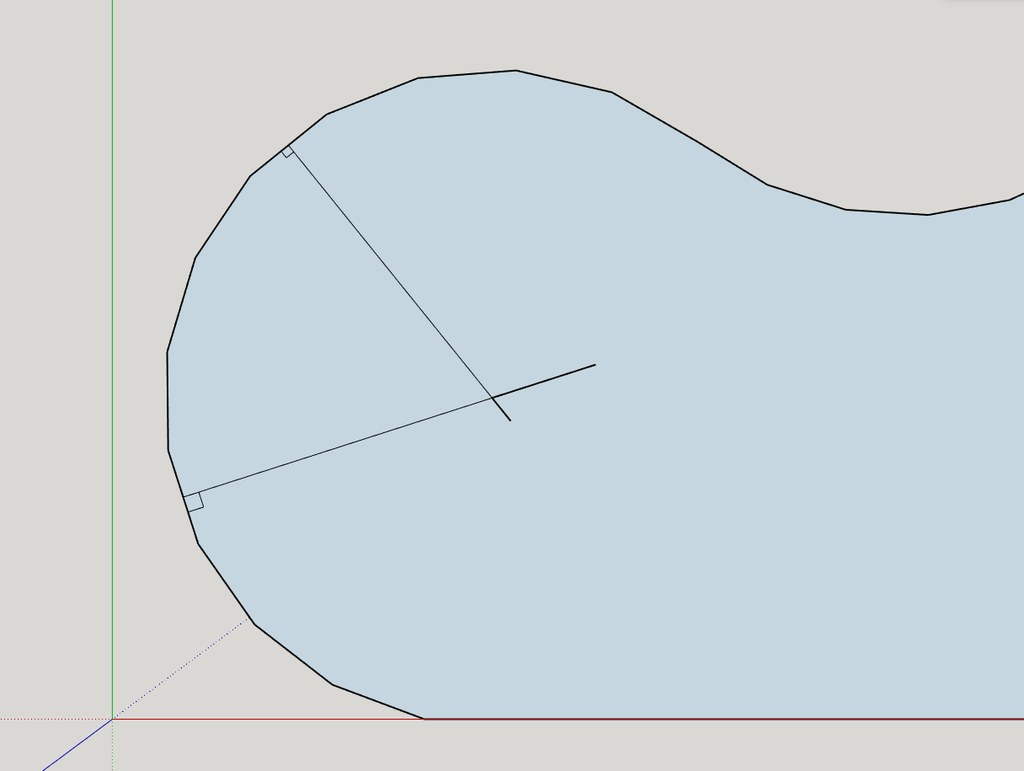

Si ta courbe est complètement dégroupée, en plein de segments, tu peux toujours tracer deux médiatrices de deux portions de chaque arc. Elles vont se couper au centre de l'arc.

Mis à jour
sylvainlefrancomtois

+1 issu de la méthode initiale centre d'un cercle par trois points en géométrie !

EstOuest
( Modifié )

Pour retrouver le point de centre d'une courbe éclaté,(et ça arrive fréquemment) tu peux utiliser le plugin Arc CenterPoint Finder de Chris Fulmer : Sélectionne 2 segments jointifs et lance le plugin.
Ça fait le même boulot que de tracer les médiatrices, mais en plus rapide :)

Boris Beaulant

Avec l'inférence (départ au centre magnétique et segment automatiquement perpendiculaire en rose), les médiatrices se tracent facilement aussi 😉.

Connectez-vous pour ajouter un commentaire.
0
José Das Neves

Pour ce qui est de la conception de ton meuble, le rideau risque de coincer au dernièr virage.
Pourquoi ce virage d'ailleurs ?
Pourquoi ne pas finir horizontalement dessous ?

domi91

Merci pour le commentaire le problème c'est que je n'ai pas de débattement en dessous

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois
( Modifié )

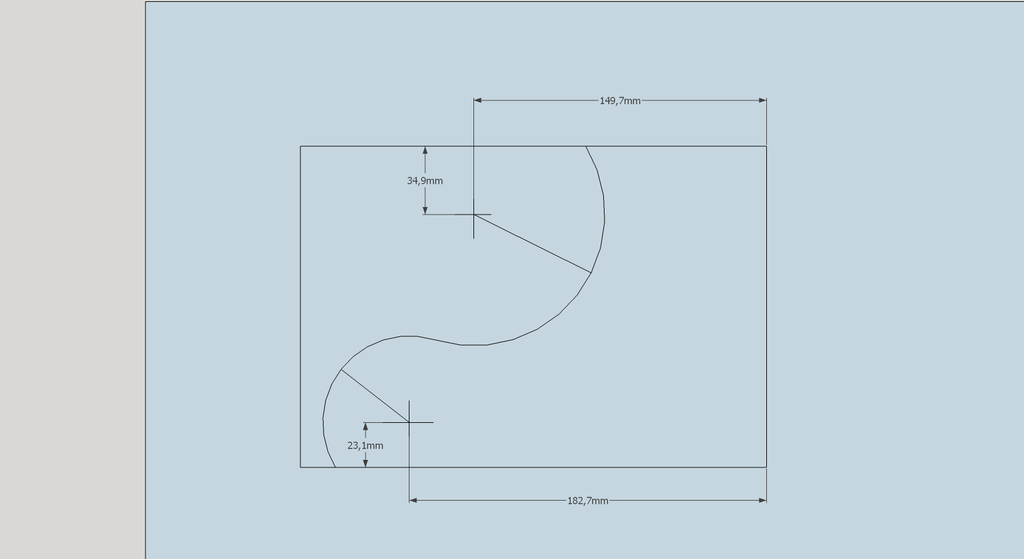

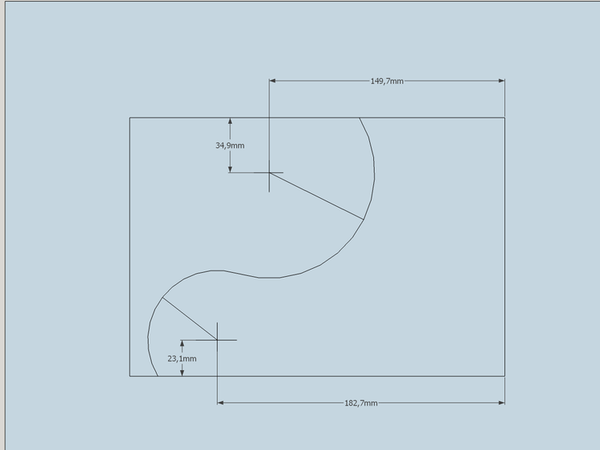

Hello Dessines en plus de tes cotes de rayons, tes axes avec des lignes horizontales/verticales et tu pourras coter !

Mis à jour
Connectez-vous pour ajouter un commentaire.
