French cleat system : poids maximum pour meuble suspendu

Pour un poids un peu important, intuitivement, plutôt qu'un tasseau "carré", je prendrais une planche (avec le chant du haut coupé en biais, bien sur), disons 10 cm de large, vissées au mur par des chevilles en haut et en bas. Cela permet de répartir les efforts, d'arrachement et de cisaillement.

Ensuite, tout dépend du type de chevilles, et comment elles sont scellées dans le mur.

Bonjour
A ce que j'en ai compris, le french cleat est d'autant plus efficace que la masse suspendue est proche du mur et basse par rapport au french cleat. Si le centre de gravité/de poussée se situe sous la perpendiculaire au plan de contact (approximativement sous le plan à 45° vers le bas qui passe par le french cleat), la force résultante plaquera le tout contre le mur, et ça ne sortira pas.
s'il est au dessus de ce plan, la force résultante tendra à faire basculer le tout et à faire sortir le french cleat de son logement
C'est pourquoi je pense qu'il vaut mieux utiliser ce système pour des meubles dont la profondeur est plus petite que la hauteur entre le french cleat et le point d'appui bas.
Cela dit, la résistance du montage dépend surtout de celle des fixations dans le mur, qui travaillent pour partie en cisaillement, partie en arrachement (plus le rapport distance du centre de gravité/hauteur est petit, plus le travail se fera en cisaillement, plus il est grand, plus il se fera en arrachement.
Ça dépendra donc du nombre de vis, de leur longueur, diamètre et du type de chevilles. sauf à employer un bois très mou, il ne devrait pas y avoir de problème lié au bois lui-mème, avec les précautions d'usage (avant-trou, fraisage du logement de la tête de vis).

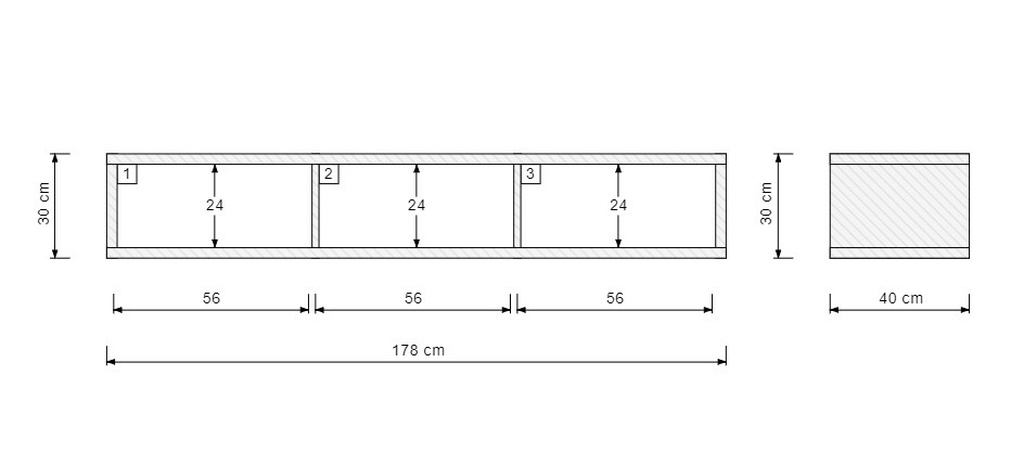

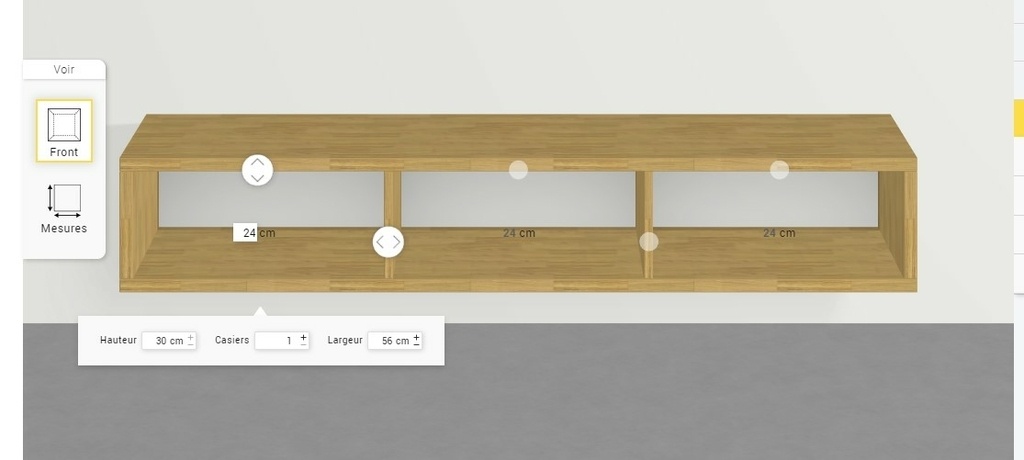

Dans le cas de votre plan, il y a un risque car la profondeur (40 cm) est supérieur à la hauteur (30 cm hors-tout, dont il faut déduire la hauteur du french cleat...)
Je vous suggère donc de le modifier pour reporter le point d'appui en bas à au moins 40 cm du french cleat, par ex en ajoutant un second niveau de niche/tiroir sur tout la longueur ou seulement à gauche et à droite, avec les parois latérales d'un seul morceau, pour l'esthétique et la solidité.
Cordialement

Bonjour
Dans ta problématique je pense que le système que tu choisiras sera parfait, la qualité de ta réalisation dépendra surtout de la qualité de ton chevillage dans le mur. Des chevilles adaptées à la nature de la paroi et le diamètre/longueur des vis adaptées aux chevilles.
Ce n'est pas plus compliqué. Une cheville bien ancré prend des charges importantes, bien au delà de tes projets, alors en les multipliant!!!!

L'avantage du french cleat est qu'on peut déplacer les éléments suspendus, ce qui n'est pas vraiment utile ici tout en posant des soucis de stabilité
J'ai placé 5 meubles suspendus (3 m de long - 80 cm de haut) et bien remplis d'une firme suédoise sur un rail métallique sans aucun souci.
J'ai aussi des meubles suspendus à l'aide de
qama.fr/images...061_00000_2.jpg
Cela prend un peu de place à l'intérieur du meuble, mais c'est réglable dans les 3 dimensions.
l'important est d'avoir de bonnes fixations dans le mur...

bonjour,
j'envisage de faire le même type de meuble (meuble multimédia) mais les dimensions seraient plutôt, 45 cm de haut et 70 cm de large!!!!! le tout sur 4m de long. l'ensemble devrait être assez lourd entre le meuble en lui même et les équipements multimédia (ampli, console de jeux, projecteur UST, box, ...)
pensez vous que des French cleat feraient l'affaire?
sinon, avez d'autres idées pour suspendre un tel meuble.
merci

Ton meuble fera plus de 20 kg tes panneaux longs de 1,78 vont déjà peuser plus de 10kg chacun mais comme tout le monde l'a dit avant moi les french cleat feront très bien l'affaire. L'idée de Kentaro est très bien pour répartir la charge et dans le béton tu auras un très bon encrage.

Salut.

Le french cleat encaissera largement les 30kg. Ce qui compte est de bien repartir le poids.
Je te mets Le lien d'un meuble que j'ai suspendu sur ce principe. Au doigt mouillé il fait un zéro de plus chargé.

Pour l'approvisionnement en chêne massif, si tu veux du lamellé-collé en panneaux de 22mm tu peux te diriger vers le panobois/gedibois/panofrance de ton coin.
Ils auront de bien meilleur tarifs que le bricomachin.
