tedduf

Quelle technique d'assemblage de piétement avec pieds à 45°?

Bonjour à tous,

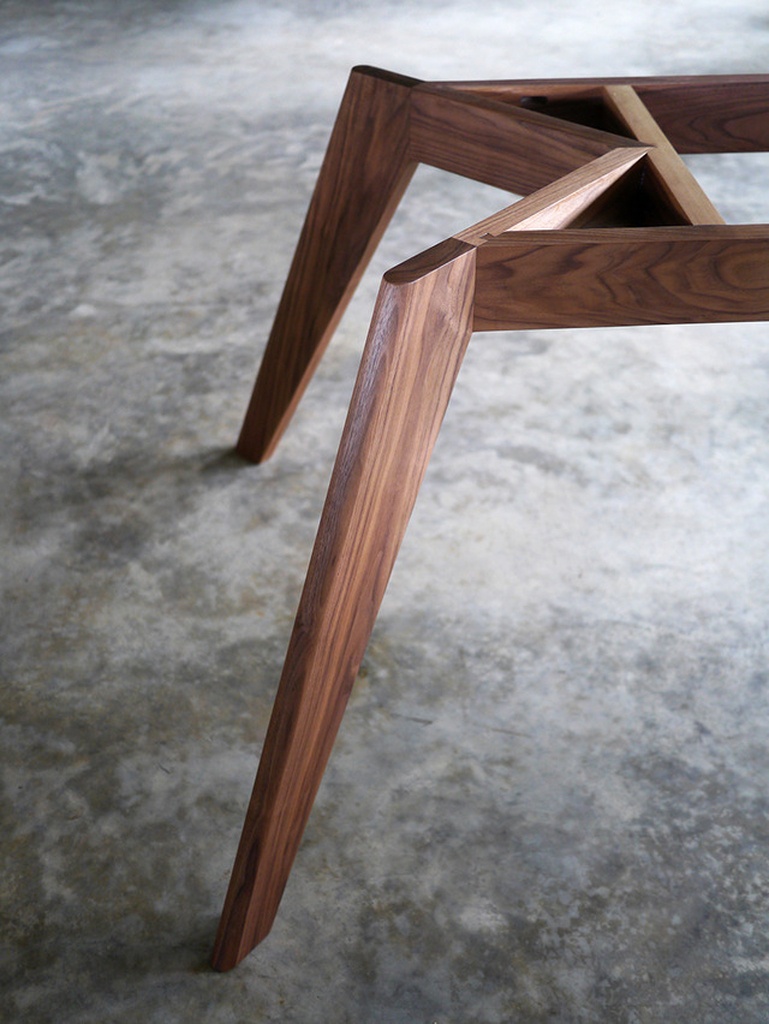

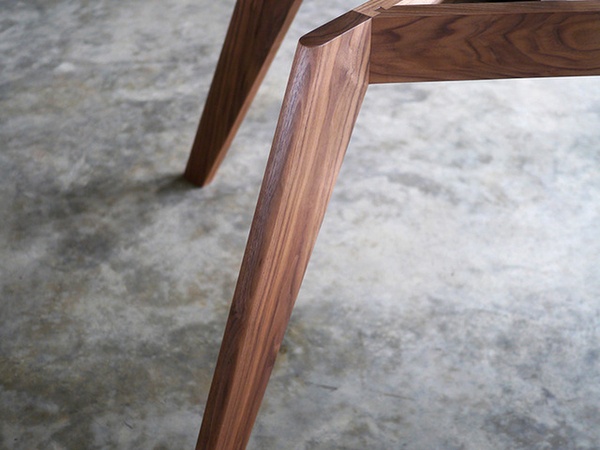

J'ai une table de salle à manger à réaliser, et je me creuse le ciboulot sur l'assemblage du piétement. Les pieds seront à 45°, càd qu'ils partent vers les coins. Je joins une image pompée sur le net (source ici)

Superbe, mais les queues d'aronde sur les traverses d'onglet, ca ne va pas le faire. Un jour, sûrement ;-)

Je cherche donc un assemblage plus simple, et cerise sur le pompon, qui me permettrait de monter la table sur son lieu de destination, question de facilité de transport.

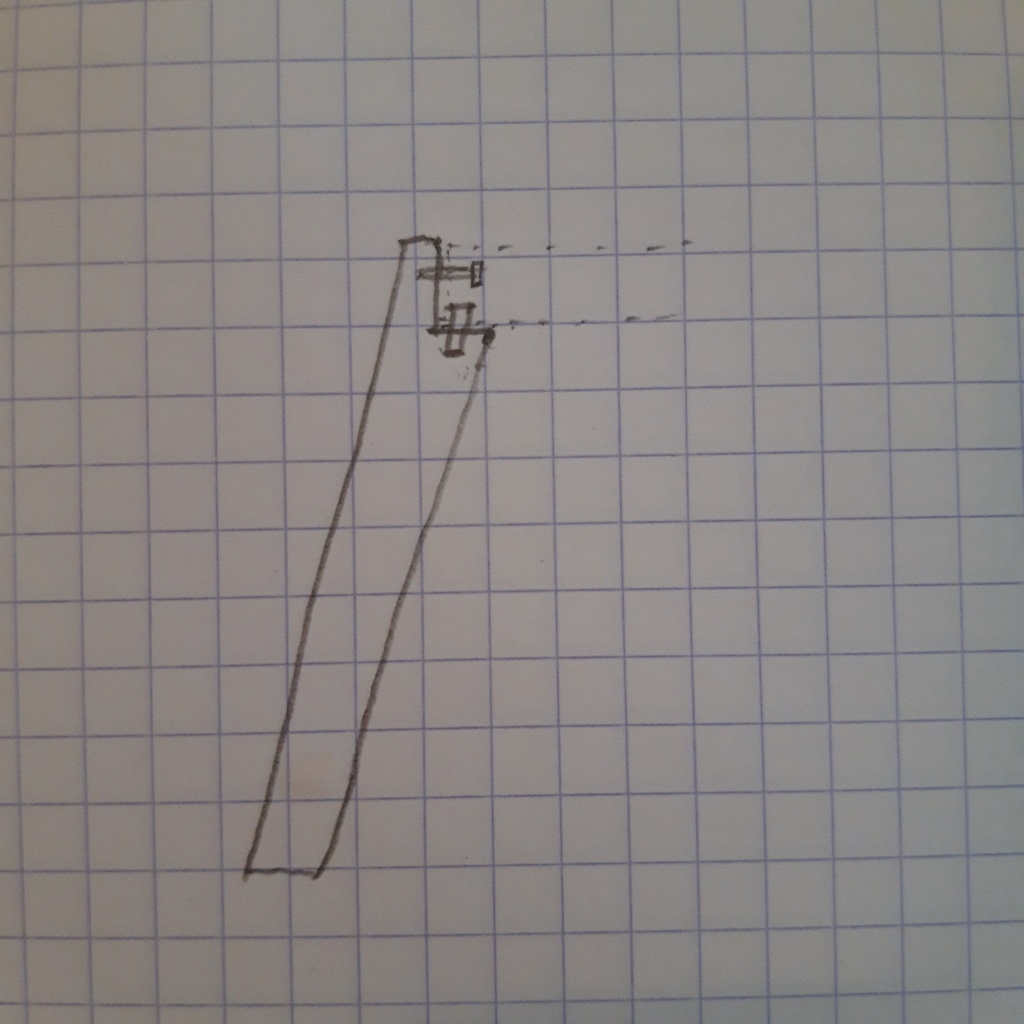

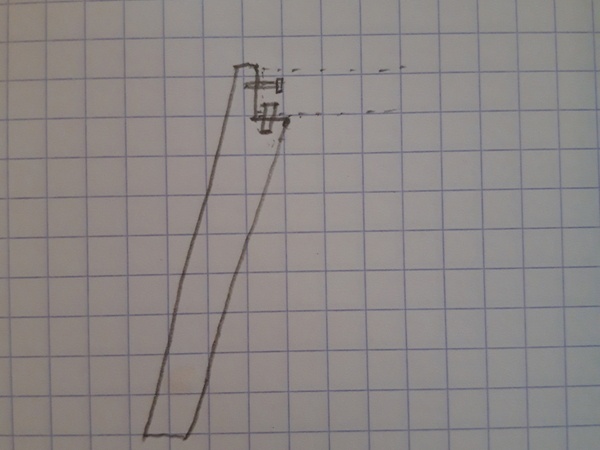

Je vous soumets une idée: construire le cadre du piétement d'abord, puis y insérer les pieds à l'aide de faux tenons et un écrou pour tenir le tout. J'ai tenté un croquis:

Est-ce que dans ce cas, la force exercée sur les pieds est correctement répartie? Détail qui peut avoir son importance, la table est grande (plateau de 2400x1000 en massif, avec traverses de redressement, évidemment). Y a-t-il des procédés meilleurs / plus simples / plus logiques? Je sens bien que oui, mais je bloque et ca m'énerve 😤😜

Merci beaucoup pour votre aide!

Edouard

PS: j'ai une Domino XL, les éléments d'assemblage en 14 ou en 8 sont donc une option.

Connectez-vous pour ajouter un commentaire.
?

4 réponses

1
Le Riflard et la Varlope

Enfourchement, double tenon si les sections sont épaissies, tenon mortaises tout simplement (ou tenon flottant) comme dit Palissandre débouchant pourquoi pas.
Une âme pour faire liaison comme proposé par Kentaro
Assemblages à la Maloof.
Et pour rester dans les techniques utilisées sur la photo une queue d'aronde comme l'assemblage des traverses.
Je vois plein de possibilités et j'en oublie sûrement... On est sur de la table basse déco par sur la construction d'un établi ou d'un billot. Si ça fonctionne pour des chaises qui sont bien plus sollicitées ça fonctionnera pour qqs verres à l'apéro et poser ses jambes, assis dans le canap après une bonne journée de taf à regarder les dernières créas postées sur l'ADB ;)

Santé !
( Modifié )

ça fonctionnera pour qqs verres à l'apéro et poser ses jambes, assis dans le canap

Faut juste pas vivre dans ma famille avec 2 gamins de 10 et 8 ans assis en tailleur sur la table 😅

Le Riflard et la Varlope
( Modifié )

titimaster Bein oui mais si tu sais pas leur faire cours de yoga ailleurs que sur la table basse aussi... Que veux-tu... Pauvres petits

Kentaro
( Modifié )

Le Riflard et la Varlope La question porte sur une table de salle à manger. Les contraintes sur une grande table ne sont pas les mêmes que sur une petite table basse de salon. Les effets de déport et de levier sont bien plus amplifiés.

Mais il est vrai que les gens ont pris l'habitude, avec ce qui est proposé dans les grandes surfaces d'ameublement, à des tables qui sont plus des plats de nouilles que des vrais tables...

Le Riflard et la Varlope
( Modifié )

Kentaro J'ai lu trop vite alors mais ça peut fonctionner aussi pour de la table à manger. Après c'est vrai qu'on peut pas toujours tout avoir, le look et la solidité. Sans parler des tables des grandes surfaces où là c'est clair des fois ça fait peur!

Connectez-vous pour ajouter un commentaire.
1
Kentaro
( Modifié )

C'est joli, ces structures minimalistes, qui sont censées défier les lois habituelles de la construction...

Tenons mortaises, pourquoi pas, disons que cela va tenir debout, et que cela ne s'écroulera pas sous son propre poids... Mais en terme de rigidité et de robustesse, je suis beaucoup plus dubitatif...

Mettre des vis, cela n'arrangera rien, cela va s'arracher.

Faudra pas s'assoir sur la table ou monter dessus pour changer une lampe.

Personnellement, pour ce genre de structure, je ne vois qu'un seul montage:

faire un sandwich: le pieds et la traverse sont séparés en deux parties dans la longueur. Au milieu on place une équerre en métal (ou en contreplaqué de très bonne qualité, le mieux, c'est du cp aviation), assez longue de chaque coté. Les équerres sont noyées dans le bois. Et on recolle le sandwich, avec des tenons traversant l'ensemble.

Ce n'est peut-être pas "tradi", mais dans ce cas, on a quelque chose qui, à mon sens, et selon mes critères à moi, tiendra bien mieux la route.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Oak
( Modifié )

Et pourquoi pas un enfourchement chevillé ?

Dont le tenon serait sur les traverses.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Palissandre

Je vois rien d'extraordinaire tenon mortaises au plus simple

Connectez-vous pour ajouter un commentaire.
