Bonjour à tous,

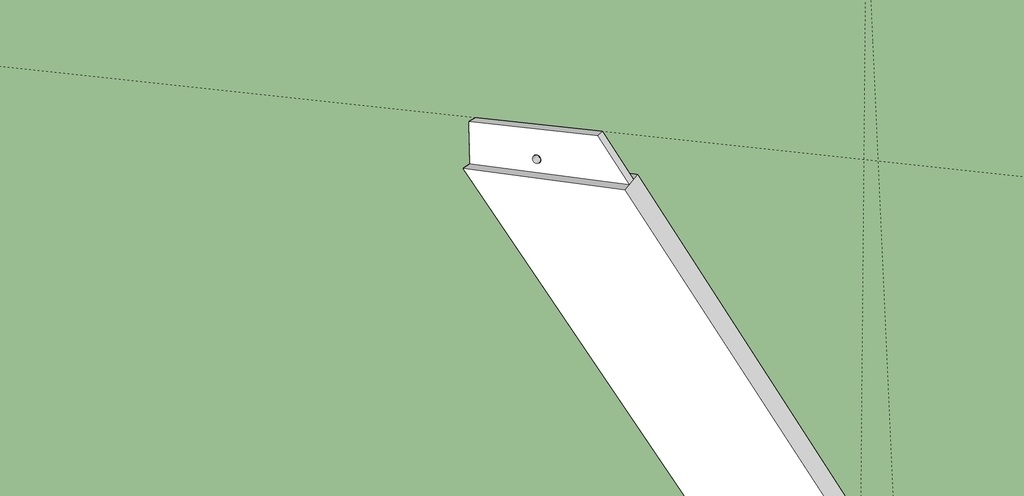

Je dois faire un assemblage tenon-mortaise de contrefiches avec des sections de 175x63mm.
La charge supportée sera assez faible (plaque en polycarbonate) et sa dimension est de 4,5 x 5,5m
Si je respecte la règle des 1/3 je me retrouve avec un tenon de 58x21mm.
Je pensais partir sur des chevilles de 12mm ou 14 mm, mais est-ce suffisant.
Si je pars sur du classique donc 20mm mon tenon ne sera pas assez solide je pense.
Ou il y a t-il une autre solution ou cheville de 12,14mm ça passe ?
Merci pour votre aide.
4 réponses
Je mets mon petit grain de sel:
- En général tenon de 3cm de large et basta, la largeur de la jauge, ça sera plus facile pour faire les mortaises... si bien sur tu les fais avec une mortaiseuse avec une chaîne de 30!
- Mortaises de 8 de profondeur pour des tenons de 7 de long, c'est la base.
- J'ai toujours chevillé en chantier à la cheville de 18, avec un tenon de bonne longueur, il n'y a pas de soucis.
D'accord avec ce qui a été dit par Gcloarec pour les embrèvements!
Et 175*63, ça me paraît bien surdimensionné pour la structure dont tu nous parles... Mais bon, ça ne bougera pas.
Bonjour,
Précision : je débute en charpente attends d'autres réponses mais je me permet quand même une petite contrbution :
la cheville n'a pas de rôle structurel mais uniquement à maintenir les pièces pendant le levage etc... Il faut surtout qu'elle n'affaiblissent pas ton tenon. Après entre 12 et 14 .... Franchement je sais pas si une est mieux que l'autre.
Autre point les contrefiches normalement sont en embrèvements et donc le tenon n'a qu'un rôle secondaire dans la tenue c'est surtout la zone d'appui qui va travailler.
Donc si tu respectes la règle des 1/3 tu devrais pas trop être dans les choux.
Ceci dit en charpente normalement on se pose pas de question sur la largeur du tenon : C'est la largeur de la mortaise à chaine qui le détermine ! Ce qui donne des mortaise pour moi de 80 de profondeur par environ 30 de large si je me souviens bien. Il existe des chaînes plus large mais moins je crois pas.
le lien biblique que tu connais peut être déjà dont je sors une grande partie de ce que je te raconte :
bonjour
la cheville a un rôle important dans la tenu de l ouvrage
cela se calcule en diamètre et en emplacement si le bureau de contrôle vous demande de justifier
lorsque le charpentier est expérimenté il sait ou mettre la cheville mais bien souvent la taille est unique la jauge qu'il porte dans la poche de son pantalon est bien souvent utilisé pour le traçage
etienne desthuilliers charpentier
hello tous les trous de charpente se percent a la tarière en 18 mm de diamètre , que ce soit pour les chevilles (généralement a tire) et les tiges filetées (nous prenions de la 18 mm , certains utilisent de la 16 mm (trop de jeu a mon avis) )
Les tenons font tous en moyenne 9.5 cm pour une mortaise de 10 cm (depuis l'arasement, même théorique si embrèvement ) et une épaisseur de 30 mm (jauge)
ici un parfait tuto professionnel ! youtube.com/wa...Xk13ho&t=2s
