Bonjour, je bloque sur une "définition":
une rainure est définie de la sorte:
P:9 mm ; l:8 mm; Joue de parement 11 mmm
je voie le concept de Joue dans un tenon....mais dans une rainure je ne saisie pas la joue de parement
si quelqu'un avait une explication (voir un dessin pour les plus généreux) :/
Merci d'avance
?
1 réponse

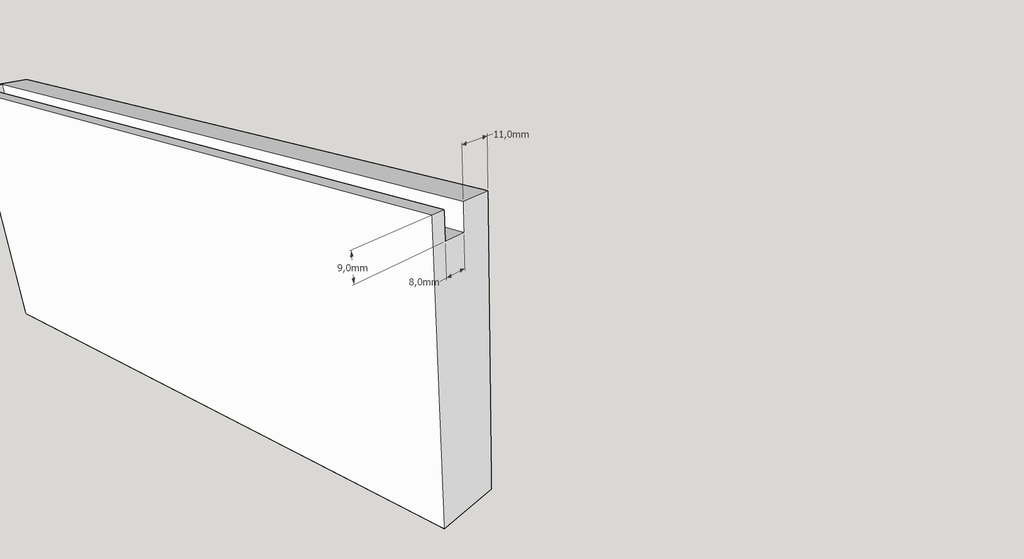

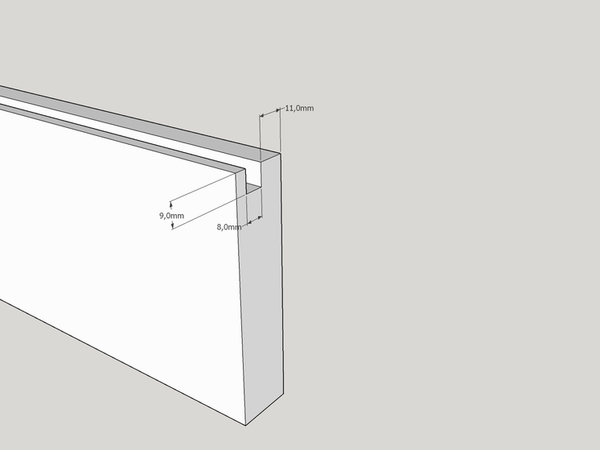

hello profondeur 9 mm , largeur 8 mm , distance depuis le parement de la joue de rainure (face de ta pièce) 11 mm
Licence
Autres questions de
Palrider
Voir aussi
S'agit-il d'une série ?
Quel est la pièce décrite ?
hello, la question ne portait pas sur la sérialisation ou une pièce mais sur le façonnage d'une rainure et de son descriptif, plutôt son positionnement par rapport à l'outil. Merci Oak
Oui j'ai bien compris
Je te demandais pour la série car il s'agissait pour moi de l'intervalle entre deux rainures, et au final il s'agit de l'intervalle entre la rainure et le flanc de la pièce. Sans soucis.
