MOWD

Trous de MFT

Bonjour,
Je suis en train de fabriquer mon établi, mais je voudrais qu'il soit compatible avec des outils pour MFT (sait on jamais?). Quel est le diamètre des trous de MFT et quel est leur espacement?

Merci d'avance.

kaj
( Modifié )

MFT encore une chose à traduire pour un vieux 😉

trente six seb
( Modifié )

kaj MFT ou TMF en français, les Trous Merveilleux de Festool

😁

kaj
( Modifié )

trente six seb des trous des p'tits trous, d'accord merci

kaj
( Modifié )

...

Jean Galmot

Ou Table Multi Fonctions.

kaj

Merci, me voilà éclairé !

Mike0411
( Modifié )
MOWD
( Modifié )

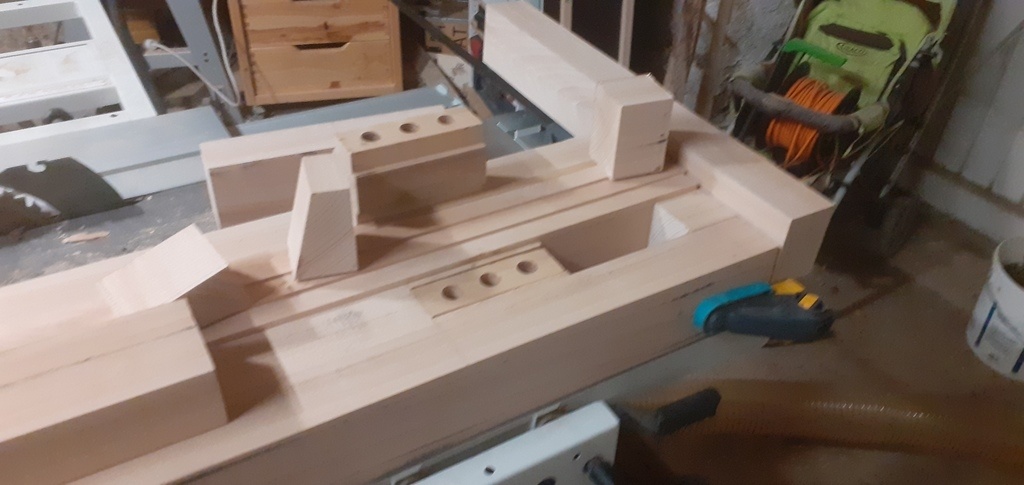

C'est pas fini mais ça va ressembler à ça.
Seule la partie mobile est percée pour le moment mais le plateau le sera aussi dans l'alignement.

trente six seb

Il va être joli cet établi.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

2
Jean Galmot
( Modifié )
Meilleure réponse

Slt, trous de 20mm espacés de 96mm...
Un lien pour concevoir une table MFT: google.com/url...-dqszFUxYAQZj5Y

Mis à jour
MOWD

Merci Jean.
Je fais un établi plus classique type Roubot, je cherche juste à avoir des trous compatibles pour accessoires MFT.

DocEmmettBrown
( Modifié )

Un grand merci Jean Galmot pour ce pdf, tu viens de faire un heureux de + 😋

Jean Galmot

👍

MarcelBourles

Le lien ne fonctionne plus, dommage !

Connectez-vous pour ajouter un commentaire.
1
Scarta

Attention à l'épaisseur de ton plateau aussi ! J'ai pris un plan de travail en hêtre trop epais pour mes serres joints festool ! Du coup j'ai du limer l'ergot qui empêche le serre joint de sortir de sa tige. C'est pas dramatique mais à prendre en compte

MOWD
( Modifié )

Alors 85mm j'imagine que c'est trop?

Scarta
( Modifié )

Oui de beaucoup mon plateau fait 46 ! La mft fait 20 d'épaisseur. Si tu ne tiens pas à limer l'ergot essaye de faire des trous de 20 dans plusieurs épaisseurs jusqu'à ce que le serre joint ne passe plus pour déterminer l'épaisseur critique. Une épaisseur de 85 toujours dans l'optique de l'utilisation de ces serres joints ampute aussi pas mal la capacite de serrage. Je n'ai pas d'action chez eux mais faut avouer que le couple table serre joint est super pratique ! Autre remarque sur l'épaisseur j'ai également des clamps bessey montés sur bench dog pour lesquels j'ai du en tourner des nouveaux plus longs également du fait de l'épaisseur du plateau trop importante

Jean Galmot
( Modifié )

Scarta il me semble que à partir de 30mm il faut déjà lamer le trou.

MOWD
( Modifié )

Pas d'inquiétude. J'ai des valets d'établi, une presse frontale, des serre joints à tête amovible, etc... L'objectif n'est pas l'utilisation des serre joints festool, mais plutôt leurs systèmes de fixation.
J'ai donc percé en 20mm, et je percerai tous les 96mm ou 192mm pour le système de fixation.

Scarta

Ça marche alors 😊 fais tes trous à la défonceuse ça permet de descendre bien d'aplomb. J'avais utilisé un gabarit avec bague de copiage à insérer dans le trou. C'est rapide et précis comme méthode

MOWD

J'ai une perceuse à colonne, mais il me manque quelques Cm... Difficile de descendre assez profond avec la defonceuse, mais je vais voir ce que je peu faire, l'idée est bonne

Connectez-vous pour ajouter un commentaire.
0
Dehautenbois

Salut,

De tête il me semble que le diamètre est de 19mm, moi j'ai fait avec 20mm, je n'avais pas envie d'acheter une autre fraise.
L'espacement est de 96mm (issu de leur système 32,soit 3*32). En arrondissant à 100 mm cela fonctionne très bien aussi.

MOWD
( Modifié )
