Mike0411

Intrigué par le tracage a la rondelle...?

Hello les boiseux,
Après moult cogitations je me risque à poser la question.
Je comprends parfaitement le principe de l'astuce qui consiste a s'aider d'une rondelle pour copier/tracer un profil de mur ou autre sur une étagère par exemple.
En revanche une fois que l'on a la forme du profil je me demande comment on obtient sa position, autrement dit la longueur de la decoupe ?
Si je ne suis pas clair n'hésitez pas a me le dire 😅
Help me

JPA33

Si j'ai bien compris, vous voulez copier exactement le Profil du mur non plan sur une planche d'Etagere qui sera en applique contre ce mur une fois découpée ?

Si c'est cela, le principe de la Rondelle n'est pas valable !.... car vous allez reporter une courbe //e à la courbe mère (Rayon constant, mais non //e lors du déplacement) !

Il faut faire une Courbe de Translation selon une direction donnée tout en restant //e lors du déplacement de votre Compas crayon (A écartement constant).

C'est le même principe du Peigne pour relever le Profil d'une moulure.

Kentaro

SI le profil à copier n'est pas trop "contourné", cela marche avec une petite rondelle. On place la pointe du crayon à l'intérieur de la rondelle, ce qui fait que l'on est à peut près toujours perpendiculaire au profil. Ce n'est pas d'une précision absolue, mais c'est suffisant.

Par contre, je n'ai pas compris la question de Mike...

Thibault Jehl

J'ai pas bien compris la question non plus, les réponses en dessous sont justes, mais pas sûr que ça réponde a ta demande.

Connectez-vous pour ajouter un commentaire.
?

4 réponses

8
sylvainlefrancomtois
( Modifié )

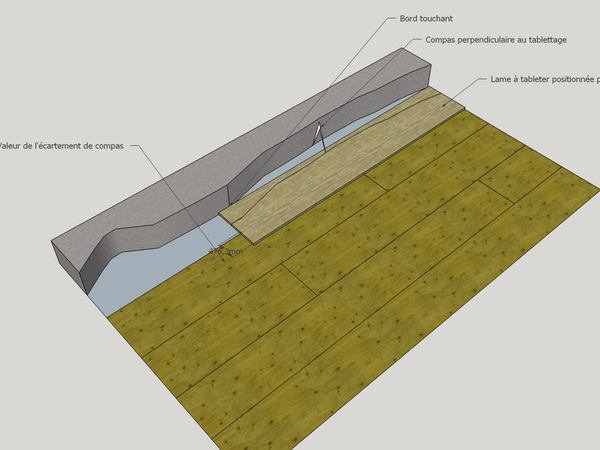

JPA33 à répondu plus haut , le copiage a la rondelle sert plutot a faire du copiage parrallele en retrait , à l'image d'une bague a copier de défonceuse ! en terme professionel, ce genre de "copiage" se fait par tablettage ,c'est a dire au compas à tabletter (avec crayon fixé) ,que l'on pointe en écartement a la valeur que l'on doit enlever .
Par exemple pour une lame de parquet à tabletter au mur !

Mis à jour
Boris Beaulant
( Modifié )

J'ai le souvenir que kaj avait déjà répondu à ce genre de question avec le nom savant d'un dispositif à pointes fait maison pour ça. Mais je n'arrive pas à retrouver ...

kaj
( Modifié )

Peut-être à propos de ça mais aucun nom savant.

sylvainlefrancomtois

+1

Boris Beaulant
( Modifié )

kaj oui, c'était ça. Mince, il me semblait que ça avait un nom. Merci kaj !

Kentaro
( Modifié )

En construction marine, on parle de latte à brocheter pour quelque chose d'analogue sur le même principe. Les pointes s'appellent des piges.*

unbateauetdesm...brochetage.html

sylvainlefrancomtois
( Modifié )

le calibre à pointes ,pour tracer des marches balancées ??

de ce genre ? aucomptoirdela...ivit-a2476.html

Boris Beaulant

Hmm, non un truc plus basique avec un latte de parque et des bout coupé en pointe fixé dessus.

Connectez-vous pour ajouter un commentaire.
0
Kentaro

Techniques utilisées par les constructeurs de bateaux, et qui peuvent s'appliquer partout:

La règle magique:

bateaux-bois.c...-regle-magique/

bateaux-bois.c...ieme-technique/

dependancesbois

Merci pour le lien c'est génial la règle magique !!!!
A retenir!

Connectez-vous pour ajouter un commentaire.
0
Boris Beaulant
( Modifié )

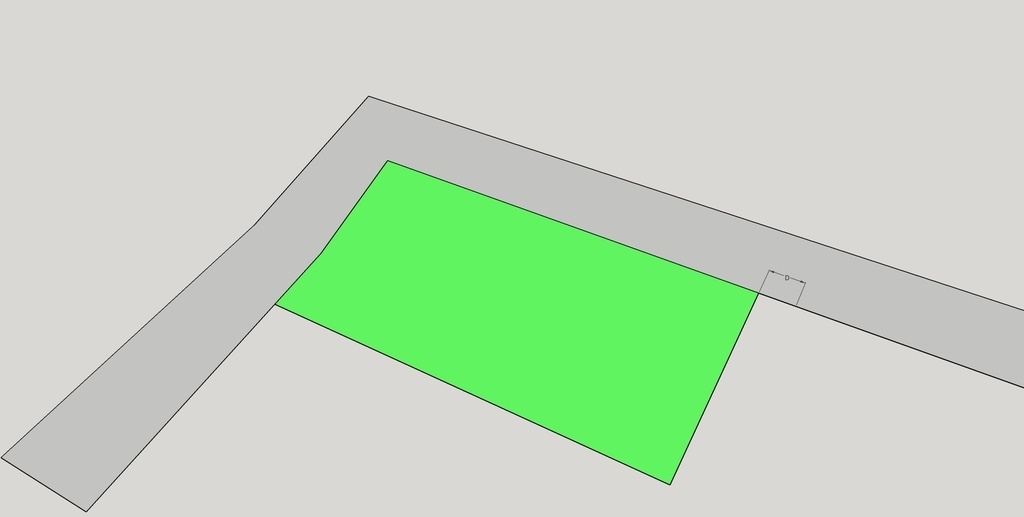

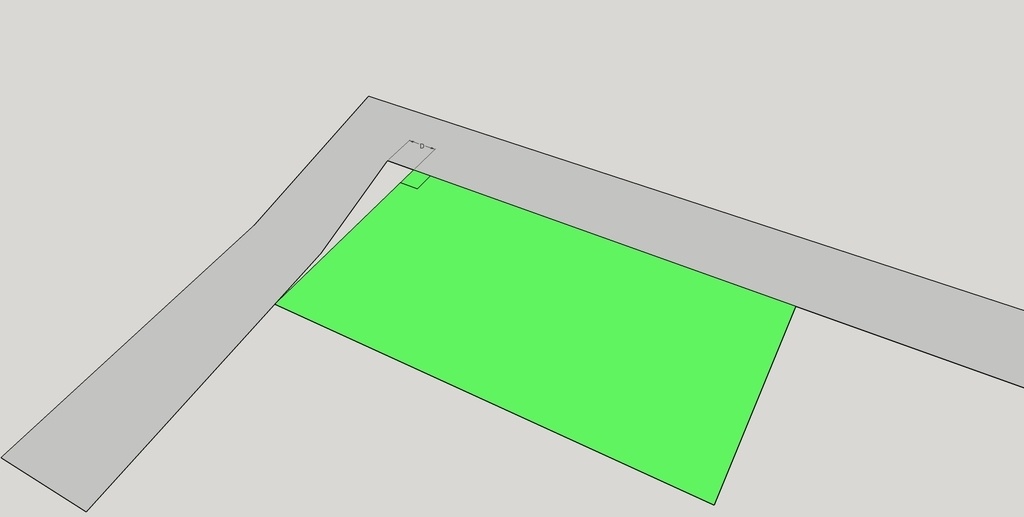

Voici une solution made in BLB-Bois.
Les tracés d'atelier : Relevé et report d'une courbe.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
JPA33

Validé.

Une Courbe plane //e à une Courbe mère, n'est pas superposable.

Le Tablettage au Compas, à Ecartement Fixe, doit se faire tj selon une Direction choisie fixe ....> D'où une Courbe créée par Translation rectiligne.

Mike0411
( Modifié )

Je suis ok avec tout vos commentaires que je comprends mais ca n'était pas ma question.
En fait, on imagine une tablette entre 2 murs dont 1 droit et l'autre un peu tortueux.
On utilise la rondelle (ou autre copieur de profil) d'un côté pour epouser au mieux le mur tortueux mais comment gérer ensuite longueur totale de la tablette (coupe droite) ?

Boris Beaulant
( Modifié )

Et bien dans ce cas, si tu arrive avec uns tablette coupée à 90°, elle va avancer de la distance D.
Enfin, à ca, il faut ajouter la taille de la rondelle si tu utilises une rondelle.

Kentaro
( Modifié )

Tu découpes ton profil tortueux dans un gabarit, en cp ou mdf peu épais. Tu prends un autre long bout de mdf, que tu accoles au mur droit et tu plaques le gabarit tortueux sur l'autre coté. Tu relies les deux bouts de mdf avec des serres joints, et tu as la forme de ta planche.

sylvainlefrancomtois
( Modifié )
Mike0411
( Modifié )

Kentaro et sylvainlefrancomtois oui ces techniques je les connais et je n'ai de besoin particulier. J'essayais juste de comprendre cette technique la. Et j'ai compris avec l'explication de Boris Beaulant meme si je dois avouer que je l'imaginait plus "simple" ou en tout cas plus "magique"

sylvainlefrancomtois
( Modifié )

Mike0411 à part un scaner 3D et une CNC qui te découpes le tout précisément ,je ne vois pas !😉

Kentaro
( Modifié )

Mike0411 Les portes ouvertes pour certains sont fermées pour d'autres...

Personnellement, je n'ai pas bien compris le schéma de Boris, car justement, on ne connait pas "d"...

Ou plutôt, pour le connaitre, il faut découper sur une gabarit, qui justement, se juxtapose à la planche verte, et l'ensemble donne la distance totale.

Mike0411
( Modifié )

sylvainlefrancomtois 😂l'idée me plait
Déformation professionnelle 😜

Mike0411
( Modifié )

Kentaro D doit etre egale a la différence entre diamètre intérieur et diamètre extérieur

Boris Beaulant
( Modifié )

Kentaro si, D on le mesure. On place le chant coupé à 90° en appuis contre le mur pas droit. Et on mesure D à l'endroit où l'écart sera le plus grand. C'est comme ça que j'ai fait rentré ce bureau au poil du cul. Dans un coin de mur qui fermait et pas droit.
La seule chose à ajouter à D si on se fait le trait de coupe à la rondelle, c'est la distance entre le crayon et le mur quand il est en appuis sur la rondelle.

Après, c'est certain que si on est coincé entre deux mur. Il faut faire de même avec un morceau plus petit.

Kentaro
( Modifié )

Boris Beaulant Ah oui, dans ce cas, ok. bien sur. Je pensais qu'en fait la question était quand on est coincé entre deux murs.

sylvainlefrancomtois
( Modifié )

comme dit kentaro , il faut deux gabarit carton ou autre ,mobiles !

Une fois tabletés les deux , on peut prendre la mesure exact en plus du porfil à retracer sur sa planche !

Connectez-vous pour ajouter un commentaire.
