Bonjour,
C'est plein d'espoir que je pose ma première question sur ce forum, merci à tous ceux qui contribuent à ce beau partage de savoirs sur l'Air du Bois.
Dans un atelier associatif, on déplore depuis deux semaines une panne sur notre scie sur table Holzstar TKS254E. Le marche/arrêt ne fonctionne plus, pourtant la lame tourne encore si on maintien le bouton IN enfoncé. Mais dès qu'on le relâche le moteur s'arrête...
Le technicien du service après-vente pense que ça pourrait être le condensateur du moteur et non l'interrupteur. Le devis d'un déplacement pour une intervention étant élevé, j'ai peur qu'on payer cher pour quelque chose que l'on pourrait dépanner nous mêmes.
Voilà, si vous vous y connaissez et que vous avez un peu de temps pour nous guider, c'est hyper cool d'votre part.
Bonne journée à tous !!!
6 réponses
Bonjour,
je pencherai pour l’interrupteur.
Au pire, vous le changez pour 10/15€ voirici par exemple
Pour 11,99€ je n'hésiterai pas à changer cet interrupteur, d'autant plus que si il est maintenu enfoncé cela fonctionne.
Le condensateur et l'interrupteur ne sont pas la cause du problème.
Le moteur démarre et ses deux éléments font leurs travail. Dans ce genre de panne il n'y a qu'une cause possible (je précise que j'ai un petit bagage en maintenance).
Je ne comprends pas vraiment pourquoi le technicien incrimine le condensateur...
seric C'est bien possible que ce soit un interrupteur électromagnétique, je suis parti bille en tête sur une installation indus avec partie puissance et commande séparées.
Dans les deux cas c'est qu'il y a un problème avec la bobine de l'auto maintien. Bonne soirée.
Profiter du changement pour remplacer l'interrupteur marche/arrêt par un modèle avec coup de point pour améliorer ainsi la sécurité.
D'un point de vue électrique c'est identique; le coup de point c'est seulement un gros bouton qui appuie sur arret quand on le déclenche
Coucou, oui, excellente idée, j'ai pris un modèle avec coup de point, plus qu'à attendre qu'il arrive
La machine tourne, si on reste appuyer sur le bouton ?
Des fois, il suffit de démonter et de bien dépoussiérer l'interrupteur. Une accumulation de poussière et sciure pouvant empêcher le bon enclenchement.
Si ça ne marche pas, je laisserai des plus connaisseurs que moi en électricité t'indiquer les contrôles à effectuer.
Merci Medalegno pour ta réponse.
J'ai essayé mais il y a un autre problème a priori ahah.
Même avis que Medalegno, j'ai eu ce souci sur mon évolution Rage 5, j'ai complètement démonté l'interrupteur qui était plein de poussière empêchant les lamelles métalliques de faire contact.
Depuis je l'ai sorti de la caisse.
Hello Claro.
Pour moi c'est pas le condensateur mais plutôt l'interrupteur ou le relais. Un multimètre à disposition ?
Une intervention qui ne coûte rien:
- débrancher la machine
- démonter la plaque avec l'interrupteur
- passer un coup de souflette pour chasser les poussières
- relever la référence du système et petite photo
Je penche plus sur le contacteur. Quand tu appuis sur ON, le courant passe par la bobine du contacteur et viens maintenir en position fermée les bornes de la partie puissance. Si elle n'est pas alimentée, l'auto maintien n'est pas possible.
Un petit nettoyage de l'intérieur et une vérification de la partie commande et puissance se fait rapidement.
Regarde que les bornes du contacteur soient bien serrées et contrôler la bobine. Des fois c'est simplement un fil descérer par les vibrations qui pose problème.

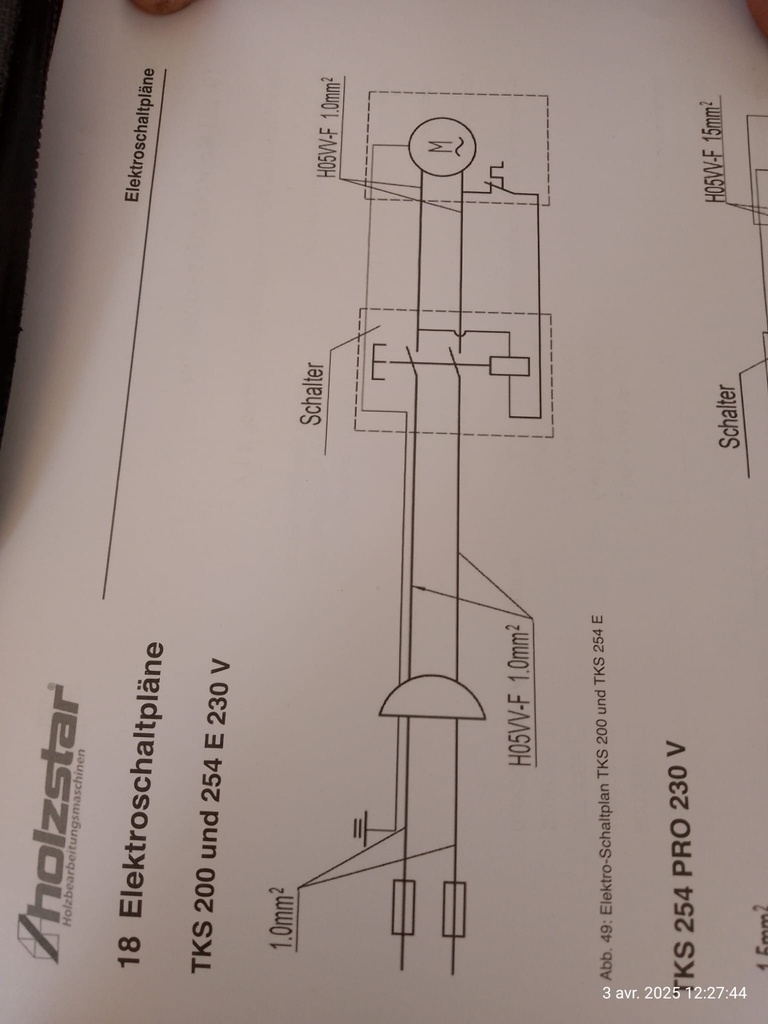

Un schéma et/ou photos de la partie commande et puissance serait bienvenu.
Suite et fin pour réaliser les contrôles. Ces informations proviennent d'un manuel de référence dans l'éducation (maintenance des systèmes industriels).
Je précise que ce contrôle et fonctionnement n'est valable que pour les machines avec deux boutons poussoirs simple en partie commande et une partie puissance avec contacteur. Des photos et un schéma seraient mieux pour comprendre la machine.
Sinon, si ce type d'inter gère seul son auto maintien, je me suis probablement trop avancé... Dans ce cas, méa coulpa seric et Paul26 !
Démonter, souffler l'inter et contrôler la bobine avant de le remplacer.
Tiens nous au courant.
J'avais exactement le problème que tu décris sur ma scie à ruban (Record Power BS400 moteur mono)
Le moteur tournait bien tant que l'interrupteur était enfoncé, et ça sautait dès que je relâchais.
Comme elle est encore sous garantie on m'a d'abord envoyé un interrupteur tout neuf, le même. C'était pas ça.
Le SAV suspectait les interrupteurs de sécurité qui coupent tout quand on ouvre les portes, ça pouvait pas être ça car quand ces interrupteurs sont ouverts ça ne démarre pas du tout. J'ai quand même testé en court-circuitant ces interrupteurs (remplacés par des dominos) et c'était toujours pas ça.
Finalement le SAV m'a envoyé un moteur tout neuf et là ça refonctionne parfaitement. Le moteur neuf venait avec son condensateur, c'était peut-être juste ça qui déconnait va savoir... en tout cas la solution de mon côté a été le remplacement du moteur, ce qui est peut-être pas une bonne nouvelle pour toi si ta scie n'est plus garantie.
(au passage bravo au SAV de chez Bordet pour leur sérieux, d'autant plus que la scie vient de chez eux mais moi je l'ai achetée d'occase et ils ont pas pinaillé...)
Licence
Merci à tous pour vos réponses !
CoB34 seric Paul26 Bingo AERLRO
Nous avons démonté et remonté l'interrupteur.

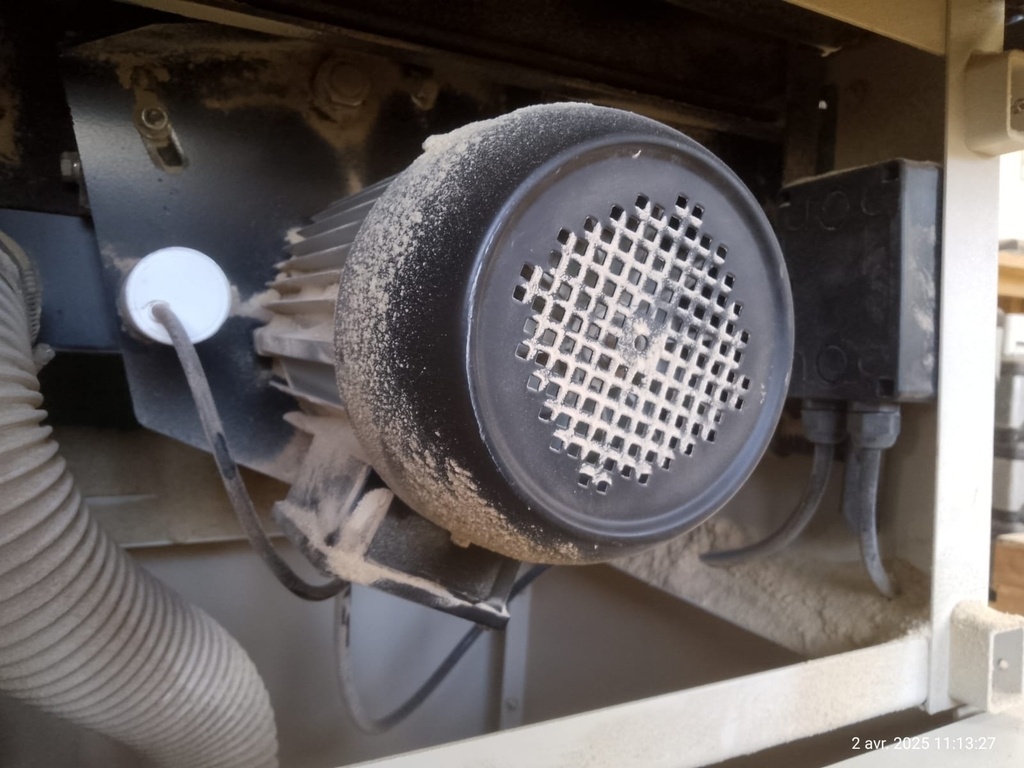

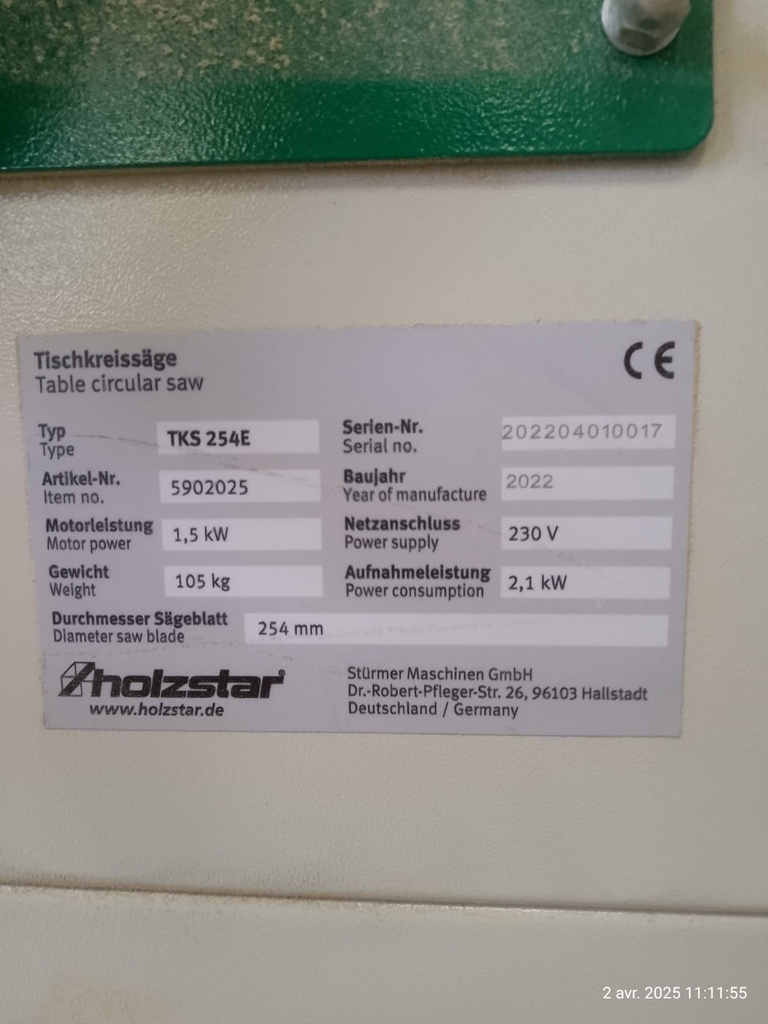

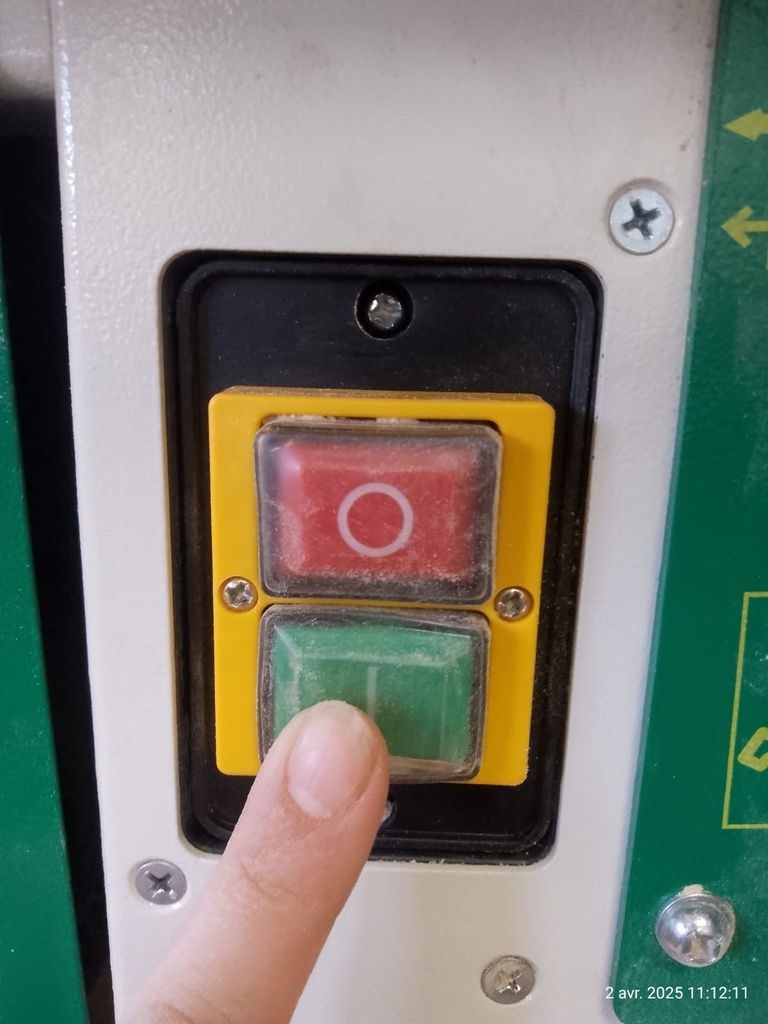

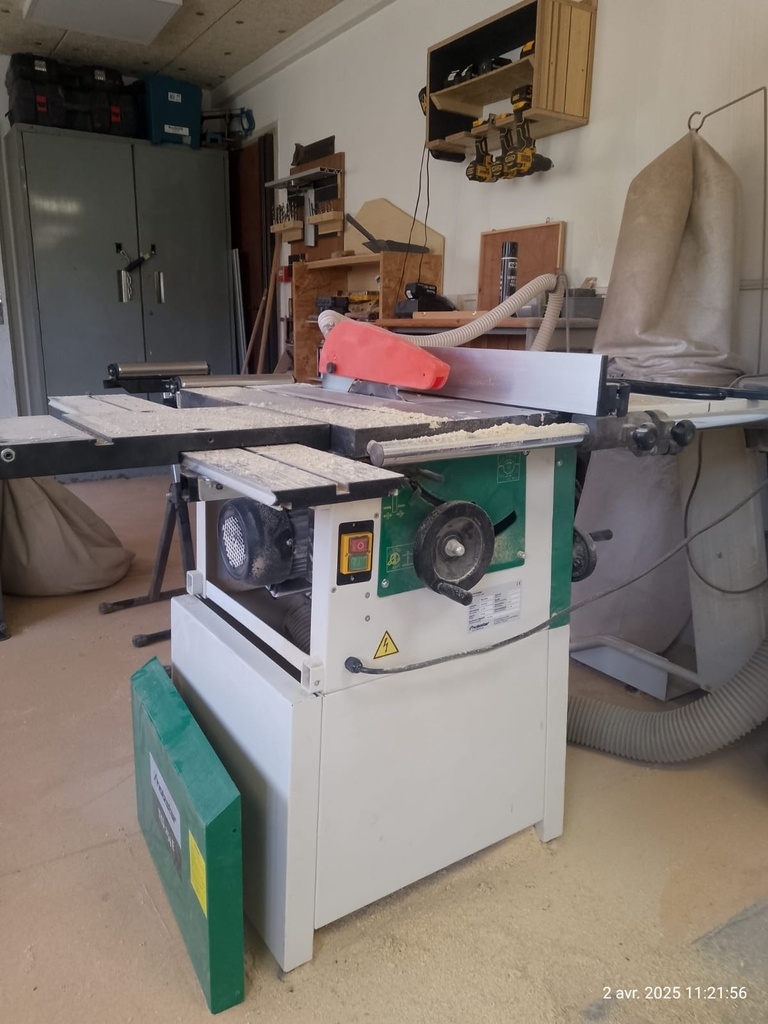

Je vois laisse voire les photos.
Après remontage on a eu un grand faux espoir car ça a refonctionné une seule fois et dès la deuxième mise en marche il faut de nouveau garder enfoncé le IN. Le problème semble en effet venir du maintien du contacteur.
On compte aller vite acheter un interrupteur identique avec sa bobine pour le remplacer en espérant que ça fonctionne.
Vous savez où on peut acheter ça directement en magasin ?
En tout cas on a appris plein de choses, merci pour votre implication !!

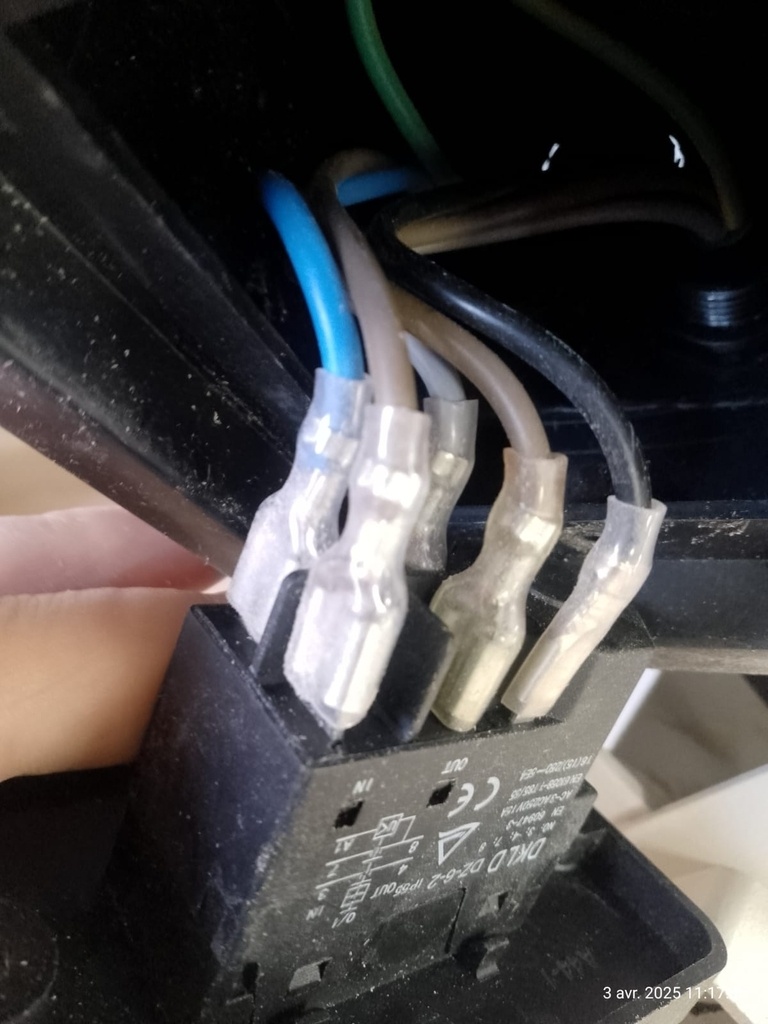

inter

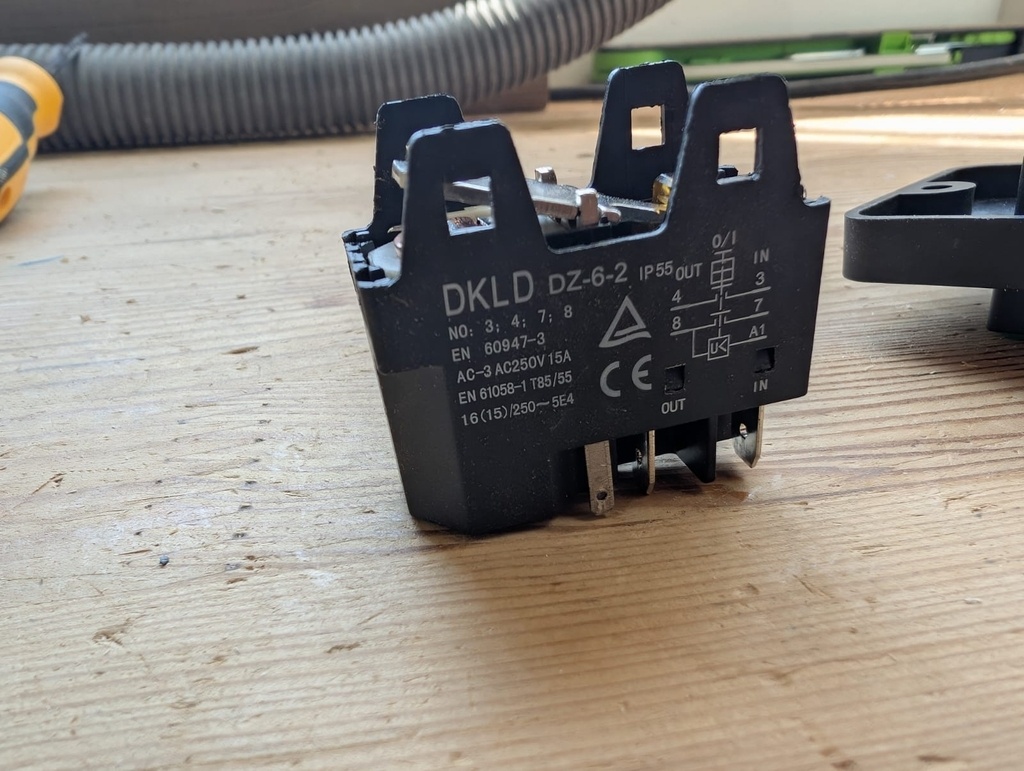

Il est identique
Merci pour les photos, c'est bien un inter électromagnétique.
La référence de Bingo est bonne.
Tu peux tester la bobine avec un ohmmètre aux bornes 8 et A1 (se placer sur les bornes et enclencher le bouton ON) . Si la valeur est très faible (proche de 0), l'isolant du bobinage à fondu, si la valeur est infinie, le fil de bobine est sectionné, et enfin, si tu trouves une valeur plus élevée, la bobine est bonne.
Si elle est encore bonne (vue quelle a re fonctionnée), regarde le bon maintien des cosses sur les bornes, les resserrer au besoin, on ne sais jamais...
Dans le cas contraire, je ne crois pas que ce type d'inter soit réparable.
Où se trouve votre atelier associatif ? Si c'est vers chez moi ou si quelqu'un à l'aise avec la chose électrique est dans le coin, ça peut aider...
