jlo

Gabarit de plan de travail

Bonjour,
Je veux assembler 2 plans de travail sans faire une coupe d'onglet sur toute la largeur
Je cherche à faire un gabarit , quelqu'un aurait il un plan de fabrication de gabarit pour defonceuse ,
ou une proposition de méthode ?
Merci

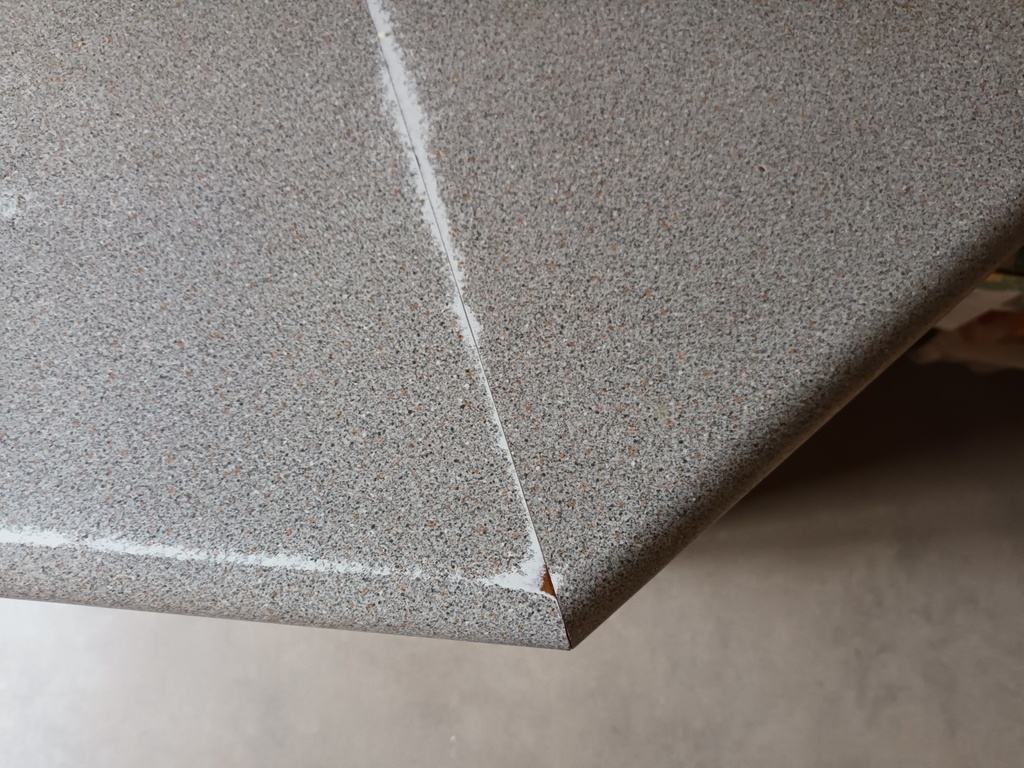

Ci-joint photo de l'ancien - angle 45°

Connectez-vous pour ajouter un commentaire.
?

4 réponses

0
Medalegno
( Modifié )
Meilleure réponse

Tu ne nous donnes pas beaucoup plus d'infos, sur ce que tu veux faire, même dans cette seconde question sur le sujet, aujourd'hui.
J'essaie de comprendre...

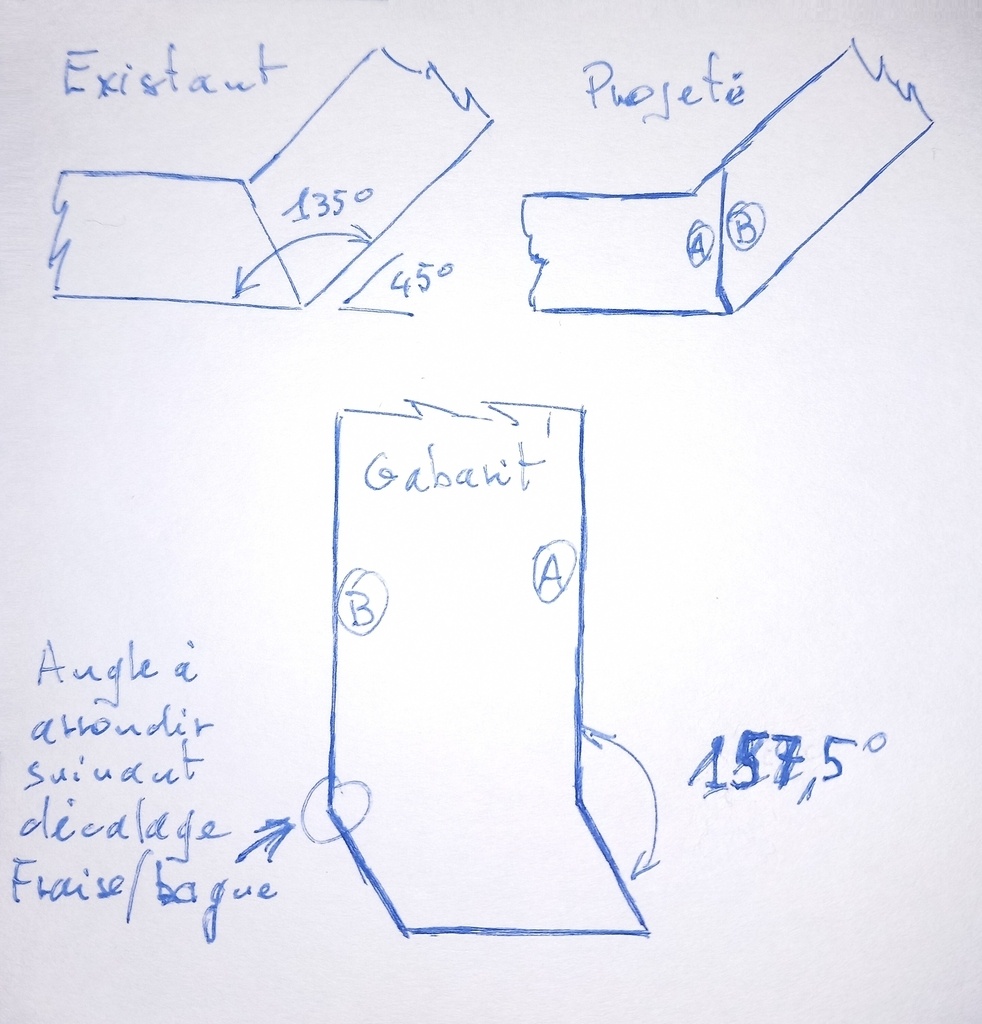

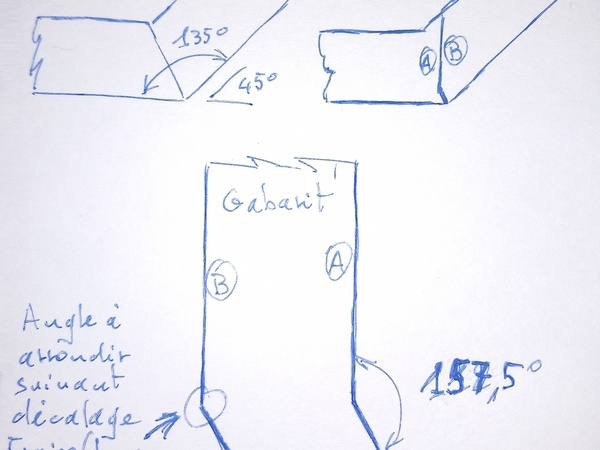

Donc, tu aurais un plan de travail qui correspondrait à la vue de gauche, sur mon croquis, que tu souhaiterais remplacer par une configuration comme montre la vue de droite ?

Si c'est bien ça, il te faut réaliser un gabarit, suivant la vue en bas. Il faudrait qu'il soit idéalement en "Compact HPL", mais ça peut aussi être en contreplaqué, si tu n'as qu'un seul plan de travail à faire.
Il te restera à calculer et ajuster l'arrondi, du coté (B), pour s'adapter parfaitement au contre-profil, cela suivant ton diamètre de fraise et l'écart avec la bague de copiage.
😉

Mis à jour
jlo

Merci Medalegno !
Ok super . Effectivement trés simple . Merci :👍

Connectez-vous pour ajouter un commentaire.
0
francoisB30

aux vue de ta photo c'est un angle à 135° pas à 45°
les gabarits ne te serons d'aucune utilité
une simple règle suffit pour guider la défonceuse si tu n'as pas de scie suffisamment fine pour faire le boulot

jlo

Merci francoisB30 !

Connectez-vous pour ajouter un commentaire.
0
Racontet

Bonjour,
tu as tout le déroulé de la fabrication du gabarit ici par François.
copeaux-duberr...r/crbst_42.html
Tu incline ton gabarit en fonction de ton angle. Pour ma part j'avais un angle de 92.8°.
J'ai utilisé une fraise à copier de 19.05 mm (3/4")

jlo

Merci Racontet !
merci pour ce lien

Connectez-vous pour ajouter un commentaire.
0
Erebor

Bonjour,
Dans la section plan il y a celui là

jlo

Merci pour le lien,...mais encore faut il réaliser le gabarit et dans mon cas j'ai un angle de 45°

Connectez-vous pour ajouter un commentaire.
