Guillaume78

Structure grange

Bonjour,

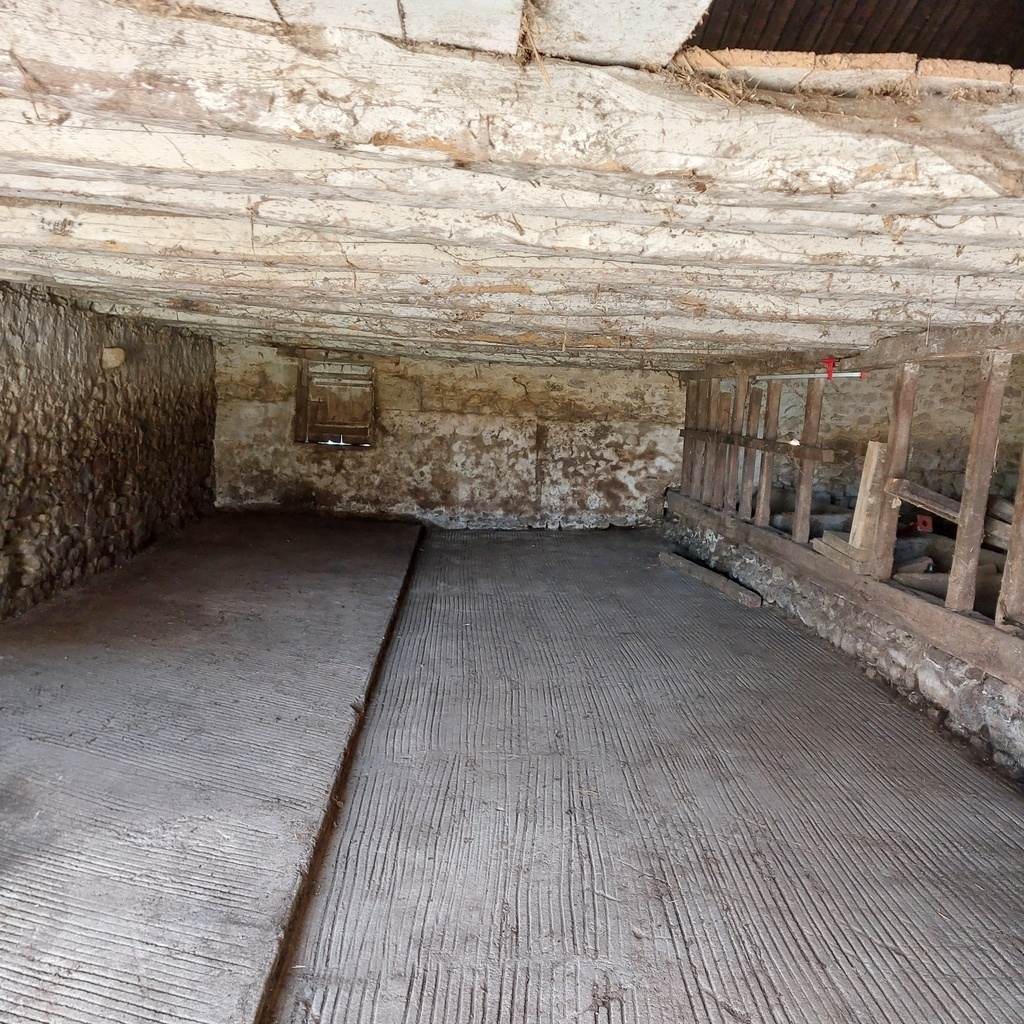

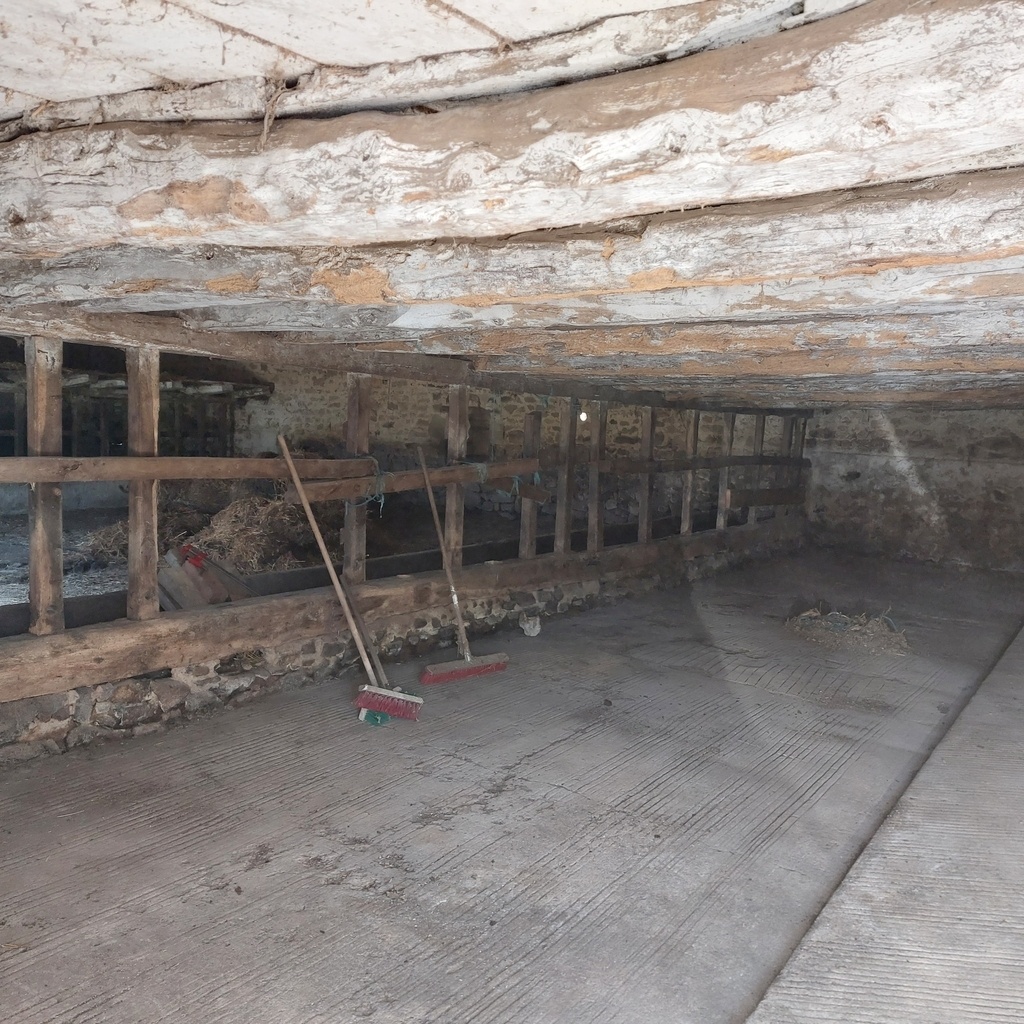

Suite a mon precedent message sur une passerelle, j'ai enfin pu vider integralement la grange et les 2 ecuries sous plancher: Vieux fumier,vieilles structures pour les veaux.
J'ai donc attaque le diagnostic.
La priorite va etre d'intervenir sur les 2 planchers au dessus des ecuries avant d'attaquer la passerelle
-Quelle dommage des chandeliers ont ete coupes: j'ai donc degage les tenons sciees.
-Je vais pouvoir recuperer un certain nombre de chandeliers chez des voisins
-certaines solives des planchers ont pris l'eau
-Les anciennes solives etaint des troncs "equarris" de section 23cm x 11cm approx (avec 23cm dans le sens de la largeur et pas de la hauteur donc dans le sens de la plus faible intertie)
-les solives n'etant pas des poutres rectilignes, il y a des calages multiples entre les solives et le plancher
-la porte de chaque solive est de 5m (et un porta faux de 1m)
-Comme plusieurs solives sont endommagees, je vais toutes les remplacer
-L'entraxe des solives et de 0.67m environ

  • le solivage etait partiellement en chene, cela sera du douglas pour une question de cout

Quelques questions:
Pour eviter d'avoir a modifier les appuis (maconnerie) je ne souhaite pas si possible passer d'une section actuelle de 23cm de large et 11cm de haut a une section de 7.cm de large et 22.5cm de haut
Inertie precedente:3312 cm3
Inertie avec poutre 225x 75: 7119 cm3
Le solivage actuel a recu pendant des decennies des bottes de paille ronde....
Le but est d'avoir des planchers propres pour du stockage et pour les futurs marriage's de mes enfants des tables rondes

Si je suis l'existant je peux reduire la section 225x 75 (venant des abaques) à une section 175 x 100: Qu'en pensez vous? Je ne remets pas en cause les abques

Pour le plancher, des planches en douglas de 18mm vous semblent suffisantes?

Merci d'avance

MarcFrerot

Tu retournes les poutres.
Certes, c'est un travail important.
Sinon comment conserver le "cachet" auquel tu semble tenir?

Guillaume78

retourner les poutres?

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
Boisenformes

Une section 80x225 ne serait pas incohérente pour un entraxe de 450 ce qui sera cohérent aussi pour supporter le futur plancher. Mais on parle un peu dans le vide sans connaissance de l'usage de l'étage et des charges à venir.

Guillaume78
( Modifié )

LEs planchers seront utilises comme stockage (pas de peice de vie) et accessoirement pour installer des tables pour mariage de mes enfants

Boisenformes

Qui peut le plus peut le moins. Si l'entraxe d'origine est conservé, solives de 8cm et plancher en planche de 27 minimum

Guillaume78

Merci.
Donc Impossible de reduire la section donnée par les abaques pour se rabaatre sur une section avec une inertie proche de l'existant?
-Inertie precedente:3312 cm4
-Inertie avec poutre 225x 75: 7119 cm4 (selon abaque)
-Section pour avoir une inertie intermeidaire: 175 x 100 : 4416cm4
Dans quel document/ post, je peux trouver les epaisseurs de planchers massifs en fonction de l'utilisation

Connectez-vous pour ajouter un commentaire.
0
glaude

es tu vraiment obligé de changer tous les bois mais seulement remplacer par des vieilles poutres celles qui sont endommagées. C'est un peu dommage car l'ambiance de la pièce va être différent avec des bois neufs sciés.
un bon nettoyage leur redonnerait un look certain.

Guillaume78

Merci
LEs sections de solive etant aleatoires avec beacuoup de calage (on le voit sur 1 des photos), : Remplacer 1 ou 2 est jouable mais je pense que c'est plutot de l'ordre de 5/6 par cote (sur 18 par cote), cela risque du coup d'etre un peu bizarre....
J'etais parti au debut pour ne pas les changer: c'est pour cela que je recupere des chandeliers pour tenterd e garder un peud e caractere

Connectez-vous pour ajouter un commentaire.
