J'ai un souci avec OpenCutList.

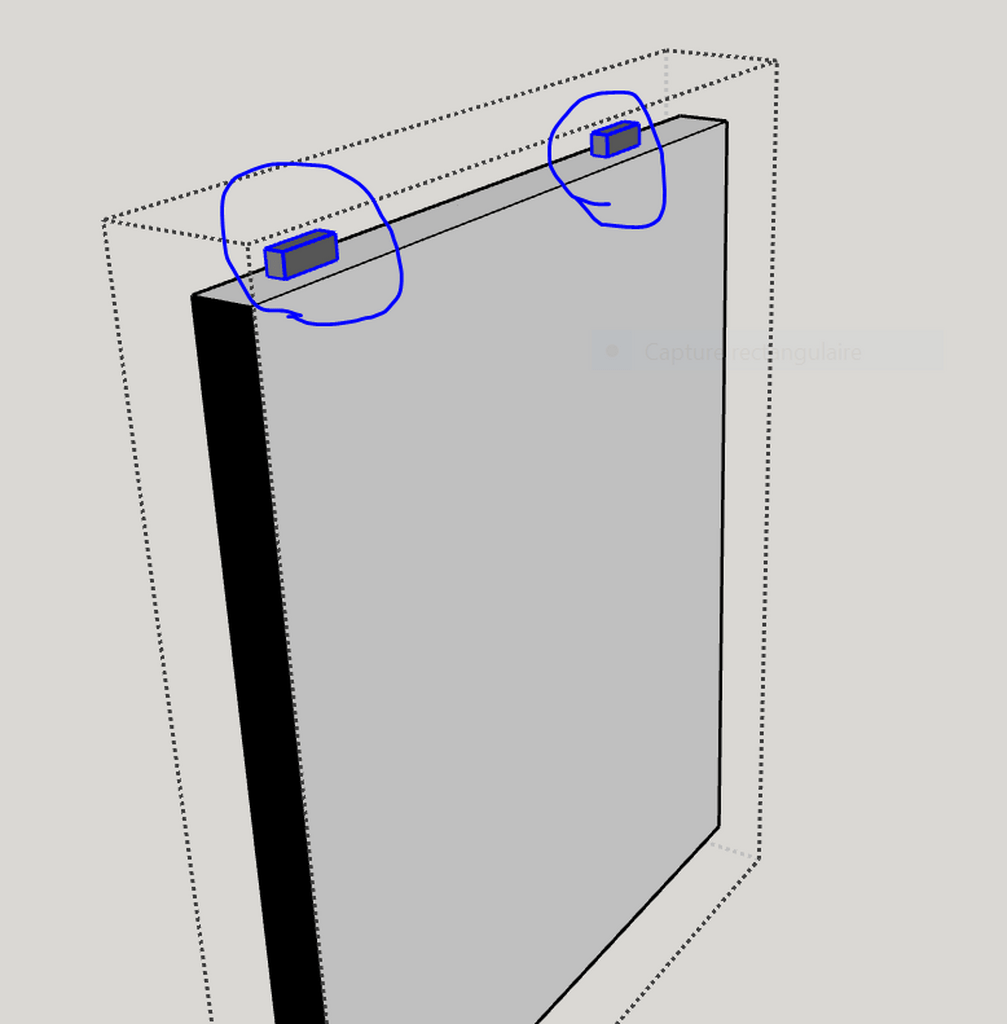

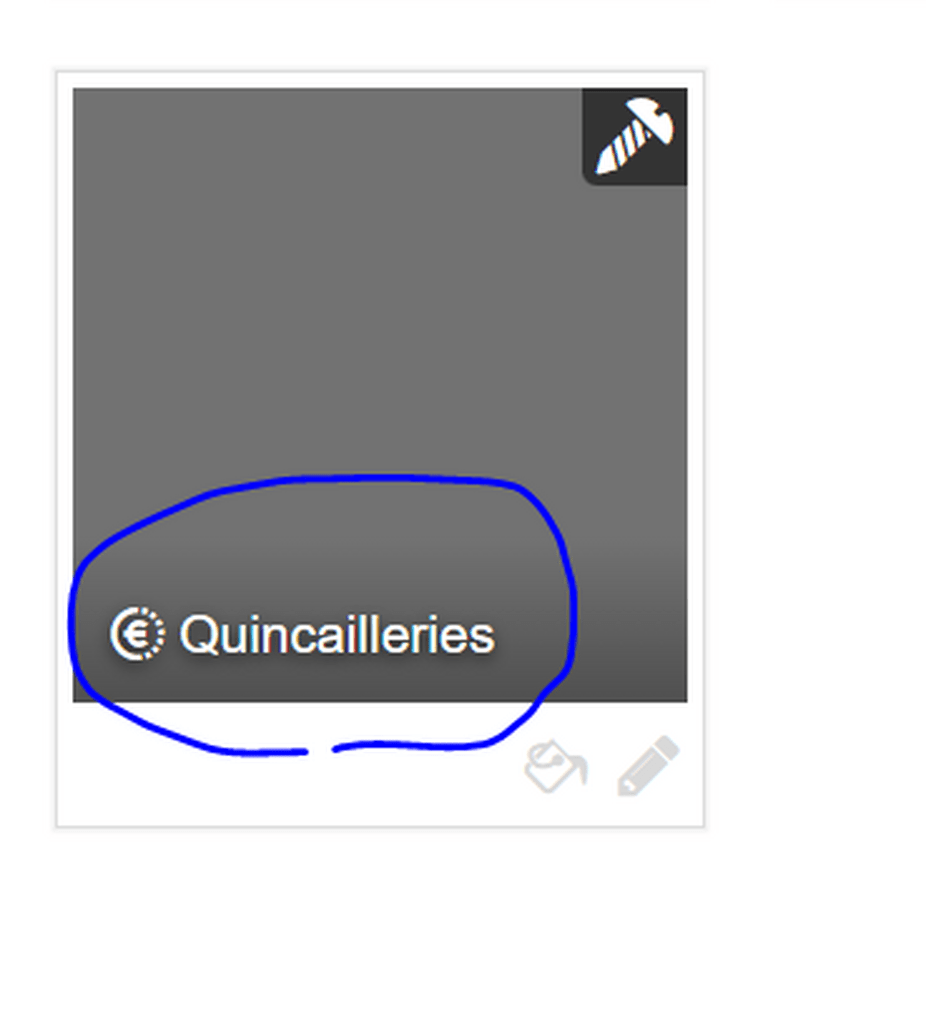

Quand je créé un composant (exemple une symbolisation clamex) dans un composant Panneau , que je lui attache la matière "type accessoire" je n'arrive pas à la voir dans mon débit .
Si j'utilise l'outil "colorier les pièces de OpenCutList il me dit que ce n'est pas un composant.

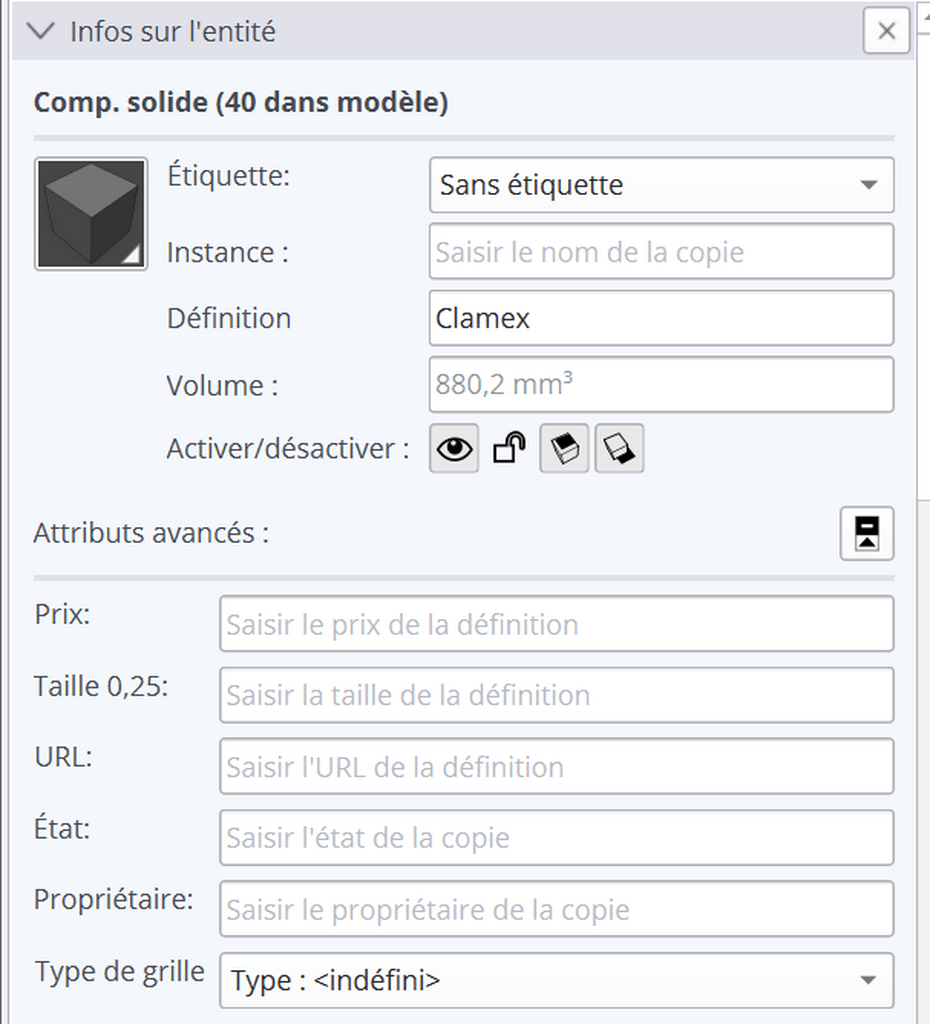

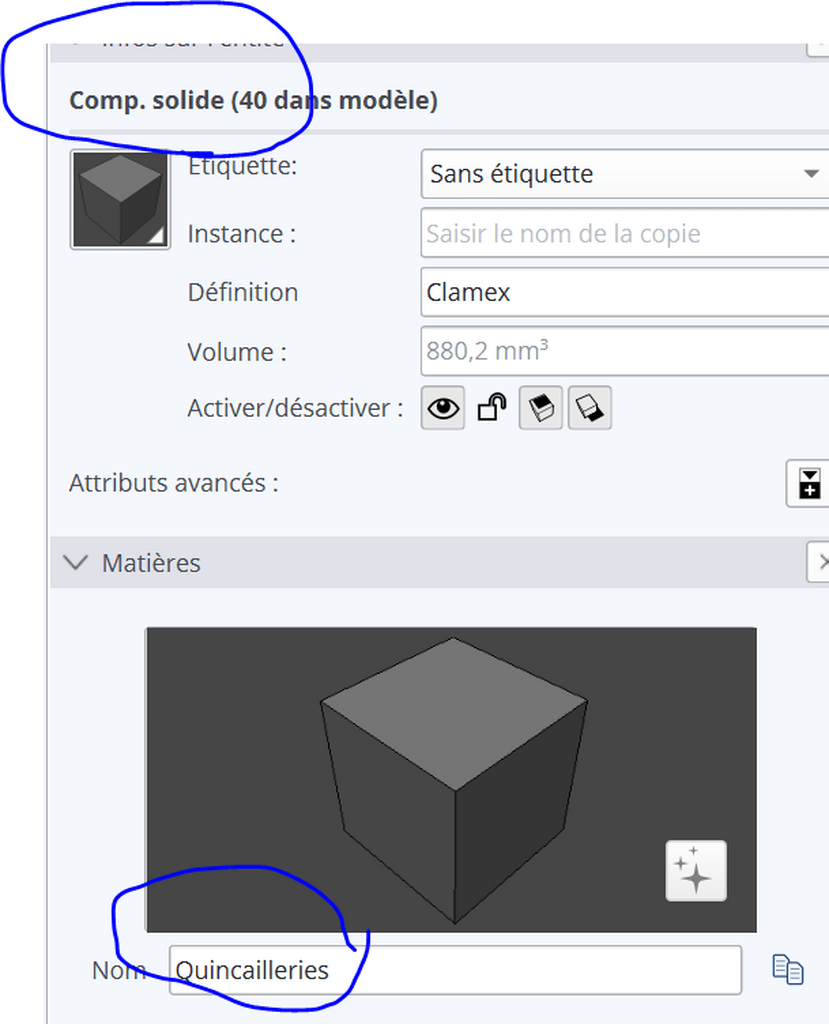

Alors que dans info sur l'entité il est bien noté que c'est un composant solide.
Je suis sur SkertchUp 2025 PRO . j'ai testé avec Sketchup 2017 c'est pareil.
J'ai créé et dupliqué ce composant accessoire à l'intérieur du composant panneau.
C'est grave docteur?
1 réponse
Salut José,
OpenCutList peut considérer des composants comme pièce, même s’ils ne sont pas des composants solides. Ce n’est pas le critère à vérifier.
Les contraintes sont :
- les faces contenues dans la définition du composant doivent former un volume non nul
- le composant ne doit pas avoir l’attribut « découpe à l’ouverture » d’activee
Je pense que ton problème vient du second point.
J'ai trouvé!

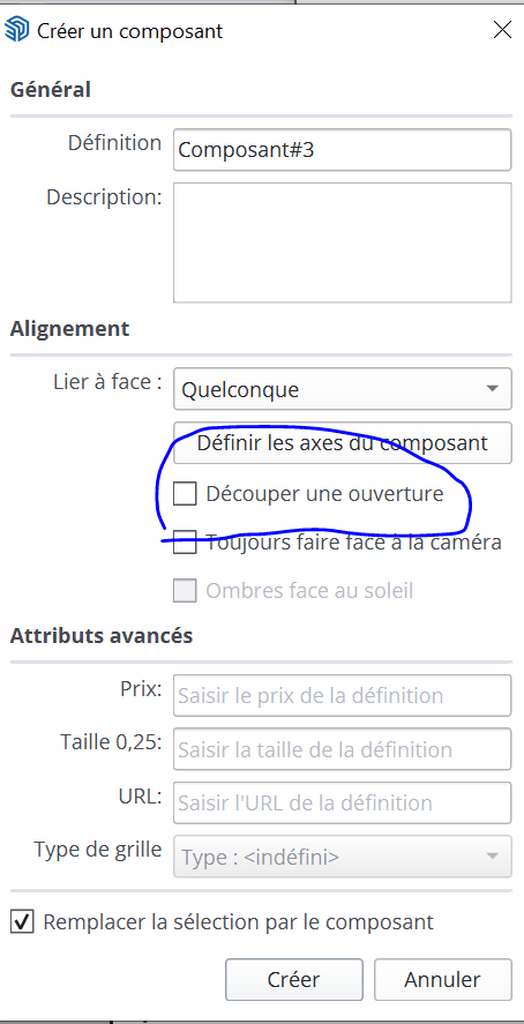

C'est au moment de la création du composant.
Que veux dire cela « découpe à l’ouverture »?
La découpe a l’ouverture est une fonction qui permet au composant de masquer la face qu’il traverse.
Par exemple un évier sur un plan de travail / une fenêtre sur un mur …
Cette fonction est activée par défaut quand sketchup juge cela possible.
Pour désactiver la fonction il faut passer par la fenêtre composant et éditer le composant.
Vidéo :
Cut opening
