Bonjour,
Je suis en train de réfléchir à ma première réalisation : une bibliothèque avec des planches en chêne de 27mm d'épaisseur et de 20cm de large sachant que le profondeur de mon meuble sera de 40cm. Voici mon croquis de base. Mon problème, je ne sais pas quelle technique d'assemblage peut être la plus simple pour un débutant mais également donner un rendu visuel sympa.
J'hésite pour l'assemble des étagères entre les tourillons, visser en biais avec un gabarit, ou encore mettre des petites pièces de bois pour faire venir glisser chaque étagère par dessus. Avec mon croquis ci dessous, pouvez vous me dire si la résistance au poids avec chaque technique sera acceptable (je compte principalement ranger des livres) ?
Sachant que mes planches font 20cm de large et mon meuble 40 de profondeur, je comptais également les assembler avec des tourillons pour obtenir la profondeur souhaitée. N'hésitez pas à me demander plus d'informations si nécessaire.
Merci
4 réponses
Je ne m'embêterais pas....
Je réalise un fond, en mdf de 5 ou 10 mm.
J'assemble les planches extérieures (le cadre) en les vissant, et je visse le fond dessus.
J'ai donc une demi boite.
Je visse les montants intérieurs verticaux, avec le fond et avec les planches hautes et basses.
Au préalable, j'ai percé des trous dans tous les montants, à l'endroit où il y aura les étagères.
Je mets des taquets en métal comme on en trouve dans tous les GSB, ou mieux, des tourillons en métal qui s'enfoncent sur toute la profondeur du montant, ou même qui dépassent des deux cotés, et je place mes étagères dessus.
Bien sur, c'est pas pour mettre une collection de 5000 bandes dessinées...
Voila.
C’est de loin la méthode la plus simple et de plus réalisable avec très peu d’outils. Pas besoin de lamellos. Des tourillons peuvent mêmes être insérés après vissage car ils seront invisibles (sous le meuble ou au-dessus).
Seule contrainte : assembler sur place pour être en mesure de lever car le poids sera important, même étagères ôtées.
Mais que veux-tu adapter ???
En plus de ce qu'Erebor et Medalegno mentionnent, quels sont tes outils à disposition ?
Pour ma part les vis en biais c'est un non catégorique. Ca marche essentiellement sur de la matière inerte (CP, MDF, tripli).
Avec un gabarit, les tourillons sont tout à fait envisageables ! La solution d'Erebor est aussi pertinente.
Peut d'outils, Perceuse visseuse x2, une scie circulaire entrée de gamme de chez Parkside, rien de particulier. Il faut que j'achète des serre joints également. J'ai bien pris note pour les vis en biais
Merci pour les infos
Bonjour.
Qu'est-ce que tu entends par "planches en chêne de 27mm d'épaisseur et de 20cm de large" ?
C'est du raboté, à cette section ?
C'est du lamellé/abouté, ou alors débité dans des plateaux massif tel quel ?
. Si c'est du massif, attention à la façon dont il a été débité, à ce que ça ne soit pas trop susceptible de déformations, déjà.
Il y a un dos, sur ton meuble ? C'est quand même un beau morceau à tenir d'équerre !

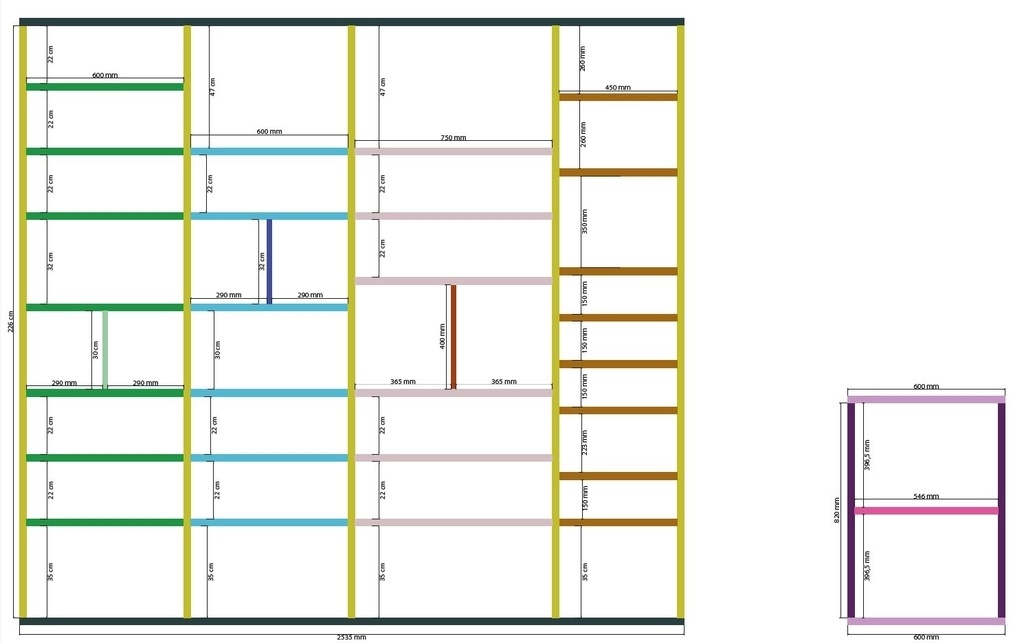

Que représente la seconde vue, à droite ?
En dehors de ces questions et mise en garde :
. Pour ce qui est de l'épaisseur, ça ne devrait pas craindre grand chose, sur le plan du risque de fléchissement en chêne de 27mm, et la plus grande portée étant de 750.
. Pour tous tes assemblages, tu vas en avoir beaucoup à réaliser, plus le collage de tes deux largeurs de 200 pour constituer la largeur finale de 400.
Tu es débutant, dis-tu. Je ne sais pas comment tu es équipé, mais ça serait l'occasion de t'équiper d'une Lamello de qualité correcte, qui te servirait dans les 2 cas.
Les tourillons, ça serait sacrément fastidieux et pas forcément très précis, suivant comment tu t'y prends. Et les vis en biais, si tu veux faire un truc propre, faut oublier.
Une tourilloneuse c'est aussi envisageable. Plus ça va plus je regrette l'achat de ma lamelleuse. ça aide pour l'alignement mais ça ne renforce pas les assemblages les tourillons ont cet avantage un plus.
c'est en effet une possibilité, mais moins polyvalente qu'une lamello.
Pour ce qui serait de renforcer des assemblages, tout dépend desquels on parle. Dans le cas d'assembler ces largeurs de 200, 2 par 2, des lamellos, tourillons, ou tout autre système d'enture, n'ont pour seule utilité que d'aligner, de faire affleurer les 2 pièces, et ainsi de faciliter et rendre plus rapide le collage.
La tenue de l'assemblage, ensuite, c'est un bon collage qui l'assure.
Pour assembler les tablettes et montant, ici, des lamello sont parfaitement adaptés aussi. Je n'ai jamais encore vu de tels assemblages casser ou prendre du jeu, s'il sont bien réalisés et collé.
Par contre, pour assembler certains cadres massif, ça peut, dans certains cas remplacer un tenon/mortaise, ou Domino. Là oui.
Bonjour Medalegno, merci pour votre retour. Ce sont des planches brutes, qui peuvent présenter quelques imperfections. Pas de dos au meuble, mais je vais y réfléchir du coup.
La seconde vue est meuble qui viendra à côté de la bibliothèque pour venir y déposer une platine vinyle.
Merci beaucoup pour toutes ces précisions. Cocnernant la lamello, Je n'ai jamais utilisé ce type d'outil et je ne connais pas les tarifs. J'aimerais éviter de dépenser autant en machine qu'en bois
Non rabotées ?
Ce type de planches, désolé si je me suis mal exprimé :https://www.centralbois.fr/planche-en-chene/504-1158-planche-en-chene-brut-naturel-choix-23-longueur-2m40-.html#/162-sections-27x100mm
kevinl euh ça c'est du bois brut que tu vas devoir dégauchir et raboter. Ce n'est pas réellement utilisable en l'état. Tu es équipé pour le corroyage?
kevinl Merci pour le lien ! C'est donc bien du bois brut... Il va falloir passer par l'étape dégauchissage et rabotage. Tu en as la possibilité
?
Arrrhhh, et bien en lisant 27mm, je m'en doutais un tout petit peu. Je le voyais venir !
Ça n'est normalement pas destiné à être utilisé en l'état. C'est destiné à être corroyé (raboté, si tu préfères).
Maintenant, ça peut aussi être un parti pris, d'avoir un aspect "planches sciées".
Par contre, pour l'aspect déformation que j'évoquais aussi dans ma première réponse, ça tient aussi. Et encore plus, si c'est stocké à l'extérieur, comme le montre le site. Car là, ça n'est certainement adapté à du mobilier. En tout cas pas sans passer sans une phase séchage, au préalable.
Merci pour ces infos. Malheureusement je n'ai rien de tout ça. Ça risque d'être vraiment si terrible que ça ?
Ça ne me dérange pas d'avoir un aspect "planches sciées". Je ne suis pas à la recherche de la perfection

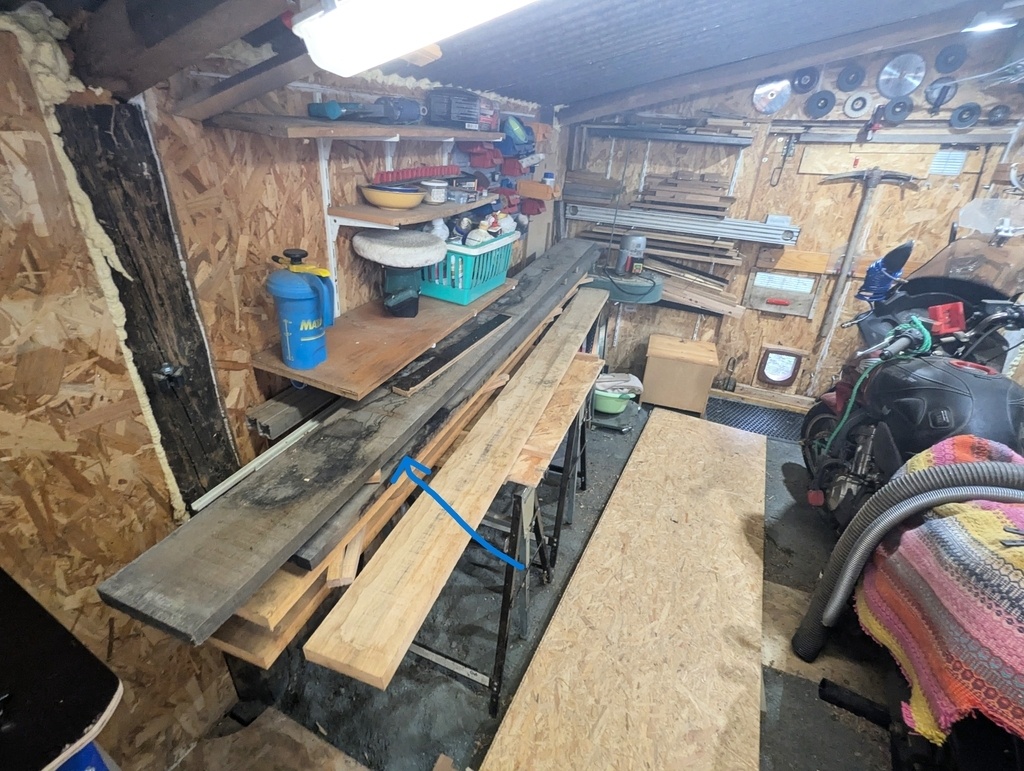

kevinl Une planche brute, c'est ce que tu vois sur la photo ci-dessous. Elle est pleine d'aspérités, pas forcément droite, et elle a peut-être subi les caprices de la météo (comme celle-ci). Elle peut être sèche… ou pas ! Je vais essayer de te trouver une autre photo plus parlante.

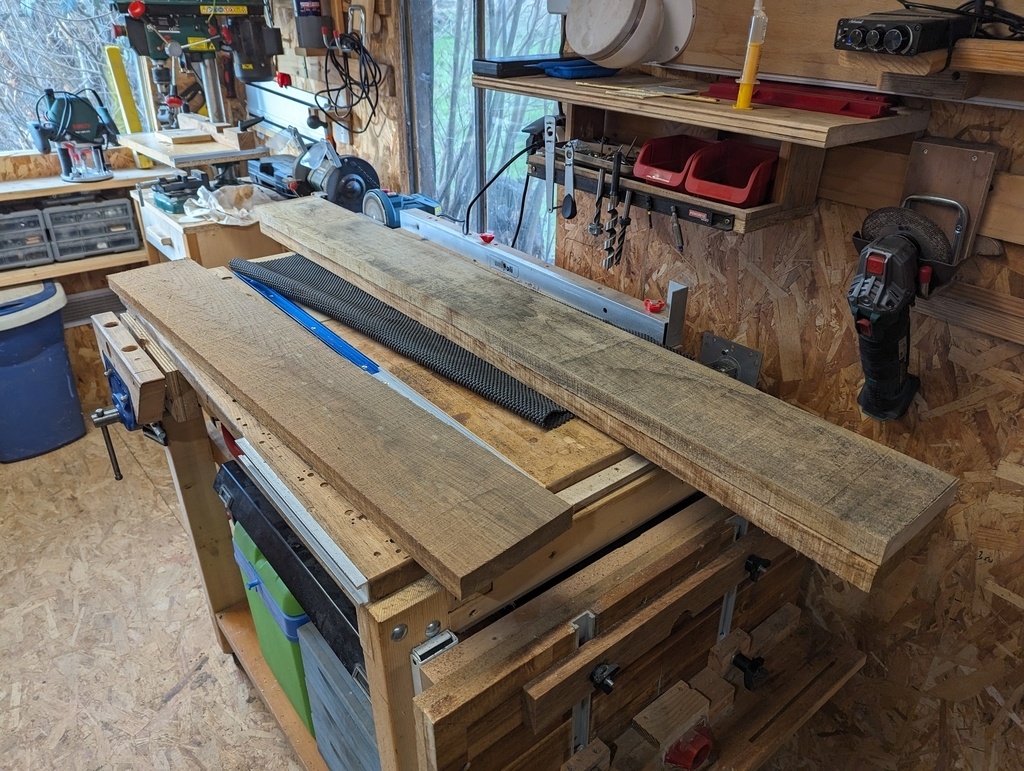

Edit ajout photos: directement sortie de la scierie.
Tu as beaucoup de ressources sur ce site, c'est tout à fait possible de faire ce que tu souhaites, mais je pense qu'il va falloir un peu de lecture et mûrir ton projet (ce n'est pas méchant) !
Merci beaucoup pour les photos. Sur le principe ça ne me dérange pas au visuel. Mais effectivement si elles ne sont pas toutes droites ça peut être compliqué.. J'aurais éventuellement la possibilité de me déplacer à la scierie et vérifier par moi-même néanmoins.
Bingo Oui je comprends, le plus gros problème de mon projet c'est le budget c'était également pour ça que je m'étais dirigé vers ce ces planches qui me semblaient d'un bon rapport qualité prix, mais vous m'avez donné des infos importantes dont je n'avais pas conscience.
kevinl un tour a la scierie sera de toute manière très instructif ! Tu peux prendre deux ou trois planches et voir ce que tu peux réaliser avec tes outils, c'est juste que c'est du bois brut !
Tu peux également dans un premier temps faire un projet un peu moins conséquent et par la suite t'attaquer à ce plus gros projet une fois que tu as un peu d'Xp (et d'outils) !
kevinl tu peux aussi éventuellement rechercher si il n'y a pas une membre du site à proximité de chez toi qui pourrait être équipé et qui pourrait te donner un coup de main. Ou un atelier partagé. Il y a un annuaire de boiseux sur ce site. D'ailleurs je t'invite à remplir ton profil ça pourrait aussi aider les gens à te proposer des solutions.
Aller à la scierie est une bonne solution mais le bois est scié vert puis séché il bouge donc pendant ce temps et en général en scierie ils ne te laisse pas choisir les planches. Je m'entendais très bien avec le gars de la scierie là où j'habitais avant et il m'a laissé choisir qu'une seule fois et c'était une fin de lot qu'il avait eu en négoce...
Merci à vous deux. Je vais prendre le temps de la réflexion et bien me renseigner. Je vais également regarder plus en détail le site.
Il s'agit, dans ce que propose ce vendeur, d'avivés, donc tout venant. Uniquement en largeur 200, donc dans lesquelles on trouvera de tout, débité comme ça vient, dosse, quartier, nœuds, fentes... et défauts compris. Qui ne sera qu'à minima expurgé du cœur. Ce bois ne sera au mieux que sec à l'air. En Chêne, certes, mais qui n'est pas du bois de choix "menuiserie" et encore moins "ébénisterie".
Ce vendeur le présente comme bois pour des aménagements extérieur, ce qui paraît adapté, mais aussi pour de l'intérieur. Pour le coup, ça nécessiterait tout de même quelques avertissements, sur ce dernier usage.
Pour qui en est conscient, qui sait apporter une finition sympa mettant en valeur cet aspect "brut de sciage", et qui sait que son bois va travailler, et l'anticiper, pourquoi pas.
Mais pour un aspect plus classique en mobilier, à savoir raboté, poncé, parfaitement plan et lisse, recevant une belle finition, et qui ne bouge pas dans le temps, on en est loin.
Erebor Le raboter imposerait dans de telles planches, qui sont certainement loin d'être droites en l'état, d'enlever une quantité de bois conséquente. Ce qui ne l'empêcherait pas pour autant de travailler par la suite.
Désolé, kevinl de "casser" ton idée. Mais te lancer dans cette bibliothèque avec ce bois, je ne peux pas ne pas t'alerter !
Tu peux peut-être aller faire un tour, chez ce vendeur, pour te rendre compte, comme le propose Bingo. Éventuellement en ramener quelques planches, pour un petit ouvrage, sur lequel tu pourrais te rendre compte de ce que c'est comme bois, de voir comment il se comporte et évolue dans le temps, de te faire la main, évaluer tes capacités, voir si tu as besoin avoir un peu plus de matériel...
Mais te lancer dans ce qui est tout de même un gros projet, pour débuter, et dans de si mauvaises conditions, tu risques fort d'être déçu, si pas découragé avant la fin.
Peut-être commencer par un projet avec un matériau plus directement utilisable et maîtrisable, du panneau, par exemple (quel qu'il soit).
Bonne continuation, malgré tout !
Medalegno Oui je comprends, merci pour ces conseils. J'ai bien fait de demander des avis avant de me lancer en tout cas. Je vais me renseigner afin de trouver une solution plus simple à mettre en œuvre
Avant de parler assemblage j'ai 2 questions pour vous :
- tout les morceaux de bois sont verticaux et horizontaux donc aucun contreventement. Ce meuble a donc pas de stabilité latérale (si vous poussez sur le coté il va se déformer). Est-ce que vous avez anticipé ça? Est-ce que vous avez prévu un fond (ça résoudrai le problème)?
- Un meuble en chêne de 2,5m par 2,3m ca va peser un âne mort et être particulièrement difficile à déplacer. Comment avez-vous envisagé le déplacement? L'assemblage? parce qu'il va bien falloir le manipuler ce meuble ne serait-ce que pour l'assembler. Il faudrait peut-être revoir la conception pour en faire quelque chose de plus modulaire...
Pour ce qui est de l'assemblage les tourillons c'est très bien. les vis biaises ça se verra dès que l'étagère dépassera le niveau des yeux donc ce ne sera pas beau.
Une piste à envisager sérieusement quand on débute c'est l'assemblage collé vissé. On préperce un trou de 10mm par exemple où la tête de vis va se loger puis on y colle un bouchon du bon diamètre de la même essence en faisant attention au fil du bois et ça devient presque invisible. L'investissement dans la mèche a bouchonner est minime et le résultat est bon.
Pour finir certaines étagères tombent quasiment en face ce qui va rendre l'assemblage difficile. La solution tasseau de soutien a l'avantage de rendre ça moins contraignant.
Bonjour,
Merci beaucoup pour votre retour très complet.
Effectivement je n'ai pas pensé au contreventement. J'avais en tête que le poids maintiendrait l'ensemble en poussant vers le bas. Je vais réfléchir à la question, peut être avec en fond en croix ?
Pour le déplacement, je comptais préparer l'ensemble (trous etc) en extérieur puis assembler à l'endroit définitif, sur une mezzanine ou je pense avoir assez d'espace pour travailler et ensuite "n'avoir" qu'à le relever avec peu d'aide effectivement
Je n'avais pas pensé à l'assemblage collé vissé, c'est à explorer merci. Le tasseau de soutien me paraissait plus facile à mettre en œuvre en tant que débutant.
Merci beaucoup

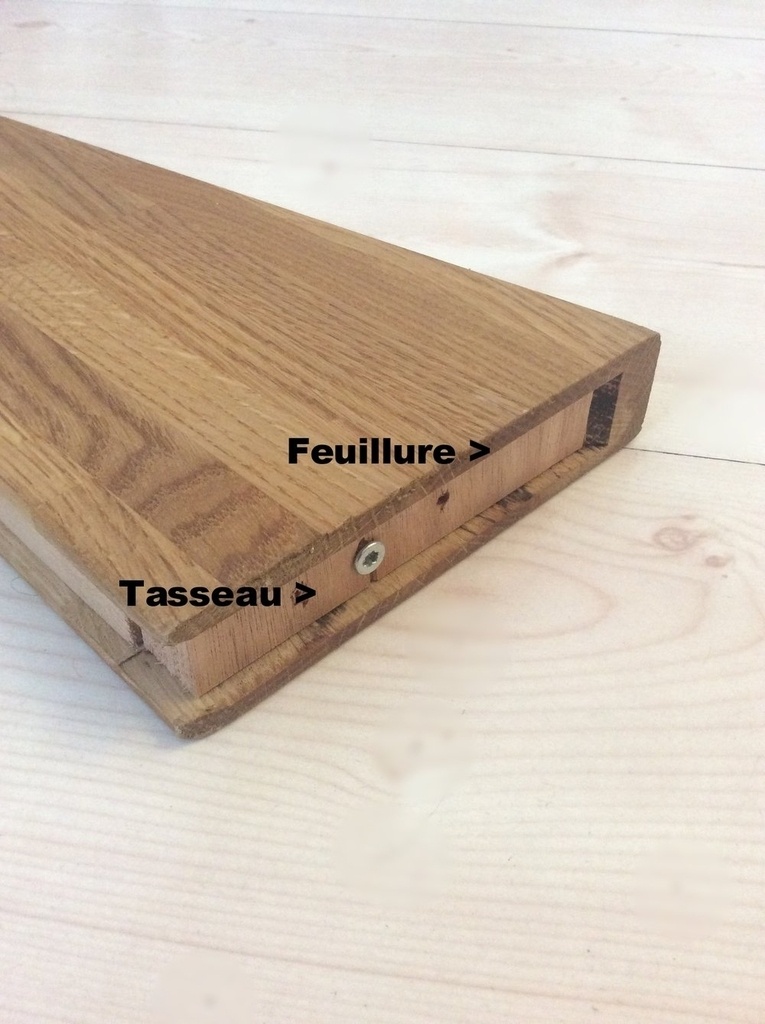

Si tu te sens l'âme aventureuse (ou que tu veux apprendre de nouvelles choses) tu peux envisager de noyer tes tasseaux. Pour ça il te faut une défonceuse (très pratique quand on travaille le bois) et tu fais une gorge dans l'épaisseur de ton étagère qui de débouche pas sur l'avant de cette manière tu peux glisser ton étagère sur le tasseau et rien de se voit en façade.
Pour l'assemblage attention quand on colle du bois il faut serrer et là tu as des sacré longueurs donc il va te falloir de l'équipement.
Pour le fond tu peux aussi envisager une plaque de MDF (5mm suffit) peinte (de la couleur du mur par exemple comme ça on la voit pas) que tu cloues ou visse à l'arrière du meuble. C'est simple et suffisant.
Juste une petite remarque de débutante dans le bois mais pas dans les maths et les déménagements: attention que la hauteur sous plafond soit suffisante par rapport à la hauteur du meuble fini pour que ça passe au moment du relevage.
Erebor EloDesAlpes Merci pour l'idée je ne connaissais pas cette technique. J'ai gardé de la marge sur ma hauteur pour effectivement pouvoir relever le meuble.
