Salut tout le monde
Bon je sors un peu de ma zone de confort en me retrouvant à devoir poser des charnières autres qu'en laiton. J'ai fait de belles portes pour les caissons IKAE de mon frérot. Maintenant je dois mettre des charnières IEKA qui se clipsent dans mes portes en frêne massif.

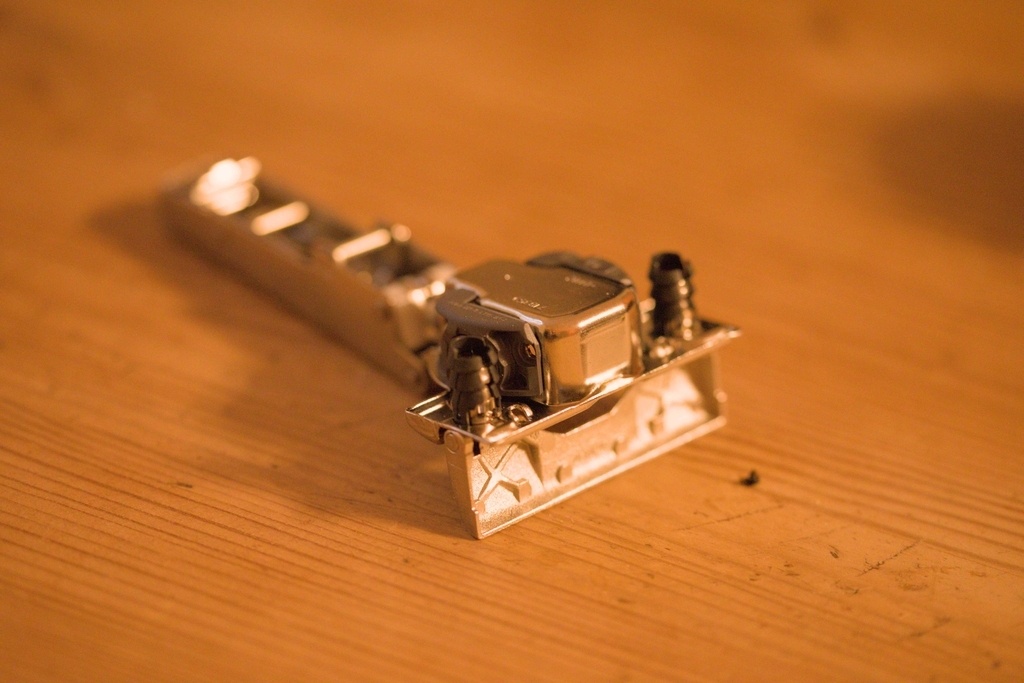

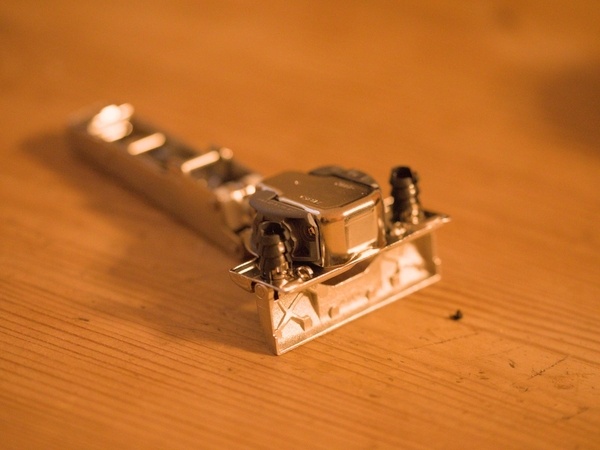

Je joins l'image des-dites charnières.
Première question :
Je doute que les clips aient été pensés pour du massif, sont ils quand même installables avec leur petites chevilles en plastoc ?
Comme c'est mon baptême du feu avec des charnières de cuisine j’essaye de parer les difficultés possibles. Je sais déjà que je vais devoir être très précis sur la profondeur du trou principale de la charnière car il ne reste pas grand chose de l'autre coté (entre un et deux millimètres).
J'aimerais vos conseils sur les gabarits types Blum ou Heittich à 250€...
Sont ils adaptés à ce type de charnières IKAE (cf photo) ?
Pensez vous que je puisse trouver à en louer un ?
Est ce envisageable d'utiliser des gabarits cheap genre chinoiserie pour le même boulot ?
Je n'ai que 16 trous.
J'ai pensé que je pourrais rogner la pointe de centrage de ma mèche Forstner pour garder intact les deux milles qui me reste, à votre avis est ce important cette pointe de centrage avec un gabarit ?
Existerait il un gabarit pour défonceuse pour faire ce travail ?
Bref j'ai besoin de vos lumières rassurantes et vos conseils avisés pour passer cette dernière étape !
Merci merci à toi qui lis ma bafouille et partage mes questions
Bon bois comme disent les menuisiers à l'heure de l'apéro.
7 réponses
Perso, j’ai posé des tas de charnières invisibles sans gabarit.
Deux solutions économiques :
- tout tracer (le plus délicat pour toi sera report de l’axe de la charnière du caisson vers la porte).
- se fabriquer un gabarit dans une chute de massif. Ça prend dix minutes. Bien sûr il va s’user mais pas si vite.
Dans les deux cas, la gestion de la profondeur de perçage reste délicat. Un scotch sur le foret marche bien. Pour le forstner, il y a plus de marge, sauf à prendre un modèle avec pointe de centrage très longue.
Comme d’habitude, on teste l’ensemble sur une maquette avant de se lancer avec de nouvelles quincailleries.
Hello,
Tu as déjà beaucoup de réponses dans les autres messages sur les éléments techniques.
Moi je te conseille de surveiller Leboncoin ou les offres en ligne pour acheter un gabarit blum ecodrill blum. Tu le reviendras ensuite quasi au même prix sur Leboncoin donc certe c'est un investissement au départ mais ça part vite sur Leboncoin.
C'est ce que j'ai fait mais au final pour l'instant je l'ai gardé (ça c'est le piège ;) )
ce genre de charnières vont très bien sur du massif comme sur du panneaux reconstitué
il faut tenir compte des entraxe de percements des différentes marque de charnières
Grass 42 mm
Blum 45 mm
Hettich 48 mm
Salice 52 mm
donc le gabarie que tu propose et fait pour Hettich ou Slice et pas pour Grass ou Blum
la charnière que tu montre en photo est une Blum elle tien vraiment très bien dans le massif mais attention chez Ikea ce n'est pas parce que c'est la marque Blum que c'est forcement les entraxe Blum j'ai vue des charnières Blum normalement 45 mm pour perçages Grass 42 mm
si tu coupe la pointe de ta mèche Forstner elle voudra aller un peu ou elle veut à moins que tu utilise une perceuse à colonne et que tu bride bien ta porte pour l’empêcher de bouger
Je n'ai pas de gabarit pour les charnières.
En fonction du recouvrement du chant etc je calcule le centre, qui va etre le même pour toutes mes portes , regle un trusquin, marque et trace avecune pointe carrée, puis fraise de 35 sur la colonne avec butée de profondeursur 14mm.
Elles sont standardisées, système 32, mais pas a la même distance du bord pour recouvrir un chant de 19 ou de 16.
C'est souvent entre 5 et 8, plus 17,5 mm.
Ou si deux portes se partagent le même chant c'est encore différent.
Pour la hauteur, tu dois trouver le point zero (bas intérieur du meuble) ,le reporter sur ta porte et ajouter un multiple de 32 plus 16mm pour te trouver face aux trous préforés.
De mémoire, ça fait des années que je fuis ikea comme la peste.
Mais c'est de la logique, sachant que les trous sont espacés de 32, tu dois te placer entre deux.
Quelle que soit la marque, on a la même cote sur les montants deux trous séparés de 32 mm a 37 mm du bord (32+37, cote sexy..), c'est comme ça que je m'en souviens quand je fabrique mes modules (sans la série de trous).
Mais le point zero de Ikea est différent pour protéger leur marché, celui qui ne comprend pas ça est obligé de passer par eux pour tout.
Sil ny a pas de tiroirs, d'obstacle, tu peux ensuite reporter la distance sur toutes les portes.
Dans du massif je n'utiliserais pas les "vis plastiques", mais deux spax de 4,5x16, ou 15 si tu es dans du fin.
C'est la cassolette qui assure, les vis l'empêchent juste de se deboiter, mais un pas de vis est préférable a un serrage dans du massif.
Une paire de blum , normales, avec frein et débrayable cest 3 ou 4 € en entrepôt.
Tu n'as pas besoin des suédois.
Et on trouve facilement toutes les quotes dans leur catalogue

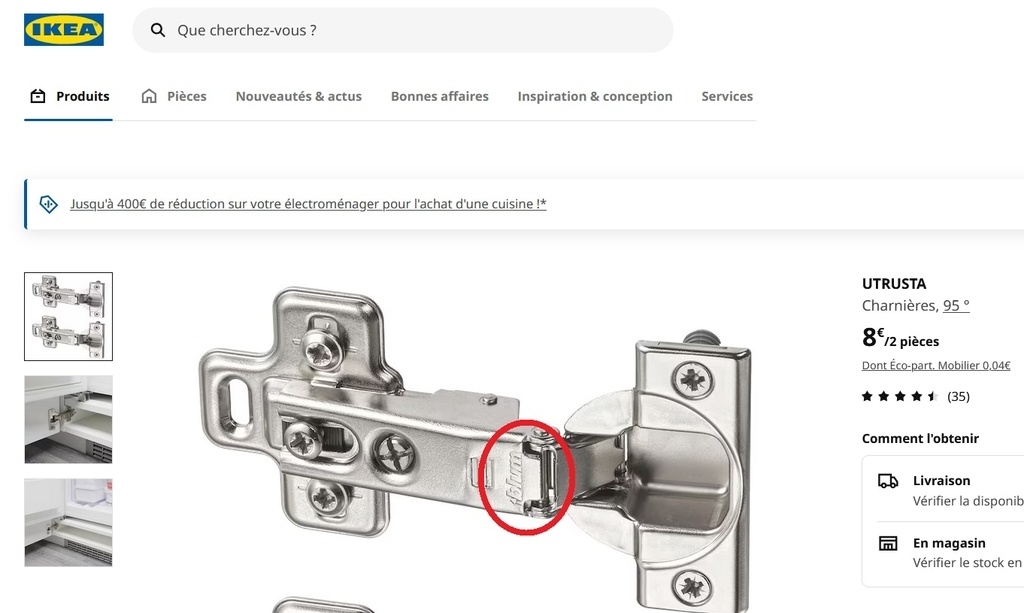

Les charnières vendues chez Ikea, sont des charnières Blum, donc compatibles avec les standards du "System 32".
Des tas de gabarits existent, soit déjà équipés d'une fraise de 35, soit de simples gabarits de traçage. Ceux-là, par exemple, assez complets pour différents perçages, semble-t-il.
Aucun problème à les utiliser dans du massif.
Par contre, tes portes en massif ne font que 14 ou 15mm d'épaisseur ? (ces charnières se perçant à 13)
Si tu n'en n'as pas beaucoup, ce genre de gabarit fait très bien l'affaire.
j'ai posé toutes les portes de mon atelier avec.
Effectivement, faire bien attention avec la profondeur, une perceuse a colonne avec butée est un plus indéniable pour assurer le coup (mais j'avais posé mes premières à la perceuse à main, on reste concentré et on y va petit à petit)
Merci GrandJu alors oui marquer les repères et attaquer à la perceuse à colonne c'est la base ! je cherche un truc plus sécurisant et techniquement plus avancé mais c'est peut-être bien ce que je finirai par faire !
Dans ce cas ma défonceuse me semble plus précise en profondeur que ma colonne.
Salut,

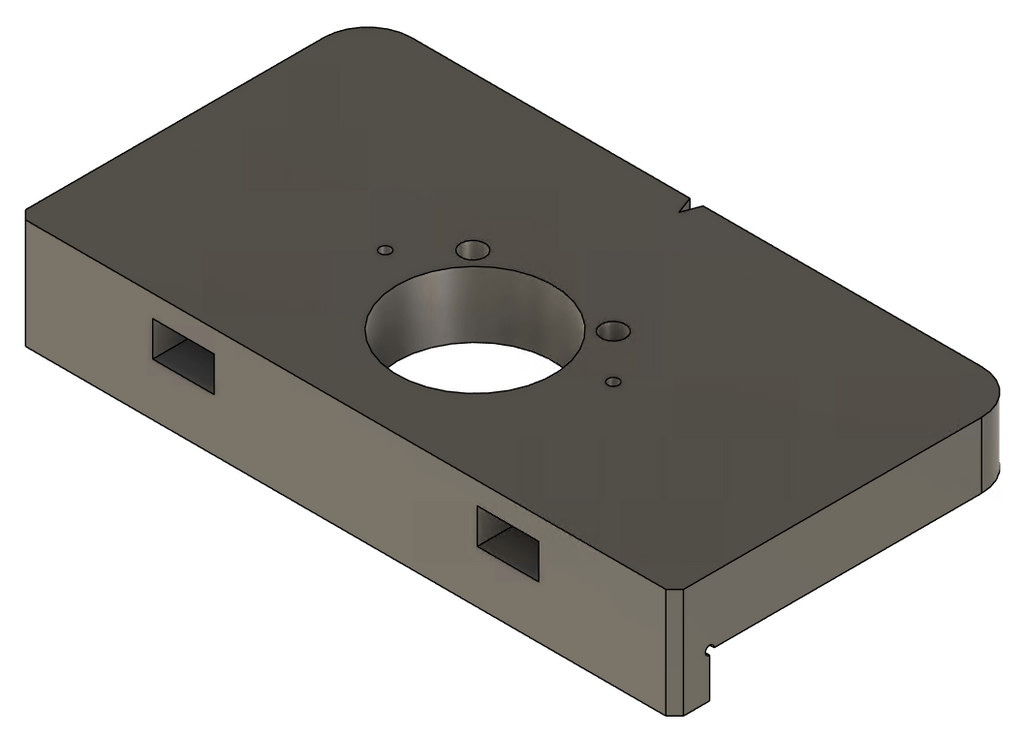

Il m'arrive de faire des gabarits en impression 3D. En l'occurence j'avais fait ceci pour une charnière Hettich trouvé en GSB :
Le plus gros trou permet l'usinage à la fraise à copier, les 4 autres plus petits permettent de tracer les pré-trous sur le caisson et la porte. Les deux trous rectangulaires permettent de placer des serres joints pendant l'usinage. La petite encoche en forme de V permet de centrer le gabarit.
Je doute que les charnière d'Ikea soient compatible avec les modèles de chez Hettich mais ça peut au moins donner des idées.
Si tu as accès à une imprimante 3D c'est sans doute une bonne solution pour faire ce genre de chose de manière précise et pour pas trop cher.
Merci NaPs effectivement j'y ai songé mais je n'ai pas accés à ce genre d'outil et je préfèrerais une solution clé en main je n'ai pas le temps de me coller à la conception 3D du gabarit qui va bien, trop néophyte en la matière. Je suis capable de perdre beaucoup de temps à ça je me connais ! Si je dois le faire moi même alors je passerai par une fabrication en bois.
Ma question est aussi de savoir si ce type de charnière clipsée va fonctionner avec mon bois massif ?
