Salut tout le monde,

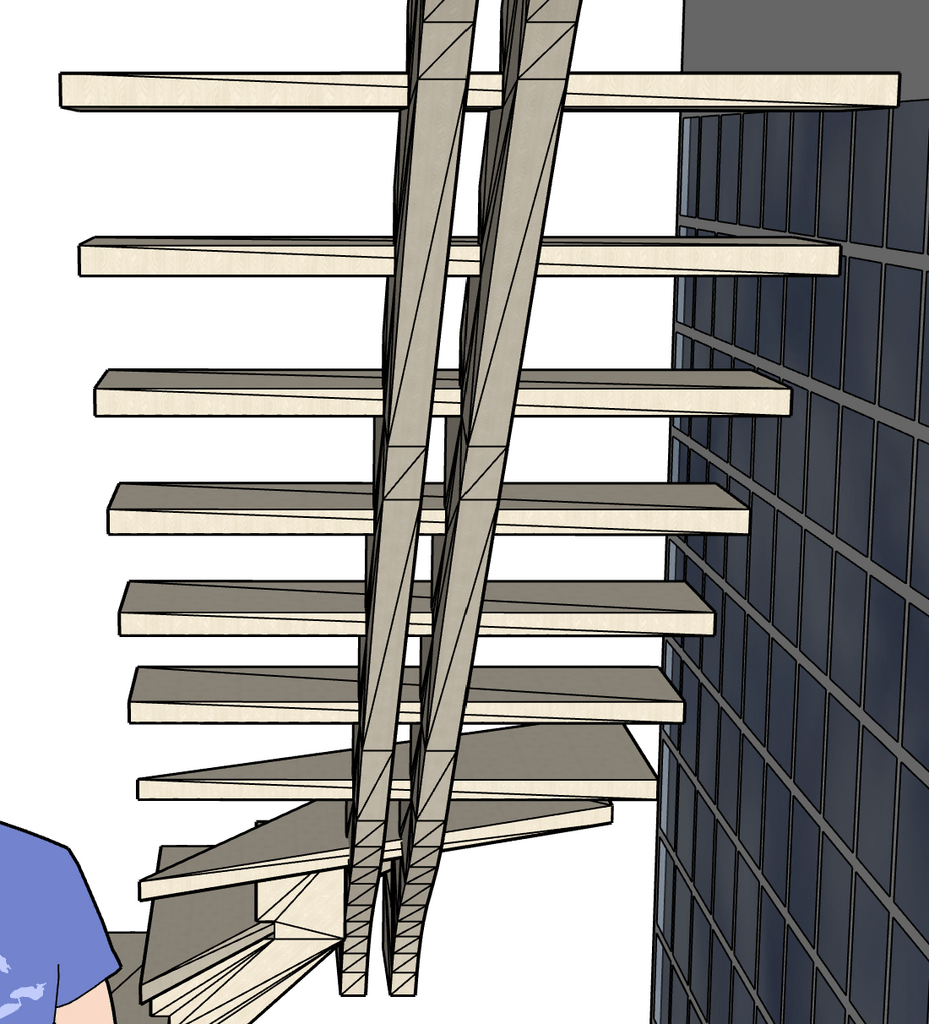

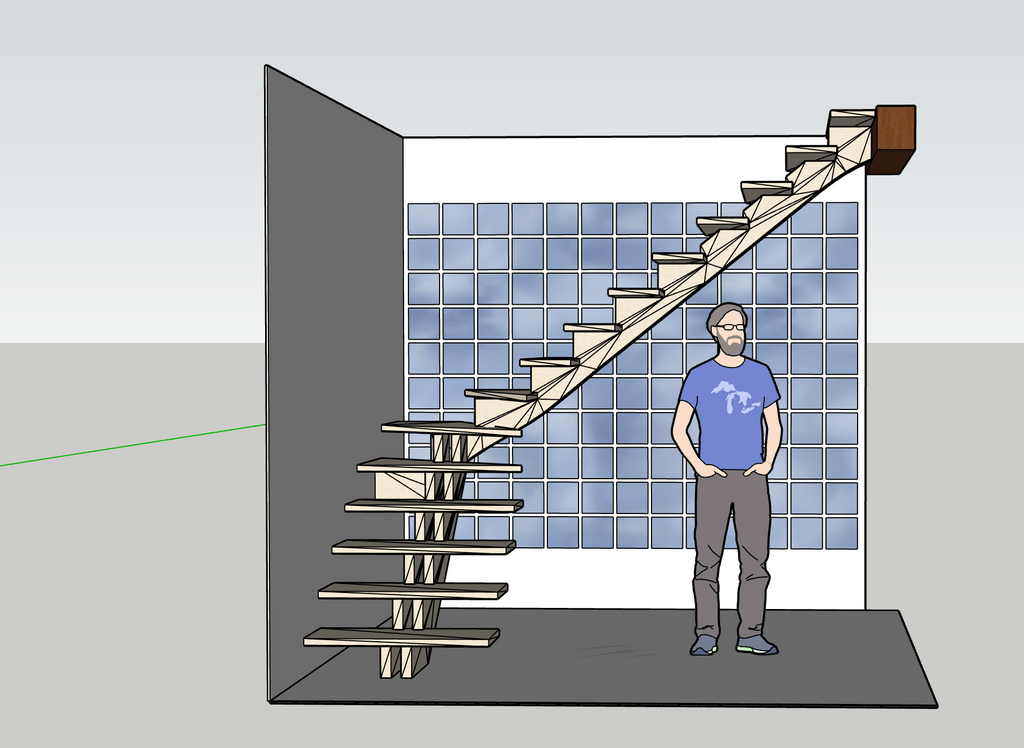

je suis en train de dessiner un escalier à limon central en frêne pour un potentiel client, mais j'aimerais bien partager mes sections avec vous avant. Voici les quelques dimensions :
- 2 limons de 45mm séparés par un espace de 60mm
- marches de 900mm x 274mm x 35mm

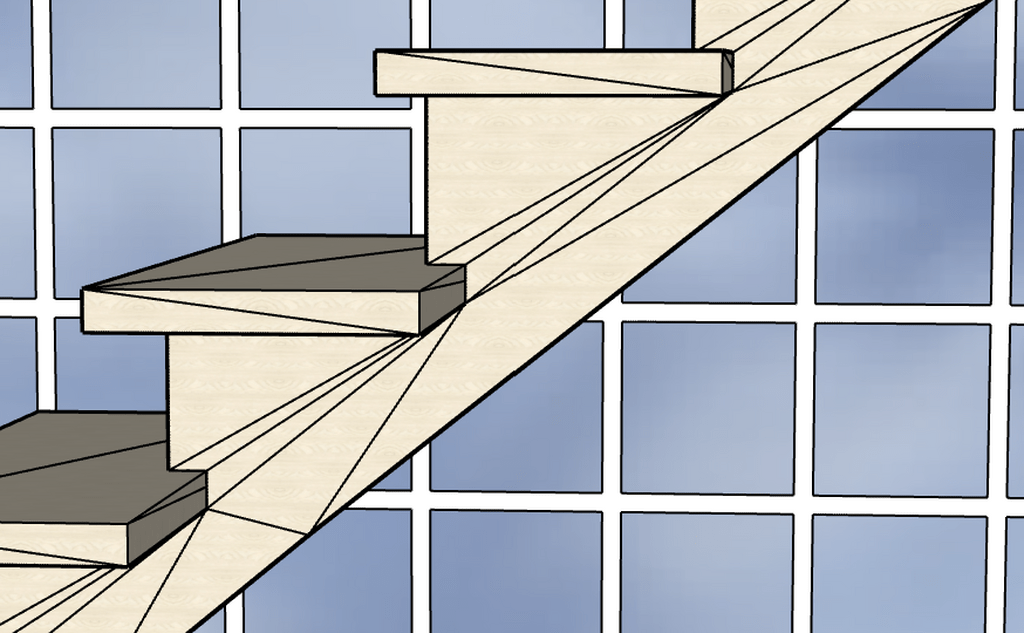

- les marches seront rentrées dans une encoche dans le limon puis vissée par le dessus
- l'escalier sera fixé par assemblage et vis dans la poutre d'arrivée et dans le mur d'en face qui est en béton avec des bon gros tire fonds => il y a un chauffage au sol, pas possible de s'y fixer ...
=> il y aurait donc 375mm de marche en porte à faux de chaque coté des limons
l'objectif du client est que ce soit aéré et qu'on puisse profiter du mur en carreaux de verre qui se situe juste derrière
Que pensez vous de mes choix ?
Merci
Mis à jour
2 réponses
Bonsoir
Alors je pense qu’il faut lire 375 mm de porte à faux pour des marchés de 35 mm et non 37,5 mm pour moi c’est faible pour le moins il faudrait passer en 45. La section des limons ne peux s’apprécier que avec la connaissance de leur portée et inclinaison information manquante ou que je n’ai pas vu. Il assez embêtant de pas trouver un moyen de fixation au sol bien que la seconde volée soit prise entre deux murs la première volée aura tendance à glisser en se relevant sous la charge du passage.
Bonsoir Bonbonveronbi , merci de m'avoir précisé ma boulette, je l'ai corrigé.
Pour ce qui est de la portée (des limon "suspendus) elle est de 2800mm pour une inclinaison de 38,63°
Pour ce qui est de la deuxième fixation, je pensais profiter du fait que la partie gauche des marches du abs touchent le mur pour les fixer dedans aussi et rajouter un peu en rigidité
j'espère avoir répondu à vos interrogations.
Bonne soirée
Avec ses précisions en admettant que vos deux limons de 45 mm par un assemblage adéquat soit l'équivalent d'un limon de 90 mm il faut suivre la recommandation de kaj a savoir laisser 180 mm de bois perpendiculaire au rampant du limon.
Alors vous prévoyez une encoche dans les limons. Cette encoche à pour effet d'augmenter la section des limons pour ne pas les fragiliser; augmentent telle la fixation des marches ? A vrai dire votre marche en séchant va ne plus être en contact avec l'entaille et obligera à faire des contre entailles dans la marche pour couvrir les éventuels retraits. Si la surface d'appui des marches et suffisante des tourillons en quantité suffisante avec un bon collage doit suffira. On peut économiser du bois en coupant les entailles et en récupérer une partie pour former la crémaillère en la retournant. Le visuel du limon peut être soulagé en entaillant la marche en sous face sans le fragiliser. Comme escalier est balancé je vous recommande d'augmenter vos épaisseurs de marches bien que il sera surement pratiquer à l'aplomb des limons mais il y a un risque de souplesse. Pour finir l'absence de garde corps me pose problème.
merci Bonbonveronbi pour ces précisions !
Pour le garde corps, les clients le veulent en métal donc je travail avec un ami qui va s'en charger, mais qui ne m'a pas donné les plans.
Un limon monobloc
Un limon double
Je pense que la largeur du bois restant en dessous du redan est trop faible, je laisserai au moins 160 à 180 mm
si vous voulez mettre 2 crémaillères il faut les réunir par des plots pour avoir une poutre rigide la dimension au creux 200 mm mais cela dépend de la qualité de votre frêne a gros ou faible accroissement
l 'homme qui fait des escaliers pour descendre
Merci kaj ! je vais le prendre en compte dans mon designe
etiennedesthuilliers je ne l'ai pas mis sur ma 3D, mais en effet je comptais les rassembler , le client aime l'effet boulonné.
Merci aussi pour cette réponse :-)
