Bonjour à tous

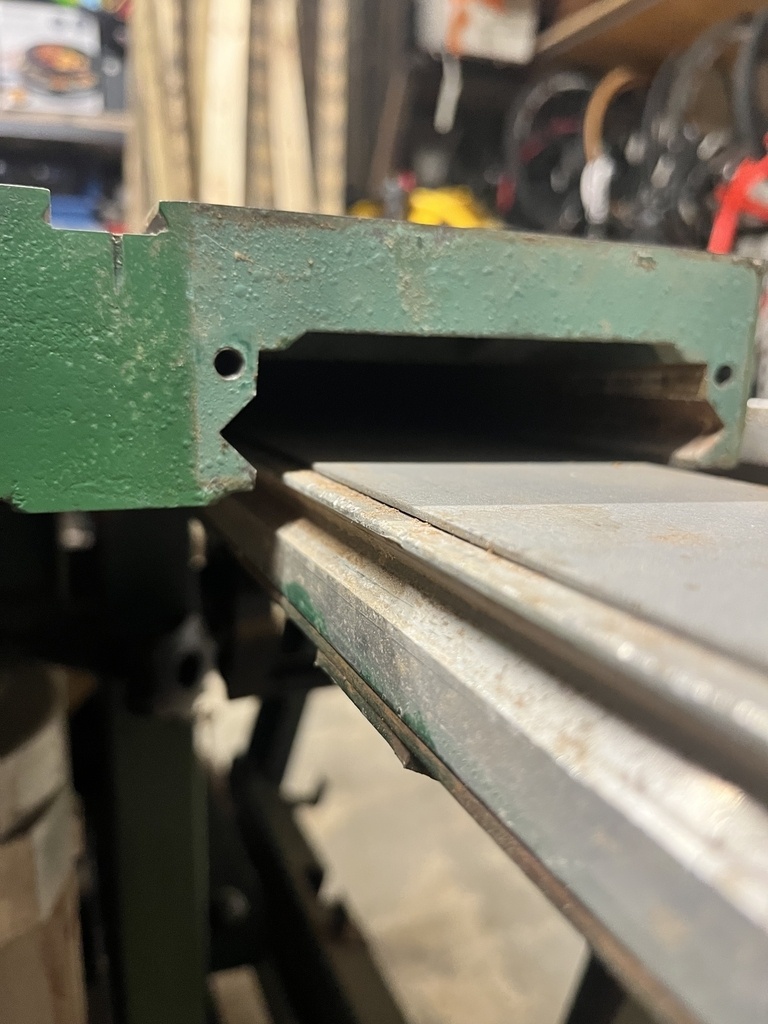

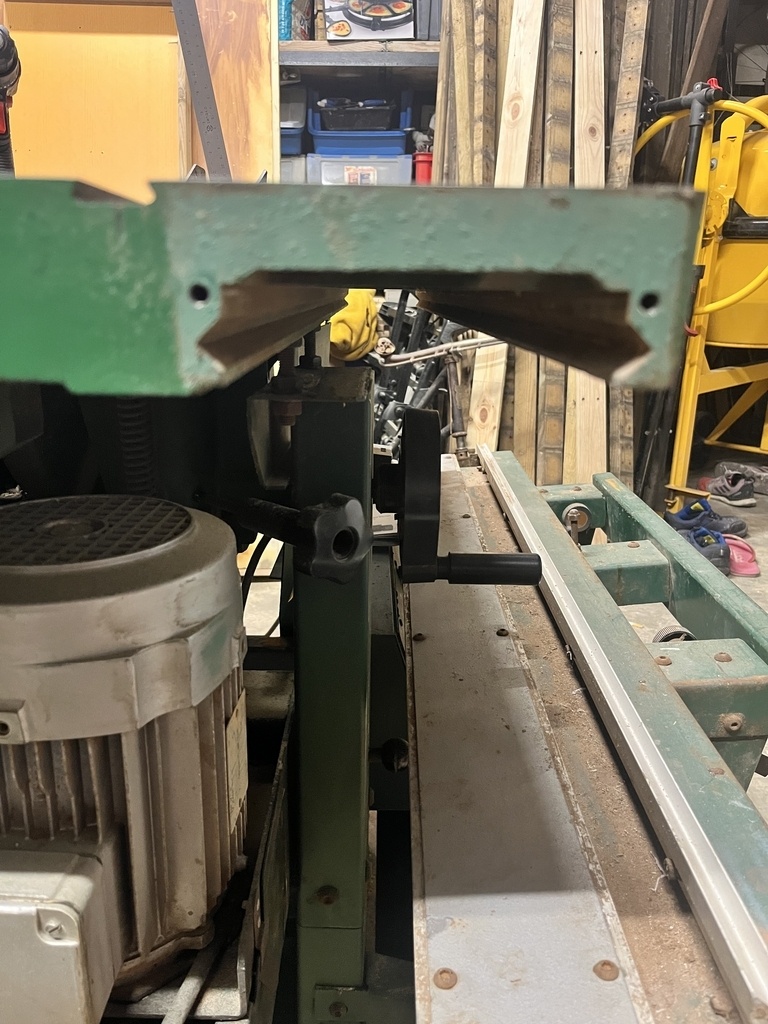

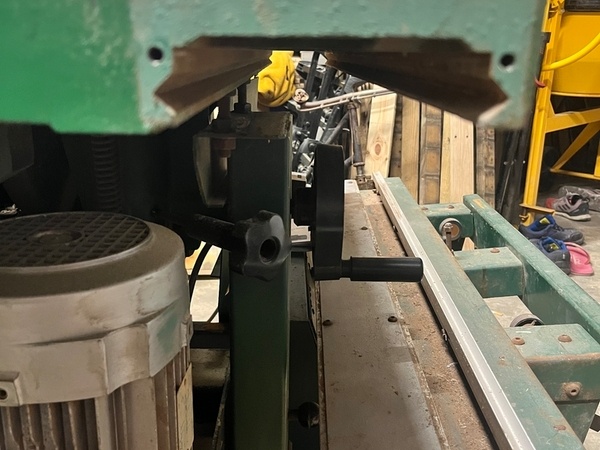

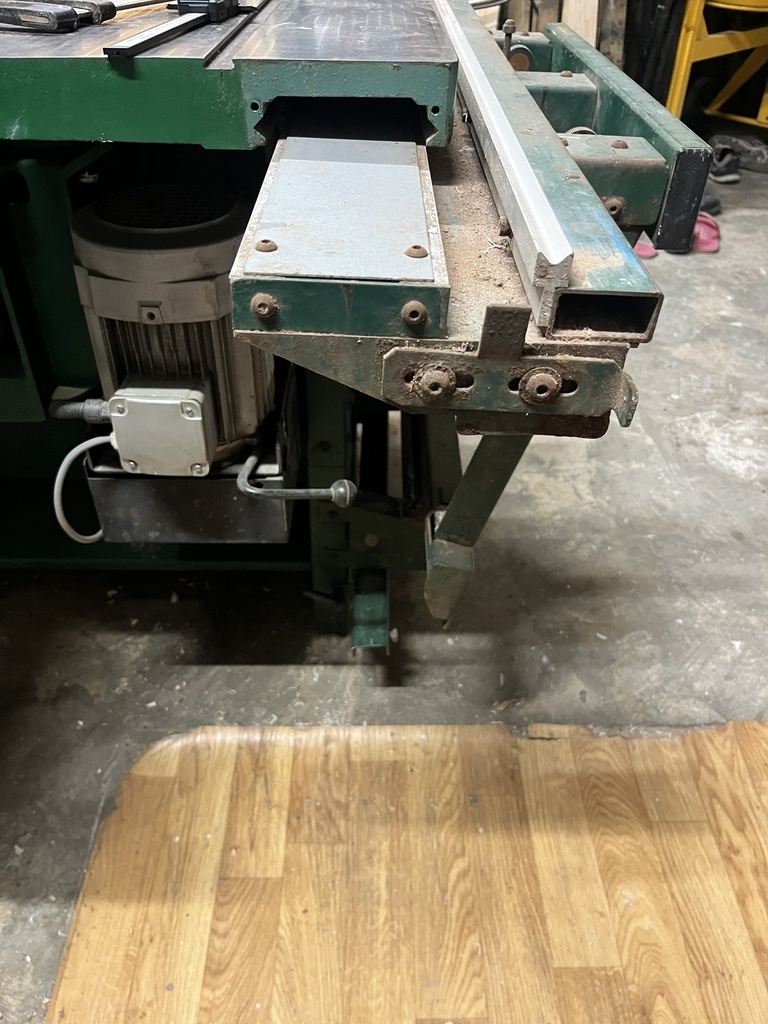

Ayant acquis un combiné Bois récemment lurem 310 si je voudrais avoir un peu d’aide pour le chariot, il me semble qu’il me manque un guidage linéaire
Pourriez-vous s’il vous plaît me confirmer et si possible avoir une photo de ce guidage
1 réponse
Il ne manque rien à la table de la machine, elle même.

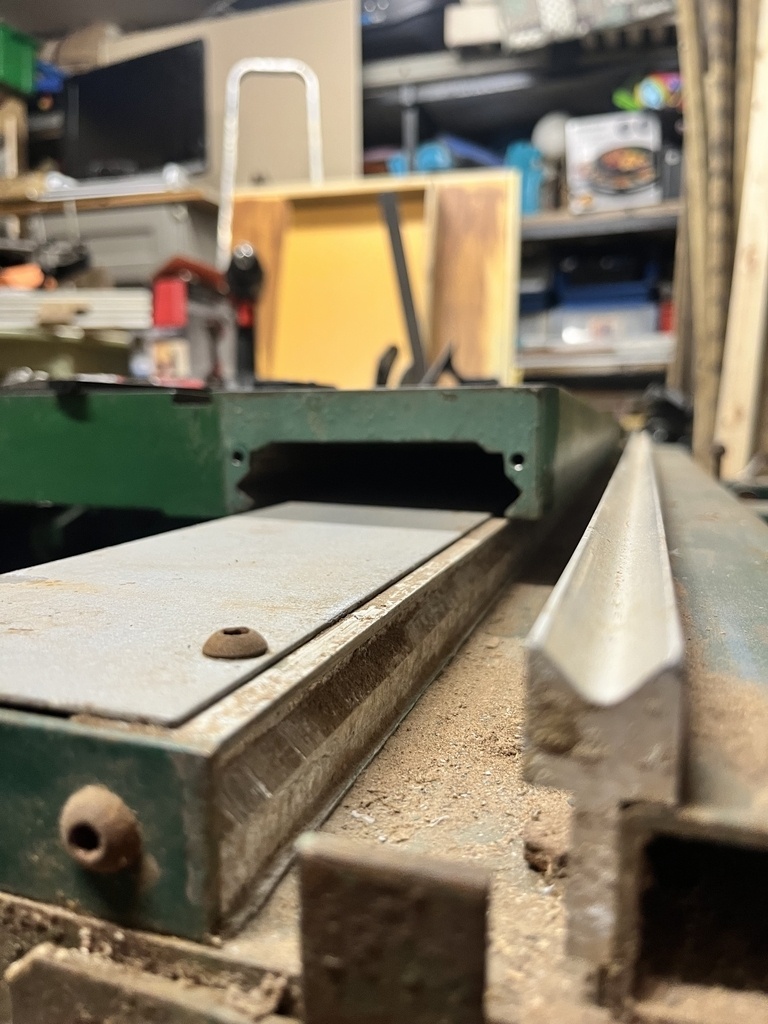

Par contre, il te manque peut-être le chariot qui vient y coulisser, muni de roulements chanfreinés qui viennent rouler dans ces rainures en V usinées dans le plateau en fonte.
On l'aperçoit ici
ou encore ici
En cherchant un peu ici, tu en trouveras certainement d'autres photos, et peut-être une notice d'utilisation et plans où tu verras mieux ce chariot.
Ah, OK, c'est un système différent, alors.
Là, il doit te manquer, ou directement des billes, ou des systèmes de barrettes ou cages à billes droites, qui viennent s'intercaler entre les rainures en V usinées dans la table, et celles du chariot.
Après recherche sur l'ADB, j'ai trouvé ça (il y a une notice de 310SI dans "télécharger le plan"). Sauf qu'ici, c'est le système que je décris, qu'on y voit (page 79). Mais toi, tu aurais donc un autre système, mais qui s'adapte au même type de rainures sous la table.
Salut. Je confirme il manque juste des billes qui font office de roulement mais genre plus de 20 billes elle sont en téflon si mes souvenirs sont bon.
Bonne Fin d'année
Merci pour ta réponse
C’est bel et bien un guide linéaire qu’il me manque, je vais essayer de prendre les cotes exactes, mais il me semble que c’est des billes de 1 cm qu’il me Faut sur à peu près 40 cm de long
Bonne fin d’année à toi aussi
Tu devrais rechercher ici lairdubois.fr/...?q=lurem 310 si
Et éventuellement taguer les auteurs des questions, à priori possesseurs de ce même modèle. Peut-être aurais-tu plus de chance d'y avoir les bonnes infos, sur ce que sont ces billes, ou savoir les caractéristiques et savoir où en retrouver.
