Rouleau entraîneur lurem c26

Bonjour à tous,

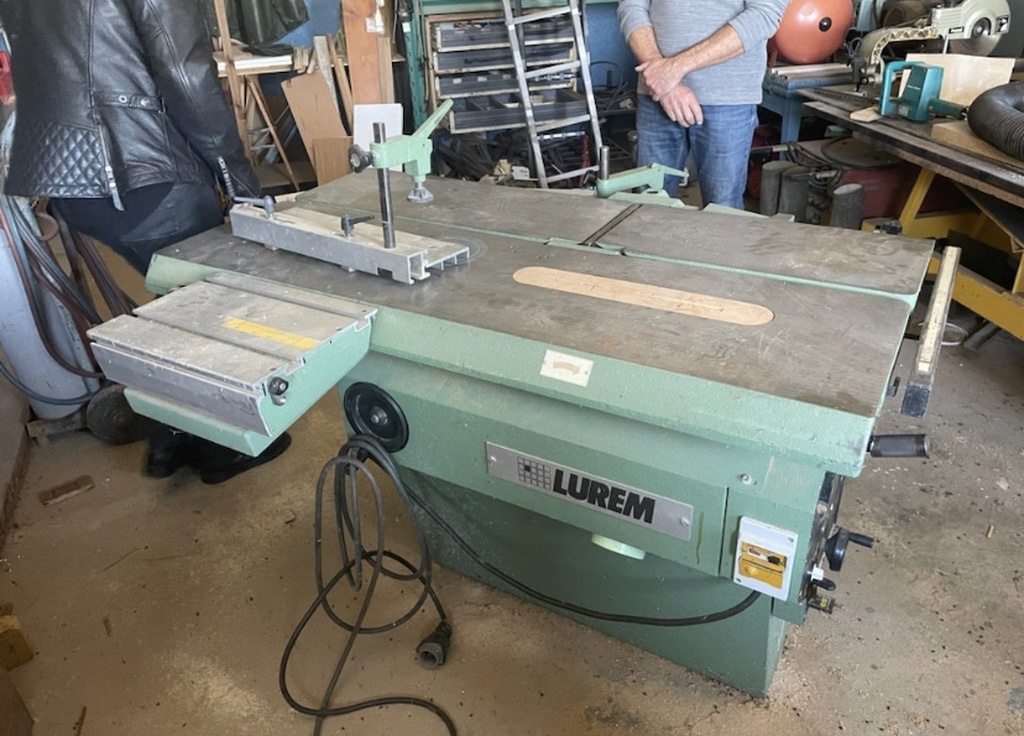

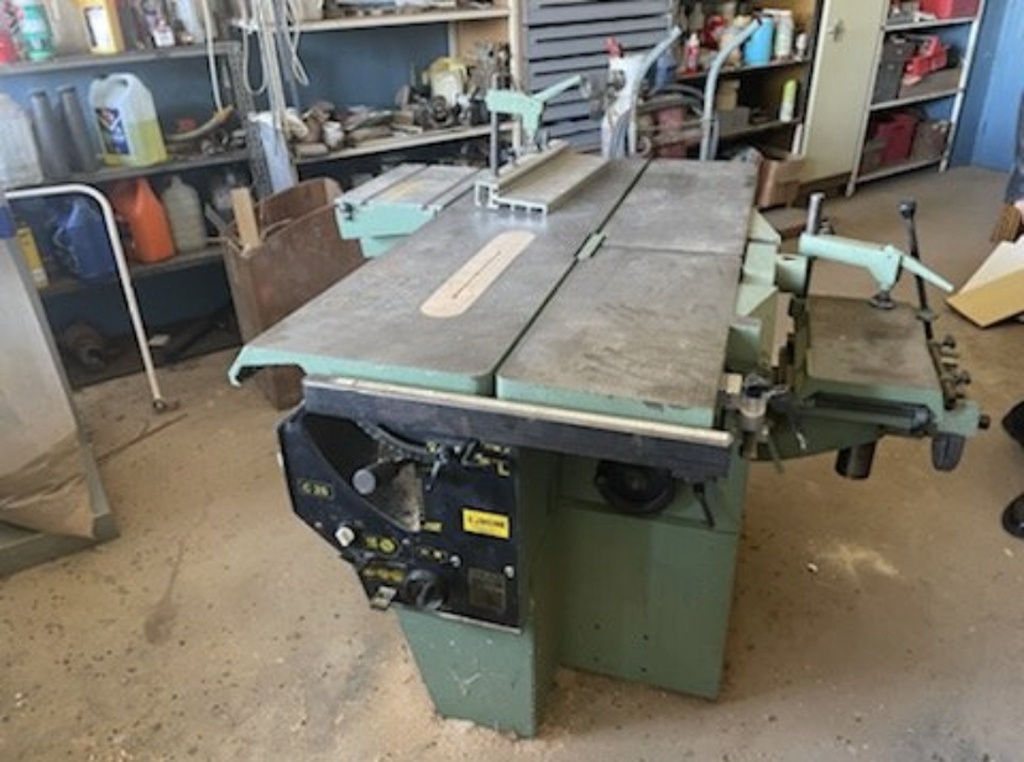

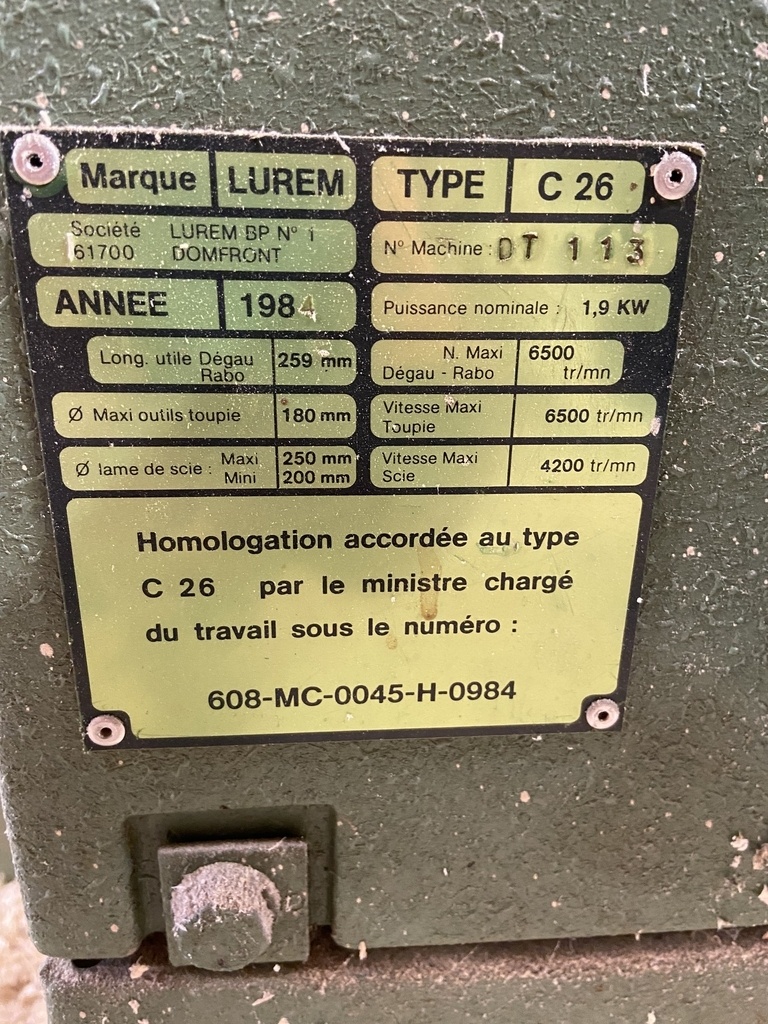

Je possède un combiné Lurem c26. J’ai un soucis de raboteuse.
J’ai changé cet été une bague de frottement qui était cassée au niveau du rouleau entraîneur et depuis, je bouffe une courroie en 30 secondes. J’ai tout essayé pour la réparer mais elle ne veut rien entendre. Pour faire un test, j’ai même mis un disque à meuler pour essayer de retenir la courroie (cf photo)

J’ai fait appel à une entreprise spécialisée dans les machines mais à part me prendre 900€ rien n’a changé … si quelqu’un a des pièces détachées de Lurem c26 où sait quel est le problème, je suis preneur. Je ne sais pas si c’est l’axe du rouleau entraîneur qui est voilée ou le carter qui est cassé ou autre.

Asavoir que sur la c26, il y a un débrayage pour mettre en route la raboteuse. Quand je fais tourner la poulie sans tendre la courroie, pas de soucis. Dès que je tend la courroie, elle va se bouffer automatiquement contre l’arbre de degau/rabo

Merci à tous

Mis à jour
TractDebutant
( Modifié )

As-tu percé la bague afin que le ressort se coincé dedans et évite que la bague ne tourne ?

Adeb

Oui les bagues sont percées

TractDebutant
( Modifié )

Et c'est quoi sur la poulie? Un disque de disqueuse?

Adeb

Oui c’était un test pour voir si ça venait de la poulie et si il fallait que j’en refasse faire une mais ça n’a rien changé
J’ai l’impression que c’est quand je tend la courroie que ça merde…

dBPs
( Modifié )

Peut-être nous décrire la détérioration de la courroie : sur les côtés ou bien sur la bande de frottement ?

Adeb

C’est à dire sur la bande de frottement ?

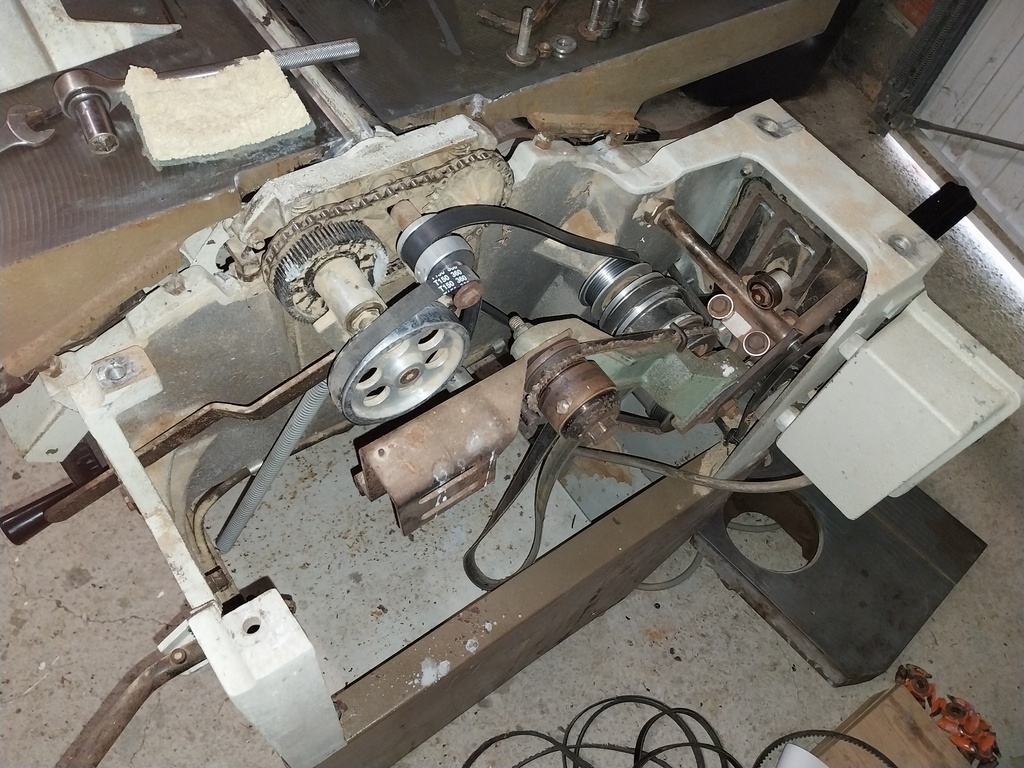

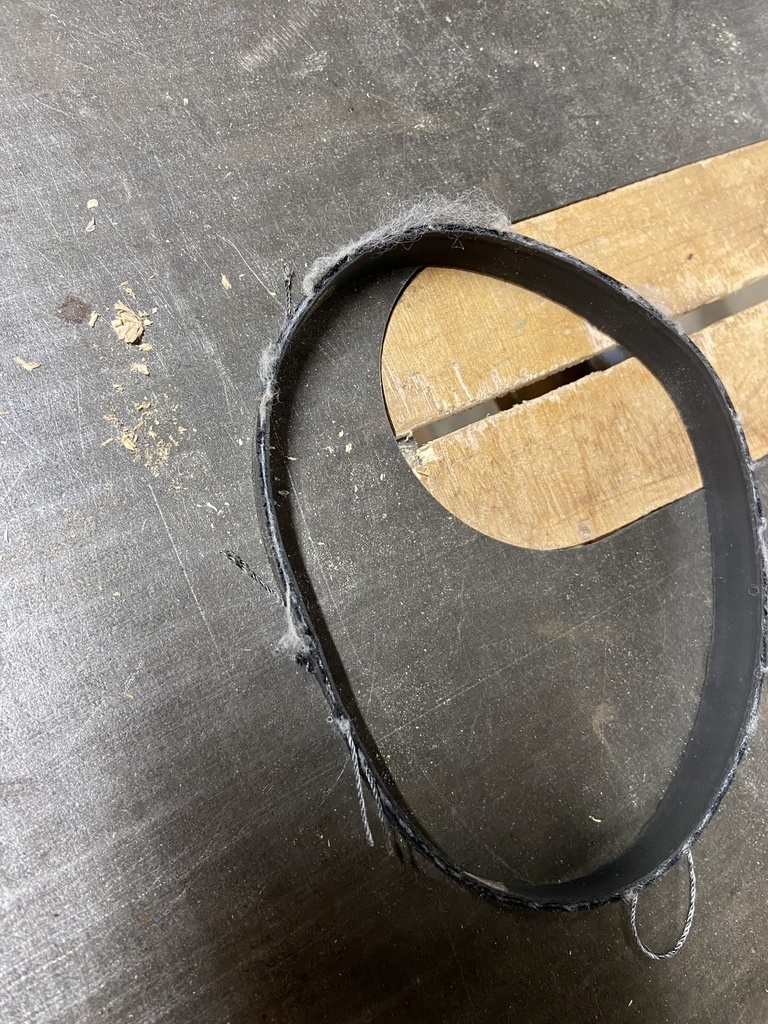

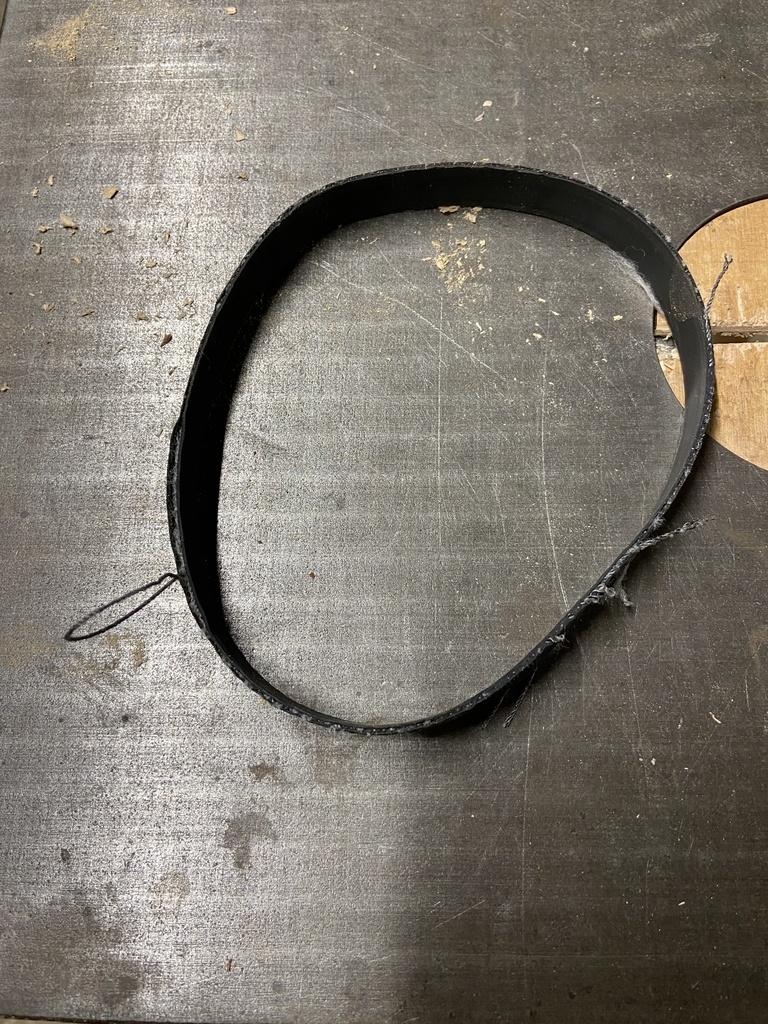

J’ai pris des photos

dBPs
( Modifié )

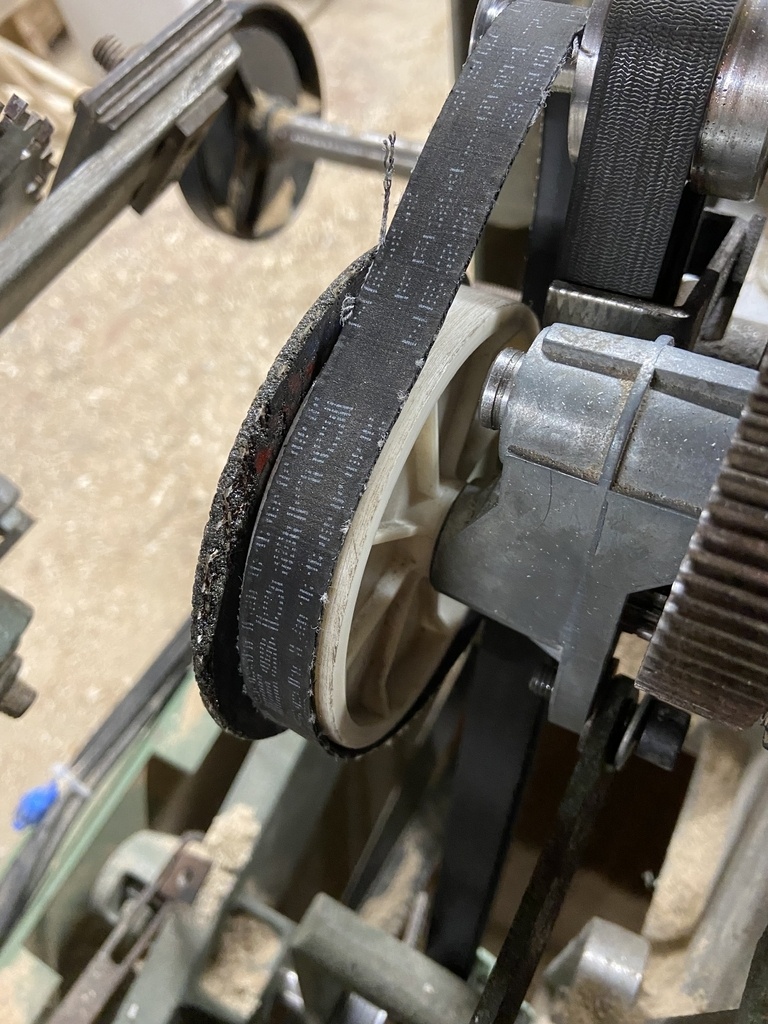

Les photos laissent penser que la courroie frotte fortement sur le côté. Ce qui serait peut-être une indication soit que la largeur de la courroie n'est pas bonne, soit que l'axe moteur n'est pas parallèle à l'axe du rouleau.

TractDebutant

Oui ou que les 2 poulies ne sont pas dans le même plan

Adeb

Je pense que c’est les poulies qui ne sont pas alignées mais j’ai beau démonter, remonter, changer les rondelles, rien ne change et ça se décale encore plus quand je rabote.
La taille de la courroie est celle indiquée dans le manuel

dBPs

Je suppose qu'il y a 2 bagues sur le rouleau entraîneur, les 2 ont elles été changées simultanement?

Adeb

Oui tout à fait. J’ai même changé les 4 dans le doute

Ticinese
( Modifié )

Une idée comme ça, tes 2 bagues sont bien guidées dans le bâti, pas de jeu quand tu manipule et/ou gigote l'axe d'entrainement à la main ?
Car sur une des photos on a l'impression que d'un coté l'alu est bien mangé et de l'autre non, ce qui pourrait peut-être induire un désaxement ou un faux-rond à la rotation ?
PS : ta machine ressemble furieusement à ma C263

Adeb

Justement j’ai du changer les bagues car une été cassée et ça a bouffé le carter. Le rouleau entraîneur bouge donc avec la main. J’ai essayé d’inverser les carter pour voir si ça venait de ça et j’ai toujours le même pb. A savoir que bien évidement, même si avait fonctionné, les vis ne sont pas au même endroit si on met le carter de la mortaiseuse à la place du carter de la poulie de raboteuse …

dBPs

L'entreprise "spécialisée " n'a rien vu ...

Adeb

dBPs malheureusement non… à écouter le technicien fallait refaire tout l’arbre …

TractDebutant

Donc essaye d'y mettre des rondelles pour supprimer le jeu longitudinal. Ça vient de la

TractDebutant

Ci joint photo de ma c2100 et pas de jeu

Adeb

TractDebutant peut être qu’une poulie en allu sera mieux que celle en plastique que j’ai car j’ai l’impression qu’à force de faire des tentatives elle devient un peu voilée

Adeb

TractDebutant j’en ai mis plein à un point où les cerclips rentrent limite limite

Adeb

TractDebutant au vu de tes photos, ça veut dire que les pièces de Lurem c260 ou c2600 pourrait aller sur ma c26??

TractDebutant

Pas sur du tout... Pas très ressemblant...

Adeb

TractDebutant ok merci.
Je me suis mis une alerte sur le bon coin au cas où

Ticinese

Par contre à mon avis de la pièce de C263, C265 ou C266 pourrait peut-être faire l'affaire...

Adeb

Ticinese J’ai l’impression que la c26 et déjà très rare alors les autres… j’ai vu qu’une seule c266 sur le bon coin

Connectez-vous pour ajouter un commentaire.
?

5 réponses

1
JACQ22

Bonjour, vous indiquez que l'une des bagues de rouleau d'entrainement de la raboteuse a cassée. Vous l'avez remplacée, mais sur les photos il semble que le palier est également abimé. Ce qui pourrai avoir pour effet de ne plus tirer droit, c'est a dire ne plus être dans l'axe de la poulie d'entrainement et forcer le courroie a frotter sur la joue de la poulie, entrainant sa destruction très rapidement. Dans ce genre d'entrainement tout doit être parfaitement aligné. C'est une piste à contrôler. Pour des pièces de mon LUREM, je me fourni chez SARL EMCL et j'en suis très content. Cdt

JACQ22
( Modifié )

J'oubliai sur le mien, de mémoire il a deux rondelles qui ont un drôle de nom et une drôle de forme (semble être la pièce n° 102 sur le votre) elles se situent à l'opposé des poulies et ont pour effet de plaquer l'arbre comme un ressort maintenant l'arbre d'entrainement dans une position constante. A vérifier si elles sont en bon état et bien remontées. Cdt

Adeb

Merci de votre réponse.
Petite question, qu’appelez vous « le palier »?

JACQ22

les paliers son les deux pièces en aluminium n° 176/177 qui supportent les arbres. Sur la deuxième photo ou l'on voit les bagues neuves, il semble très abimé. Si c'est coté rouleau lisse de sortie des bois, ou est fixé la poulie cela peu provoquer un déséquilibre. Quand vous avez remonté l'arbre avec les roulement, est ce que ces roulements étaient indissociable de l'arbre et étaient avec un ajustement serré coté paliers?

LAVERGNE

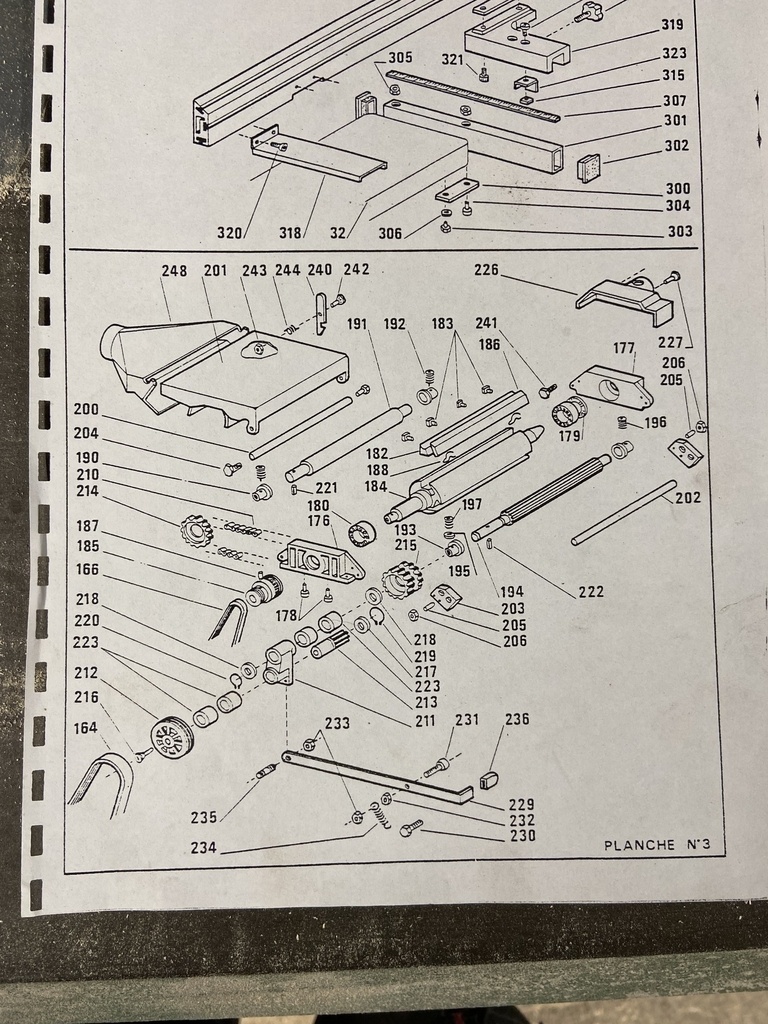

sur le plan éclaté les paliers sont référencés 176 - 177
Ce sont eux qui portent les roulements de l'arbre rabo-dégau
Un des 2 paliers a pu bouger donc un faux parallélisme des 2 arbres
Sur les 2 photos montrant les pièces ( une avec plan) un des 2 coussinets (coté entrainement) est monté à l'envers la tête doit être à l'intérieur du montage

La cause des déterrioraton du palier doit être la cause d'un remontage le coussinet s'étant échappé par l'extérieur ce qui a entrainé la déterrioration du palier

Je commencerais par : si l'ensemble est démonté sinon l'inverse

1 Vérifier si l'arbre d'entrainement est intact en le faisant rouler sans les coussinets sur 2 cales calibré posé sur un marbre
puis avec les coussinets. ( l'inverse est possible 2 avant 1)

2 faire tourner SEUL l'arbre de rabot-dégau à sa vitesse de travail pour vérifier si il n'est pas voilé. ( posé une pige en bout d'arbre ATTENTION DANGER ne pas poser la pige dessus ce n'est que pour voir si ça tourne rond prend un bout de carton fort pas du bois, métal ou autre matériaux rigide

Il te faudra de toute façon changer ou réparer le palier déterriorer.

JACQ22

Déjà vous pouvez facilement contrôler l'horizontalité de l'arbre de rabotage, puisque c'est lui qui est entrainé par la courroie. Si l'on considère que la table de rabotage est bien réglée, et il n'y a pas de raison que son réglage ai bougé. Vous retirer le fers et contre-fers. Vous prenez une règle de maçon que vous intercaler entre le rouleau et la table en montant celle ci jusqu'à faire tangenter la règle avec le rouleau puis vous le faite tourner pour voir s'il n'y a pas de faux rond. Sans dérégler la table vous passez la règle de l'autre coté de l'arbre et vous vérifier de la même façon. S'il y a un faux rond en tournant le rouleau cela va coincer. De plus si l'arbre n'est pas parallèle à la table cela va également coincer d'un coté ou de l'autre. Si tout n'est pas rigoureusement parallèle il est fort probable que la courroie frotte d'un coté de la poulie. Il n'est pas rare qu'un palier s'se du coté transmission dû aux efforts exercés par la courroie, surtout si celle-ci est trop tendue. Cdt

Adeb

JACQ22 merci, c’est bon à savoir, je vais faire le test :)

JACQ22

Oui, ça ne coute rien, si vous possédez un jeu de cale de mécanicien, vous pouvez intercaler une cale de 2 dixième entre la règle et le rouleau, puis la retirer et faire tourner (prenez 3 mesures sur le rouleau) . De cette façon cela vous permet de mesurer précisément le faux rond en intercalant une cale pour vérifier à chaque mesure. Pour contrôler le parallélisme, même méthode mais d'un coté et de l'autre du rouleau. Question la photo ou l'on voit le palier abimé se trouve sur quel arbre (cannelé entré des bois ou lisse sortie des bois et de quel coté (coté poulies ou coté mandrin de mortaiseuse).

FRENCHMAVERICK
( Modifié )

un support dans lequel il y a un roulement
amovible ou non

Adeb

Ok ok

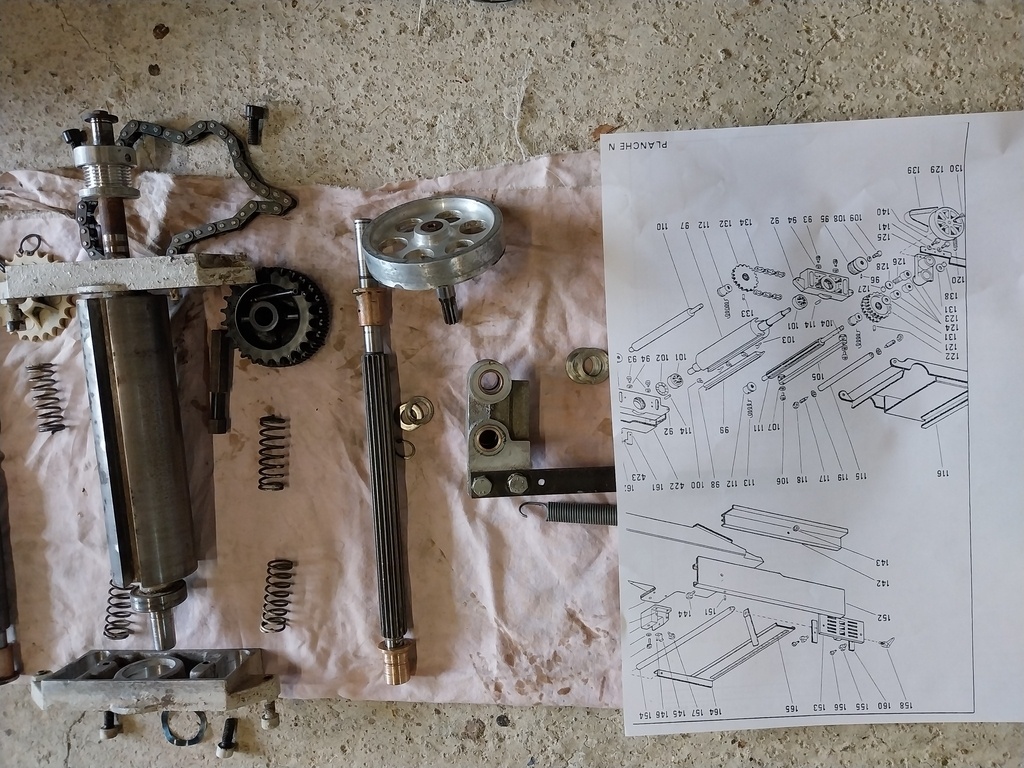

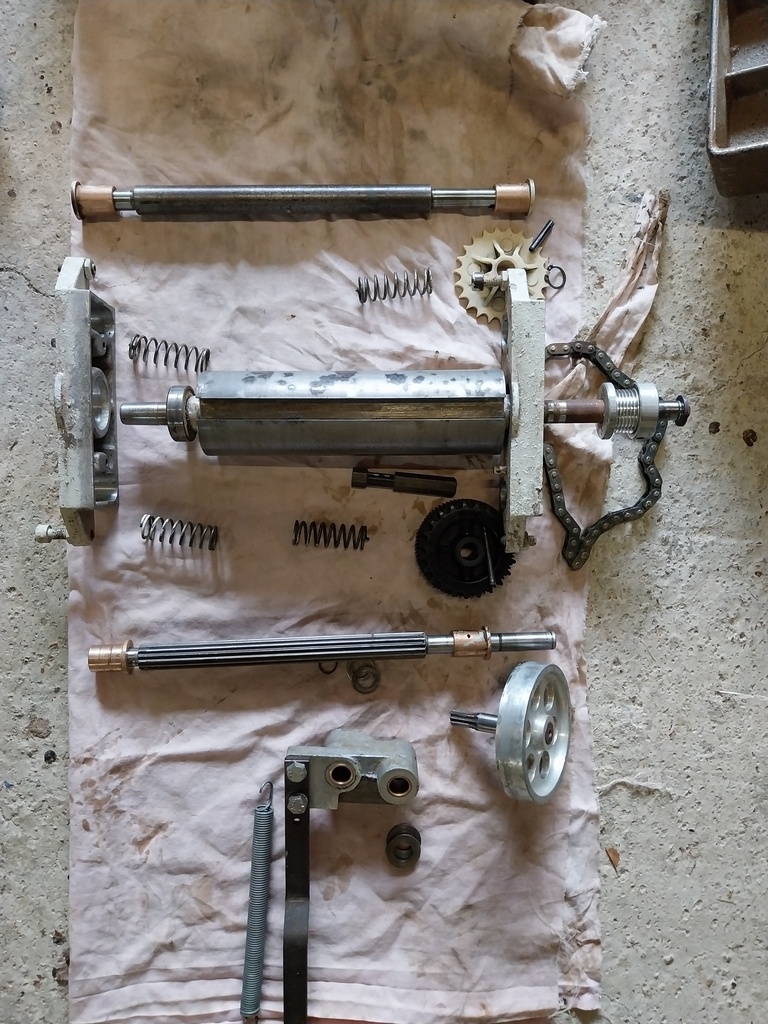

Si on reprend le plan que j’ai ajouté aux photos, j’ai changé les bague « 223 » mais pas celle qui viennent au niveau de la poulie car là c’est des roulements… c’est pour ça que je ne comprends pas trop ce qui est indiqué dans le manuel et ce que j’ai sur la machine

JACQ22
( Modifié )

oui mais amovible seulement du coté palier, et vous ne devez pas pouvoir le retirer qu'en tapant avec un millet caoutchouc, il ne doit pas y avoir de jeu. Le roulement doit être solidaire de l'arbre (monté à la presse) Sur la photo on voit nettement que votre palier est bouffé au niveau de la bague couleur bronze. Ca ne peut pas fonctionner correctement dans cet état. Je vous ai donné le nom d'une entreprise qui peut vous en fournir un, mais si c'était moi je changerai les deux.

Adeb

J’avais déjà regardé sur le site de l’entreprise.
Mais j’ai partagé cette problématique sur ce blog au cas où ce genre de soucis serait déjà arrivé à quelqu’un et acheter cette fois ci les bonne pièces.
Dans l’idée je suis plus parti sur le rachat d’un carter + rouleau entraîneur (au cas où) + pallier articulé mais bon au bout d’un moment la note revient à plus cher que le prix de la machine.

C’est pour ca que j’ai aussi mis une annonce sur le blog au cas où quelqu’un vendrait des pièces détachées

Connectez-vous pour ajouter un commentaire.
0
Medalegno

Pour avoir utilisé, par le passé, une combinée de même conception de marque LUREM (une C2100), la poulie plastique d'entrainement de la raboteuse n'est pas éternelle. Elle finit par s'user et peut-être y a-t-il là une piste à explorer. En tout cas, c'est une chose à savoir sur ces machines.
Bonne chance.

Adeb

Merci Medalegno !
Je pense aussi que le palier articulé est mort + carter. J’ai fait pleins de tests et dès que je mets un bout de bois, ça bouge dans tous les sens

Connectez-vous pour ajouter un commentaire.
0
andrefy

Bonsoir,

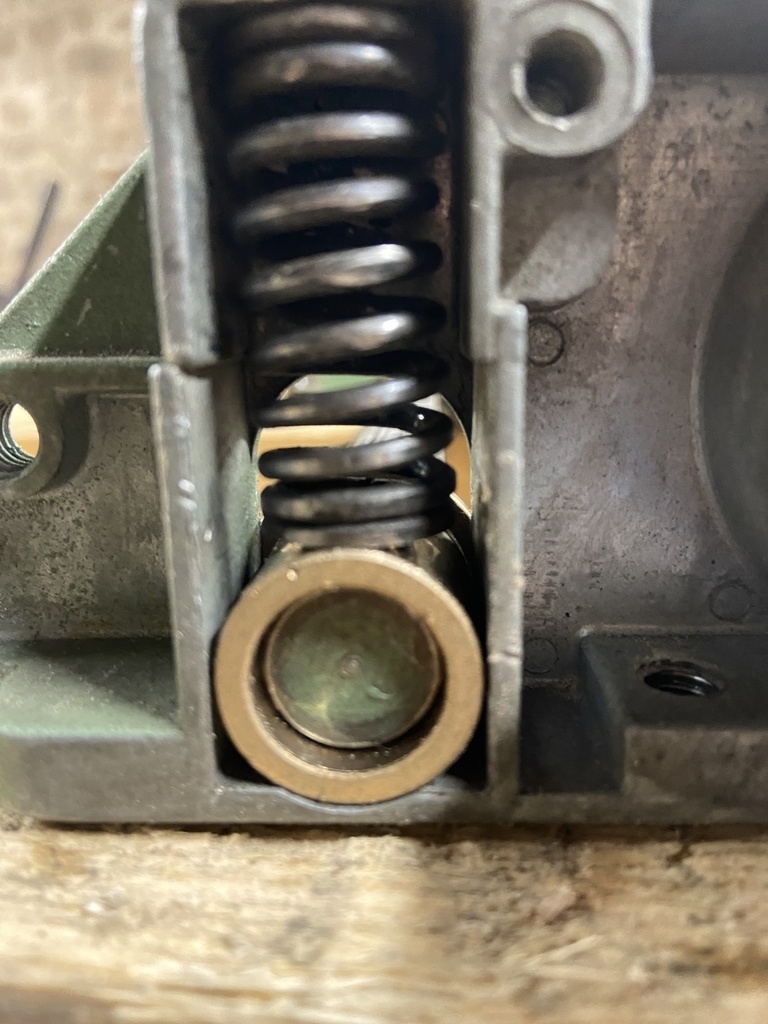

Faire un diagnostic à distance est déjà difficile, mais avec les photos et les commentaires que tu donnes, je suis totalement incapable de t’en dire quelque chose.

Les trois premières photos n’apportent rien.

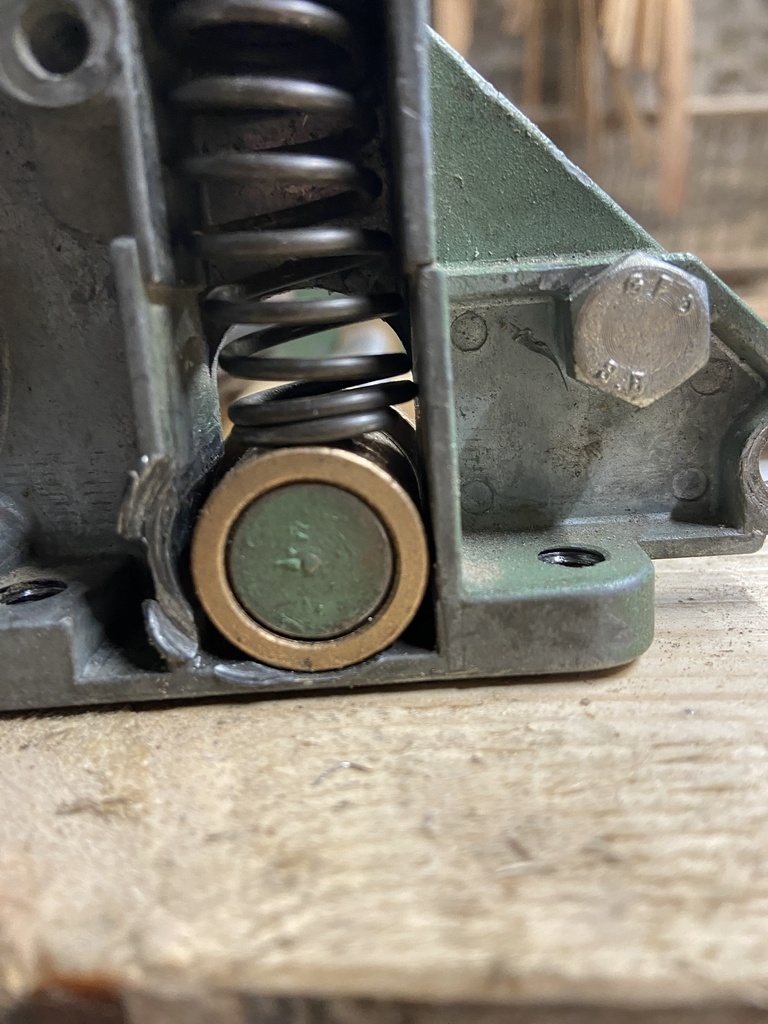

La quatrième montre l’arbre entraineur en retrait de l’extrémité du palier : pourquoi ? L’ensemble est sur une table, démonté ?…
La cinquième montre l’autre arbre d’entrainement, avec une usure du logement du palier bronze par ovalisation, mais en plus une usure à « l’extérieur » du palier, de plus grand diamètre, où normalement rien ne frotte…
La sixième serait particulièrement intéressante… si elle avait été prise dans le plan médian de la courroie, pour permettre de montrer l’alignement des poulies et de la courroie. Il en faudrait d’ailleurs une autre, vue de dessus. Et tu pourrais alors indiquer clairement de quel côté a lieu l’usure.

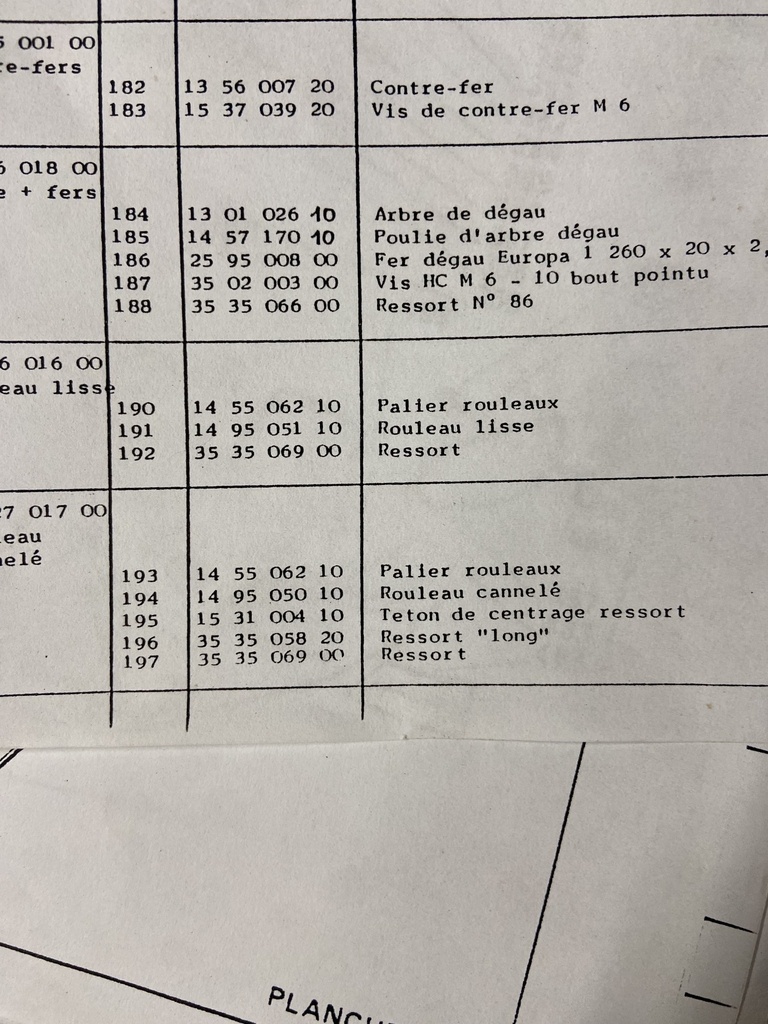

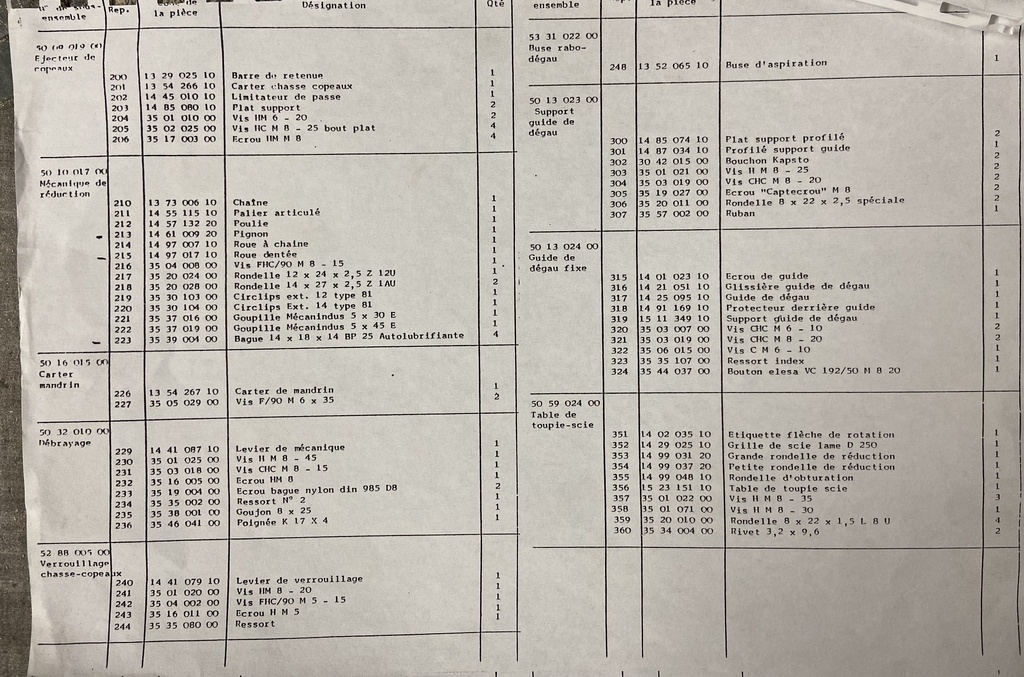

Plans et nomenclature, OK, c’est bien.
La dernière photo, même commentaire que la sixième. (Effet d’optique je pense, là on a l’impression que les poulies ne sont pas parallèles…)

Trop souvent tes commentaires sont imprécis :

Tu indiques avoir changé une bague (repère ?) et plus loin, les quatre ! Encore plus loin tu parles de la bague 223, qui n’est pas du tout la même chose !

Pour 900€, qu’a donc fait l’entreprise ? Quel arbre voulait-elle refaire ? Elle a une obligation de résultat, normalement ?

« Le rouleau entraîneur bouge donc avec la main » Quel rouleau, de quel côté, dans quel sens (vertical, horizontal, suivant l’axe), quelle valeur approximativement ?

« Si on reprend le plan que j’ai ajouté aux photos, j’ai changé les bague « 223 » mais pas celle qui viennent au niveau de la poulie car là c’est des roulements » : je pense que tu veux dire que sur l’arbre de rabotage, ce sont des roulements ? Les bagues que tu as changées, pour moi on en voit deux sur les photos 4 et 5, et elles ont pour repères 190 et 193 (encore une idiotie Lurem, dans une nomenclature on n’a qu’un seul repère pour des pièces identiques, ce qu’on vérifie ici par la référence identique ! Même chose pour les ressorts… Et bonjour la qualité des dessins, le plancheux était encore moins doué que moi : dans le boitier de paliers 177, il n’y a même pas le passage des rouleaux d’entrainement !!!)😂

Merci de m’avoir lu jusqu’ici, ne le prends pas mal ! On peut t’aider, mais il faut que tu sois précis et que tu sois nos yeux et nos mains. On va bien trouver une solution, ce site est extraordinaire !

Allez, au boulot, maintenant ! 😉😋

JPLegno
( Modifié )

Question complémentaire : sur les rouleaux d'entrainement, suite à l'usure des bagues en bronze, les axes (ou au moins l'un d'eux) où ils s'insèrent ont-ils été usés ?

Adeb
( Modifié )

Absolument pas
Il y a du jeu quelques part c’est sur mais impossible de trouver où…

Connectez-vous pour ajouter un commentaire.
0
LAVERGNE

Bj,
En premier vérifier l'alignement des poulies en vertical et horizontal
Bonne chance

Adeb

J’ai essayé et ça m’a l’air d’être bon. Quand j’essaye en faisant monter la poulie en plastique dans la « rigole » de l’arbre, ça fonctionne et aucun frottement ou autre
Ue précise que c’est des manipulations que je fais à la main donc pas à 5000 ou 6000 tours minute

Connectez-vous pour ajouter un commentaire.
0
FRENCHMAVERICK

BONJOUR
QUESTION A LA CON JE SAIS EST CE LA BONNE REFERENCE
CES COURROIES SONT ELLES POLARISEES UN SEUL SENS DE ROTATION
SINON PIQUER LE ROUGE A LEVRES DE MADAME
BEURRER LA POULIE
ENCLENCHER LA MAECANIQUE HORS TENSION FAIRE TOURNER A LA MAIN
VERIFIER LES MARQUES D USAGE
SI POSSIBLE FILMER PENDANT LA ROTATION
SINON IL Y A UN DESIQUILIBRE D ARBRE IL Y AVAIT DEUX BAGUES A CHANGER ET NON UNE
L AXE EST FAUSSE IL TOURNE CARRE ET CELA TOUCHE
LA GORGE DE LA POULIE A UN BEC OU UNE LEVRE QUI BOUFFE LA COURROIE
LES PALIERS ONT DU JEU
SANS VOIR PLUS C EST DIFFICILE
MAIS C EST UNE ENQUETE

FRENCHMAVERICK
( Modifié )

j ai fais une erreur en répondant
il me semble que la grande rondelle au niveau de la courroie

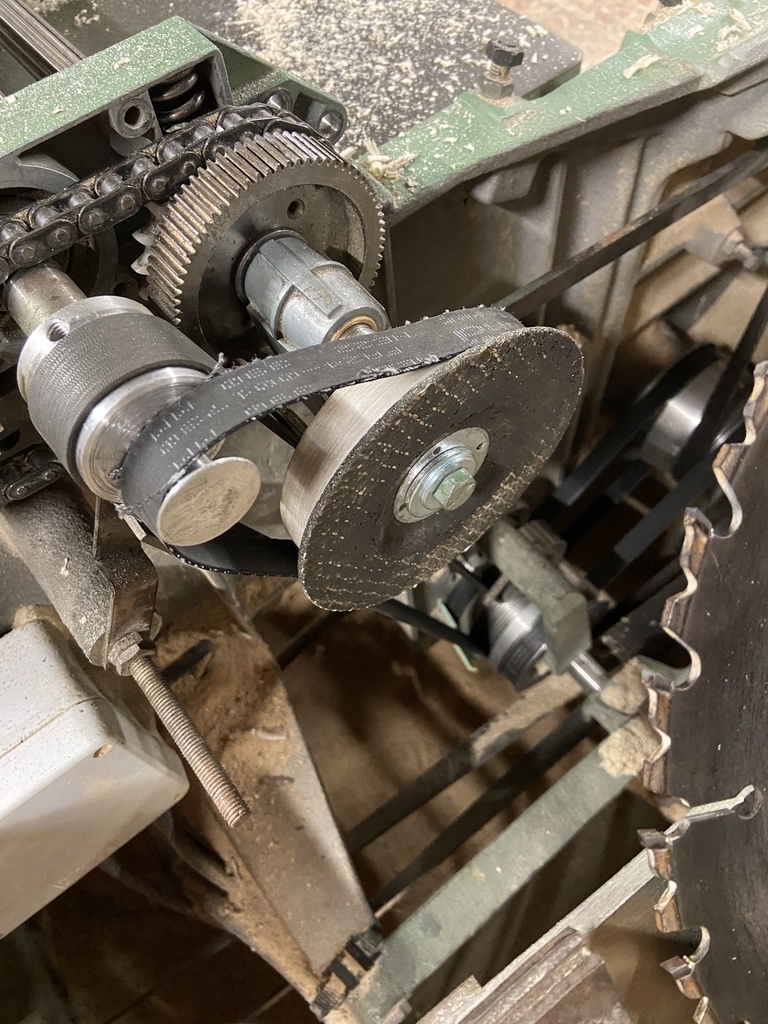

soit en réalité un disque de lapider
si cela coupe du metal c est bien entendu abrasif pour les courroies
et dans ce cas il fallait le dire

Adeb

J’avais mis plus haut justement que c’était juste un test pour voir si ça pouvait retenir la courroie et si oui, j’aurai fait refaire une poulie en plastique pour maintenir la courroie.

Or, quand j’emmanche une morceau de bois, la courroie part directement contre l’arbre donc même en refaisant une poulie rien ne changerai …

Adeb

Pour la courroie, il n’y a aucun sens de rotation noté dessus et oui il y a un truc qui ne tourne pas rond dessus mais quoi et quel est la pièce à changer?? La est mon pb et les noeuds dans le crâne que je me fais depuis des mois

D’un côté je me dis que c’est le carter qui est mort, j’ai essayé de les inverser et rien ne change.
Le rouleau entraîneur n’a pas l’air voilé etc…
Le pb c’est comme je disais plus haut, beaucoup de tests sont réalisés « à la main » donc sans les vibrations d’une machine qui tourne à 5000 tours minutes

Et je l’ai remonté comme je l’ai démonté (en prenant pleins de photos) mais n’avait elle pas déjà été traficoté par l’ancien propriétaire ?

LAVERGNE

COURROIE PEUT ËTRE VRILLÉE ??

Adeb

LAVERGNE c’est la 4eme courroie que je flingue donc je pense pas que ça vienne de la

LAVERGNE

Le parallélisme des arbres

ex : pour recentrer une bande sur une ponceuse à bande on règle le parallélisme des arbres afin que cette bande ne s'échappe d'un coté ou de l'autre
La vitesse a aussi une grande importance.
Pour utiliser ta nouvelle courroie va y par démarrage arret ..... sans charge afin que la courroie se tende et place
Bonne chance

Connectez-vous pour ajouter un commentaire.
