fdsp

Help! Fabrication de façade particulière

Bonjour à tous !

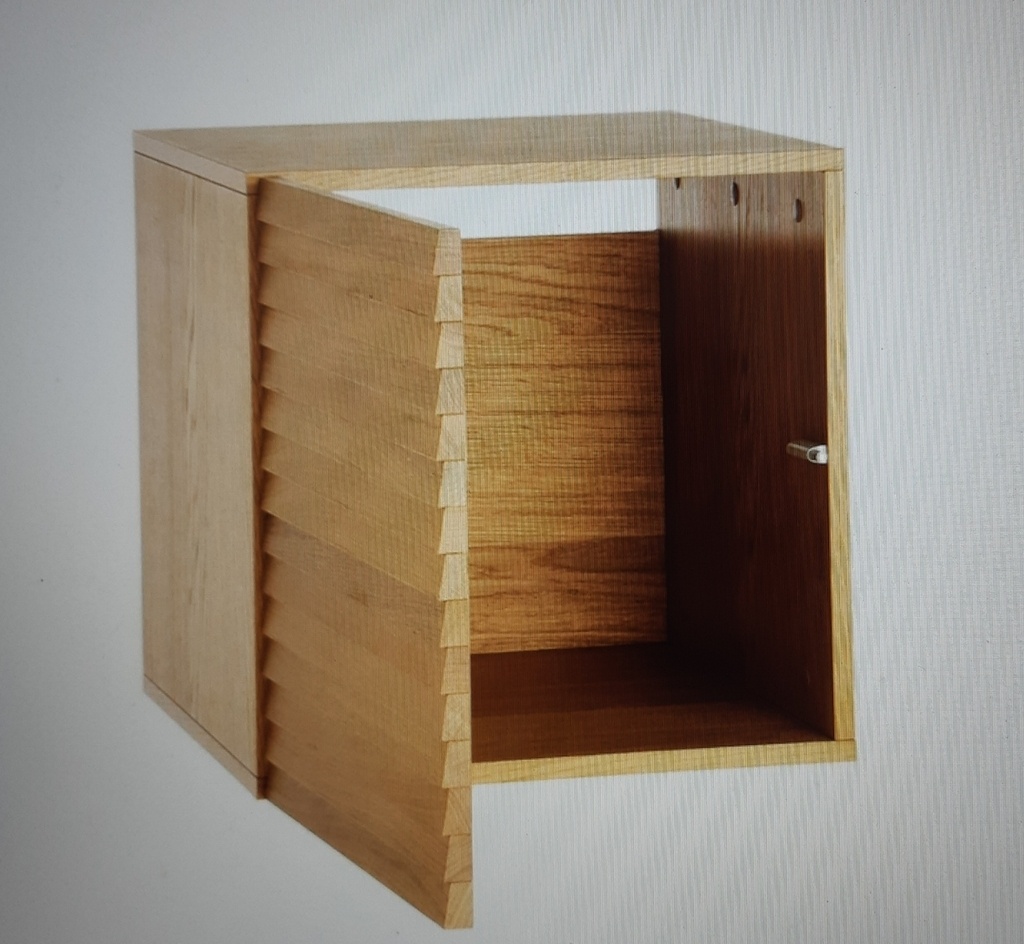

Pour la réalisation d'un projet, mon client souhaite que je reprenne le modèle des façades de porte de ses meubles achetés en magasin d'ameublement. Comme on peut le voir sur les photos ( désolé pour la qualité), il s'agit d'assemblage de pièces comportant 3 pentes chacune.
Je cherche une bonne solution pour faire de même. Je suis preneur de vos bonnes idées et de votre expérience pour m'aider, car je ne sais pas trop comment m'y prendre.
Merci d'avance à tout ceux qui voudront bien me répondre, et vive l'Air du Bois!

Connectez-vous pour ajouter un commentaire.
?

5 réponses

1
etiennedesthuilliers

je referais les portes par lame a se un seul module c est plus facile a faire que sur des planches larges et cela nécessite peu d outillage et l' on a une porte plus stable
le menuisier paresseux etienne desthuilliers

fdsp
( Modifié )

Merci etiennedesthuilliers !
J'ai aussi envisagé cette option. Seulement je trouve que 3 modules faisaient gagner du temps à coller.

Erebor

oui mais si ce temps est perdu à l'usinage en réglages et vérifications...

etiennedesthuilliers

bonjour
mais si votre porte se gauchis et que vous devez la refaire qu'avez vous gagné ?
il faut bien pensez que si un client m'avais demandé de faire cela d une seule pièce je lui auras dit qu' il aille faire faire ses portes ailleurs
maintenant vous faite comme bon vous semble

Connectez-vous pour ajouter un commentaire.
0
olivier-inge-bricoleur

Mes deux centimes... Ça ne pourrait pas se faire à la raboteuse un peu dans l'esprit de ce que propose Benoit Pirard ?
youtube.com/wa...nlz4&t=155s

fdsp

Merci olivier-inge-bricoleur !
Ça pourrait effectivement ! J'avais vu passer cette vidéo et je n'arrivais pas à remettre la main dessus, merci !
Dans ce cas la il faudrait le faire pour des sections à une seule pente, mais c'est une méthode qui à l'air utile !

Connectez-vous pour ajouter un commentaire.
0
Medalegno

Étonnant, tes deux images sont prises sur le mobilier existant ??? L'une montre des modules de 3 pentes, puis assemblées par rainure/languette. La seconde, je crois voir des sections avec une seule pente, assemblées ensuite, mais on ne voit pas comment.

Si tu préfères réaliser cela avec des sections unitaires (avec une seule pente) plusieurs possibilités.
Hormis la toupie, que plusieurs t'ont déjà proposé, il y a aussi la possibilité de le faire à la raboteuse, (si tu as, bien sûr) :

  • Tu rabotes suffisamment de sections carrées pour faire toutes tes portes. Puis ensuite, il te faut préparer un montage avec pente, pour passer à la raboteuse.
  • Une bande de panneau (CP ou autre) qui fasse la longueur de la table de raboteuse.
  • Un tasseau fixé en dessous pour régler la pente.
  • Un autre tasseau au dessus, du coté du bas de la pente (!!! Attention ici à éviter les vis ou pointes, au niveau de l'arbre de la raboteuse !!!).
  • Un dernier tasseau, ou autre, servant d'arrêt en bout et dessous ce montage, coté table d'entrée.

Et voilà. Il te reste à simplement poser ton montage sur la table de la raboteuse, le caler contre la table d'entrée. Un petit coup de paraffine sur la piste sur laquelle passeront tes pièces, et tu enfournes tes tasseaux dedans ! (suivant la capacité de prise de ta raboteuse, peut-être que plusieurs passes seront nécessaires. Ou pour un meilleur état de surface, faire juste une dernière passe de 5/10e pour terminer. Tu auras moins de ponçage) 😉

fdsp
( Modifié )

Merci Medalegno pour cette nouvelle méthode !
Effectivement, sur la photo complète, qui n'est pas le meuble de mon client, il s'agit de sections à une seule pente. Je n'avais pas fait attention. ( Je l'ai publié depuis mon téléphone et la photo étant plus petite, je n'avais pas vu ! ).

Connectez-vous pour ajouter un commentaire.
0
glaude

A la toupie au multi pentes, à prendre en considération la largeur des planches en fonction de la hauteur de travail maxi de ta toupie

fdsp

Merci glaude !

Connectez-vous pour ajouter un commentaire.
0
normandie

Qu est ce que vous avez come outillage ?Personnellement je ferais le profil a la toupie , soit en faisant un fer , soit a la multi-pente si la quantité est modeste.

fdsp
( Modifié )

Merci normandie !
J'ai une toupie et avais envisagé la multi pente mais j'en ai beaucoup à faire...

normandie
( Modifié )

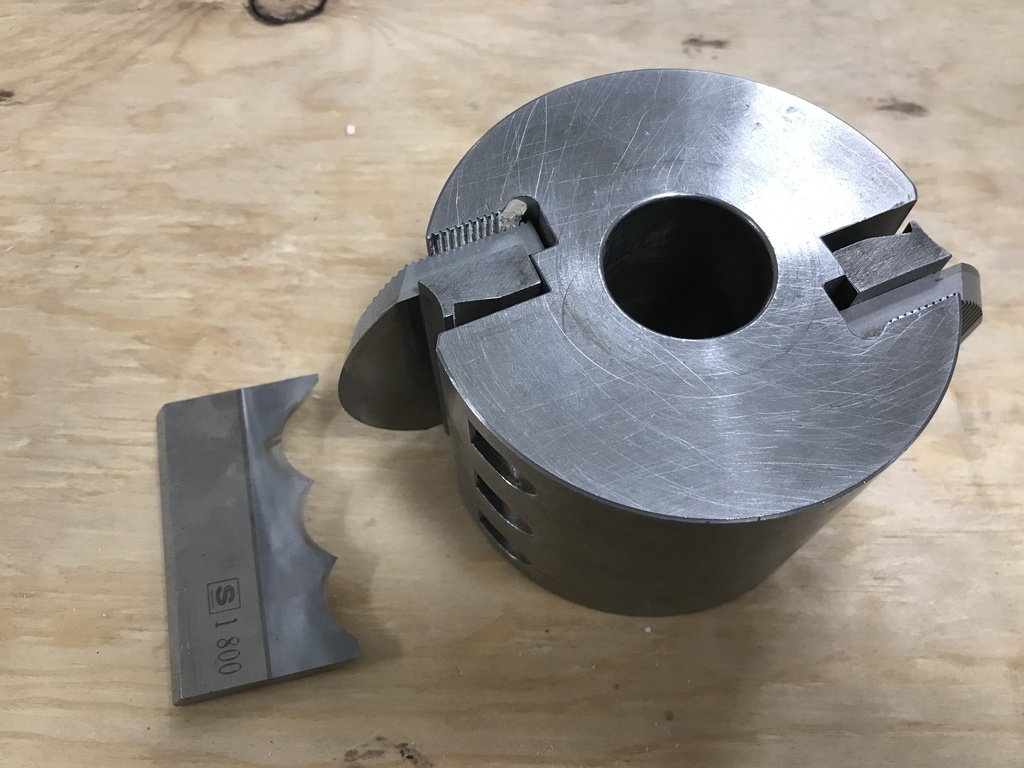

Avez vous un porte outil similaire a celui-ci pour votre toupie ?Je viens d acheter(sur l equivalent du bon coin) une petite mouluriere qui serait parfaite pour votre application.

Medalegno

Ah, étonnant cette petite moulurière ! 😯 Une sorte de petite raboteuse, mais avec la possibilité d'y monter des fers. C'est courant, aux USA, normandie ?
Il y a quoi, comme entrainement (et anti-recul, aussi... ce qui ne doit pas être inutile !)
Jamais vu un truc pareil en France.

normandie
( Modifié )

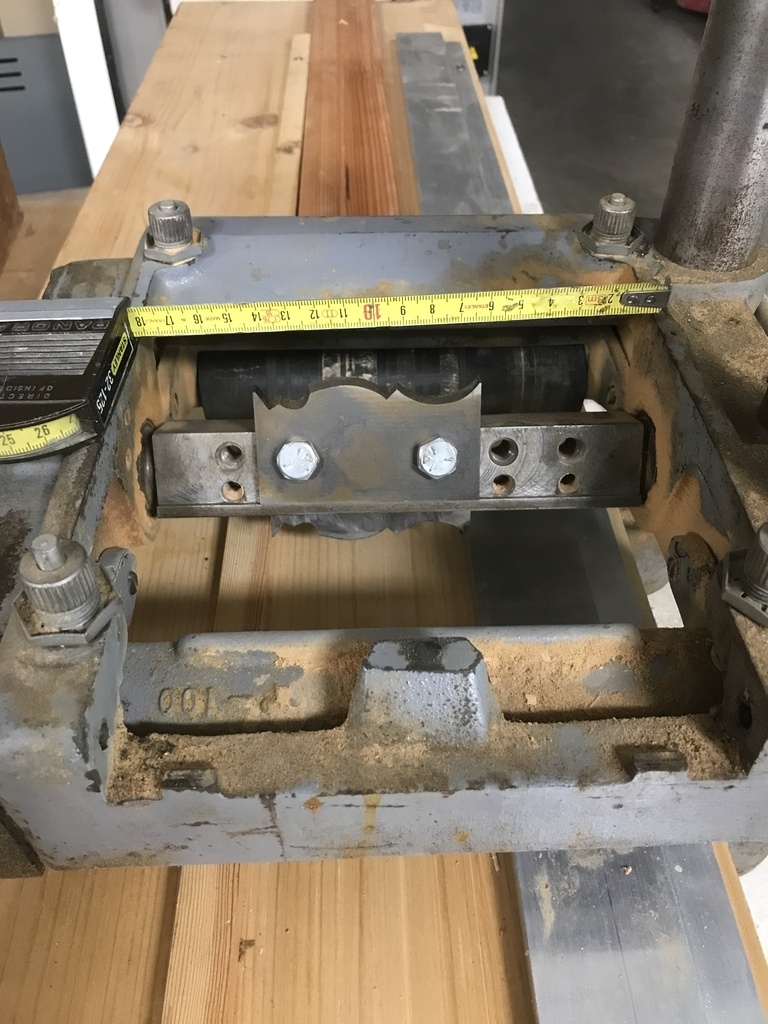

Medalegno il y a plusieurs marques qui font ces machines , Ca peut servir de raboteuse mais c est essentiellement utilisé pour faire des moulures type corniche . L arbre peut accepter 2 fers allant jusqu'à 180mm.Celle ci a 2 rouleaux entraineurs .Vu leur petit encombrement , ils sont utilisés pour faire des moulures refouillées cintrées.
J ai eu de la chance j ai acheté la mienne pour seulement 100$ mais j ai passé la journée d hier sur la route pour aller la chercher.

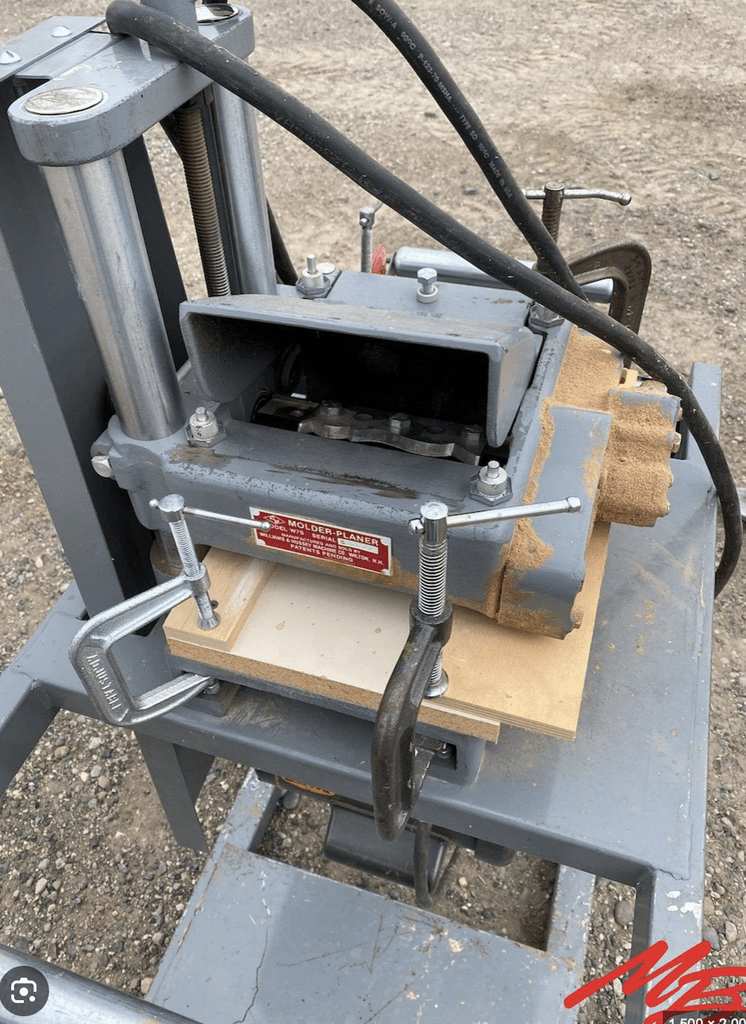

William & Hussey molder

fdsp

Je ne connaissais pas non plus. Merci !

Connectez-vous pour ajouter un commentaire.
