alexandreDUJ

Escalier Spirale double limon bois

Bonjour à tous,

je cherche des informations et je pense que ce blog regorge de bonne idées.
J'ai un escalier à réaliser chez moi double limon bois en spirale .

Je souhaiterais me faciliter la fabrication et utiliser des panneau de contre plaqué. Mes questions sont les suivantes:

  • Quel panneau utiliser pour garantir la meilleure solidité( je pensais a du frêne en 5 mm ou du CP bouleau 6.5 mm)

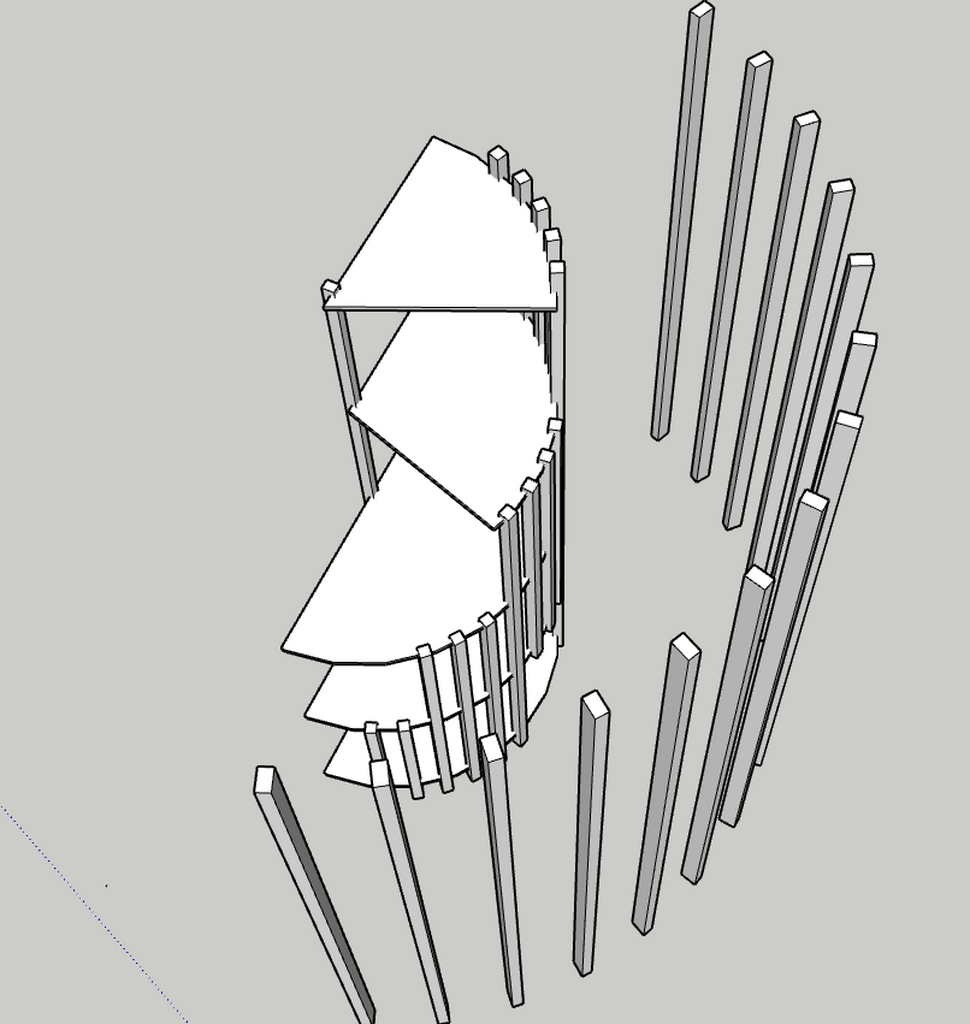

  • Que pensez vous de ce système de cintrage en structure
  • Quelle colle utiliser pour garantir la longévité de l'escalier.
  • Existe t il des risques de délaminage dans l'âme du CP dans le temps

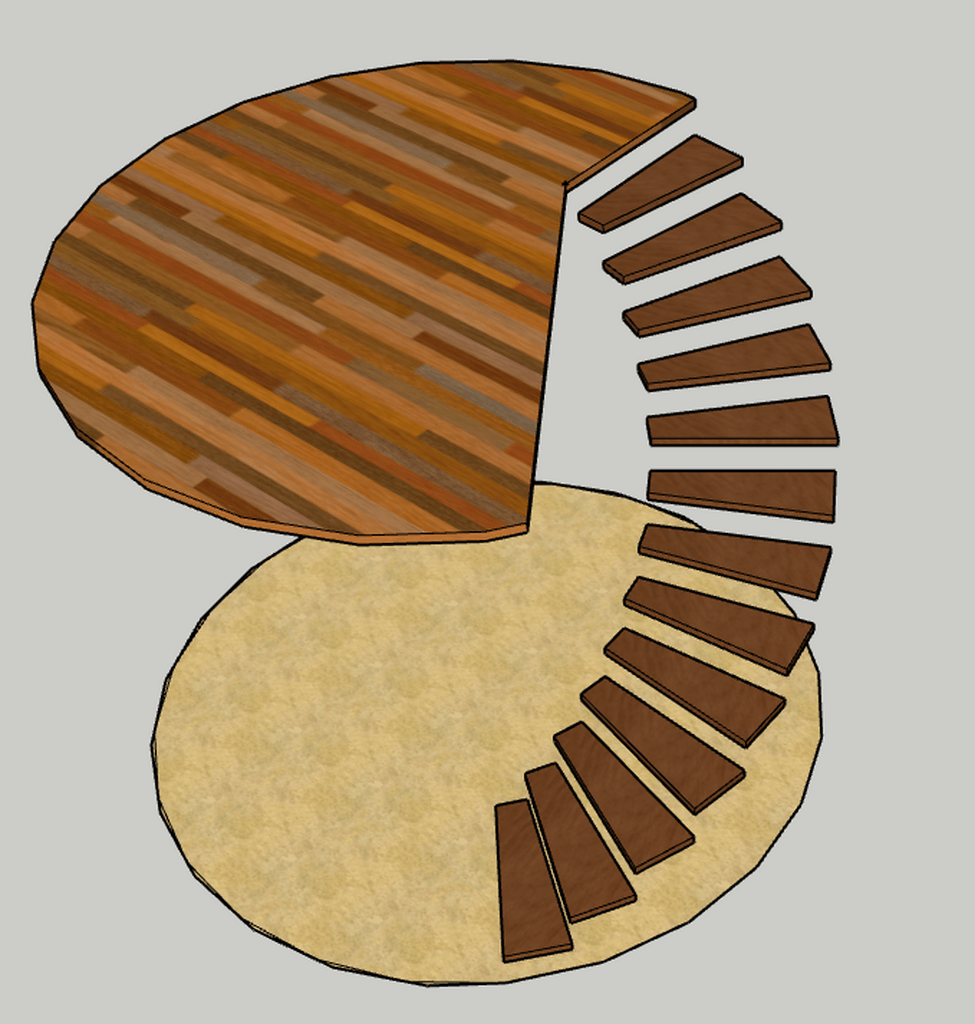

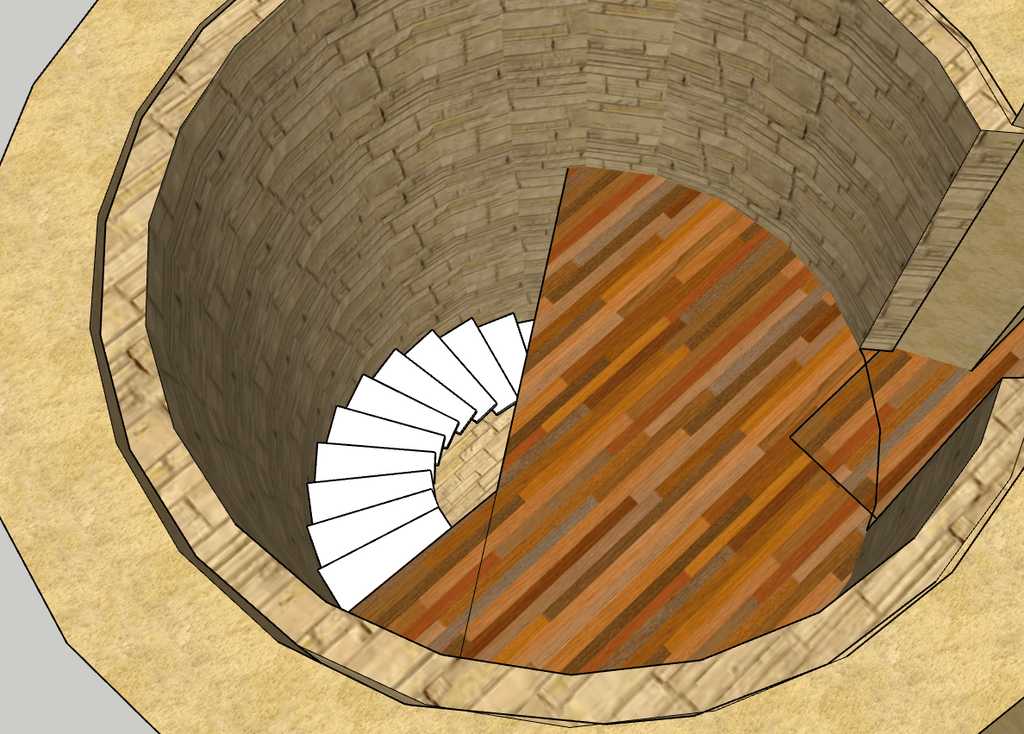

Je vous joins quelques photos pour vous donner une idée.

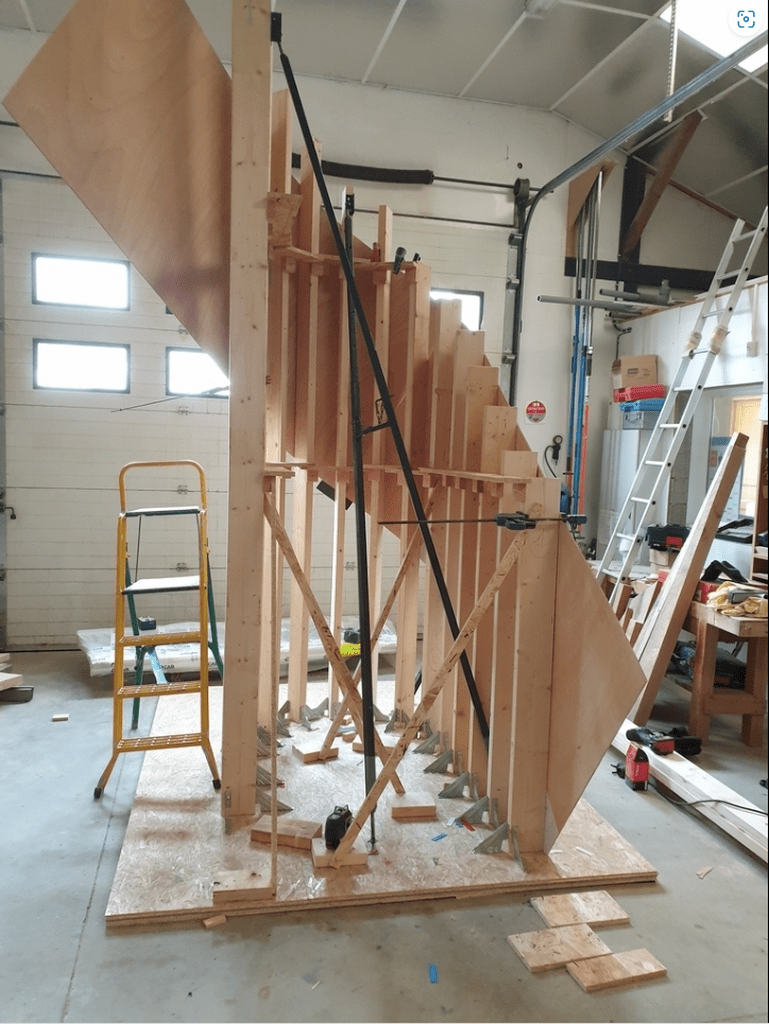

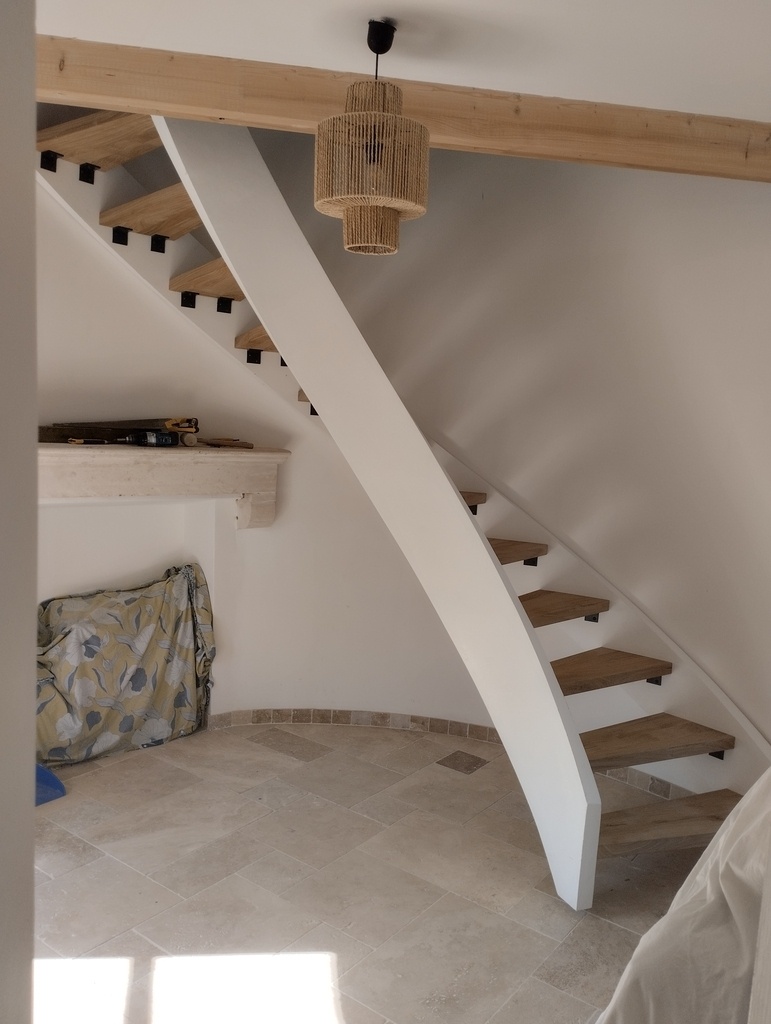

Je joins des photos sur lesquelles je me suis baser pour penser la conception.
Merci à vous tous pour vos conseils.

etiennedesthuilliers

bonjour votre question n est pas claire du tout dessiner l escalier que vous souhaiter obtenir et a ce moment la on verra ce que l 'on peu vous conseiller de plus vous êtes un garçon charmant mais nous ne connaissons pas votre niveau pour vous lancer dans une telle aventure etienne deshuilliers le spécialiste en escaliers qui sortent de l' ordinaire

kaj

Je pense que tu te lance sur un terrain inconnu et comme dit Étienne nous ne connaissons pas ton niveau en escalier, certains sont timorés mais il me semble que tu sois particulièrement optimiste.

alexandreDUJ

Effectivement je suis très optimiste 😁 charpentier a mon compte depuis 6 ans. Et ingénieur de formation avec un passage au lmb de Felletin en bts.Je finalise la rénovation de ma maison. Et cet escalier sera la pièce centrale de mon travail . Je compte vraiment le mener a bien . J ai déjà le chêne qui fera les marches et l'atelier éventuel pour assister ce travail. Je ne pars vraiment pas de 0. C'était un post pour attaquer une rèflexion.

alexandreDUJ

Malgré toute la bonne volonté et une dizaine d escalier droit a mon actif, je reste plein de questionnement et le sujet est vaste.

benjam

Il y a un gars sur youtube (atelier de zeus)qui as fait un escalier comme cela. La cage est de memoire en placo. Tu y trouveras peut être des idées.

mofran
( Modifié )

comme dit plus haut , c'est du plus lourd que 2, 3 conseils sur le web. ca vaut la peine de sortir plan et tests, maquette.
ca sonne bizarre de te dire : tu as déjà fait le reste de ta maison, vas y sors vite fait une pièce de maitre, un conseil posé serait plutot le contraire: tu es a la bourre, sors un escalier que tu connais et donne toi le temps, si dans quelques années, bien préparer, sans pression, tu veux t'attaquer a ca, il ne sera pas trop tard

kaj


Quelques renseignements sur le lamellé collé

alexandreDUJ

Merci à tous pour vos réponses. J'ai attaqué l'escalier lundi dernier. 4 Jours de travail pour le moment. Je ne maquerais pas de mettre des photos une fois fini.
11 couches de CP bouleau 6.5 mm 4 mm et 5 mm pour un total de 62 mm d'épaisseur. Marches en 48 mm d'épaisseur chêne. Effectivement 6.5 mm ca tourne mais il fallait pas plus.
Colle Epoxy bi composant de chez direck teck. en 1 pour 1.
Structure en 120/45 montants d'ossature pour limon int et ext.

Connectez-vous pour ajouter un commentaire.
?

6 réponses

0
campion
Meilleure réponse

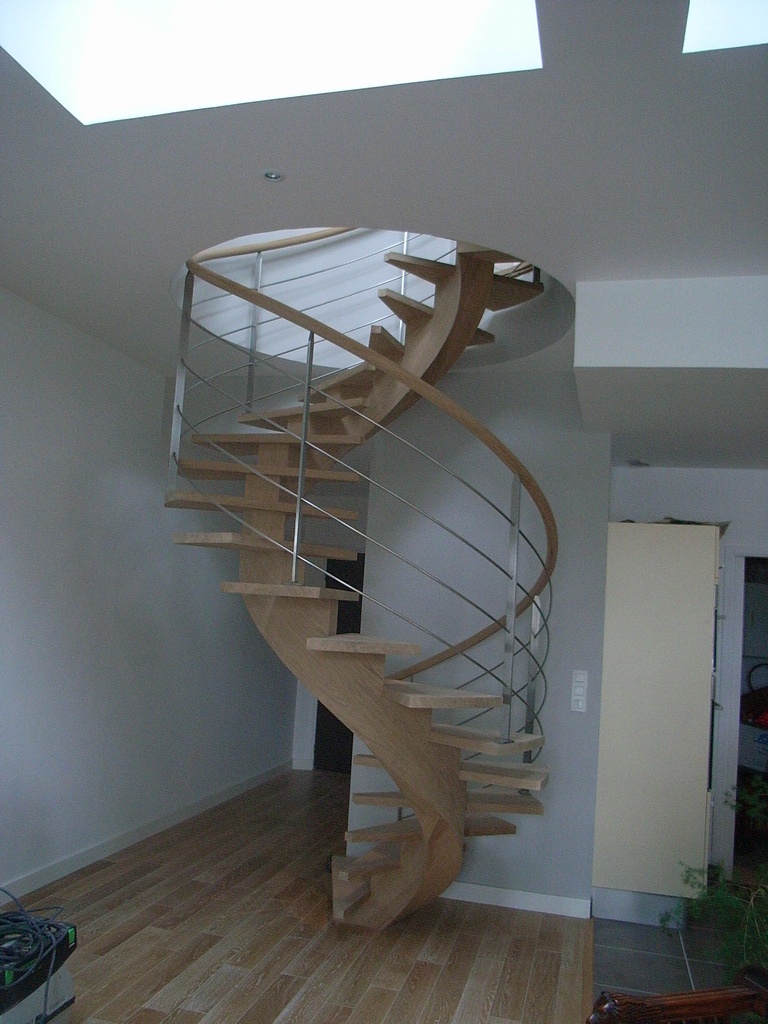

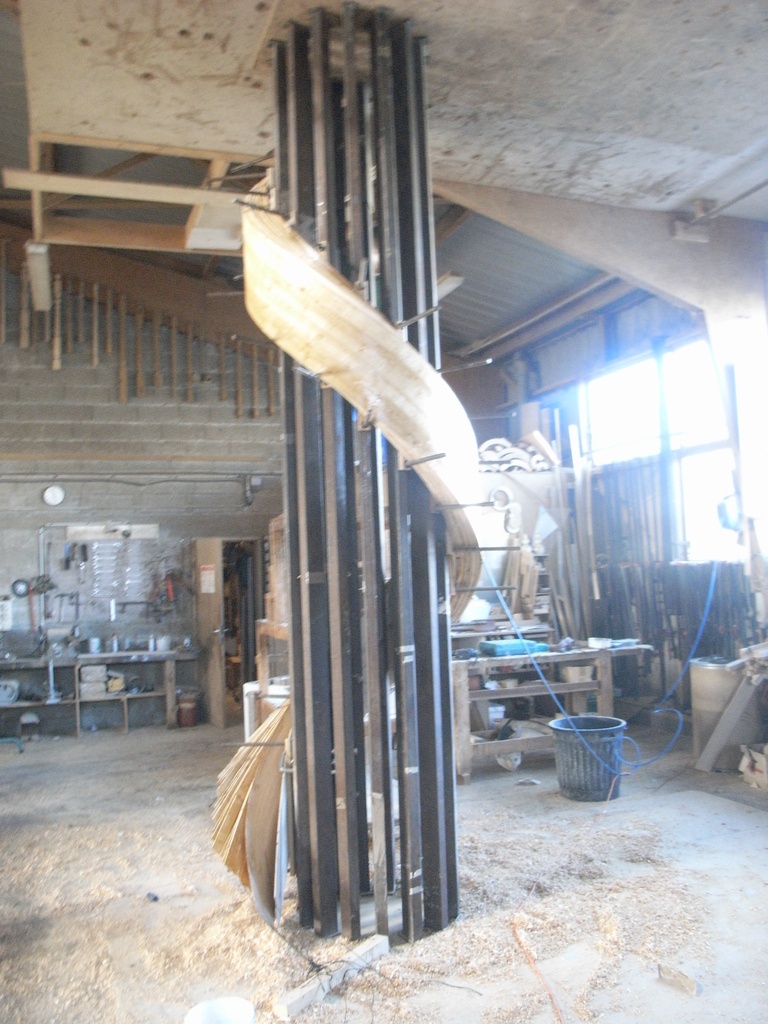

voici un exemple de limon central réalisé avec du cp cintrable collé a la 11/50 sader.j'en ai fait plusieurs comme celui,le plus ancien à 17ans. là je n'ai jamais eu de retour.Néanmoins je suis d'accord avec le discours de Mr Desthuillers .Bonne réalisation.Kenavo

Connectez-vous pour ajouter un commentaire.
1
etiennedesthuilliers

bonjour
dans votre présentation vous dite ingénieur der formation , je vous avait demandé" plus de renseignements
c' est jour dernier vous expliquez que vous allez faire vos limon en collant des contres plaqués avec de la colle epoxy
l' idée sans renseignement sur les contres plaqués me laisse dubitatif
les cp son collé avec différentes colle suivant les qualités si c 'est une qualité aviation il ni a rien a dire mais sinon les contre plaqué ordinaire sont collé avec des colle de médiocre qualité et le collage entre les plis est le maillon faible de votre pièce
et dans les lamellés collé le maillon faible est toujours le collage
je ne sais si vous avez avant fait un calcul sur la sollicitation des pièces
et je ne sais pourquoi sur le plan technique vous avez choisi votre solution
pour ma part je n'ai employé que des qualités aviation en bouleau jaune d Amérique tous plis égaux avec un collage sérieux ayant le label
je n 'ai jamais fait autrement qu'en bois massif , placage épais des limons d'escalier en lamellé collé
peut être car ayant d' autre cordes à mon arc j ai vu des sinistres dans les pièces avec certains choix de matériaux
mais j espère pour vous que ce choix ne vous posera pas de problèmes
etienne desthuilliers maitre menuisier et spécialiste en escalier débillardés

alexandreDUJ

Bonjour Monsieur,

Merci d'avoir pris le temps de répondre à mes interrogations.
Je ne manquerais pas de vous faire un retour sur la solidité. Je n'ai pas votre retour d'expérience. Effectivement, CP classique colle époxy et lardé de clous. Si je suis amené à refaire les limons, je suivrais vos directives en terme de choix du contre plaqué. A bientôt pour la pose.

Connectez-vous pour ajouter un commentaire.
0
alexandreDUJ

Bonjour à tous,

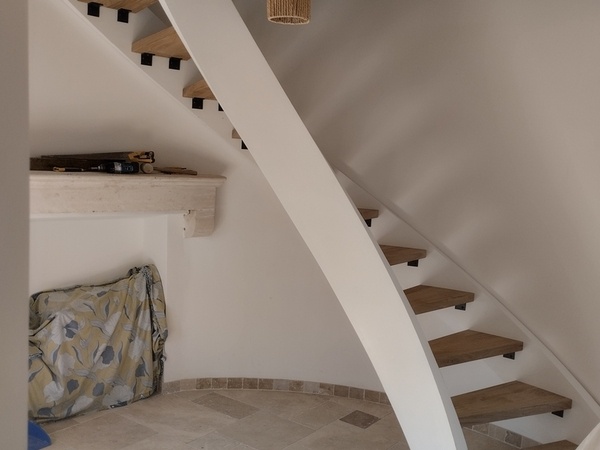

je viens de finaliser la pose de l'escalier.
Extrêmement satisfaisait du résultat.
Ce n'est pas une œuvre d'art technique mais ca fait son effet. a voir dans le temps mais il est extrêmement rigide, pas de grincement.

merci pour tous vos conseils, prochaine étape la rembarde.

Chatongris

"ça fait son effet", ça on peut le dire ! Très bel escalier, bravo.

Fabien R

Beau résultat, chapeau il fallait le faire. Mais pourquoi es-tu parti sur des équerres pour les marches ?

campion

Bon travail hate de voir la main courante...Kenavo

alexandreDUJ

le coté encastrement des marches m'effrayait un peu. et ca ira bien avec les balustres que je vais réaliser en rond de menuisier huilé. j'avoue que c'était la facilité mais je déteste pas le coté indus que ca fait.

Connectez-vous pour ajouter un commentaire.
0
racmterrof

BRAVO!
tu as choisi la voie
" on apprend de ses erreurs"
Donc tu es condamné à réussir!

alexandreDUJ

Merci racmterrof !

alexandreDUJ

Merci racmterrof !

Connectez-vous pour ajouter un commentaire.
0
JulesL

Je n'ai jamais fait de lamellé collé a base de CP, j'aurais tendance à me dire qu'un feuillet tournera toujours plus facilement. On trouve assez facilement du 30/10eme.
Difficile de répondre à la question sans voir le dessin ou avoir une idée au moins du rayon. Mais pour plier 10 CP, même fins faut pas que ça tourne fort.
Pour la colle, je te conseillerais l'epoxy c'est super costaud et tu n'auras aucun effet ressort.

Connectez-vous pour ajouter un commentaire.
0
Kentaro

A mon sens, le cp de bouleau de 6,5 mm est assez rigide. Je prendrais plutôt du 4 mm, 4 fois plus souple. Contrecollé à la colle à bois. Mais il faudra faire un moule, pas évident.

alexandreDUJ

Merci à tous pour vos réponses. J'ai attaqué l'escalier lundi dernier. 4 Jours de travail pour le moment. Je ne maquerais pas de mettre des photos une fois fini.

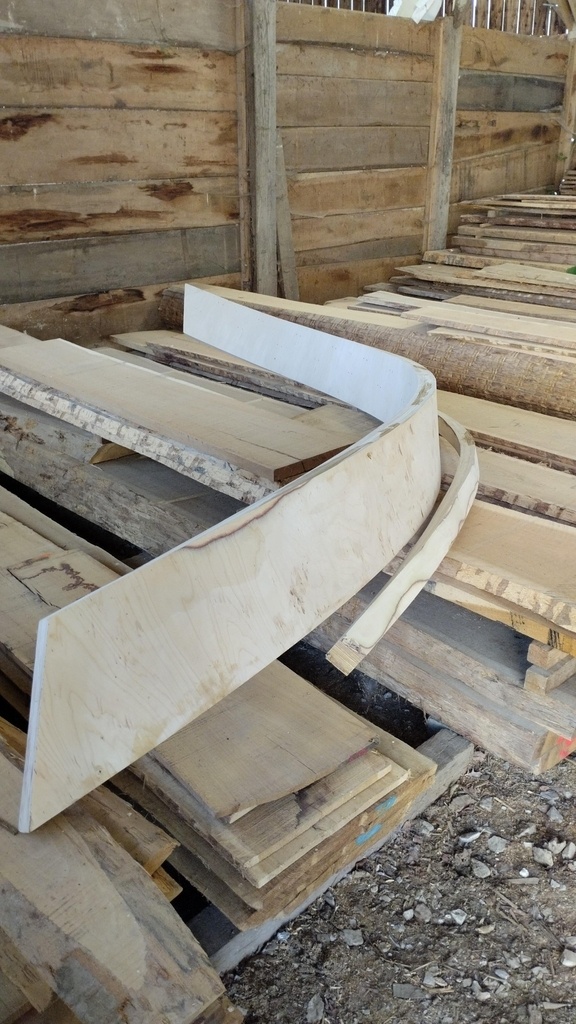

11 couches de CP bouleau 6.5 mm 4 mm et 5 mm pour un total de 62 mm d'épaisseur. Marches en 48 mm d'épaisseur chêne. Effectivement 6.5 mm ca tourne mais il fallait pas plus.
Colle Epoxy bi composant de chez direck teck. en 1 pour 1.
Structure en 120/45 montants d'ossature pour limon int et ext.

alexandreDUJ

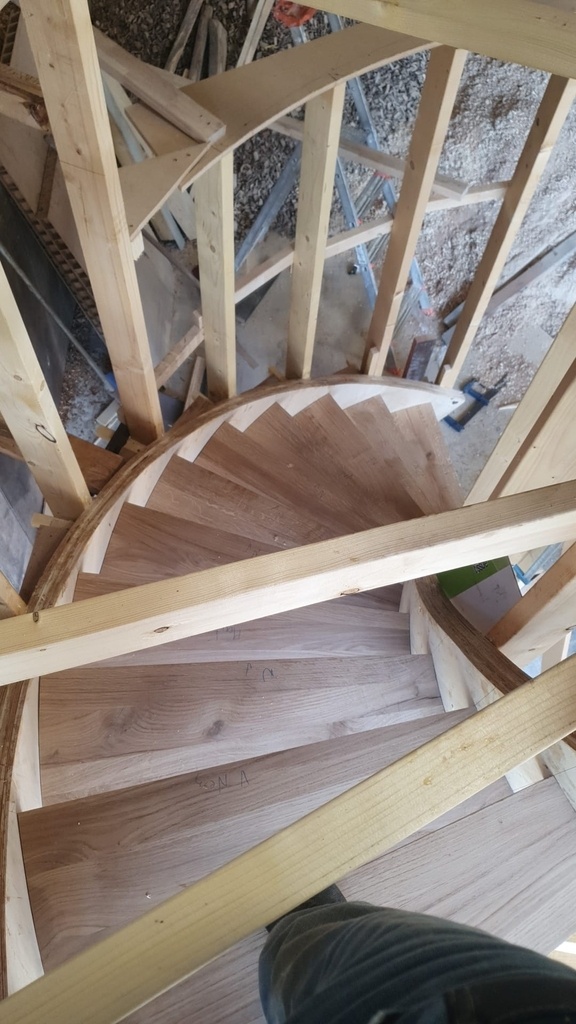

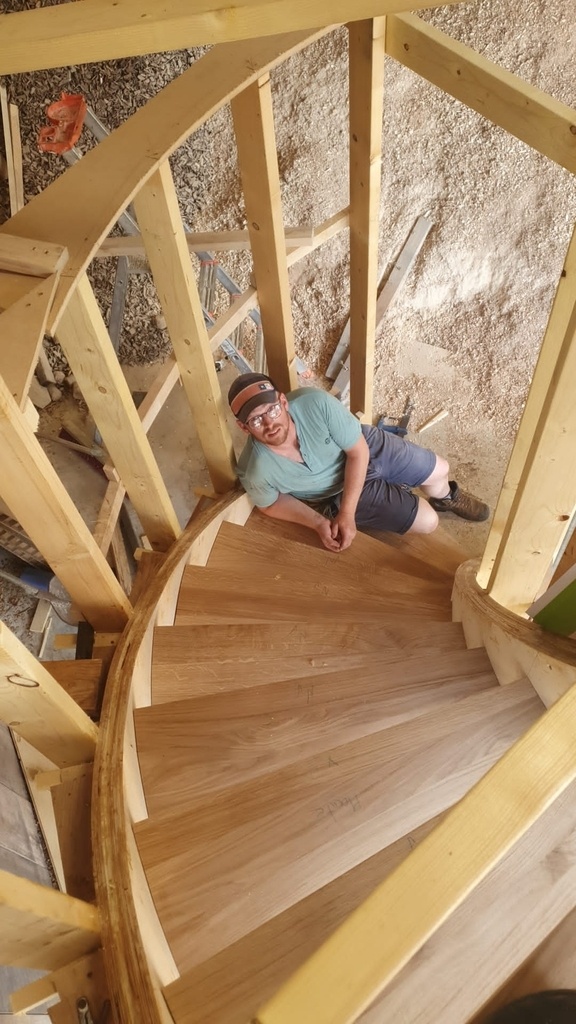

Bonjour à tous . Comme convenu je vous joins des photos de l'avancement. Je le pose fin Aout , je vous remercie pour vos conseils. Très satisfait du résultat, je vous enverrais des photos posées.

Alexandre

racmterrof

alexandreDUJ
J'ai lu beaucoup de critiques de gens Savants, même de Maitres pourquoi pas de génies....
J'ai aussi vu un bel escalier.
MERCI!
