Calvus

Mesures et prises de côtes

Bonjour,

Pour les prises de côtes, faut il (j'imagine que oui d'après ma petite expérience) conserver un jeu, et de combien ?
Imaginons que je veuille faire un petit meuble entre 2 autres et que j'ai 1000 mm entre les 2, ma mesure hors tout donc. Est-ce que je dois prévoir mon meuble à 999, 998, 997 ? Combien dois-je enlever pour être sûr que ça rentre ? J'ai récemment eu le problème et je crois avoir recoupé 3mm pour que ça puisse entrer.
Merci et bonne soirée.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

1
Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

Ca dépend. Un mur en placo, ce n'est pas pareil qu'un mur en brique ou qu'un platre taloché à la main.

  • En 1, ca dépend de la précision de l'instrument de mesure
  • En 2, il faut se méfier du hors d'équerre à la fois dans le plan horizontal et dans le plan vertical.
  • En 3, quid de la nature du sol et son nivellement. Un pied réglable nécessitera un jeu qui va dépendre des dimensions du meuble.

Bref, pour moi, il n'y a pas de réponse universelle.

Mon conseil, ne jamais faire d'hypothèse implicite :

  • Ce qui peut sembler être une droite ne l'est peut être pas
  • idem pour un plan
  • idem pour un angle droit.

Tout vérifier.

Mis à jour
Calvus

Merci Atelier Eustache, je pense en effet avoir un problème d'équerrage. Voir ma réponse à Oak.

Connectez-vous pour ajouter un commentaire.
1
Oak

Salut.

Si il y’a 1000mm il faut 1000mm. Si ça ne rentre pas c’est qu’il n’y’avait pas 1000mm.

Lorsque je pose un meuble entre deux maçonnerie je laisse 6mm de jeu ou plutôt 3mm de chaque côté pour un joint périphériques.

Le soucis c’est qu’entre deux autre meubles ces 6mm seront disgracieux.

Un gabarit peut aider à être plus juste.

Calvus
( Modifié )

Merci Oak,
Alors le problème vient peut-être de mon support. En effet j'ai une espèce de cadre mais sans dessus, et ça bouge un peu en effet.

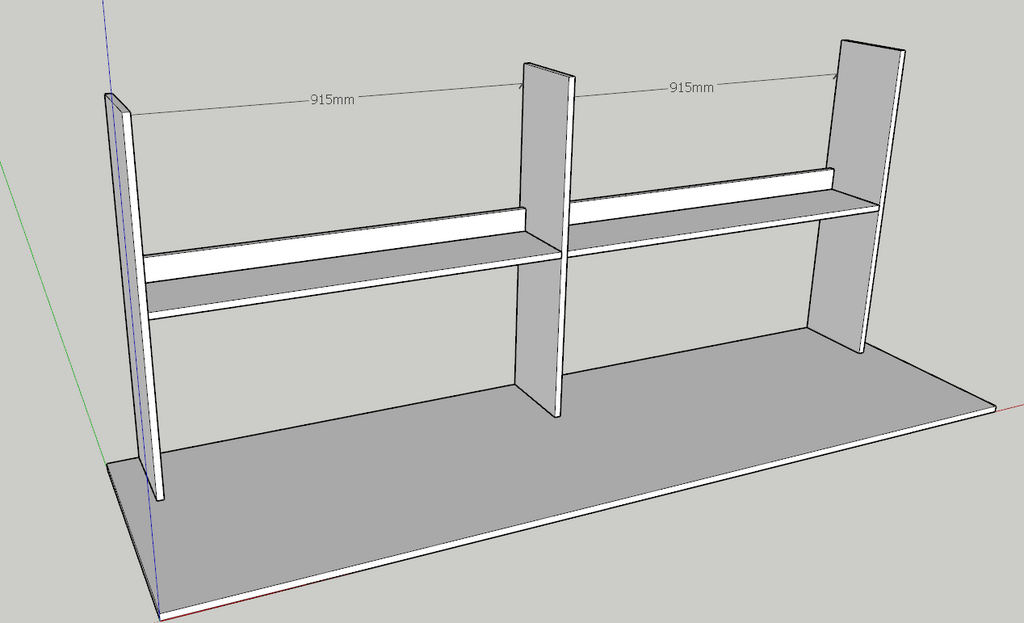

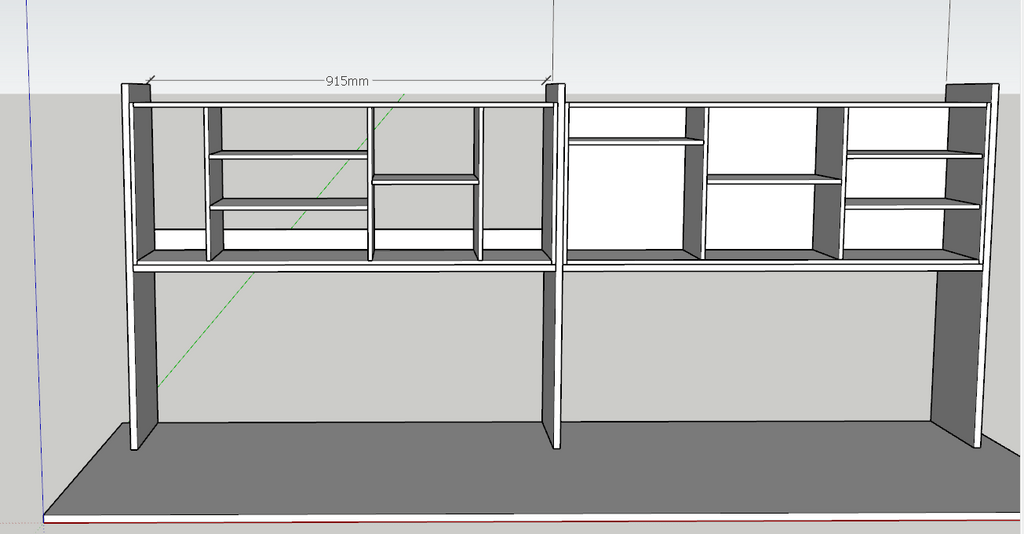

Je vais joindre l'existant pour que tu puisses mieux comprendre. (voir images)
Au début, en insérant ma planche inférieure avec les montants, pas de problème, c'est lorsque j'ai monté mon petit meuble fini que ça ne rentrait plus. J'imagine que c'est donc un problème d'équerrage de l'existant.

D'ailleurs, comment fais tu si les murs ne sont pas droits ? ce qui arrive fréquemment.
Et tu as attisé ma curiosité, en quoi fais tu le joint périphérique ?

Un gabarit en carton tu veux dire ?

Je te remercie.

Oak

Oui effectivement c’est probablement un problème de ce type.

Un gabarit en carton ou en cp léger.

Lorsque la maçonnerie n’est pas d’aplomb ni de niveau, je repère au laser ou au niveau la hauteur, la profondeur et l’écart minimum et je fabrique ainsi.
Ensuite je joint ou fabrique des fileurs.

Selon la configuration je joint à l’acrylique, à l’acrylique sanitaire, au silicone ou à la sikaflex. Parfois c’est un enduit.

Niouniou

il faut vérifier tes côtes à plusieurs endroits, et vérifier tes aplombs, niveaux, équerrages... C'est compliqué, à prendre des côtes comme il faut...

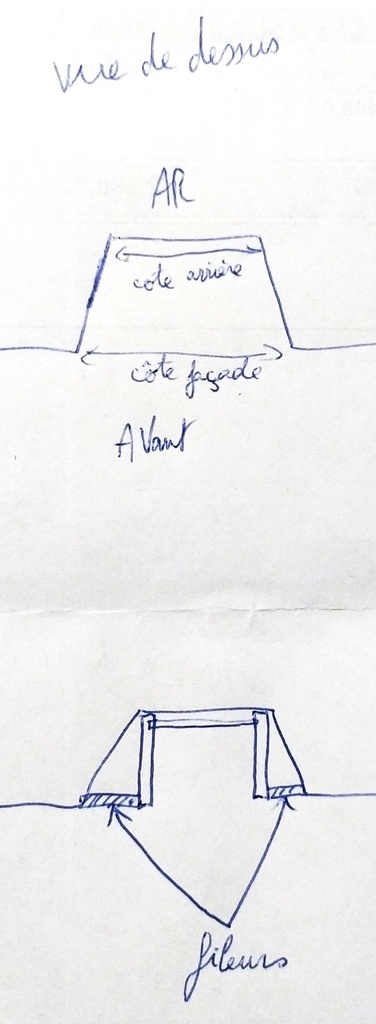

Et si par exemple, tout est de niveau, aplomb (ce qui n'arrive pour ainsi dire jamais, mais admettons...) et que tu as un faux équerrage à gauche et ou à droite dans le mauvais sens, c'est-à-dire que ta côte façade est plus large que l'arrière...
Si tu fais un meuble à la côte la plus petite, tu auras un jeu à droite et ou à gauche...
Soit, tu fais un meuble avec le faux équerrage si celui-ci est important, soit tu mets un fileur de chaque côté, ce qui permet également de rattraper un faux aplomb en façade de ton support

Calvus
( Modifié )

Merci Niouniou, en effet je m'aperçois que c'est compliqué de prendre des côtes correctement. Et en vous lisant ce soir, j'ai pris conscience d'erreurs ou de négligences de ma part. En revanche je ne saisis pas l'intérêt d'un fileur en cas de faux aplomb. Imaginons que j'ai 2mm d'écart sur la hauteur, cela se verra fileur ou non, alors autant que je fasse une des parties plus longue de 2 mm non ? Ou ai(je raté quelque chose ?

Cadeau que l'on m'a offert avec un don sur l'AdB :)

L'idée du fileur, c'est de réaliser sous-coté. De poser. Et sur place, de couper le fileur pour un ajustement précis. Tu ne cumules aucune erreur sur d'autres prises de cotes alors que si tu veux le faire en une fois, tu devra faire une réalisation complexe du meuble (rien à 90°, rien d'aplomb...).

Niouniou

Le fileur diminue visuellement le faux applombs dans la vue de face de ton aménagement, si tu as un fileur de 3cm de large, tu ne verras pas, une fois fini, si il y avait 7-8mm de faux applombs avant...

Calvus

Ah ! merci de vos réponses. Ca ouvre des perspectives. Je vous souhaite une bonne journée.

Connectez-vous pour ajouter un commentaire.
0
normandie

La marche a suivre depend du résultat voulu et du temps disponible , si vous voulez qu il y ait un minimum de jeu , avant fabrication vérifiez vos niveaux et aplomb pour savoir ou tricher.

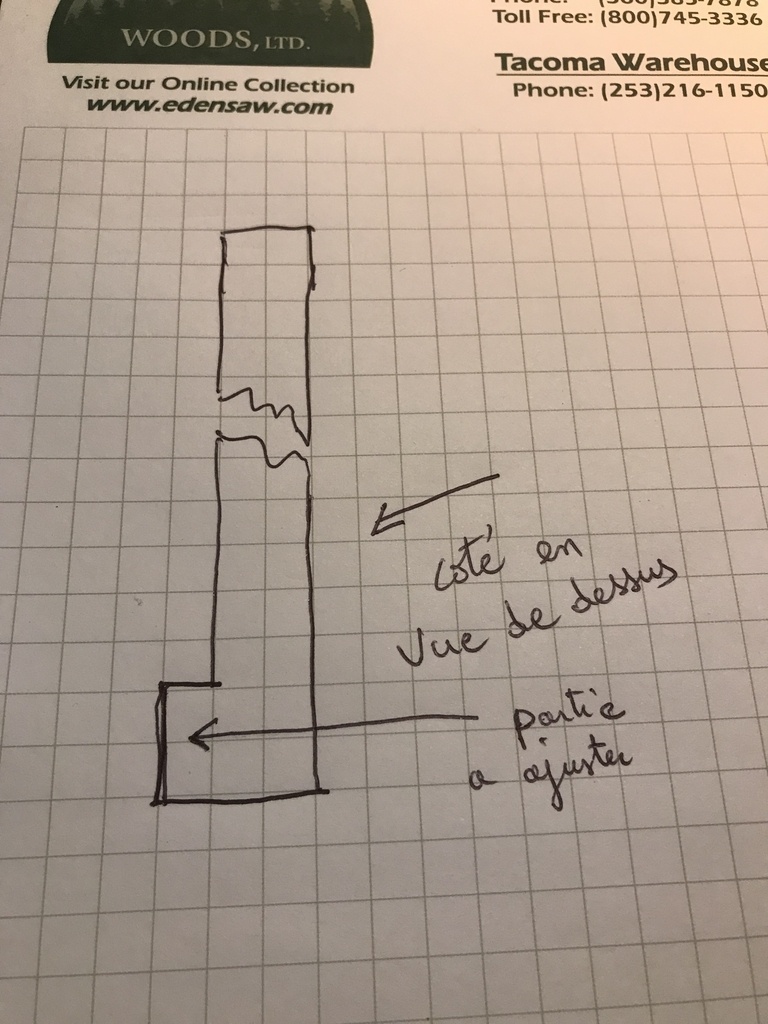

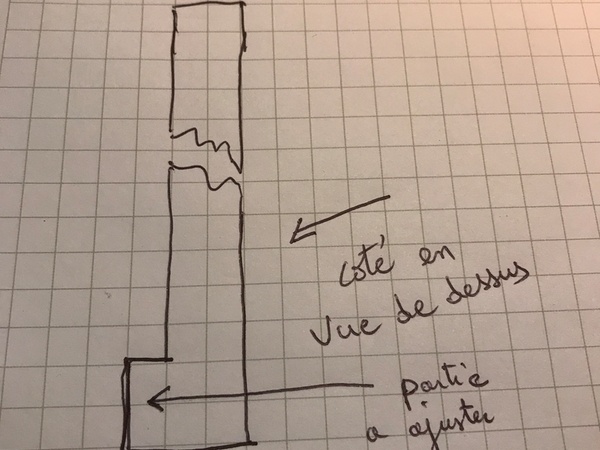

Quand il y a un cadre de façade , le faire plus large que la caisse ( pour se donner du tablettage) dans votre cas je ferais les cotés comme sur la photo ci dessous.
Ajuster un meuble entre 2 murs n est pas facile mais si le meuble peut être en 2 parties ( comme dans votre cas) ajuster les 2 moitiés indépendamment facilite l operation.
Bonne chance

Calvus

Merci Normandie,
Bonne idée en effet que de faire un côté plus large ! Quand on n'est pas du métier on n'a pas les bons réflexes ! Merci.
