Bonsoir à tous.

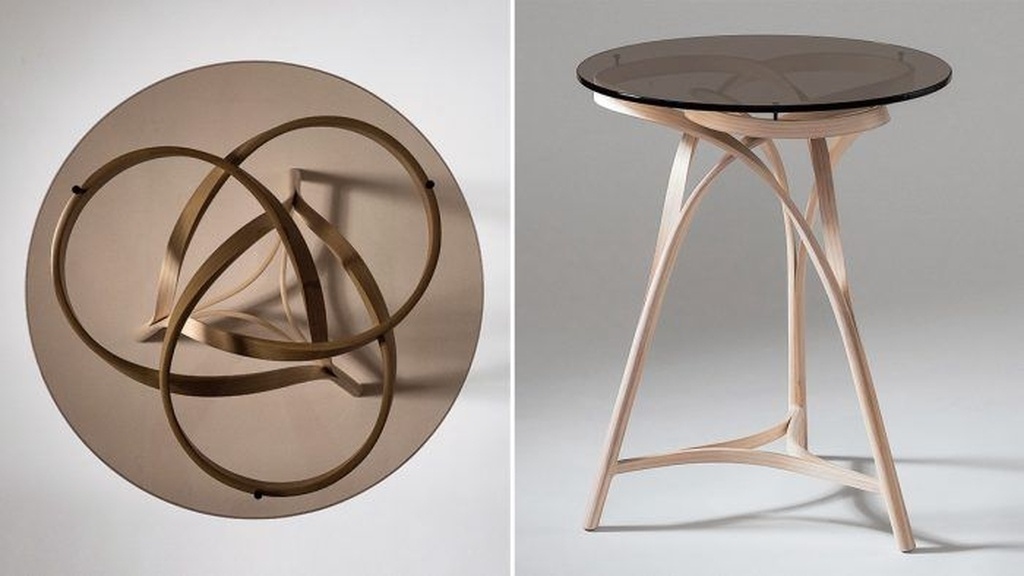

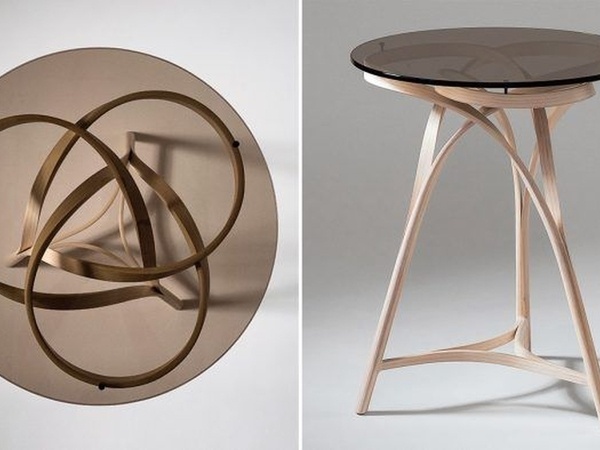

Je me casse la tête depuis des heures à réaliser le modèle du moins le pied de ce modèle de table sur Sketchup mais je n’y arrive malheureusement pas.
Auriez-vous des idées à me donner s’il vous plaît ?
Merci beaucoup.
4 réponses
Tu peux y arriver avec du temps et sans extension, je te montre ce que j'ai obtenu, dis moi si c'est ce qu'il te faut.
Si oui, commence par regarder mon tuto, seulement la partie des barres torsadées, il faudra en plus ajouter des rotations dans un autre sens pour ajouter un arrondi.
Si tu n'y arrives pas, dis moi le, je te ferai un petit gif animé (quand j'aurai un peu de temps par contre)
Pour moins voir les cassures, il faut réaliser des poussées moins hautes, tu comprendras après avoir suivi mon tuto
Tu n'auras pas besoin de tracer le trait vertical car tu tourneras à partir des angles de tes rectangles (lorsque tu les auras poussés)
Bonjour,

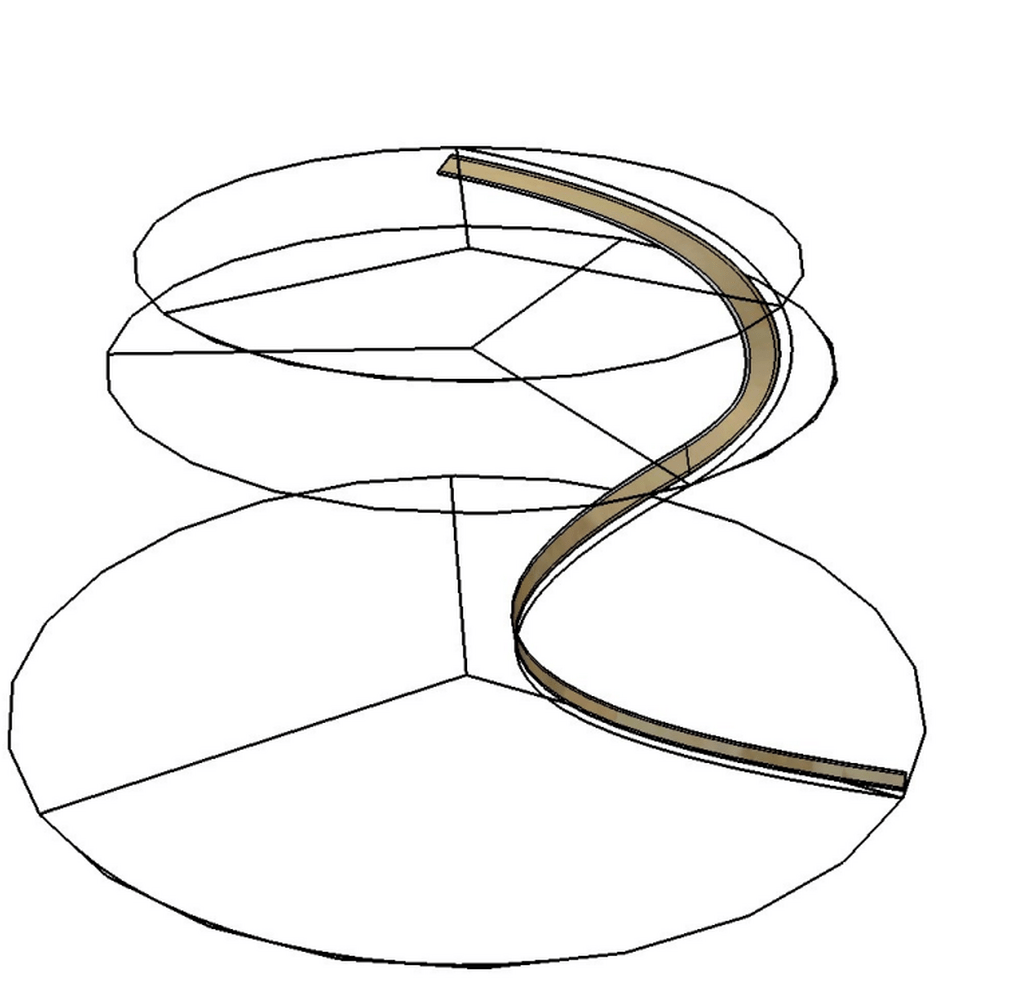

Ci joint un exemple de modèle SketchUp en utilisant le plugin BZ-Toolbar pour créer des courbes complexes
On crée des cercles à différentes hauteurs qu'on fractionne en 3 arcs de 120 degrés
On rejoint les extrémités des arcs par des courbes de Bézier.
On utilise l'outil "suivez moi" pour créer le volume à partir de la section du pied.
Malheureusement ce type de modèle est difficilement exploitable pour entamer la réalisation.
GB83
Si tu veux réaliser le meuble en bois courbé, aucun besoin de faire un plan 3D sophistiqué pour cela. Il suffit de prendre une baguette flexible et de la courber comme il faut.
Par contre, si tu veux faire des pièces moulées (en métal, plastique), il sera intéressant de faire une modélisation 3D pour réaliser les moules.
Mais si ton objectif principal, c'est de t'amuser sur un logiciel, alors, là, oui, cela peut être intéressant...
Cette forme est le résultat de la conjonction d'un surface courbe à l'horizontal et d'une sorte de cylindre vertical dont la section est en forme de goutte d'eau.
Par contre, si tu veux vraiment modéliser la torsion exacte que prend la baguette flexible, cela va être très compliqué. Peut-être un logiciel puissant de chaudronnerie, qui simule toutes les contraintes de la matière, flexibilité dans le sens des fibres, etc, etc...
bonjour je ne sais pas réaliser votre modèle
donc a quoi sert de faire une épure , si c 'est pour fabriquer le pied soit
en lamellé collé ou en bois cintré a la vapeur
et comment vous faites la fabrication
un menuisier curieux des inventions modernes mais qui saurait réaliser ce pied sans passer par l' épure
le rampiste de service
Licence
je ne connais pas SU et vois qu'il y a la des possibilités,

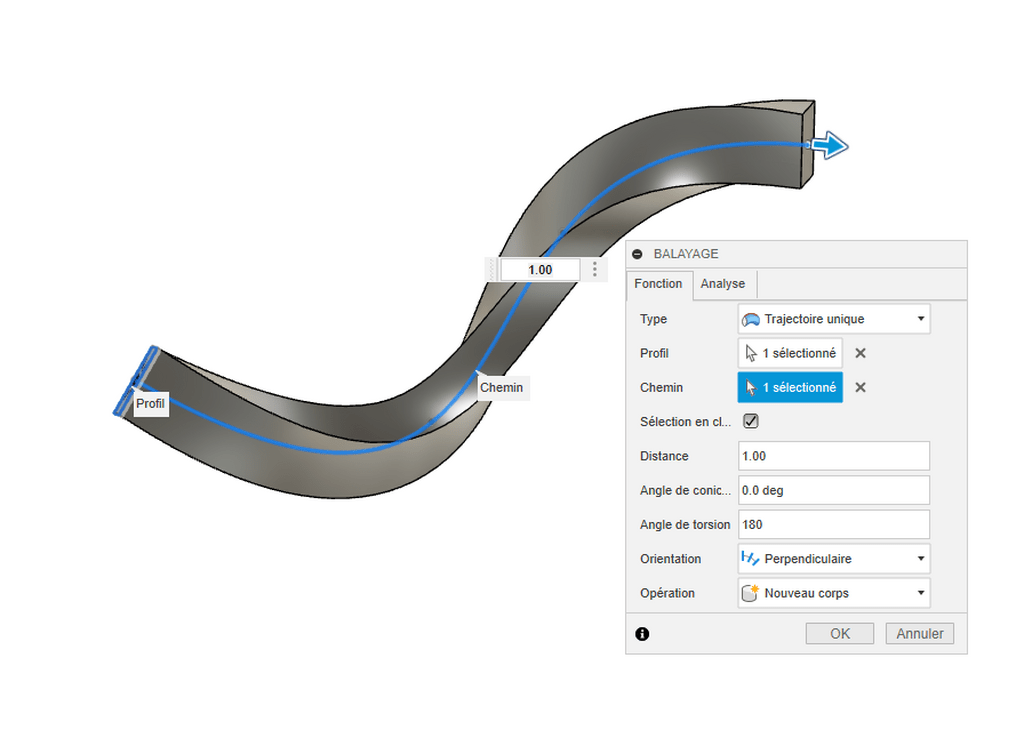

mais si tu es fan de ce genre de formes, dans fusion: une spline en esquisse 3D puis un balayage et ca y est (il y a moyen de paufinner en construisant un second rail de guidage etc)
