Bonjour à tous, je débute avec la shaper et j’ai réalisé un fichier afin de fraiser une rainure destinée à recevoir une prise de main sur le bord d’une porte. En regardant la doc d’OCL Doc shaper , on parle de tracés pour utiliser autopass. Je dois avouer que je n’ai pas bien compris l’usage étant donner que la machine ne veut pas fraiser sur le tracé et se met en mode guide. Si quelqu’un pouvait éclairer ma lanterne sur l’usage de cette fonction, merci d’avance
1 réponse
Salut,
Les tracés peuvent répondre à des besoins multiples (avec Shaper Origin ou non), difficile de tout rendre parfaitement clé en main.
La couleur
Par défaut, les tracés s'exportent en trait bleu. D'après l'encodage des couleurs défini par Shaper (ici), le bleu, sera vu par la machine comme du guide non usiné.
Pour le moment OpenCutList ne permet de choisir une couleur de remplissage sur l'export des tracés en SVG. Il est donc en effet impossible de "coder" le type d'usinage "Intérieur". Mais ce qu'il faut voir c'est que ça ne t'empêche pas de changer le type d'usinage sur la machine une fois que le SVG y est chargé.
Forme fermée ou ouverte

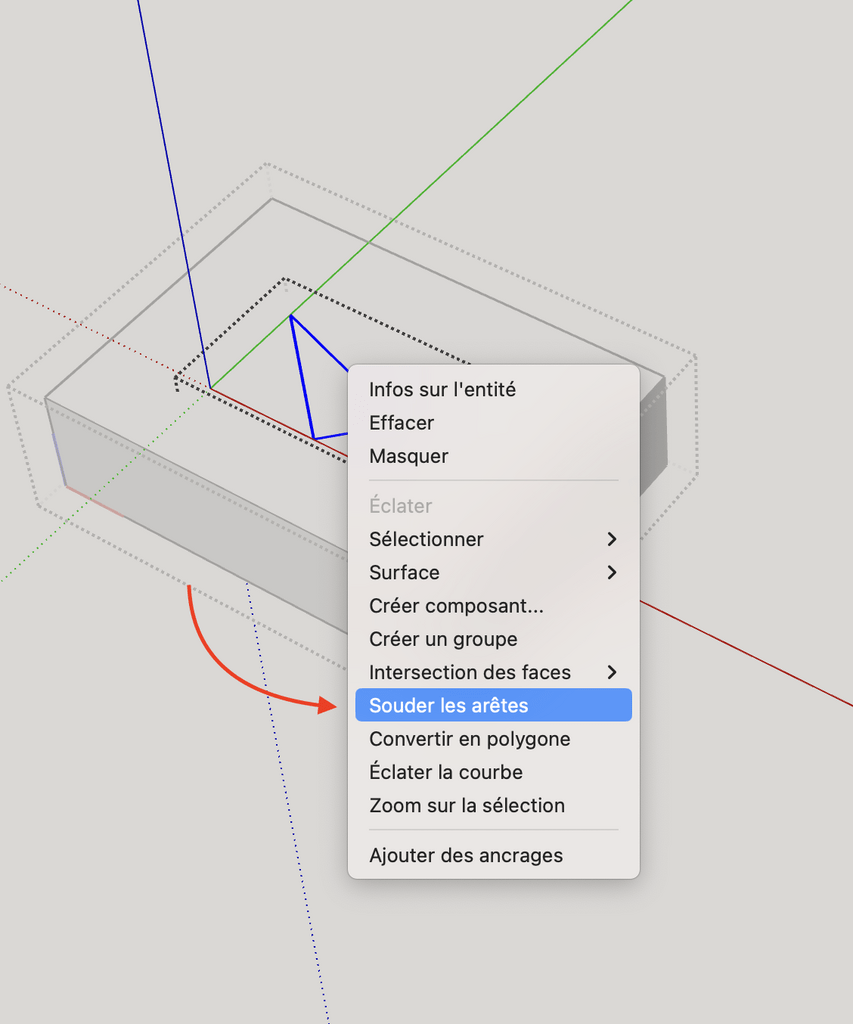

L'autre chose importante à comprendre est que dans SketchUp les arrêtes non rattachées à une face ne sont pas naturellement soudées. Donc pour qu'OCL utilise un tracé comme une forme fermée d'usinage, il faudra souder ses arrêtes.
J'ai préféré ne pas rendre cette opération automatique pour garder la flexibilité de choisir ce qui est un tracé continu de ce qui ne l'est pas.

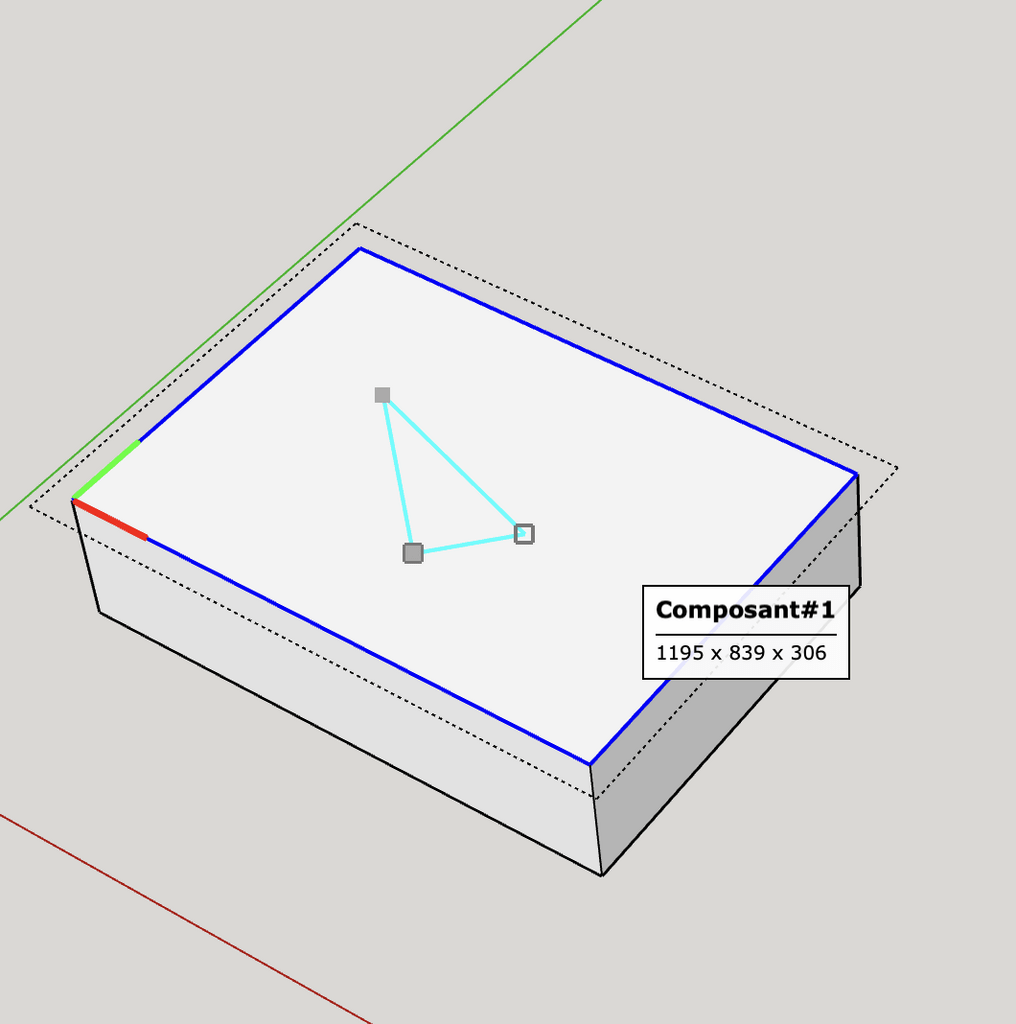

Un tracé non fermé affichera un petit carré gris à ses extrémités.
Ici, par exemple, trois arrêtes indépendantes.
Alors que que si tu soudes les arrêtes, la forme peut être vue comme fermée.

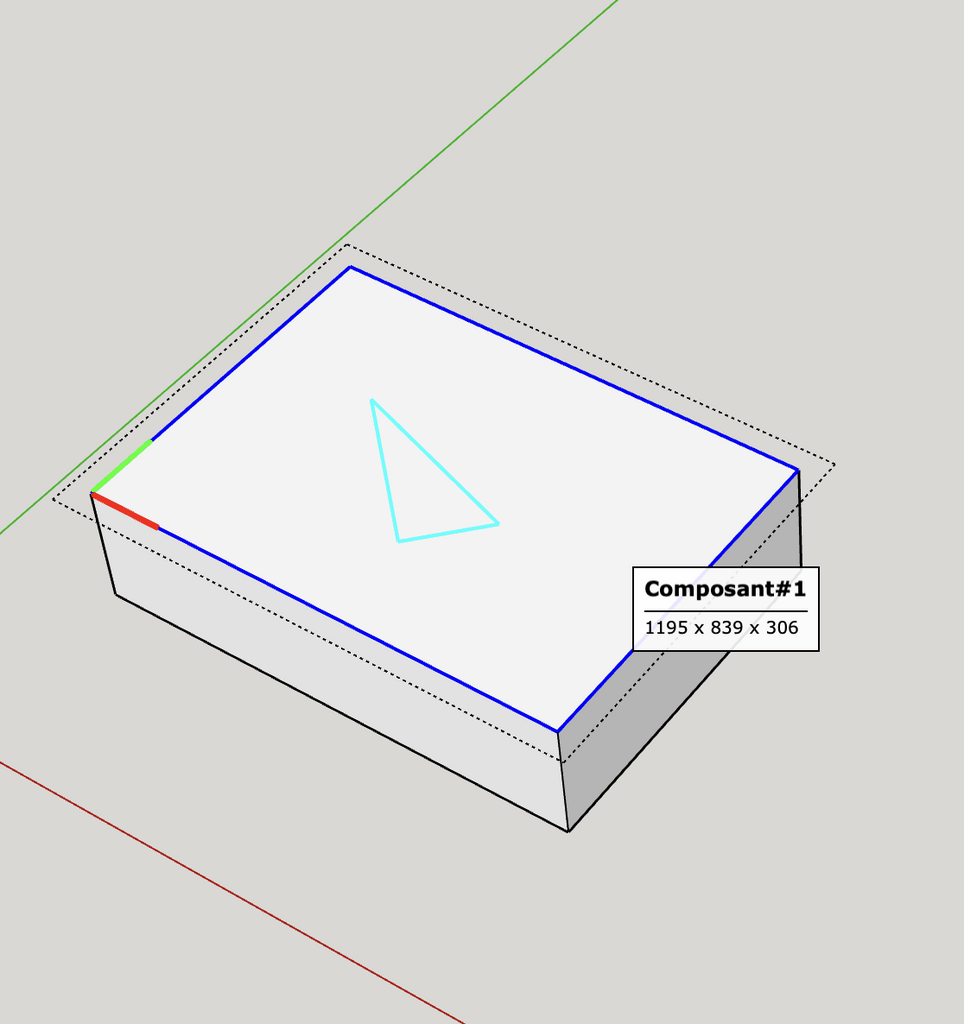

Ici une forme fermée, aucune extrémité.
Merci Boris Beaulant ca éclaire un peu ma lanterne au niveau de SU. Mais sur la Shaper, ça sert à quoi la fonction guide dans le choix des types de fraisage ?
A graver des lettres par exemple...
Non, c'est le type "Sur la ligne" qui est fait pour graver.
Le type guide se destine à afficher des choses non usinées sur l'écran. Exemple sur les usinages de quincaillerie, c'est tout ce qui est en bleu.
Utilisations possibles :
- écrire du texte pour ta rappeler une profondeur
- avoir un cadre virtuel correspondant à la forme capable de la pièce
- c'est aussi intéressant pour "désactiver" un usinage sans le supprimer quand tu es sur la machine.
Boris Beaulant Effectivement, désolé, j'ai confondu. Je suis venu polluer le fil, du coup...
