francoisB30

Convertir des fichiers DXF réssent en DXF antérieur à 2014 ?

voila le problème !

j'utilise Masterwork pour faire la programmation de mes usinage sur mon centre d'usinage Masterwood il est très bien jusque là tout va bien, il accepte même les fichiers DXF sauf que peut être qu'il est un peu vieux il ne supporte que les versions DXF antérieure ou égale à 2014 c'est là qu'est le problème, sur le net il est très facile de convertir un fichier PDF ou autre en DXF (cela permet de prendre une photo ou un logo et de l'usiner sans passer de longues heures à le dessiner juste quelques retouches) plusieurs cites le font plus ou moins bien mais le résultat est du DXF ressent bien postérieur à 2014 donc mon Masterwork ne sait pas le lire d'où ma question ?

Autocad le fait très bien mais je n'ai pas Autocad ?

si vous avez des idées pour résoudre mon problème je suis preneur

Connectez-vous pour ajouter un commentaire.
?

3 réponses

0
Boris Beaulant
( Modifié )
Meilleure réponse

Salut,

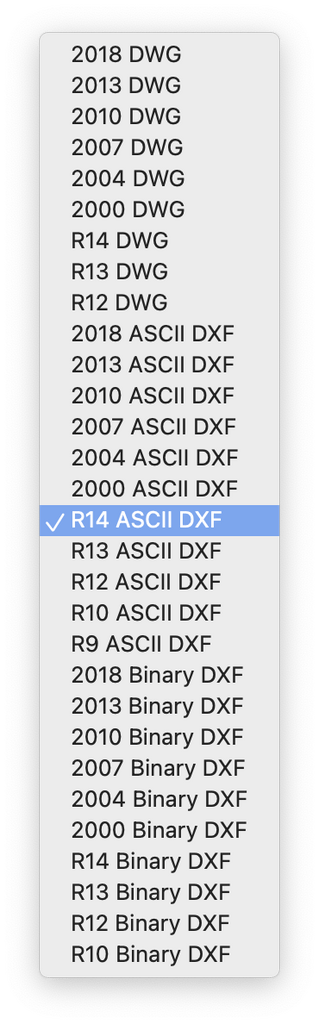

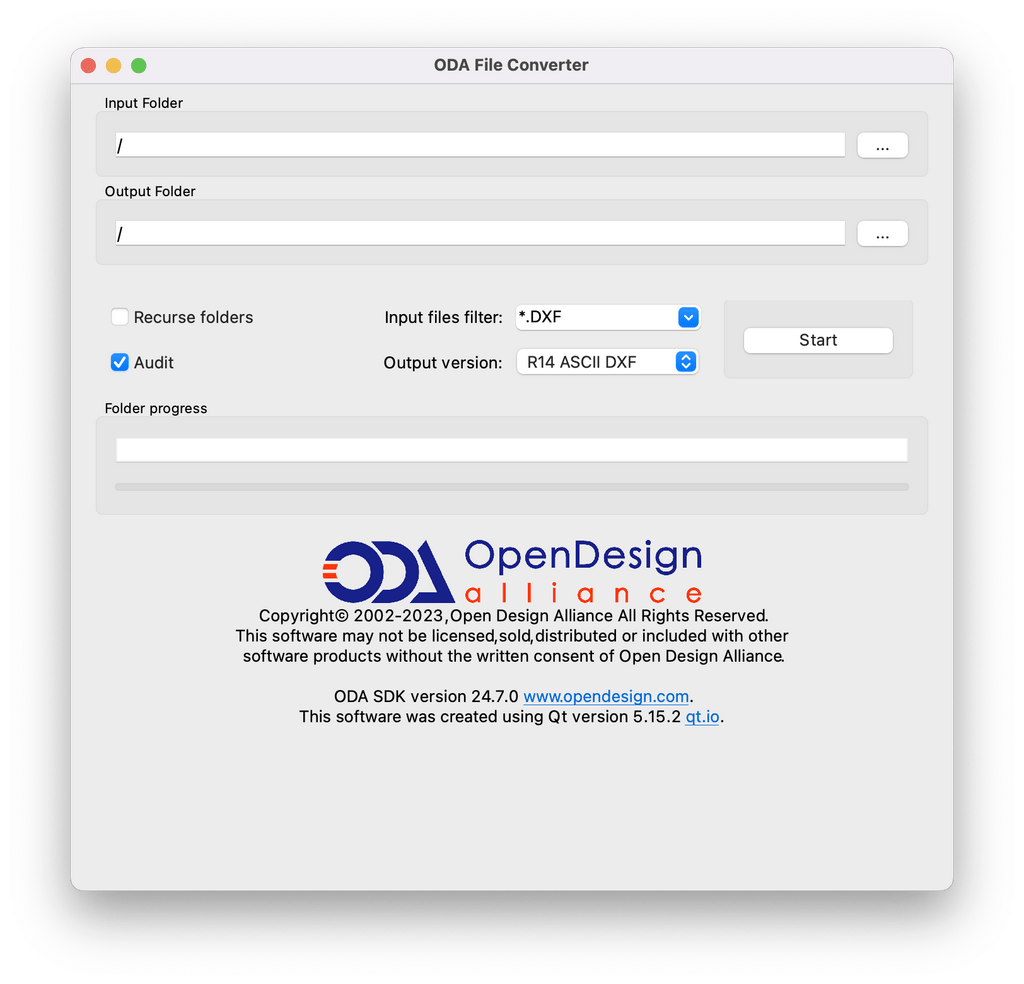

ODA File Converter devrait répondre à ton besoin.

C'est un utilitaire gratuit qui existe pour Windows, Mac et Linux.

ODA (Open Design Alliance) est un consortium réunissant de nombreux éditeurs de logiciels de CAO, qui fait la promotion d'un format DXF/DWG ouvert.
Extrait

Mis à jour
francoisB30

tu a vus les tarif de 2250 à 7500 dollars US
à se tarif je préfère Draftsight c'est 5 fois moins chère
mais peut-être qu'il faudra m'y résoudre

Boris Beaulant

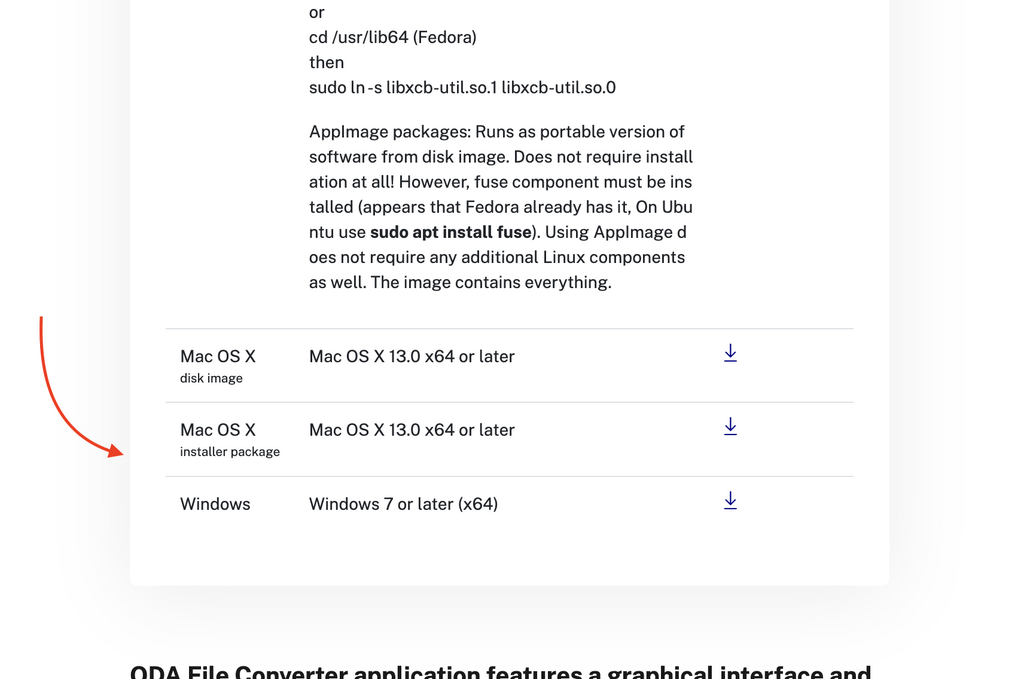

Mais non, c'est la lib complète qui est payante. Le téléchargement du petit utilitaire File Converter sur la page que je t'ai mise au dessus est gratuit.

Y a qu'à cliquer sur les petites flèches bleue :)

Niouniou

c'est pas souvent que Boris conseille un logiciel payant sans le dire!! Tu aurais du te méfier, francoisB30 😉

francoisB30

Merci Boris Beaulant !effectivement j'avais mal vus
çà a l'air de très bien marcher
très grand merci

Connectez-vous pour ajouter un commentaire.
0
mofran

pour ajouter une possibilité, si la question revenait,
depuis fusion importer puis exporter une esquisse dxf depuis clic droit sur l'esquisse (le format n'est pas stipulé, j'imagine que c'est un dxf simple, mais rien entendu la dessus, a tester, contrairement a depuis menu exporter> dxf qui est complexe (3D) et foire souvent)

depuis l'onglet dessin on peut aussi exporter du dxf (format spécifié autocad 2013)

et depuis Inkscape il y a aussi 2 format dxf en export disponibles

francoisB30

Merci mofran !
j'ai testé Fusion il ouvre parfaitement les DXF mais je n'ai pas trouvé la fonction que tu décrit
il me semblait ne pouvoir enregistrer que dans d'autre format

mofran
( Modifié )

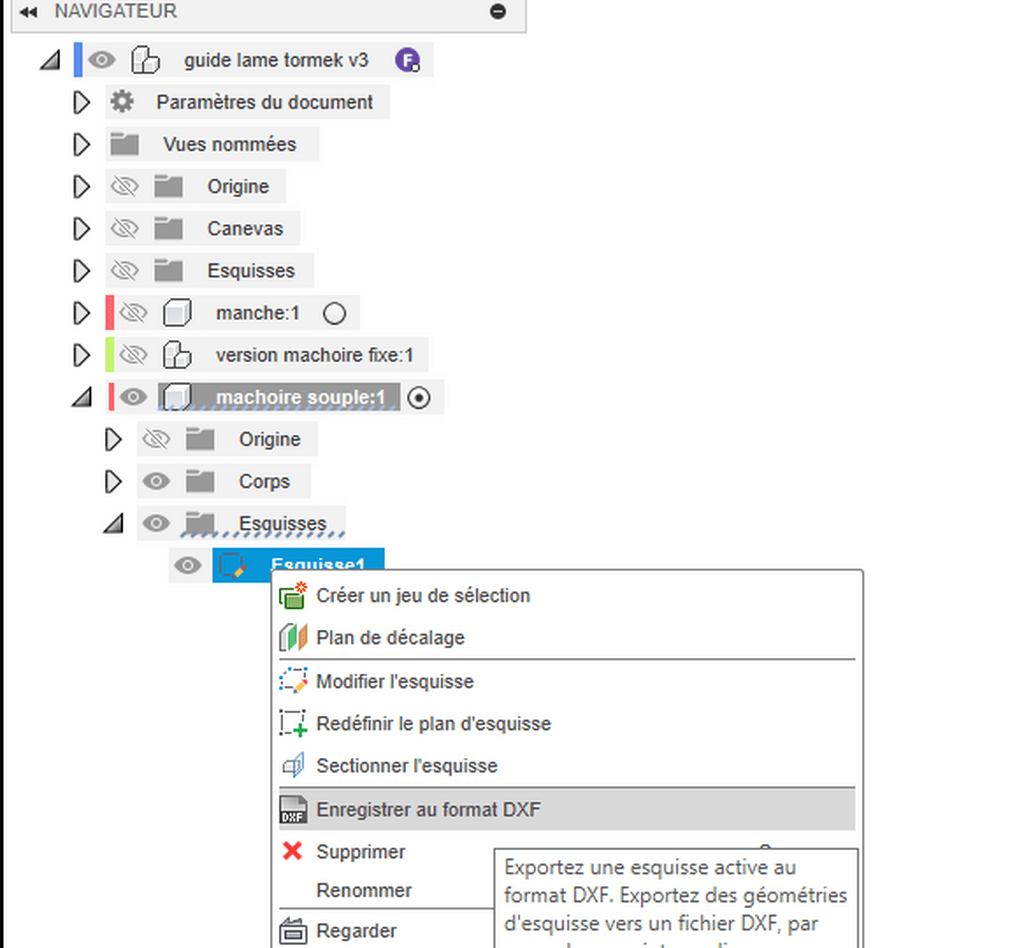

clic droit sur une esquisse dans le navigateur

francoisB30

merci mofran je vais tester

Connectez-vous pour ajouter un commentaire.
0
Jean34

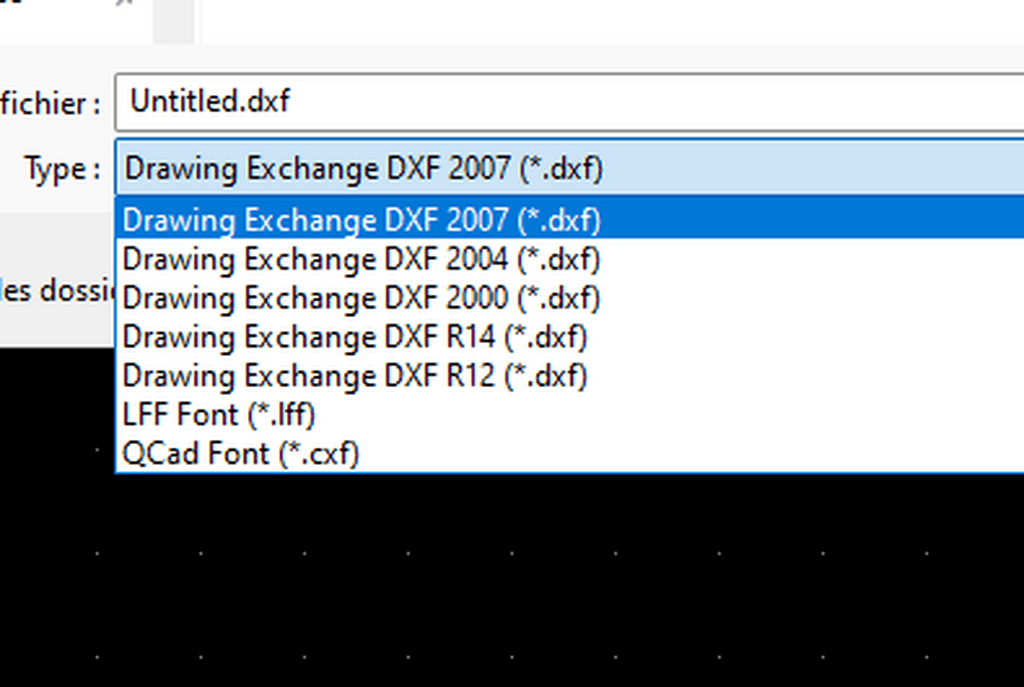

Librecad, gratuit, propose des sauvegardes en formats dxf de 2000 à R14.

francoisB30

Merci Jean34 !
je vais testé Librecad dès que possible

Connectez-vous pour ajouter un commentaire.
