Snoooky

Plancher bois atelier menuiserie

Bonjour a tous,

Voilà je vais déménager mon atelier pour un plus "grand".

La dalle béton étant très abîmé et irrégulière, je pensais refaire un plancher en panneau osb.

J'ai déjà des lambourde de 6cm de côté en douglas que je calerais tout les 1 mètres.
Et je pensait mettre de l OSB 3 de 22mm d'épaisseur avec rainure + languettes.

Sur la fiche technique, on voit qu'avec 42cm d'entraxe, on a une résistance de 350 daN/m2

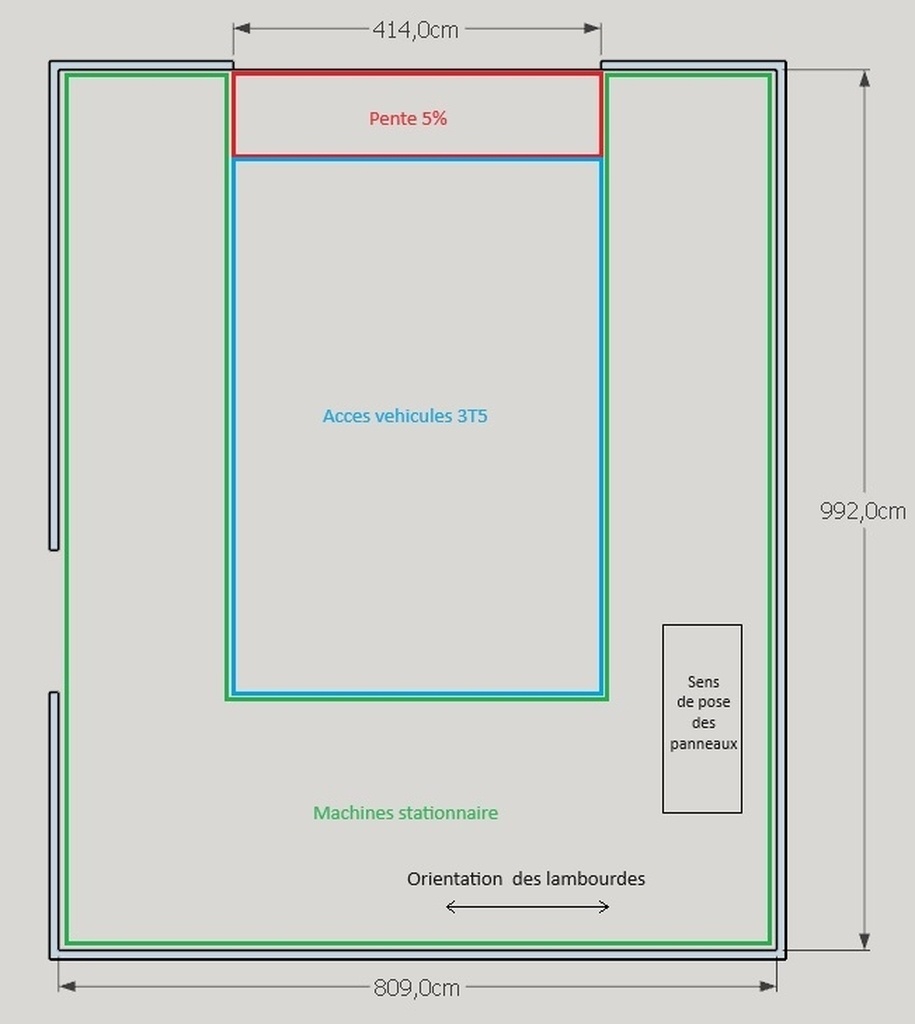

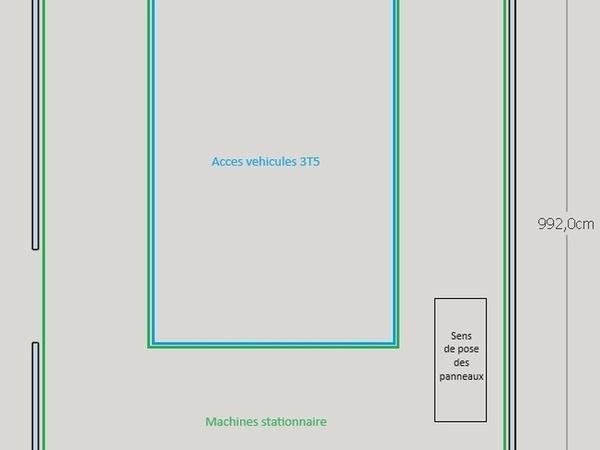

Comme on voit sur mon plan, j'aurais mes machines stationnaire sur les côtés et je rentrerais ma camionette pour charger / décharger.

Est ce que cette entraxe supportera le passage de ma camionette ?
Mon vieux rabot / degau fait 1500kg pour 1m2 d'emprise au sol, je compte bien renforcer a l'endroit où il sera installé. Par contre en l'amenant au tire-palette jusqu'à son emplacement, je ne risque pas d'abîmer mon plancher avec un entraxe de 42cm ?

Je vous avoue que je me rend pas bien compte des résistances, et un avis avant de faire de mauvais choix serait le bienvenu !
Merci d'avoir pris le temps de me lire.

Hervé-71
( Modifié )

Bonjour,

je crois que tu as la réponse dans ta question :

350 kg/m2 ton plancher

3.5T divisé par 4 roues = 875 kg /m2
et ta machine sur trans-palette beaucoup aussi

de plus, pas sur que l'osb résiste bien à l'eau quand tu rentres ta camionnette les jours de pluie

bonne journée
Hervé

Connectez-vous pour ajouter un commentaire.
?

3 réponses

3
etiennedesthuilliers

je ne connais pas l état de la dalle
mais je ne perdrais pas mon temps a faite un plancher surtout si je rentre ma voiture
une petite dalle de de 10 cm d'épaisseur sur la dalle ancienne avec un métal déployé et un ciment de très bonne qualité le tout avec un coup d 'hélicoptère

etienne desthuilliers maitre menuisier , mais pas seulement

Timothée Delay
Je suis d'accord

j'avais le même cas de figure, et une surdalle dalle en béton, 12cm d'épais, auto nivellant, 2 bétonnières et un peu de grillage + un polyanne au fond, ça m'a couté moins cher et moins de temps que de faire en plancher bois.

Snoooky
( Modifié )

J'aurais bien aimé faire une dalle, le problème c'est que je suis en location et le propriétaire n'as pas l'air très chaud pour une dalle béton. Donc c'est pour ça que j'opte pour un plancher bois.

Clément CLARISSE

Bonjour Snoooky,

Vous devriez en discuter avec lui et proposer de faire ces travaux (éventuellement en échange d'un allègement de loyer) car, sauf erreur, vous pourriez peut-être lui faire un procès en invoquant la vétusté de la dalle comme motif et en lui expliquant qu'il peut se retrouver condamné à devoir faire le nécessaire...

Quoi ?

Non ce n'est pas une incitation à l'intimidation, simplement l'emploi potentiellement bénéfique de la loi pour trouver une solution à un problème...

Snoooky

Bonjour,

Merci pour la solution proposée mais je me suis déjà arrangé avec le propriétaire donc tout est bon de mon côté !

Connectez-vous pour ajouter un commentaire.
0
Atelier Marbotte
( Modifié )

Bonjour,

Petit retour d'expérience de mon cas qui peut vous être utile !

Mon atelier était une ancienne étable avec une dalle béton coulée avec une pente pour l'écoulement des eaux et autre.

J'ai eu l'idée aussi de refaire un plancher par dessus pour compenser le niveau et les irrégularité.

Il m'a été conseillé de construire le platelage suivant :

  • Barrière de remontée d'eau par capillarité
  • Chevrons 75x50 posé sur chant entraxe 417mm (dividende des longueurs de panneaux standard de 2500mm) posés flottants
  • 1ère couche de dalles OSB4 de 22mm évidement joints décalés dans le sens longitudinal, collée dans les rainures languettes, vissée ou pointée sur seulement 4 points
  • 2ème couche de dalles OSB4 de 22mm posée décalée d'une demi largeur de plaque latéralement et de 2 ou 3 entraxes longitudinalement par rapport à la première couche, celles-ci seront aussi collées dans les rainures languettes ainsi que vissées dans les règles de vissage des dalles OSB, soit 5 vis en bords de dalle et 3 vis en partie courante. Les vis en 5x80 pour aller rechercher les chevrons.

Pourquoi l'OSB 4 ?
Celui-ci est plus chargé en colle que l'OSB3 ce qui lui confère des résistances mécanique bien supérieures (je ne vais pas sortir les valeurs, je ne les connais pas !) ainsi qu'un résistance à l'eau, pendant mes travaux il a plu régulièrement dessus (je suis en Normandie) et après séchage celui-ci n'a jamais gonflé ou manifesté une détérioration.

Pourquoi 2 couches ?
Le problème de nos atelier pour un plancher n'est pas vraiment la charge au m2 mais plutôt le poinçonnement, grosse charge sur une très petite surface. Là est tout l'intérêt de la double couche, la première répartissant la charge sur une plus grosse surface sur la deuxième.

Pourquoi les chevrons flottants ?
Parce que sur de grandes surfaces même l'OSB varie dimensionnellement et sur de grandes surfaces ça peut être énorme, les poser flottants permet ce travail. Evidement il faut laisser un jour périphérique (chez moi 3cm, plinthe épaisse pour masquer).

Cas pratique !
J'ai presque fait ça, je n'ai pas utilisé de 22mm mais du 18mm toujours en OSB4. Les raisons étaient financières principalement, le 22 était beaucoup plus cher que le 18 chez mon fournisseur et sur 200m2 x2 pour les 2 couches, ça pique. Aussi il n'existe pas (ou je n'ai pas trouvé) d'abaque de charge admissible pour un tel platelage, j'ai donc fait mes petits calculs de mon côté qui m'ont amené à la conclusion que 2x18mm c'était déjà bien ! Ça n'a absolument aucune valeur scientifique !

Pour rattraper la pente j'ai commencé par tailler une série de chevrons dans leur longueur pour venir épouser le sol et tout caler au laser. J'ai ensuite commencé le platelage.

Voilà, les machines sont arrivées sur transpalette sans aucune destruction ni même grincement, cela ne fait qu'un an mais mon plancher se porte très bien.

N'hésitez pas si question.

Mis à jour
Snoooky
( Modifié )

Merci AtelierMarbotte !

C'est très détaillé et explicite ton message merci ! Je ne suis pas très loin de tes calculs avec mes chevrons 60x60. Donc tu a fixer la première couche de chevrons au sol, et ensuite la deuxième est en pose flottante c'est ça ?
Deux couches consécutive c'est une bonne idée pour repartir les charge ! Après je sait pas ce que ça vaut niveaux budget du coup.
Ta dalle était très humide que tu a mis une bâche en guise de barrière d'humidité, ou c'est de la prévention ?
Je vais me renseigner sur l'OSB 4, voir les Différences de qualité, mais aussi les différences de prix !
Au niveau des machines ce sont des vieux corps en fonte qui dépasse la tonne ou pas ?
Merci pour toute ces infos !

Atelier Marbotte
( Modifié )

Avec plaisir 😊

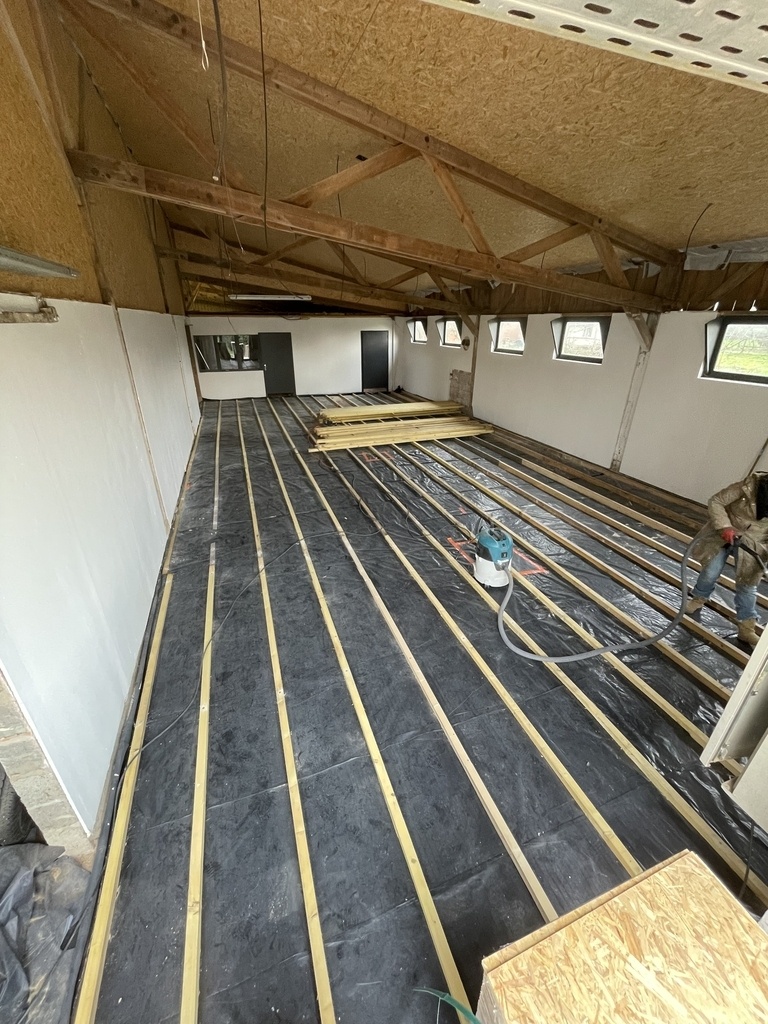

La première couche est fixée au sol avec des chevilles à frapper en diamètre 10 de mémoire. L'entraxe de cette première couche est de 500mm, si tu pars en 60x60, réduis un peu cet entraxe.
La deuxième couche est flottante, un peu galère à poser, le réglage de l'entraxe se fait au fur et à mesure que l'on pose les dalles d'OSB, perso je n'ai pas fixé la première couche d'OSB malgré ce qui m'avait été conseillé. J'ai préféré poser les 2 couches en même temps et faire tout les réglages au fur et à mesure, peut être pas la meilleure solution mais sur 200m2 je n'ai pas eu de décalage.

Niveau prix en Janvier 2023, j'ai payé l'OSB4 en 18mm pour 400m2 : 9,75€HT/m2, je pense que ça a baissé. Déjà faut trouver le fournisseur qui veut bien t'en fournir, ils n'ont pas ça en stock, ils ont passé commande directement au fabricant pour moi !

Non, ma dalle n'était pas humide mais poser du bois directement sur la dalle dont je ne connaissais pas la qualité de pose ne me plaisait guère. J'ai posé un film sous dalle, ça coûte pas très cher et ça m'assure une "sérénité".

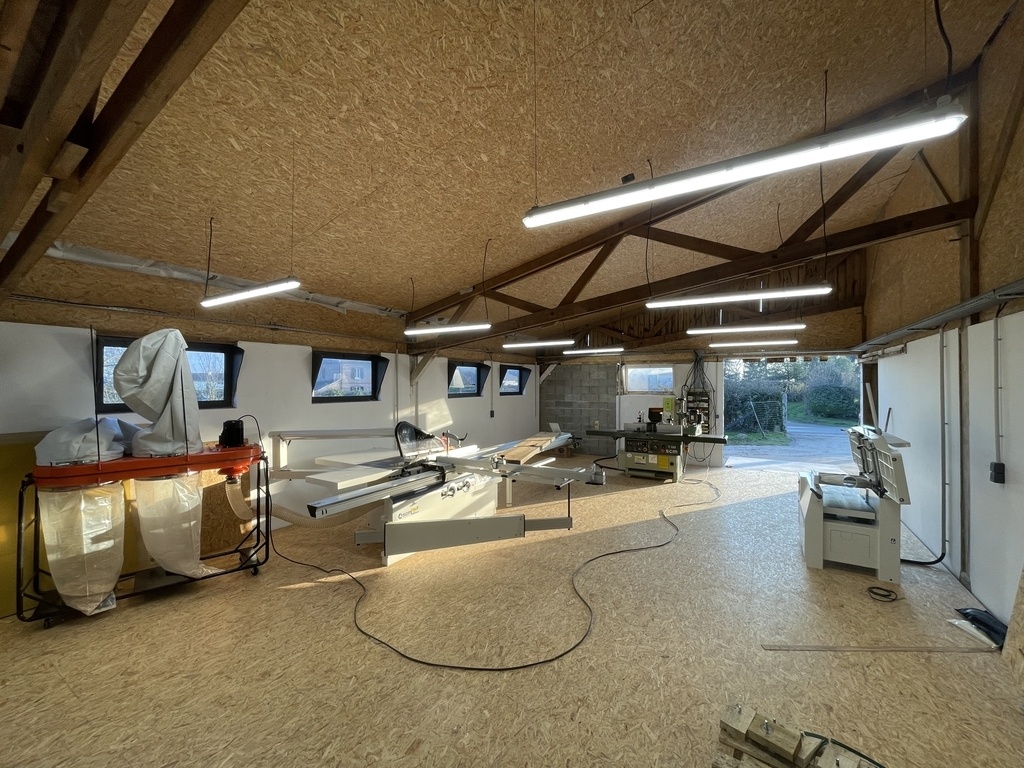

J'ai trois machines qui sont arrivées sur transpalette, la plus lourde ma toupie SCM T130 de 1996, 1,2T avec tables rallongées, entraineur ... La Scie à format pèse 1T aussi je crois, le combiné R/D un peu moins.

Snoooky

Merci pour ces infos ! Oui c'est sur que c'est plus facile de régler la deuxième couche de chevrons au fur et à mesure de la pose, ça évite bien des problèmes !
Je vais me renseigner demain sur les tarifs, mon fournisseur ne m'a proposé que de l'OSB 3 pour le moment, je suppose que l'OSB 4 n'est pas forcément en stock 😁! Je suis dans les 10€/M2 TTC en OSB 3 de 22mm d'épaisseur avec R+L, donc les prix n'ont pas du descendre de trop malheureusement !

En tout cas ça rend trop bien ton atelier avec les machines en places ! Ça doit être agréable d'y travailler 😁!

mofran

en loc, je mettrai le proprio face a ces estimations de prix matériaux et temps (dalle béton ou osb)
si c'est un gars qui a envie d'avoir la paix et de locataires sérieux, il devrait pouvoir faire un effort de participation, ne fut ce que pour les matériaux, tu ne mets pas de photos de l'état actuel, mais on se dit qu'en l'état c'est loué juste pour du stockage, oubien il te fait prix canon et ca vaut l'insstissement
mais c'est trop facile le jour ou les conditions changent pour lui de dire "j'en a rien a cirer de ton invesstissement, ton osb tu peux repartir avec" si c'est ce jeu la qu'il joue, qu'il le déclare maintenant, libre à toi de chercher un autre lieu pour ton atelier si c'est trop désiquilibré

Snoooky

Bah en fait oui le local ne servait qu'à du stockage avant. La je vais vraiment l aménager pour y travailler. J'ai déjà négocié pour que le propriétaire installe un plafond ( dalle de plafond industriel avec 5cm d'isolant). Moi j'ai opté pour un plancher bois parsque justement quand je vais partir, soit il me paie les matériaux, soit je repars avec l'OSB. Même s'il sont un peut abîmé, une palette d'OSB ce n'est pas perdus 😁. Après l'emplacement du bâtiment et le loyer est vraiment intéressant pour moi, il est a 200m de chez moi et pas très cher. J'ai un peut regardé ce qu'il se fait, et c'est plus loin et beaucoup plus cher.
C'est vrai qu'au départ je pensait mettre 40cm d'entraxe et des panneaux de 22mm, mais maintenant que j'ai eu vos retours, et tout les détail de l'ateliermarbotte, je me dit que ça va me coûter un peut plus cher que prévus 😅.
Merci pour tout vos conseils en tout cas ! Ça m'aide vraiment beaucoup

Snoooky

Salut AtelierMarbotte ! Je suis en train de poser les panneaux d OSB, et je me demandais si tu avais mis une finition sur ton OSB ? Merci d'avance ! Bonne journée

Atelier Marbotte
( Modifié )

Salut, non rien du tout, c'est un OSB4 déjà très résistant aux liquide et puis j'ai bien réfléchi à y mettre une peinture mais chaque trace d'usure, de cailloux sous la chaussure ... se seraient vues, donc j'ai décidé de ne rien mettre.

Snoooky

Merci pour ta réponse, cest vrai que l'usure peut être plus dérangeant avec une finition que sans finition!

Connectez-vous pour ajouter un commentaire.
0
mofran
( Modifié )

du 22 ca parait léger, c'est peut être ce qu'on met pour une pièce classique destinée a être recouvert par un clic clac
mais pour un atelier sans autre couche par dessus, perso, je partirai sur min 25mm

la camionette elle va vraiment rentrer? et rester stationner (pas confondre charges statiques et charges)
une fois l'atelier en fonctionement je vois mal un véhicule faire autre chose que venir "a cul" a la porte et le reste au chariot, si c'est aussi un garage c'est autre chose

les 42 d'entre axes c'est pour des panneaux de quelles dimensions? je prendrai les plus grand possibles et sans doute un entre axe plus autour de 30-35 que 40 (as tu le lien de la doc panneau?)

par contre pas trop de tracas pour un déplacement particulierement lourd au transpalette, des panneaux posés ou le transpalette passe répartirons bien les charges, pour les machines stationnaires, pieds des étagères etc aussi, c'est peut être bien de réfléchir plus a répartir les charges que renforcer juste une zone (avec le temps on revoit parfois la dispo de l'atelier)

Mis à jour
Snoooky

La camionette ne sera que de passage, je ne compte pas la laisser garé.
L'entraxe de 42cm c'est pour des panneaux de 22mm d'épaisseur. Après c'est vrai que du 25mm serait peut être plus approprié, je vais me renseigner sur les tarifs.
C'est vrai que l atelier peut évoluer, ma fiche technique s arrête au 22mm, je vais demander celle pour du 25mm.
Merci pour les infos !

Snoooky
( Modifié )

Après de grandes réflexions ( et surtout après avoir eu les tarifs des panneaux 😁 ) je vais partir sur des chevrons en 6 x 6 calée en dessous tout les 40 / 50 cm.
Je part sur un entraxe de 35,7cm entre chevrons et je vais mettre une couche de 15mm + une couche de 22mm croisé

J espère en tout cas que ça sera assez rigide.
Merci a tout les commentaires qui m'ont permis de faire des choix plus adapté à la situation !

Snoooky

Petit retour d'expérience,

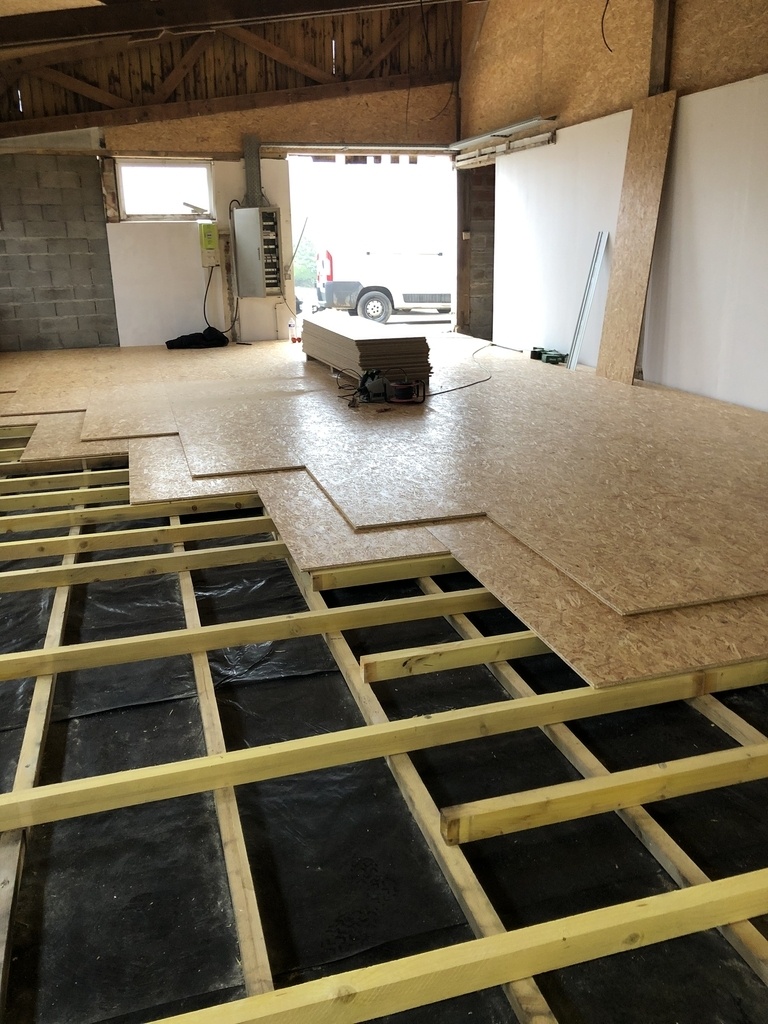

J'ai donc poser des chevrons 6x6 tout les 38cm environ ( je n'ai plus le calepinage exact). J'ai visser au sol ces chevrons, et j'ai mis des calles en chêne tout les 40cm sous chacun des chevrons pour pouvoir les régler de niveau.
Ensuite j'ai poser 2 couches d OSB 3 croisé. Une couche de 15mm et une couche de 22mm, le tout vissé dans les chevrons.
J'ai récemment installé mon combiné rabot / dégau qui fait 1,5 tonnes et le plancher n'a pas bougé du tout.pour informations le pied du combiné fait 1m2.

Voilà mon petit retour d'expérience, si jamais ça peut aider quelq'un qui cherche à réaliser ce même type de plancher.
