AloBrico

Inversé sens de rotation moteur

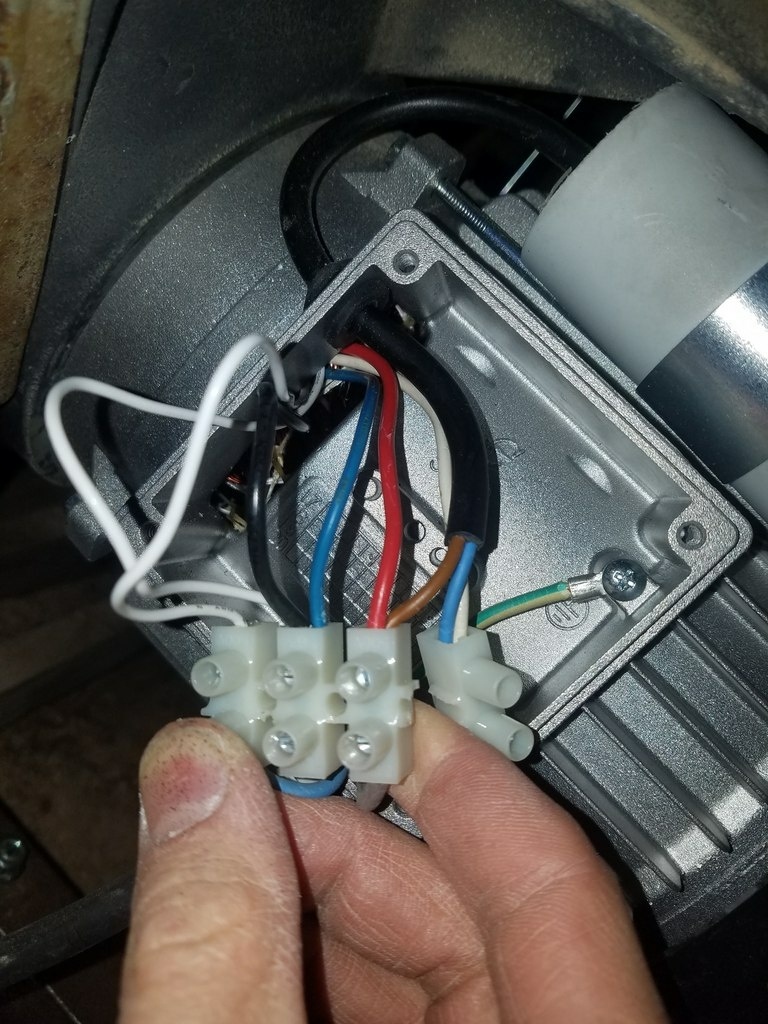

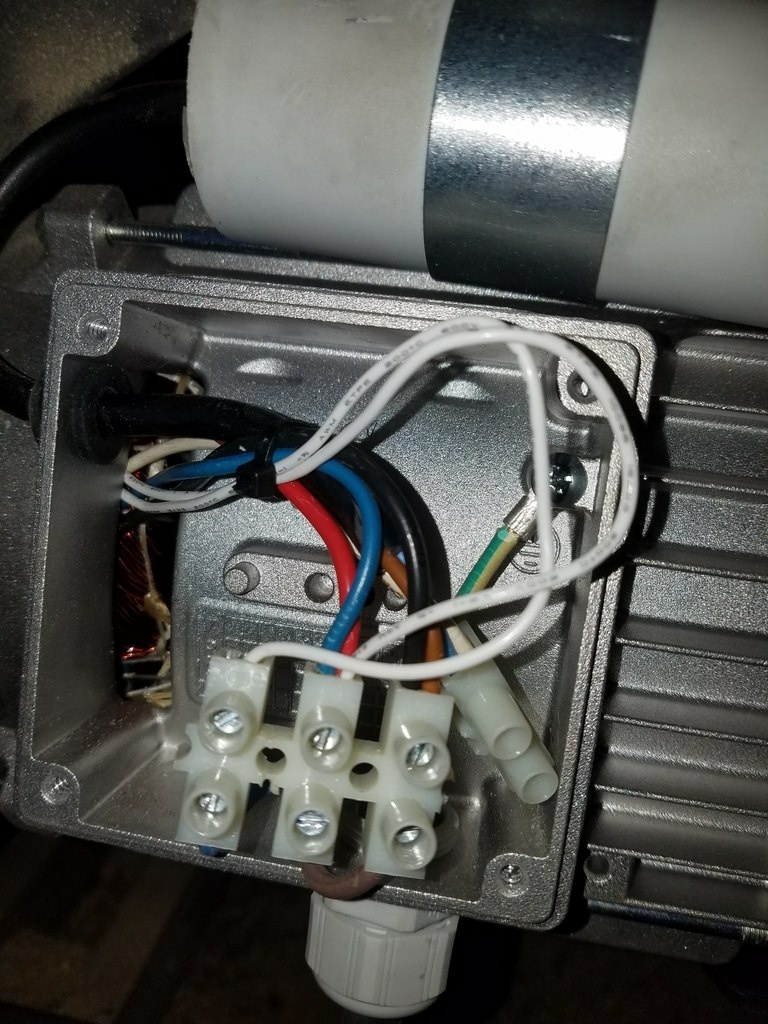

Bonjour, je viens de change le moteur de mon Lurem C260n, mais il tourne dans le mauvais sens.
Que dois je faire ?

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
patspm

tu enlève le fil brun de l'alim ( celui du dessous ) et tu le mets sur dans le domino de droite avec le fil bleu et le blanc

AloBrico

J'ai essayé ce que vous m'avez dit. Cela ne fonctionne pas le moteur tourne au ralenti.

Palissandre
( Modifié )

Hummm ces bien raccorder avec le condensateur de puissance ?

AloBrico

Oui

patspm

tu peux refaire une photo de ton nouveau branchement ?

AloBrico

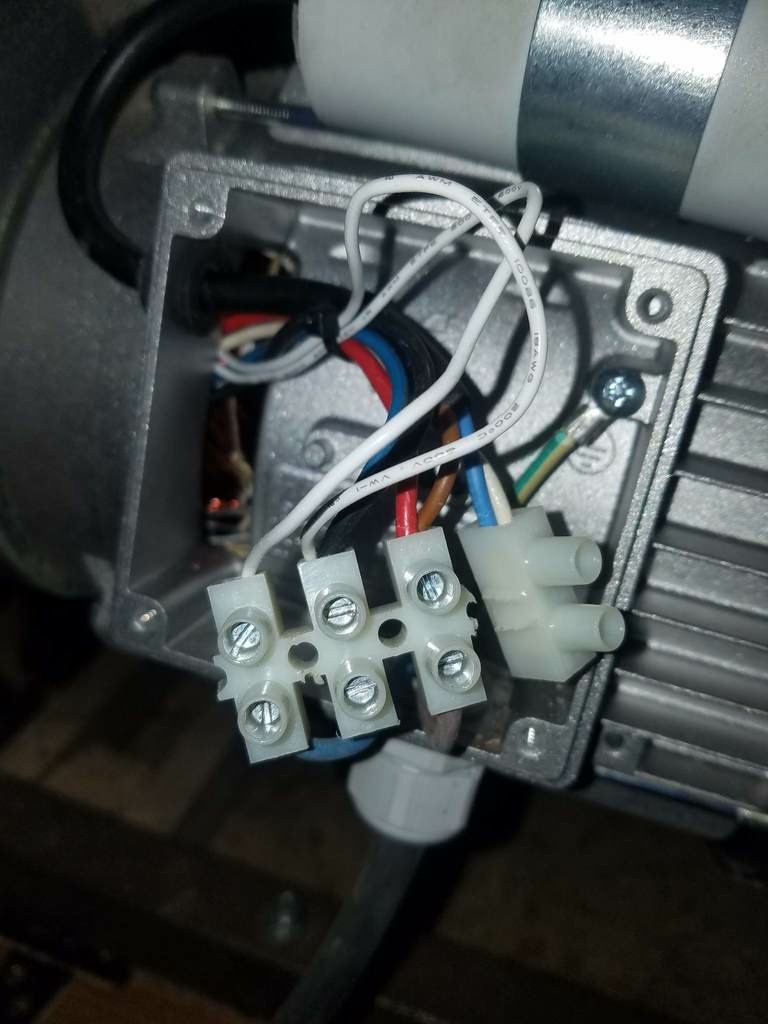

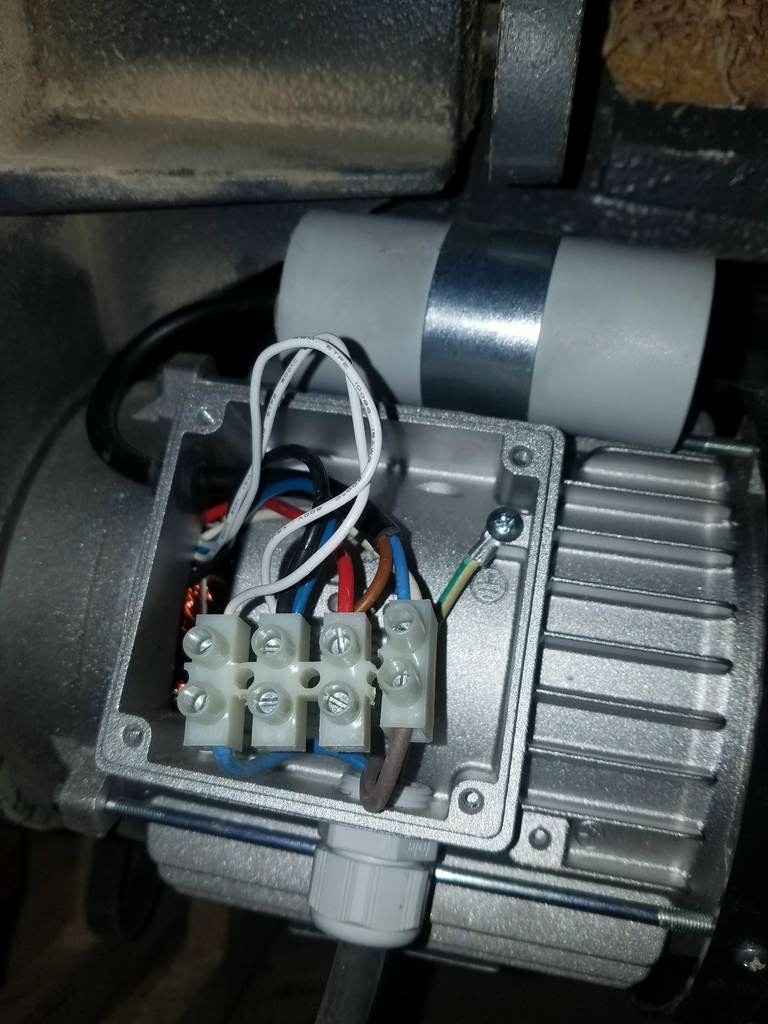

voila le branchement

patspm
( Modifié )

AloBrico remet le brun à sa place , et met le brun du condensateur avec le bleu et noir

patspm
( Modifié )

dernier recourt : est-tu capable et as tu ce qu'il faut pour démonter le moteur , car tu peux démonter le moteur pour faire faire 1/2 tour au stator et c'est réglé , avec les branchements du départ

Palissandre

Il tourne au ralenti mais dans le sens souhaitée
?

AloBrico

Oui au ralenti dans le bon sens

Connectez-vous pour ajouter un commentaire.
0
etiennedesthuilliers

inverser 2 phases et le problème sera résolu
bonne soirée
etienne desthuilliers le menuisier

patspm

c'est un moteur en mono !

Boris Beaulant
( Modifié )

Wep, en mono, pas va pas pouvoir se faire comme ça.

etiennedesthuilliers

bonjour
vous avez raison , j ai supposé qu'il s' agissait d 'un moteur asynchrone
triphasé , et pour le démarrage il y avait un condensateur pour créer la troisième phase
je n 'ai pas donné la façon de faire aussi je donne ma langue au chat

etiennedesthuilliers

bonjour en inversant le noir et le rouge j' ai le sentiment que l' on a inversé les deux phases une réelle et l autre fictive provenant du déphasage de pi sur deux en arrière du au condensateur si j ai tout faux n hésité pas a me le dire je me coucherai mon bête
bien amicalement etienne

Padou
( Modifié )

Il y a des dizaines de types de moteurs asynchrones monophasés et ce n'est pas facile de s'y retrouver facilement.
A mon avis, la première chose à faire est de contacter... le vendeur du moteur.

AloBrico

oui je lui es envoyé un mail mais pas de réponse avant lundi :(

ninicocolaslas
( Modifié )

Y a t il un schéma sous le couvercle de la boite à bornes ?

AloBrico

non il n'y a pas de schéma

ninicocolaslas

Bon on va attendre lundi alors.
Mais si tu es pressé, fait moi un schéma avec les bobines, l'alim, le condo (y a t il bien qu'un condo permament ou y a t il aussi un condo de démarrage ?) et le connexions

patspm
( Modifié )

AloBrico as-tu essayé la deuxième solution que je t'ais poster ? rebrancher comme avant mais le brun du condo avec le bleu et noir ?

AloBrico
( Modifié )

patspm je vais voir ça demain

Palissandre
( Modifié )

Truc bête le condo et hs du coup le moteur a pas la force à démarrer si ta un testeur test le sur la fonction uf et vois ta mesure mais ne touche pas au fil avec tes doigts pas prendre une châtaigne 🌰 si ta 0 en valeur condo hs

AloBrico
( Modifié )

patspm J'ai essayé la solution numéro deux, et le moteur ne tourne pas. Je vais attendre lundi. Je ne suis plus a un jours prés :D

AloBrico
( Modifié )

Palissandre Le moteur et neuf je l'ai reçu vendredi

Palissandre
( Modifié )

AloBrico il peut être défectueux on sais jamais

AloBrico

peut être

AloBrico
( Modifié )

Problème résolu. Suite au mail du vendeur, il fallait inverser le fil noir et rouge

ninicocolaslas
( Modifié )

Parfait ! Bon copeaux !

AloBrico

merci
