Baudet

Jeu pour les glissieres a train de roulement

Bonjour.
Je dois changer les coulisses d'un meuble a tiroirs.
Passer de coulisses a galets (deteriorees) a des coulisses a roulement (pour la fermeture douce)
Il y'a 25mm entre le jour et la largeur du tiroir
Même si en mesurant j'ai 25 mm côte a côte, ça coince.
Je m'en doutais : mais "qui ne tente rien n'a rien".
J'ai un vague souvenir de devour laisser 27 mm, sans certitude.
J'ai donc fraisé 2 mm.
Ça ne souvre pas bien, ca freine au milieu.
Je reprendrai des mesures précises, mais ça m'a l'air droit.
Je me demandais si c'était trop (mettre des cales) ou trop peu (refraiser)
En général combien preconise t on?
Merci

Connectez-vous pour ajouter un commentaire.
?

1 réponse

1
francoisB30

en général les côtes pour le jeu sont donner par le fabricant de la coulisse à chaque fabricant sa côte

Baudet
( Modifié )

Ça vient sans doute de Chine, dans un plastique, sans aucune marque.
J'ai l'impression qu'elles sont pratiquement toutes les mêmes.
Le même système d'extraction, le même crochet de l'amortisseur...

francoisB30

je ne sais pas de quel modèle tu parle une photo au mois serai la bien venue
si c'est un modèle à double ranger de bille souvent les côtes sont en pouce à voir

Baudet
( Modifié )

Je ne parviens pas a passer la photo.
Si je mets les 4 qu'il me reste, côte à côte, le pied a coulisse donne 50 mm.
Celles que j'ai placées aussi.
25 mm c'est le jeu habituel pour les coulisses a galets.
Comme les tiroirs du meuble : jour de 568 mm, tiroirs de 543 mm.
J'ai essayé, ça serre beaucoup trop. J'ai donc fait une mini feuillure de 2mm pour arriver a 27 mm.
Ça ouvre mais c'est dur vers au milieu du parcours.
J'ai mesuré lundi, si il y'avait une différence on parlerait de dixiemes de mm

francoisB30

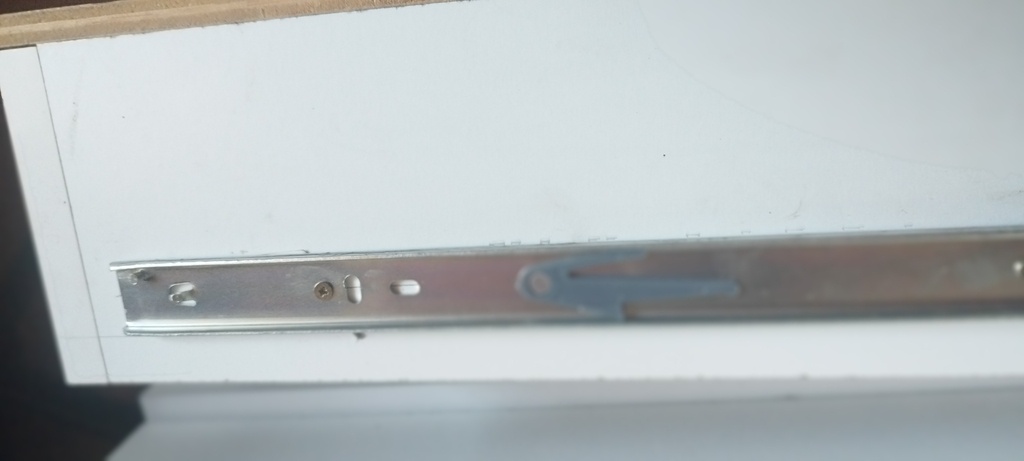

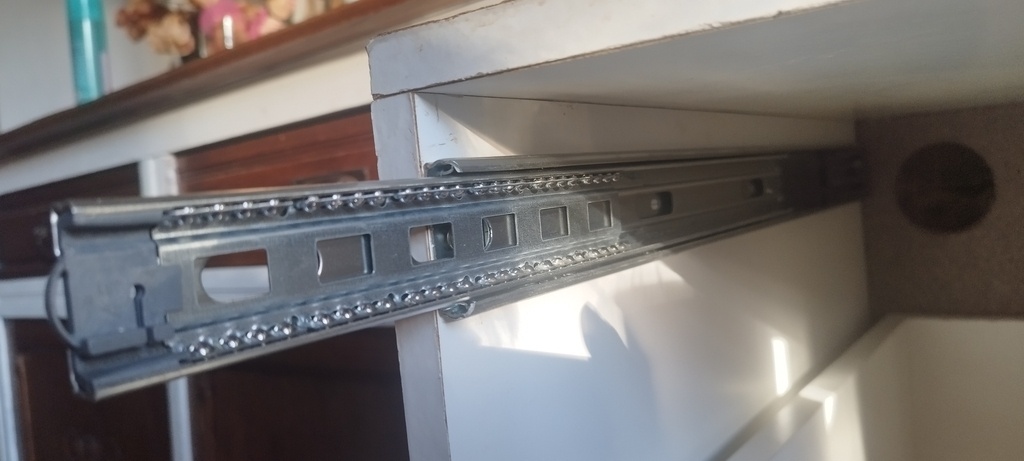

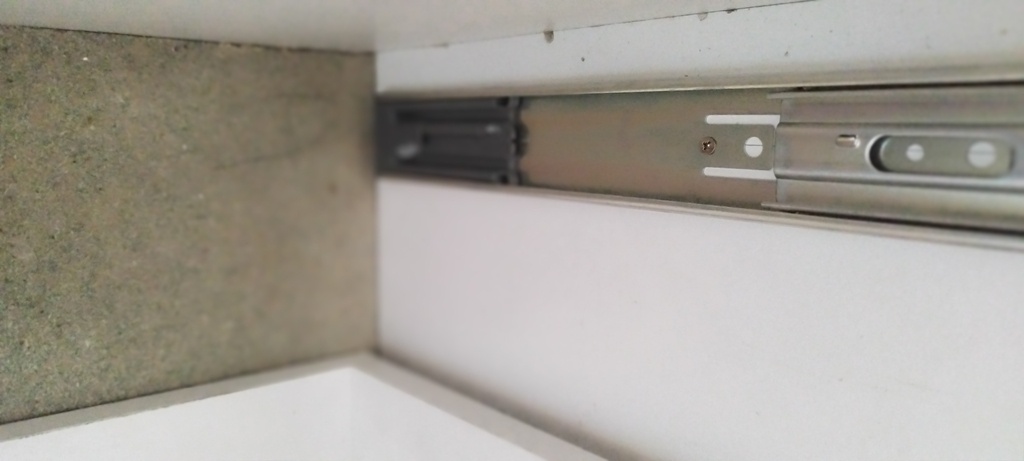

comme je le pensais cela ressemble à de la marque Accuride donc des côtes en pouce chez Accuride ils on des 12.7mm 1/2 pouce et du 14.3 mm 18x1/32° de pouce peut être d'autre?

Baudet

Merci
Celles posées et celles montées sont de deux provenance, er avec deux emballages différents.
Je ne vois aucune marque.

On doit etre a 12,7 alors puisque 4 côte a côte et serrées au doigt font 50 mm...
Mais si je laisse 25 c'est beaucoup trop serré

francoisB30

Baudet de toute façon ce type de coulisses n'ont jamais la douceur de fonctionnement de coulisses type Blum ou Hettich

Baudet

Je sais cela francoisB30
Tu oublies grass.
Mais là on ne parlait pas de douceur, le meuble se deplacait 😃
J'avais juste envie de connaître le jeu standard utilisé.
J' ai redefoncé un mm et mis des cales de un mm au début.
La prochaine fois je laisserai direct 28 mm pour une rénovation et 27 si c'est moi qui fabrique le module.
Je ne suis pas vraiment parvenu a mesurer au dixième en l'air et au centre, mais ça a du bouger un peu, peut être gonfler. C'était le meuble du four avec un tiroir en bas, dans un ensemble de cuisine, pris entre deux, maintenant seul, au frais, il se relache 😃

Merci
