Assemblage mi bois & précision

bonjour à tous,
j'en appelle à la communauté, car là je craque...
j'ai un pb de précision lors d'un usinage, avec une défonceuse et une bague à copier

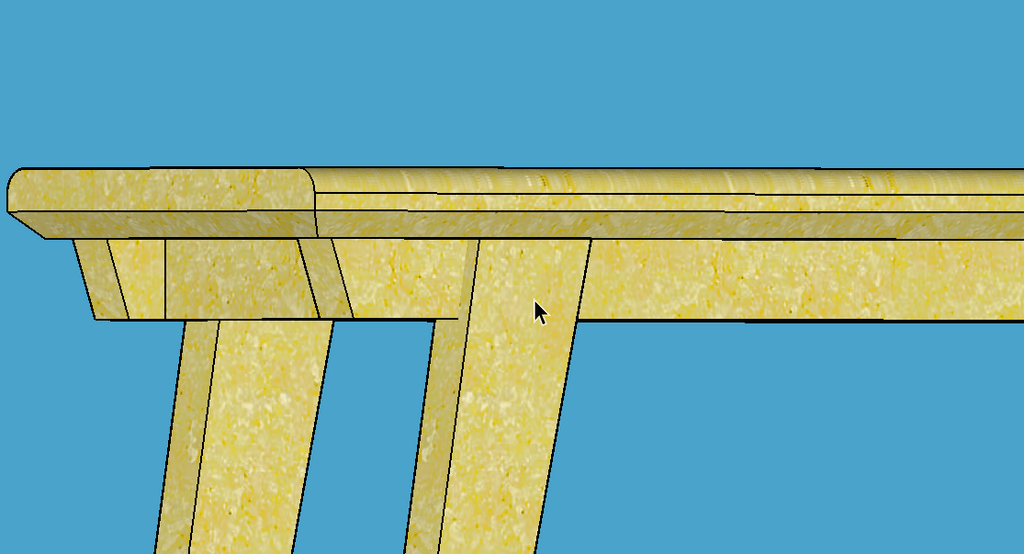

j'ai un pied que je souhaite encastrer dans le pietement d'un banc (voir photo 1 - plan sketchup)

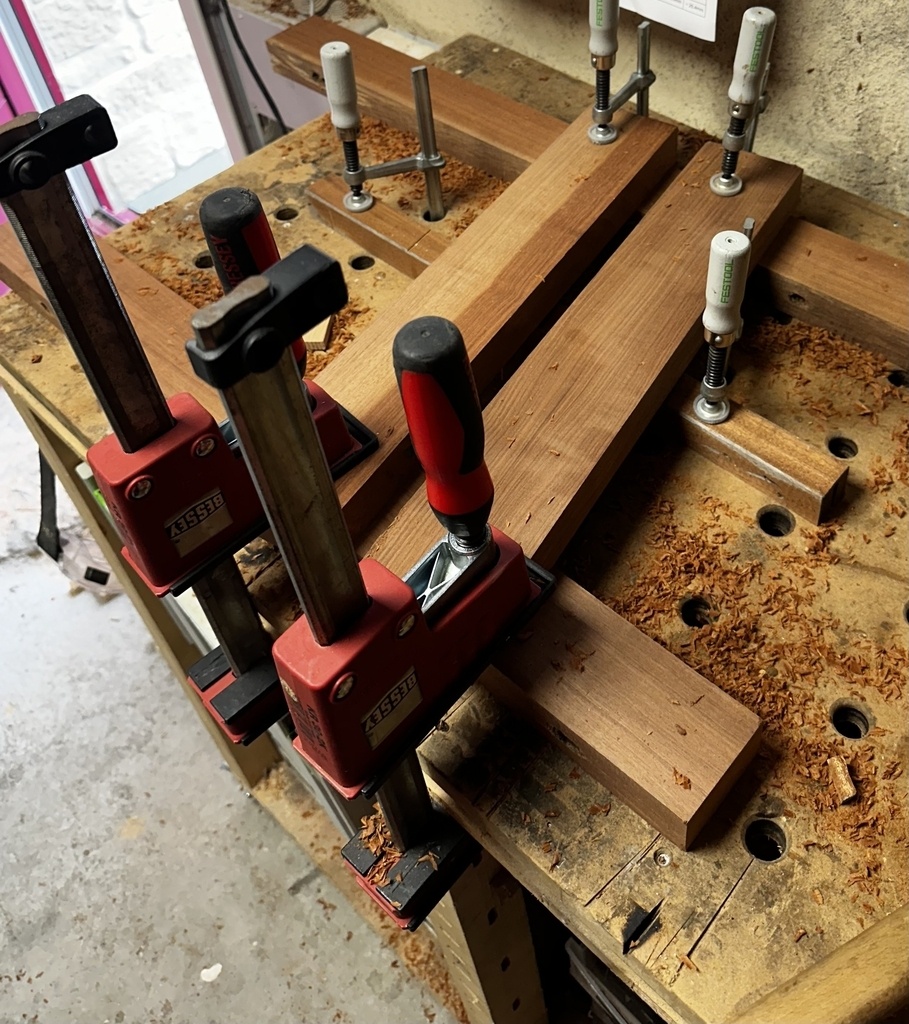

pour éviter de faire des conneries sur la pièce finale j'ai testé mon installation suivante, avec 2 rails calés précisément (je maintiens les 2 rails fermement le long de la pièce avant de les fixer à l'établi) de part et d'autre de la pièce à encastrer (voir photo 2)
la pièce à usiner et elle même fixée en dessous de ces 2 rails

j'usine à la défonceuse en circulant le long des 2 rails avec une fraise à copier

et là, mystère... ma défonce est trop large et je ne suis pas satisfait de l'ajustement (très léger jeu.... pour avoir mesuré, j'ai +3/10mill sur la largeur de la défonce)

voyez vous quelque chose que je peux améliorer ?

merci !!

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
Kentaro

Réduit très légèrement l'écart entre les deux rails jusqu'à ce que cela soit bon.

AlexS

Merci Kentaro !

Connectez-vous pour ajouter un commentaire.
0
fred59

Bonjour,
pour ma part je ferai un gabarit avec une chute de cp au lieu des 2 morceaux qui sont en haut. Pour cela faire une lumiere dans ce cp adapté à ce que tu veux dans la traverse de ta table.
Enssuite j'adapterai les pieds à la raboteuse par rapport au premier résultat. Quelques passes en prenant de moins en moins....
Cordialement

AlexS

Merci fred59 !
J’aime bien cette approche avec la raboteuse
