Jean-Claude Di Fazio

Encastrer des charnières à la SHAPER ?

Bonjour,

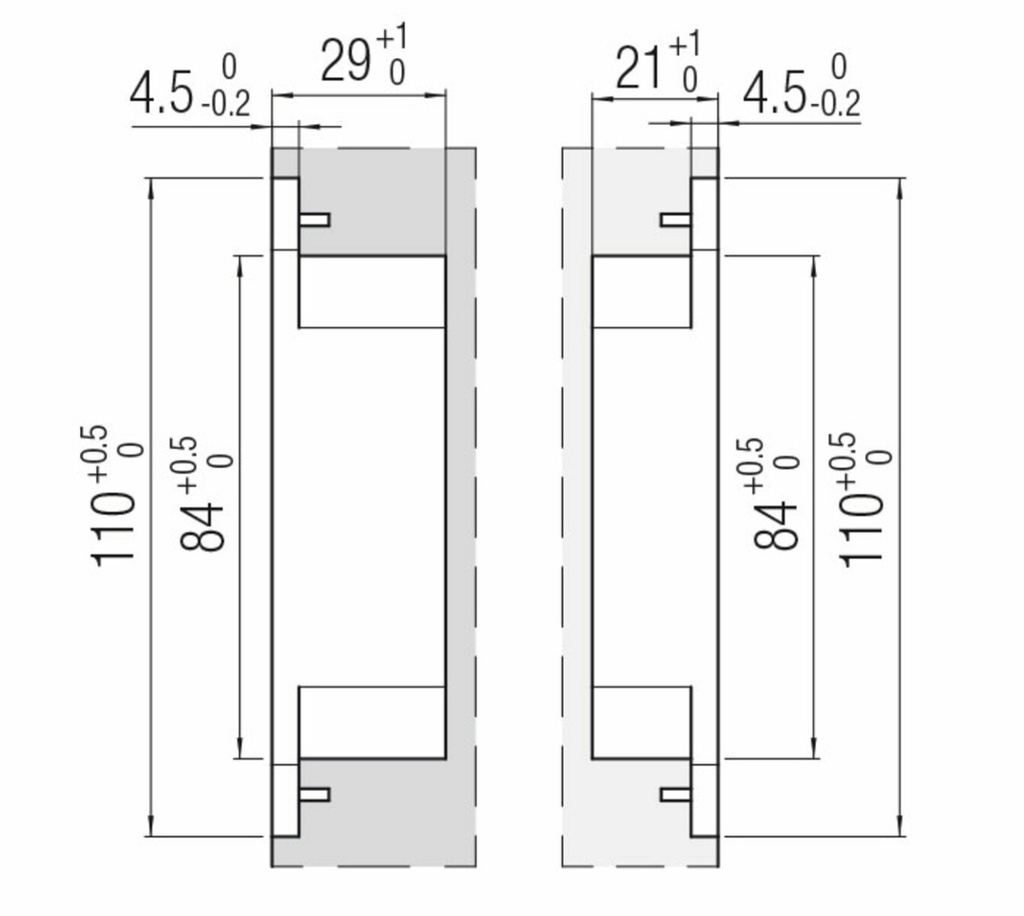

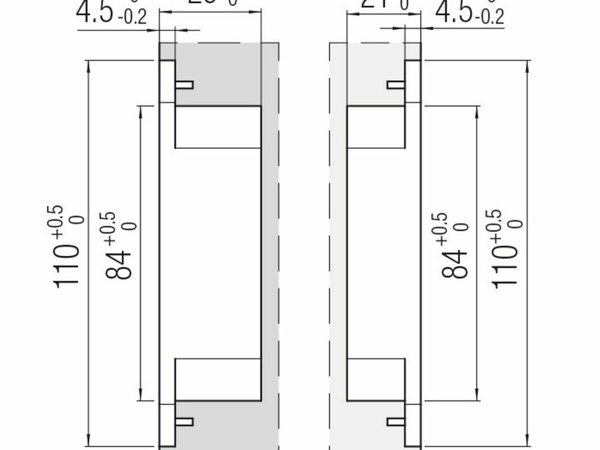

Je dois poser des charnières type Unikla de chez Krona Koblenz.

Je me demandais si une Shaper était adaptée à ce type de travail :

  • deux voire trois profondeurs de travail ;
  • travail sur un chant (stabilité de la machine ?).

Pour la stabilité, j’imagine que ce n’est pas très différent d’une défonceuse, on peut installer un gabarit pour élargir la surface d’appui.
C’est pour les profondeurs que j’ai des doutes :

  • travail en plusieurs passes ?
  • quelle est la profondeur max de travail d’une shaper ?

Merci,

Jean-Claude

Connectez-vous pour ajouter un commentaire.
?

3 réponses

0
Jean-Claude Di Fazio

Petit retour après l’acquisition d’une Shaper :

  • l’encastrement a été très facile. La précision obtenue et la répétabilité sont incroyables. 12 charnières soit 24 trous réalisés en moins de 2 heures.
  • le plus compliqué fut de concevoir le gabarit avec les pastilles noires et blanches.
  • ça fait beaucoup de copeaux qui ont tendance à chauffer/brûler si mal évacués du trou en raison de la profondeur —> un bon aspirateur est impératif.
  • petit bémol sur la bibliothèque en ligne qui propose pas mal de quincaillerie. Les miennes n’y étaient pas. J’ai donc réalisé les plans 3D que j’ai fourni à Shaper : ils n’ont pas été publiés !

Merci à tous de m’avoir rassuré sur cette méthode.

Connectez-vous pour ajouter un commentaire.
0
Boris Beaulant
( Modifié )

quelle est la profondeur max de travail d’une shaper ?

42mm, je crois

Oui la Shaper peut réaliser ce genre de travail. Ici avec Plate, mais tu peux te faire un truc similaire avec un CP.

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
jmulliez

Bonjour,

Je réponds un peu à côté, mais as-tu essayé ou envisagé d'utiliser leurs gabarit prévu pour ? : kronakoblenz.c...niversel-p24674
J'ai utilisé l'équivalent du concurrent simonswerk pour poser ses charnières tectus.
Et ça fonctionne très bien.
Le gabarit est réglé une fois, et on change juste les plaques correspondant à chaque profondeur de passe. On règle les trois butées de profondeur de la défonceuse, et on peut enchaîner les usinages précis et repétables.

Jean-Claude Di Fazio

Justement, je souhaite éviter l’achat de matériels spécialisés.
(Pas facile à trouver en France d’ailleurs les gabarits Koblenz)

executionbois
( Modifié )

Bonjour

J'ai fais un gabarit maison trois réglages avec la butée révolver de la DEF une fraise large au diamètre adéquat et en trois passe c'est fini beaucoup plus rapide que la shaper amha.

Jean-Claude Di Fazio

Merci pour ton retour.
Je ne cherchais pas la rapidité mais j’avais dû abandonner cette méthode pour plusieurs raisons :

  • J’ai posé pour ce chantier plusieurs dimensions de charnières Unika ;
  • Je n’avais pas alors de quoi faire un gabarit défonceuse précis, ni bague à copier ni fraise adaptée pour plonger ;
  • Le plateau shaper est très polyvalent et m’a resservi et resservira encore.
Connectez-vous pour ajouter un commentaire.
