BenjaminB31

Largeur d'entaille fraiseuse à lamelle

Bonjour à tous et toutes !

Je suis en cours de conception d'un projet de Claustra monté sur une demi-cloison de BA13.
J'aurais donc une profondeur de bois de 7cm minimum afin de couvrir toute la demi-cloison.

Au milieu de ce claustra en chêne, je souhaite réaliser deux petites boites (pour poser des pots de fleur). Dans l'idéal, assemblage à coupe d'onglet avec lamellos.
Ma question est donc la suivante : quelle est la largeur de l'entaille réalisée par une fraiseuse à lamelle ? Je n'ai pas réussi à trouver la réponse dans les données des constructeurs ou sur internet.
Je m'adresse donc à vous !
Ma section de bois sera de 7cm de largeur, pour une épaisseur de tasseaux de 26mm. J'ai peur de la lame de la fraiseuse dépasse ces 7 cm ou soit trop proche des bords.

Sinon, quelle serait le meilleur assemblage pour vous ? Juste un collage ? J'ai peur que cela ne tienne pas dans le temps.

Merci d'avance à vous.

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
Hollywood
( Modifié )
Meilleure réponse

Hello,

je viens d'aller mesurer avec ma Makita:

  • 56mm pour du taille 0
  • 61,5mm pour du taille 10
  • 67mm pour du taille 20

La taille 20 dois passer mais je pense que je partirai sur du 10

Mis à jour
BenjaminB31

Merci BoodWood !

Connectez-vous pour ajouter un commentaire.
1
Erebor
( Modifié )

Salut,

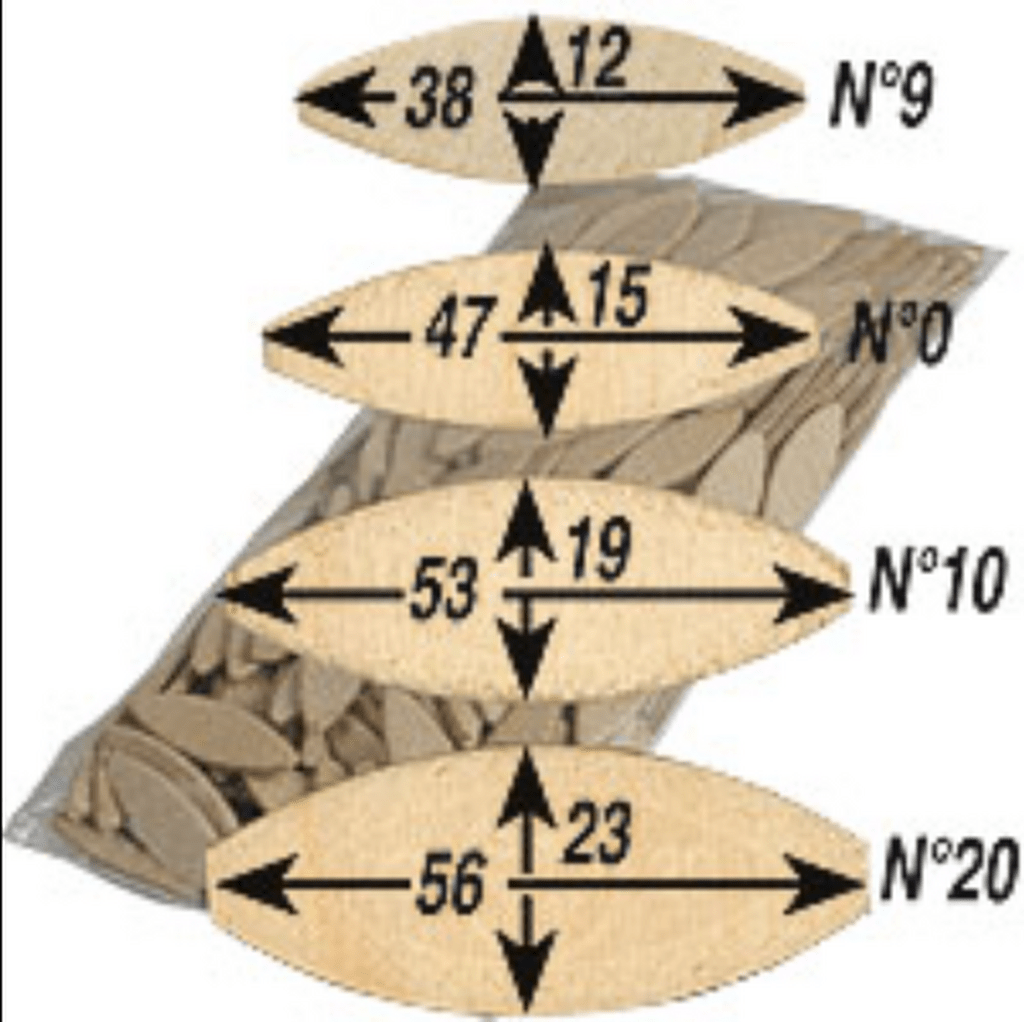

Il suffit de regarder les différentes tailles de lamellos (cf image).
Il y a également des infos ici.
Je pense qu'avec des taille 0 tu sera tranquille.

Mis à jour
BenjaminB31
( Modifié )

Bonjour,
Merci pour ta réponse, j'avais bien vu la taille des biscuits, cependant la lame de la rainureuse fait forcément une entaille plus large que 47mm pour la taille 0. Pour pouvoir l'enfoncer suffisamment.

C'est cette partie qui dépasse que je n'arrive pas à trouver. Est ce que j'aurais 1cm de chaque côté du lamello, ou plus ou moins ?

Erebor

Là encore c'est possible de l'avoir sans trop de complication par déduction.

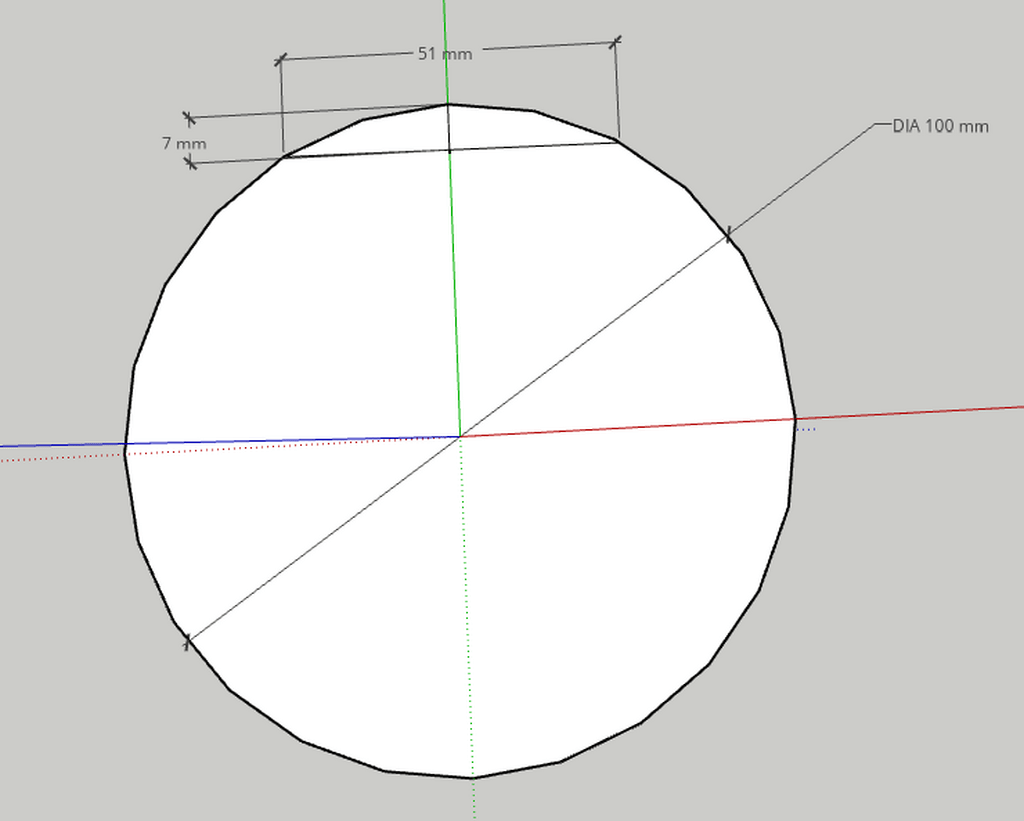

La lame fait 100mm de diamètre et elle pénètrera le bois 7,5mm.
un petit tour sur sketchup (ou un simple schéma a la main ça fonctionne aussi) ça donne 51mm d'entaille soit 2mm de chaque coté.
ça pourra peut-être varier de 1 ou 2 mm en fonction de la précision du réglage de la machine mais pas beaucoup plus.
Après il est important de noter que les lamellos ne renforcent pas les assemblages. Il permettent d'aider à l'alignement des faces mais ne sont pas "structurels". Plusieurs youtubeurs ont fait des tests en ce sens.

P1ng
( Modifié )

Effectivement, la taille de la lamelle n'est pas celle de l'entaille :

  • les bouts des lamelles sont tronqués
  • il y a une marge de profondeur de l'entaille, qui dépend notamment des réglages fin de ta lamelleuse.

Considérant que la fraise fait 100mm de diamètre, une entaille de 8mm de profondeur (pour du 0) aura une largeur de 54mm, 9mm une largeur de 57mm, 10mm (pour du 10) une largeur de 60mm, 12mm 62,5mm ce qui est complètement raccord avec les mesures de BoodWood 👍
Du 0 ou du 10 doivent passer sans soucis, du 20 si tu es joueur 😁

Hollywood

Je n'ai pas pris la peine de faire les calculs, je me suis contenté d'aller mesurer.

Mais oui, le fraisage est un peu plus profond que la moitié d'un lamello

BenjaminB31

Merci beaucoup pour vos réponses ! Je vais rester sur du 10 maximum alors.

LionelDraghi
( Modifié )

Hello,

un truc sympa (et simple) à faire et à garder dans la boite de la lamelleuse :
Dimensions lamelles

Ou sans les lamelles, pour voir l'empreinte faite par la fraise :
La bonne taille de lamelle
Mais je trouve celui-ci moins utile et moins pratique.

Il me semble avoir vu une version du premier montage, avec une lamelle installée sur chaque côté d'un carré, et avec l'ensemble raboté transversalement pour voir la section des lamelles.
Comme ça, on voit à la fois comment la lamelle dépasse, et comment la fraise entaille les pièces à assembler.
Je ne retrouve pas l'image, mais je fais un crobar si mon explication n'est pas claire! :-)
Quoi qu'il en soit, ça me semble en bon français, overkill, mais why not!

dBPs
( Modifié )

Sinon se fabriquer un guide sous forme dun triangle dans du plexi ou autre matériau transparent epais, un cote pour le 0, un pour le 10 et 1 pour le 20 .
Cela existe tout fait chez Rockler mais pas en transparent mais en bleu ...

LionelDraghi
( Modifié )

Ah oui, bonne idée, le plexi!

(et un lien sur la jauge Rockler que tu signales)

dBPs

Ca permet de tracer les lignes reperes comme sur le gabarit Woodworking ( centre et côtés) mais aussi de se faire des lamello en plexi en épaisseur 4mm teintés sur la tranche avec un marqueur indélébile. Assez pratique ma fois

BenjaminB31

Bonne idée effectivement, je retiens l'astuce pour la mise en oeuvre.
