Bonjour les boiseux !

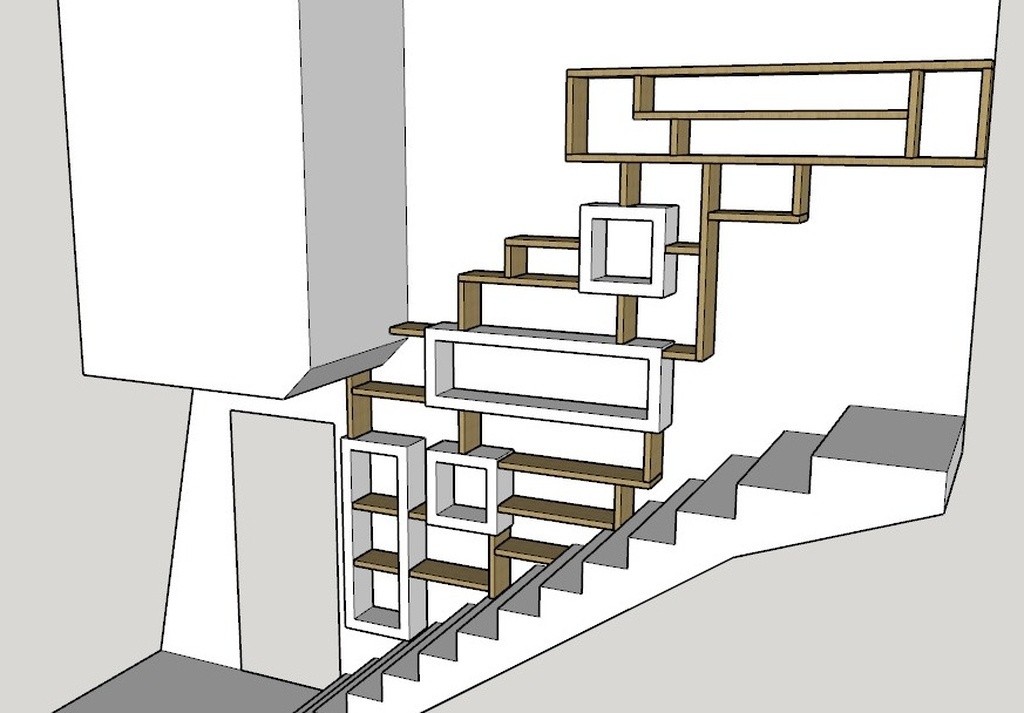

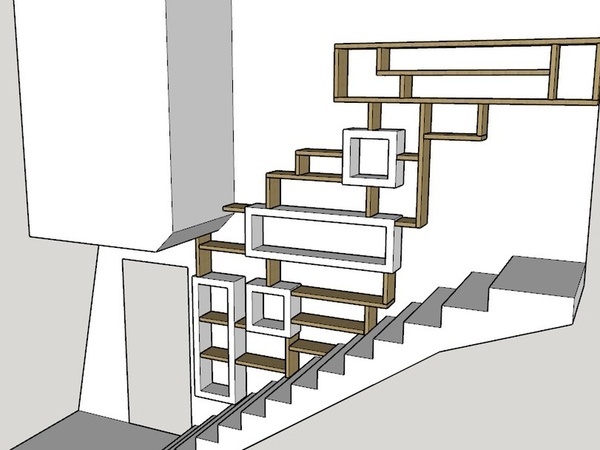

Projet que je vais devoir bientôt réaliser chez des clients. En chêne massif.
Je me permets de vous consulter pour savoir si vous auriez une solution à me soumettre pour fixer cette bibliothèque (livres / charge lourde) sans qu'aucune fixation ne soient visibles.
Je sais que le sujet a été largement abordé ici.
Le système de tige métallique à fixer au mur et enfiler dans la tranche est proscrite car la charge sera trop importante.
J'ai bien envisagé la solution french cleat derrière un double fond comme l'a si bien imaginé Boris Beaulant mais la problématique dans mon cas est que les étagères ne font que 240 mm de profondeur et je ne sais pas si il est raisonnable de perdre encore en profondeur.
Une solution que j'avais imaginé, est que comme les étagères font 40 mm d'épaisseur, je pourrais peut être inclure le french cleat dans l'épaisseur des étagères, sur la tranche à l'arrière, sans exagérer sur l'épaisseur de celui-ci pour ne pas fragiliser.
Qu'en pensez vous ?
Auriez vous d'autres idées à me soumettre ?
Merci d'avance et belle journée à toutes et à tous !!!
5 réponses
Salut,

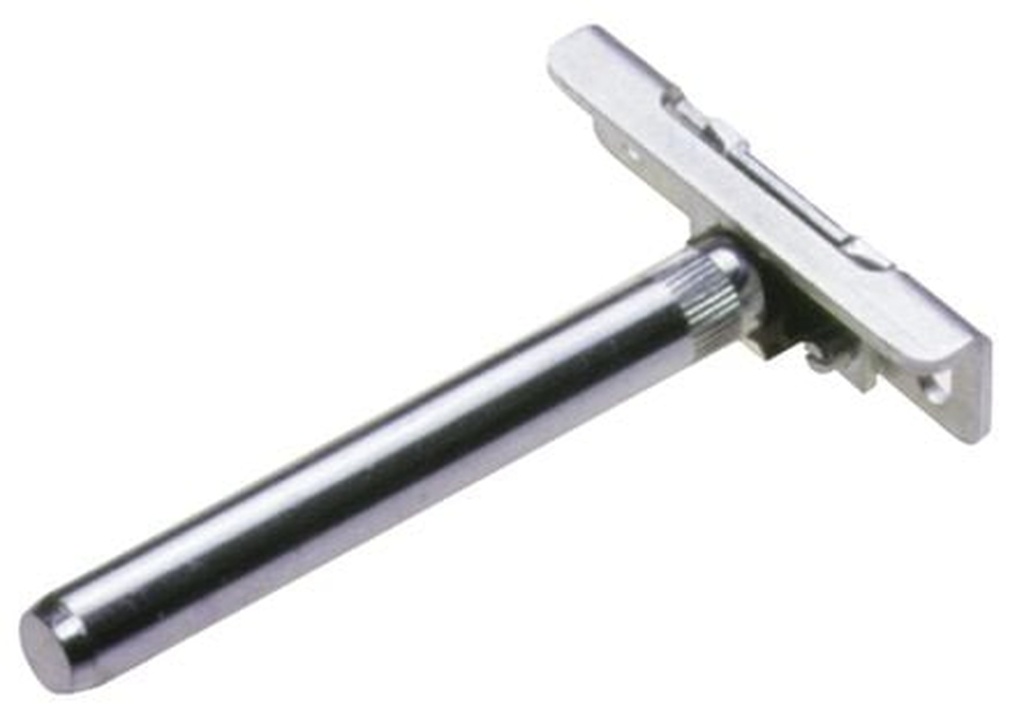

Ceci tient 20 kilos, si tu en met suffisamment, et que tu les places bien, je ne vois pas où est le souci, d'autant que d'après ton dessin, une bonne partie des rayonnages ont un point d'appui direct ou indirect au sol.
Après, faut être précis.
Personnelemnt, j'aurai fait un mix avec ces fixations et des French Cleat.
J'utiliserais les French Cleat pour les caissons blanc avec un fond pour pouvoir ajuster les emplacement facilement (jeu latéral) puis ces fixations pour le reste des tablettes.
Le problème evec ces fixations est qu'il n'y a pas vraiment de possibilité de réglage, et que vu la quantité sur ce projet, c'est compliqué.
Donc pour moi, un mix des deux.
Il y en a qui permettent un réglage pour un léger défaut d'usinage. Après c'est certain qu'il faut pas avoir 1cm a rattraper.
Erebor Merci Erebor c'est vrai, j'en ai deja posé et oui il y a bien quelques petits millimètres de jeu.
Mais sa reste léger comme réglage quand je vois le projet et la quantité que cela va demander. Pas simple de tout bien faire carré sans trop perdre son temps.
J'aurais limité le nombre comme je le dit au dessus, sa reste mon avis bien sur
Merci à tous pour vos conseils !
BoodWood les caissons blancs sont déjà en place et sont en placo.
J'ai effectivement peur de la précision à atteindre et donc du temps à y passer ... sans garantie en plus sur la tenue en charge.
Un mix serait peut être judicieux.
En fait je pensais travailler la bibliothèque en plusieurs bloc à venir poser d'un coup pour justement éviter les problème de précisions et limiter les réglages.
Je tâcherai de vous faire un retour d'expérience.
VINCENT HERVIER Ok pour les caissons blancs en placo.
Je pense que j'essaierais aussi de diviser en bloc avec french cleat et d'utiliser les fixations proposé par LeCongreDebout pour terminer les petites sections/séparateurs.
Je suis curieux d'avoir ton retours pour savoir comment cela s'est passé
Si le nombre est bien calculé ce ne sera pas moins résistant qu'un french clit tout se rapporte au poids rapporté au nombre de fixations dans le mur
Bonjour et merci pour ta réponse !
Le système me plaît bien effectivement mais ce qui me fait peur c'est le placo sur lequel il est fixé ... peur de l'arrachement.
La mise en oeuvre me fait aussi un peu peur car la précision nécessaire ne sera pas garantie quand on perce dans le placo y a toujours des petits décalages qui se créent ...
Le french cleat semble être une bonne solution, si l'élément vissé au mur (directement dans les barres galva du placo) est plus court que l'étagère ça te donnera un jeu latéral pour ajuster toutes les étagères entre elles. Parce que vu le nb d'élément imbriqués, bonjour la précision pour la pose !
Dans 40 mm d'épaisseur tu dois pouvoir usiner une demi queue d'aronde pour le french cleat.
Et en jouant avec des barres murales de french cleat longues tu peux multiplier les vis et du coup distribuer la charge (j'ai en tête une valeur de 40kg par vis, à confirmer par un pro bien sur ;)
Sinon comme dirait le maître etiennedesthuilliers, il faut faire des essais ;)
Il est aussi possible de mettre un double fond seulement dans les blocs qui sont supportés par le taquet français...
NicolasM Malijaï ... merci pour vos conseils !
Le french cleat me paraissait être le bon compromis entre précision et résistance et facilté de pose.
Fixer les cleat dans le rail du placo risque d'être compliqué parce que en fait je ne sais pas où ils sont ... y a t'il un moyen de les retrouver ?
Je vais vois aussi la possibilité de descendre au maximum les charges sur le sol en apportant quelques modifs.
ou plus simple, planter légèrement des clous très fins tous les 3 cm sur une ligne horizontale... Soit ça rentre tout seul (entre 2 montants), soit ça demande de taper fort pour rentrer etc'est un montant ;)
Bonjour,
Un profil U métallique à ailes inégales, peint de la couleur du mur et dont l'aile la moins haute se loge dans une rainure arrêtée en sous face des plateaux.
C'est assez peu visible une fois en place et suffisamment résistant (selon la nature du mur) pour supporter ce type de charge (selon le nombre de profils utilisé et la qualité de la fixation au mur).
Un bémol: ce n'est pas une fixation totalement invisible.
Laurent51 ... merci bien pour cette solution.
J'y ai bien pensé aussi mais je me dis que par rapport à la solution french cleat y a la contrainte de trouver le bon profilé, le peindre, plus d'usinage sur l'étagère et en plus comme tu le dis pas invisible.
Je vais y réfléchir ...
c'est quoi le support , si c'est du placo, fixation de quilles derrière le ba 13 !
sylvainlefrancomtois ... le support c'est du placo
Qu'est ce que tu entends pas quilles derrière le ba 13 ???
Bonjour,
J'ai utilisé des tiges de 10mm dans des chevilles a placo. C'est vraiment très costaud.
J'ai moins confiance avec le placo.
Une fois collé au mur l'effort est en cisaillement sur des tiges de 10 faut y aller.
J'ai pris ça
PascalLob ... Merci pour cette info, je ne connaissais pas ce système. ça à l'air pas mal effectivement mais tu le dis si justement le problème c'est le système de fixation, c'est bel et bien le placo.
Encore merci !
