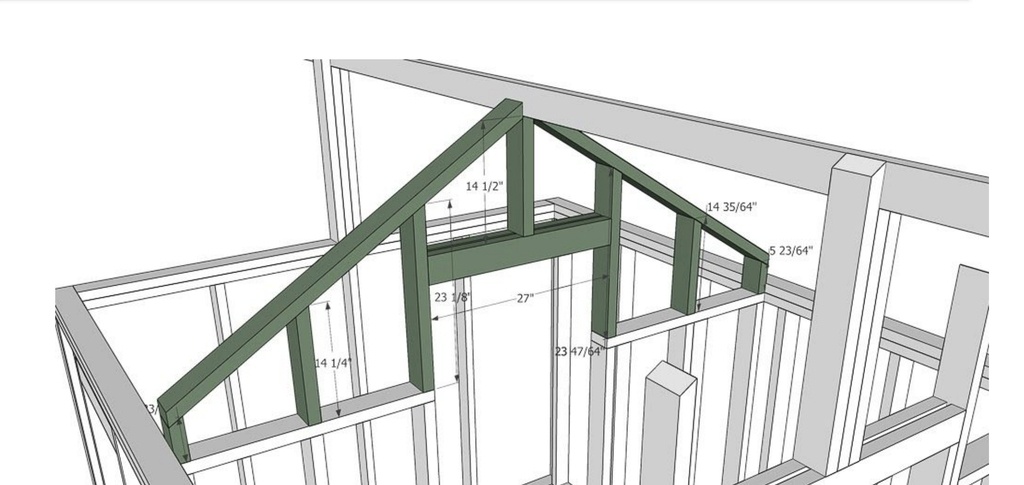

Bonjour a tous, j'ai récupéré un plan sur internet mais les dimensions sont en pouce es ce que vous pourriez m'aidez à comprendre svp ? Je ne comprend pas du tout.
Les cotations basique je comprend mais celle avec les chiffres après que cela signifie svp ?
Merci
Cordialement.
6 réponses
Salut, d'après ce que je vois c'est un plan sketchup. Donc si tu as le fichier au format .skp il te suffit de changer l'unité et il convertira directement.
5" 23/64 = 5 pouces + 23/64 pouces.
Or 1 pouce = 2,54 cm.
DOnc, 5" 23/64 = 5x2,54 + 23x2,54 /64 = 12,7 + 0,91 = 13,61 cm
Mais le plus simple est peut-être d'acheter une règle graduée en pouces, et de tout faire sans convertir.
Merci Kentaro ! Ha ouai quand même sont compliqué un peu dans leur tête
acheté une règle directement j'y ai pensé mais es ce que je vais avoir les graduations biscornu
donc faudra que je calcule quand même autant dire que si je traduit tout avant ça sera sûrement plus simple. Je te remercie pour ton exemple. Super gentil
les graduations biscornues sont sur les règles bi systèmes. Ensuite faut être capable de les lire, c'est une autre histoire... surtout quand on en est au 1/64 ème...Le principe c'est de toujours diviser au plus gros. Mais des poutrelles précises au 64 ème c'est pas mal drôle... ça fait moins d'1mmm
Si, c'est la peine de comprendre
Ce sont des fractions de pouces, mesure américaine, 1 pouce = 2,54 cm
Pour example, 5' 23/64" est egal à 5' X 2,54 = 12,7 cm
Et 23/64" est egal à 2,54 / 64 X 23 = 0,91cm
Soit 12,7 + 0,91 = 13,61 cm arrondi
oui tu as raison, j'aurais du écrire peut être pas la peine d'étudier ce genre de tableau, par contre ca vaut bien sur tjrs la peine de comprendre

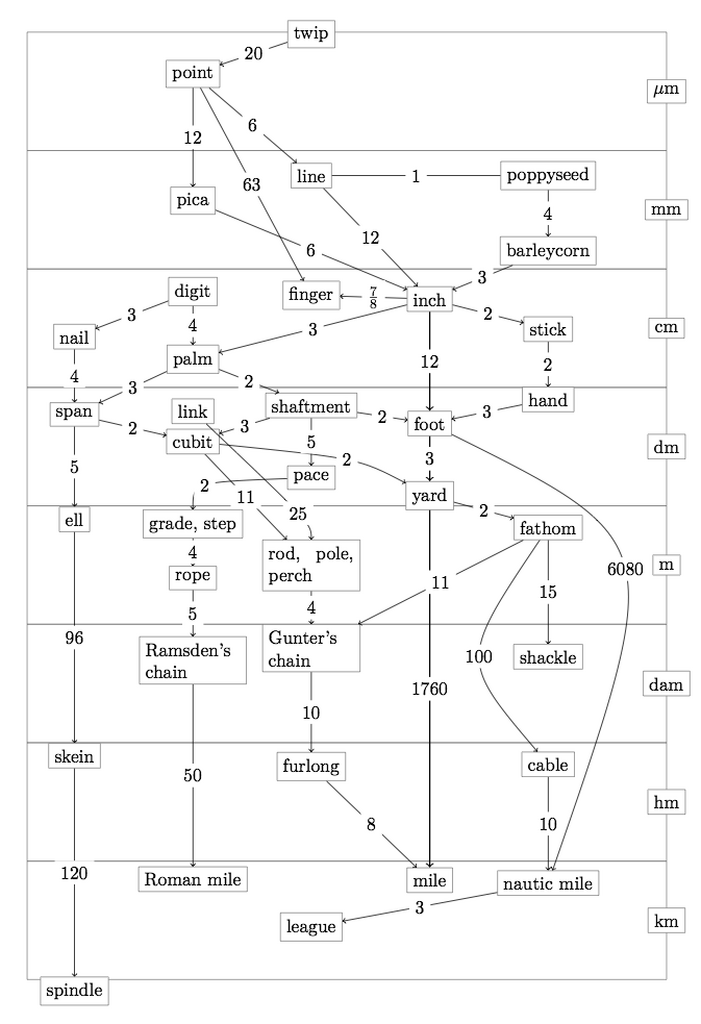

fr.wikipedia.o..._anglo-saxonnes
pour ce qui est bois, par chez nous je crois qu'il n'y a plus que la corde (bois de chauffage) qui peut porter a confusion fr.wikipedia.o...i/Corde_(unité)
5' 23/64"
= 5 pieds + 23/64ème pouce
= 5 x 30,48 + 0,359375 x 2,54
= 153,3128125 cm
Ce n'est pas pareil que
5 23/64"
= 5 pouces + 23/64ème pouce
= 13,6128125 cm
mofran Erebor Le télescope Hubble qui tourne autour de la terre ne marchait pas au début. Il était myope, la courbure des miroirs n'était pas bonne. Tout simplement parce que les fabricants, européens et américains avaient mal lu le cahier des charges et s'étaient plantés entre les mesure impériales et métriques...
Il a fallu envoyer une navette pour rajouter un correcteur sur le télescope...
totalement vrai, tu as beau passer ta journée a mesurer avec métre, reglet, pied a coulisse et autres qui sont doublement gradués, jamais tu captes la graduation étrangère, et les plombiers c'est pareil: du 3/4 personne ne sait d'instinct la mesure en mm , même chose pour les fraises de cnc, une 3/8 tu écris 3/8 dans le logiciel, éventuellement tu mesures la queue si tes pinces sont en mm mais ca s'arrête la, c'est comme de l'argot, du patois, tu saisis et utilises d'instinct sans traiter intelectuellement. C'est Napo qui nous l'a imposé, Xijinping ne se donnera pas la peine d'étendre (mauvais pour la croissance, mieux vaut laisser la confusion reigner), ca ne s'uniformrisera pas
Kentaro le mars orbiter on en parle aussi ?
quand on voit les coûts engager dans le spatial et ce que cette histoire de pouce/mètre à coûter
pour le coup google reconnait bien les espaces et la barre / (pas la peine de rentrer les " )
google.com/sea...me&ie=UTF-8
essayer de comprendre par contre c'est peut être pas la peine
(comme on se base sur une mesure physique et que l'oeil est un super comparateur, 1 pouce 1/4 , tu mets ton pouce et tu vois qu'il reste un quart de ton pouce etc, pour affiner plus, base huitième puis 64ème c'est pas décimal l'impérial) bref ils passent aussi au mm pour le numérique etc mais les traditions ont la vie dure et si tu commences une créa en pouce pour les grosses cotes hors tout, quand tu affines, le logiciel poursuit en pouces)
Licence
note que cet autre système est un tout, les mesures d'écartement entre chevrons sont relatives a une étude de charge mais arrondie au rapport entre les dimensions usuelles des chevrons (pouces ou mm?) et la largeur des panneaux isolant (la aussi peut varier) mais aussi dimensions usuelles d'ouvertures et autres habitudes culturo commerciales, bref tu devras sans doute adapter toutes les dimensions du projet
Effectivement tout convertir et utiliser tel quel n'a pas de sens. Il faut adapter tout dépend du matériau et des contraintes. D'ailleurs la conversion va donner des trucs inutilisables ex 5" 23/64 -> 13,61cm
Et les sections de bois sont également sûrement des multiples de pouces...
dneis c'est ça, les fameux 2x4 par exemple qu'on ne trouve pas par chez nous... Ça va changer les écartements et tout le reste
