RIRI212

Porte outil MALIN

Recherche méthode de travail avec le porte outil MALIN.

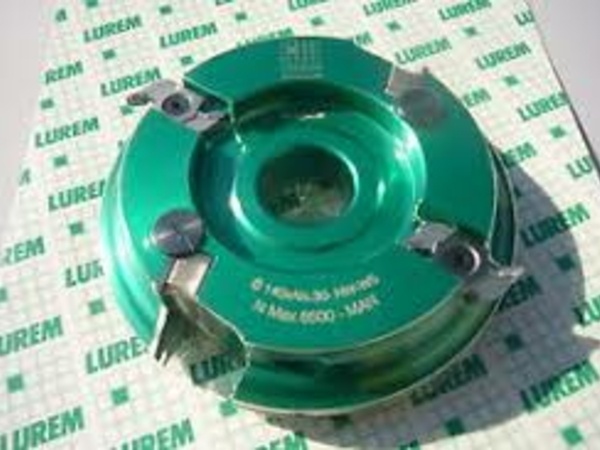

Bonjour, je viens d'acquérir ça (photo du haut) pour faire des portes de placards en 20 mm d'épaisseur (massif)...
Je croyais que c'était la panacée, mais au déballage (sans notice) je me pose une foule de questions, du genre:

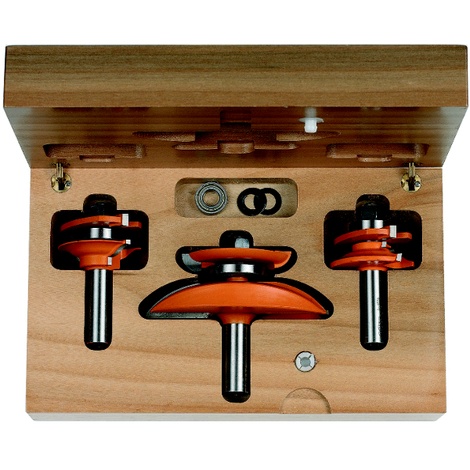

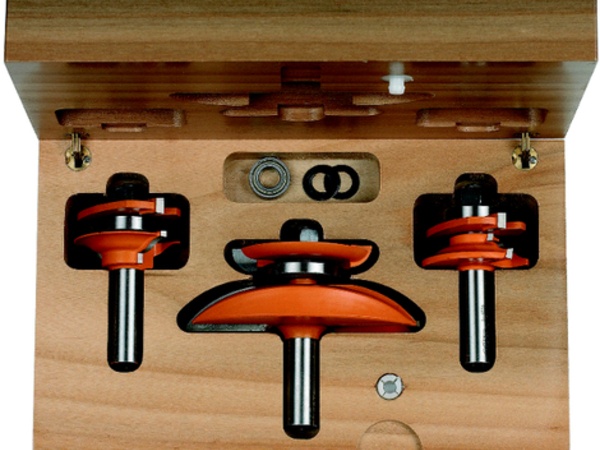

  • sur les équivalents "défonceuse", (profil & contre profil: photo du bas) il y a à chaque fois un guide roulement à bille sur lequel on vient faire "aligner" les deux joues du guide de la toupie, ce qui donne la "profondeur" d'usinage. Dans mon cas (pas de guide) je fais comment ?
  • de combien doit-être la profondeur d'usinage des contre profil en bout des traverses, histoire de prévoir les dimensions des dites traverses ?
  • pareil pour les plate bandes sur les panneaux ...

J'ai bien fait "quelqueS essais pour voir", mais c'est la galère pour régler la hauteur et la "sortie" de l'outil en fonction que l'on taille le contre profil, le profil et la plate bande... 😒

En clair, existe t'il une VRAIE bonne méthode pour s'éviter ces galères ?...

Et une autre question plus "généraliste".
J'ai donc 2 portes de 670X390, 4 portes de 1310X390 et 2 portes de 720X310 à faire.
Avec mon porte outil, si j'ai bien compris, la rigidité des portes ne se fera que par le collage montant/traverse à travers les profil/contre profil...
Est-ce que se sera suffisant ou dois-je envisager une autre solution (domino, tenon, traverse supplémetaire,...) pour rigidifier le tout (les grandes portes surtout) ?

Merci de vos conseils Z'avisés 🙏

Connectez-vous pour ajouter un commentaire.
?

3 réponses

5
etiennedesthuilliers

je vais être un peu dur avec vous , il faut commencer par le ba ba vous acheter quelques livres qui traitent de la question , commencer à faire des choses simples , essayer de rencontrer un vrai menuisier qui prenne le temps de vous enseigner les bases et ensuite faire vos expériences
les outil sont vendus sans mode d' emploi c'est à vous de les utiliser au mieux après avoir appris un minimum . faites attention la toupie aime bien la viande
bon travail

Santé !

Et tu n'est pas dur du tout ...

RIRI212

C'est le bal des radoteurs ce soir !....

RIRI212
( Modifié )

Les livres, les films, j'en ai parcouru ...des tas !... Trop !...
Mais on n'y apprend pas tout, loin s'en faut !...
De la pratique, j'en ai un peu, j'ai fait deux stages à Reillon, j'ai commencé des choses simples, plus classiques...
Un vrai menuisier qui prenne le temps, je ne demande que ça, mais comme je navigue entre le 69 et le 35, les journées ne sont pas assez longues...
Bref, j'ai posé DEUX questions sur ce forum, et j'ai remarqué que par deux fois, un certain "Monsieur à chapeau" m'a répondu de façon "lapidaire" si je peux m'exprimer ainsi.
Ce n'est donc pas ça que je recherche sur ce forum...

etiennedesthuilliers

le monsieur à chapeau sauf erreur vous a fait parvenir 5 messages et deux préconisations concernant votre vernis et a fait des recherches dans les expertises qu'il a rédigé concernant ce problème, litige place des victoires pour le mobilier d' un magasin, quoi faire de plus? et je vous assure il n'a pas tiré cela de son chapeau
bon travail a l'avenir

RIRI212

Tout a été dit en MP
Merci

Santé !
( Modifié )

Je comprends ta réaction, mais le problème, c'est que tu poses une question assez triviale sur l'utilisation de l'un des outils les plus dangereux de l'atelier. Il faut bien avouer que c'est inquiétant pour tes doigts.

Vu ce que tu dis, cela peut montrer plus un manque de confiance que de l'ignorance.

Bref, cet outil se règle comme un porte outil classique : hauteur via le vérin, profondeur via le guide.
Le contre profile, comme tout contre profil se règle de la même façon avec des tests sur des chutes pour le réglage fin.

RIRI212
( Modifié )

titimaster Merci pour ta réponse très détaillée qui reprend point pour point les détails de ma question...sans y répondre...
Il faut faire des essais !...
MERCI
PS: ne t'inquiète pas pour mes doigts, c'est gentil de ta part

Santé !
( Modifié )

Désolé si tu n'es pas capable de voir que je réponds à une partie de ta question :

Tu fais ton réglage de profondeur qui dépend de la profondeur de coupe de ton outil.

Tu règles la hauteur pour faire le profilé.
Tu test sur une chute, tu corrige si nécessaire et recommence jusqu'à satisfaction.

Tu usine tous tes profiles.

Tu règle la hauteur pour faire le contre-profile.
Tu l'usine sur une chute. Tu test, tu corrige si nécessaire et recommence jusqu'à satisfaction.

Tu usine tous tes contre-profiles.

C'est un truc de fous, même Samuel fait comme ça !

Un Schéma est tout aussi efficace qu'un mode d'emploi.

Pour le reste, on sais pas ce que tu sais faire vu que tu ne partage rien. On ne peut donc pas connaître ton niveau de connaissances. Devoir tout t'expliquer impliquant à priori un niveau de connaissances théorique faible autant t'orienter vers la littérature avant toutes choses.

RIRI212
( Modifié )

titimaster Pfffff... Réponse en MP !🤢

kaj

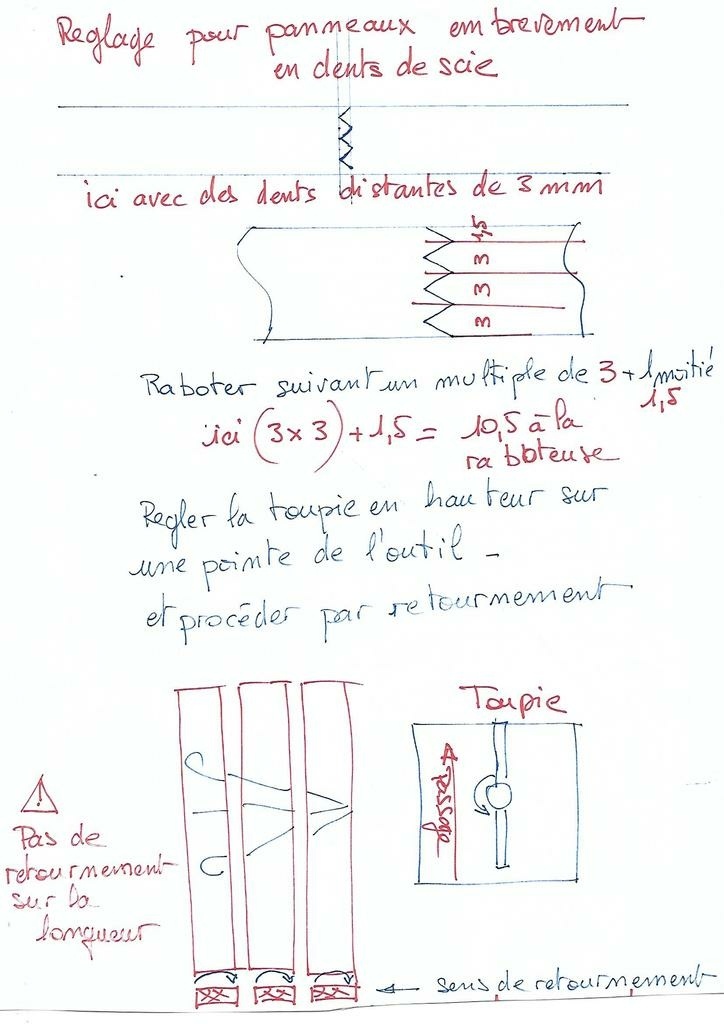

A propos de la vidéo de Samuel Mamias, il parle d'embrèvement en dents de scie. Il y a une façon simple pour le réglage c'est de prendre le problème à l'envers et de raboter à une épaisseur qui convient à l'outil et ensuite de raboter le panneau à l'épaisseur voulue une fois collé. Sur mon exemple les dents sont distantes de 3 mm, il suffit de raboter les bois à un multiple de 3mm + 1.5 mm avant toupillage et ensuite de régler la hauteur de l'outil sur une pointe et de procéder par retournement

Santé !
( Modifié )

Très intéressante cette technique, merci. On gagne largement en temps de réglage de toupie.

Par contre, on s'impose un rabotage du plateau, ce qui ne pose pas forcément de problème si on dispose d'une rabo de 500,sinon,c'est à la main.

kaj

J'utilisais cette méthode pour les marches et les contremarches

Santé !

Ha oui, dans ce cas et vue la quantité, tu gagnes beaucoup de temps et tu limite les risques d'erreur !

RIRI212
( Modifié )

Je me réponds à moi même...

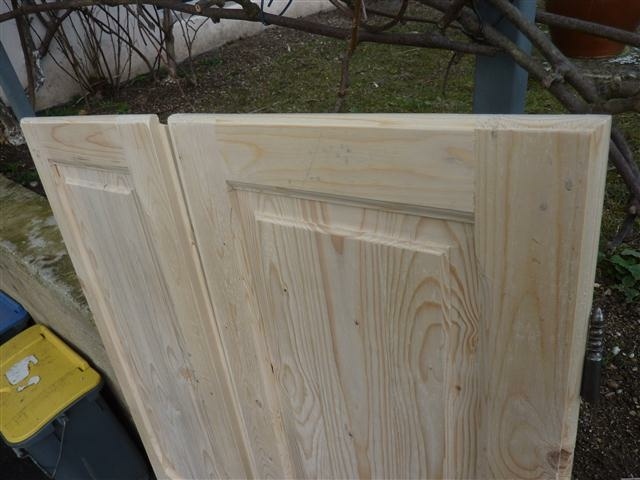

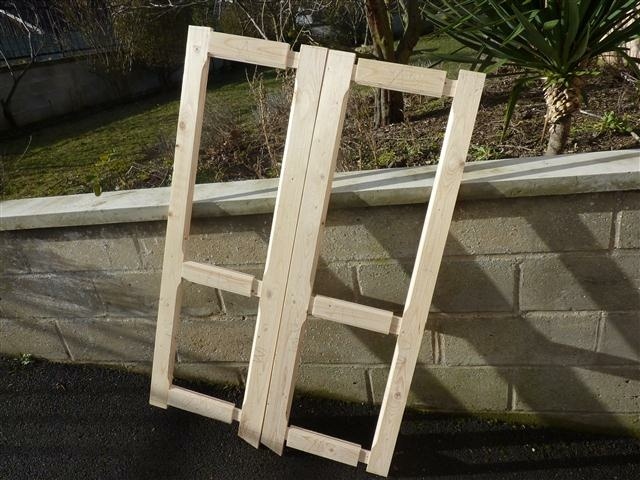

Après avoir passé un bon bout de temps sur la toile, j'ai mis la main sur un lien vraiment très sympathique de M. Ours en Pluche
Merci à lui pour le travail réalisé !...
copaindescopea...m/33/20635.html

RIRI212
( Modifié )

Plus précisement....ICI....

othello

Dommage que ce magasin n'existe plus, ils avaient de bons produits.

RIRI212
( Modifié )

othello Oui c'est vraiment dommage.En plus TOUTE l'équipe était vraiment sympa !...

Santé !
( Modifié )

C'est con, tu vas pas pouvoir voter pour toi même comme meilleure réponse...

RIRI212
( Modifié )

ARF (mimétisme du Boss)...
après la trique,... la pommade...
Ça prend pas avec moi...😠

Connectez-vous pour ajouter un commentaire.
1
Claude31

La réponse est là :

Claude

RIRI212
( Modifié )

Aaaaahhhh voila enfin une réponse gentille.😂
MERCI Claude..

kaj
( Modifié )

Ceci est bien un livre

RIRI212
( Modifié )

Euuuhhh... oui !🤐

kaj
( Modifié )

RIRI212 juste parce que tu disais avoir lu trop de livres

RIRI212
( Modifié )

kajmed Salopard, tu vas pas t'y mettre aussi....😈

Connectez-vous pour ajouter un commentaire.
-2
sanglier

un "a propoos " vide ne peut rien partager de positif ni avoir des reponses à la bonne hauteur

RIRI212
( Modifié )

Ah ! un scud de sanglier... Faut pas perdre la main !...
Éclaire moi donc au sujet du "a propoOs" vide...

RIRI212
( Modifié )

sanglier C'est bon, je suis allez lire le tien !...
Il force le respect tellement il est ... dithyrambique :😰

sanglier

j'ai appris le metier en commençant par la varlope les tenons et mortaises 100% à la main j'ai eu different cours du metier bois en ecole ; tecno ,dessin ,math etc je n'ai pas de defonçeuse ni rabot electrique je travaille comme j'ai appri il y a plus de 50 ans et le resultat est toujours là sur ce forum j'en retire peu de positif et je fait sourire quelque debutants j'ai peu d'outils ciculaire de toupie car j'utilise souvent des fers droits (interdits aujoudhui en entreprise )de ma fabrication tous les cadres de portes sont a tenons et mortases avec epaulements por ceux d'angle le contre profil evite les coupes d'onglets car precision demandée souvent(la solution ) moulure arretées coté mortaises le travail du bois c'est plusieurs metiers je suis plutot charpente mais une carriere differente ....
