SailorJ

Compatibilité bague de copiage..?

Bonjour, je sais, je vous poses beaucoup de questions, mais avant ça, j'ai cherché partout, et je n'ai trouvé aucune réponses.. Alors voila, je cherche une bague de copiage de 10.8 mm pour ma défonceuse Dewalt. Le soucis, c'est que je n'en trouve pas une ! ça existe chez festool, et j'aimerai savoir si elle serai compatible..? Ou alors si je peux en fabriquer une..

Merci

Didier

As-tu une photo de bague pour voir ma fixation.

etiennedesthuilliers

bonjour
deux solutions
soit modifier la bague qui est la plus proche du diamètre , soit en tourner une nouvelle
le menuisier

SailorJ
( Modifié )

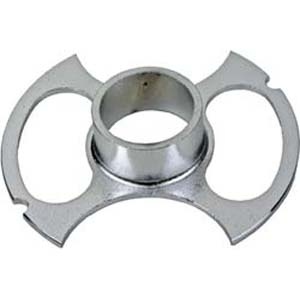

Voila une bague (trouvé sur internet, mais c'est exactement la même). Par contre, je n'ai pas de quoi tourner une nouvelle.. Je ne suis pas menuisier, mais luthier ;)

etiennedesthuilliers

bonjour
désolé que vous ne puissiez pas faire une adaptation,dans vos relations tachez de trouver un tourneur ou un mécanicien qui se fera un plaisir de vous dépanner
la vie est faite d échange la preuve c est que certains répondent a vos questions
bonne journée
ps je pense avoir fait une des toutes première guitare de johnny hallyday il était jeune à l' époque

SailorJ

Oui c'est pour ça que j’adore l'air du bois, on y retrouve des passionnés.. Vous êtes luthier ?

etiennedesthuilliers
( Modifié )

francois25 non je ne suis qu' un modeste menuisier vous pouvez me retrouver sur mon site il suffit de taper mon nom ou sur le site l air du bois a trouvailles
bonne lecture

SailorJ

Merci à tous pour vos réponses ! Finalement j'ai préféré une solution un poil plus coûteuse mais qui au moins marchera du 1er coup et qui ne me posera plus problème à l'avenir.. Ne trouvent aucune bague du bon diamètre pour ma machine, j'ai acheté une mini fraise à copier de défonceuse (CMT, ça coûte plus cher mais ça dure plus longtemps..), comme ça, je perce au préalable à l'endroit désiré, je fixe un gabarit reprenant la forme exacte en plexi de 10 mm d'épaisseur sur la guitare, un petit coup de défonceuse et roule.. En tout cas je retiens vos idées avec les tubes et autres !

Didier

Le problème, c'est quand on a "l'embarras" du choix.
C'est bien d'avoir tranché.

Juste un conseil, pour éviter une erreur que j'ai commise :
Assure toi que le roulement est bien en face du plexi. Il m'est arrivé d'usiner le gabarit ;)
Si le logement est profond et que ta fraise n'accepte pas de tout prendre en une passe, il te faudra peut-être un deuxième gabarit plus épais pour démarrer.

Comment as-tu prévu de réaliser ton gabarit en plexi ?

SailorJ
( Modifié )

Oh oui ne t'inquiètes pas j'ai l'habitudes d'utiliser ce genre de gabarit (pendant ma formation au Mans on utilisait les bagues et les fraises à copier. Pour ce qui est du plexi j'utiliserai ça : guitarnblues.c...amp;results=354 J'en ai pris pour deux type de micro. Je sais, c'est des choses que je peux faire (j'en ai réalisé en médium mais à la longue il prend des gnons ..) Alors que la le plexi c'est plus dure et surtout transparent ! Donc pratique pour positionner avec les axes.

Didier

OK
Bons copeaux et n'oublie pas de nous montrer des photos ;)

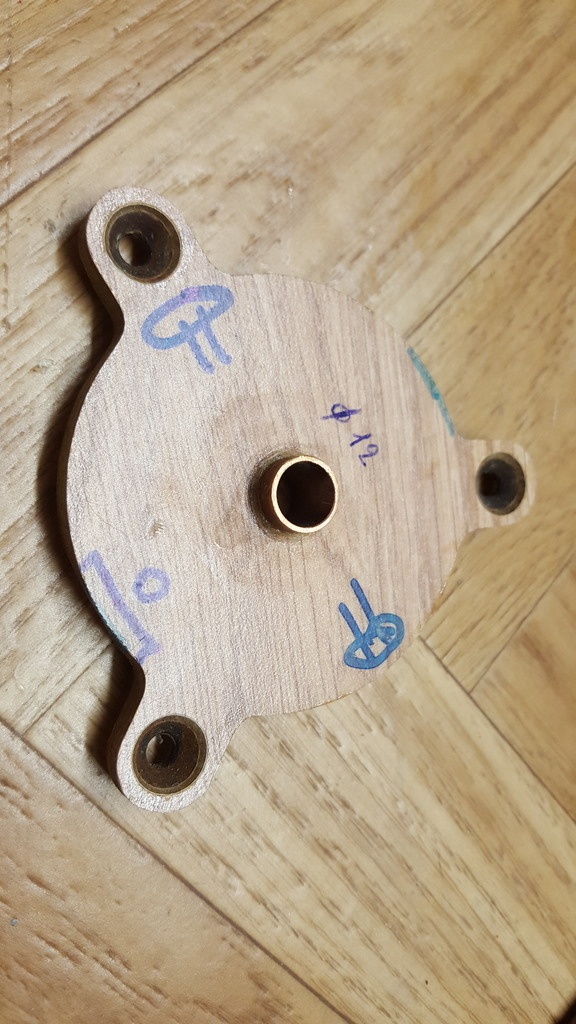

Pour une autre fois, la photo d'une bague de copiage avec tube en cuivre :

SailorJ

Je retiens l'idée ;) Si tu veux en voir plus, j'ai créer un pas à pas sur la fabrication d'une guitare :)

Connectez-vous pour ajouter un commentaire.
?

3 réponses

0
sankarl
( Modifié )

Je rebondis sur ce sujet pour faire une retour d'expérience.
J'étais tombé sur ce topic lorsque je faisais mes recherches pour trouver une bague à copier de 30mm compatible à ma défonceuse DEWALT DW615 pour remplacer celle d'origine de diamètre 17mm.

Comme le disait Didier, Trend dispose d'une collection très large et c'est de ce côté que je me suis penché. J'ai finalement trouvé le revendeur officiel en France : www.outillagetrend.com qui est la même structure que maisondutournage.com

Seul inconvénient de ces sites, c'est qu'ils ne fournissent que très peu de données techniques sur les bagues.

Du coup, j'ai cherché la bague sur www.trend-uk.com qui offrent tous les détails :

  • diamètre de la plaque
  • entraxe des trous de perçages
  • diamètre extérieur et intérieur de la bague et son épaulement.

Et j'ai finalement trouvé la bague qu'il me fallait !

Mis à jour
Didier

Merci pour ton retour.
Tu la centres comment la bague ?

SailorJ

Il existe des cônes de centrage qui tu fixe dans la défonceuse, c'est très pratique !

manomano.fr/p/...-492187-1765841

SailorJ
( Modifié )

Merci sankarl !

Connectez-vous pour ajouter un commentaire.
0
Padou

Pour ma part, j'ai fait réaliser des bagues à l'aide d'une imprimante 3D. L'"imprimeur" me les sort pour environ 10 € pièce à partir du fichier STL que je lui fournis.
Par contre, contrairement à ce qu'on peut lire sur le sujet, il ne faut pas s'attendre à une précision supérieure à 0.1 mm

Connectez-vous pour ajouter un commentaire.
0
Didier
( Modifié )

Chez Trend, il y a une collection de bague tous les millimètres et d'autres en pouce.
Regarde si les fixations sont compatibles.
Je me suis fabriqué des plaques d'adaptation pour les monter sur mes défonceuses et cela est très pratique.
Il faut juste prévoir un centrage de la plaque avant de ma bloquer.

Mis à jour
SailorJ
( Modifié )

J'ai regardé chez eux, ils n'ont pas de 10.8. Tu aurai une photo de ta fabrication ?

Didier

Tu peux essayer avec une bague de 11.
Si elle est trop forte, enlever 0.1 au rayon, cela doit être possible à la toile emeri.

Didier
( Modifié )

J'ai essayé d'ajouter quelques photos. Sans succès sur mon téléphone...
Si tu en veux d'autres, je pourrais t'en envoyer à mon retour semaine prochaine.

Didier
( Modifié )

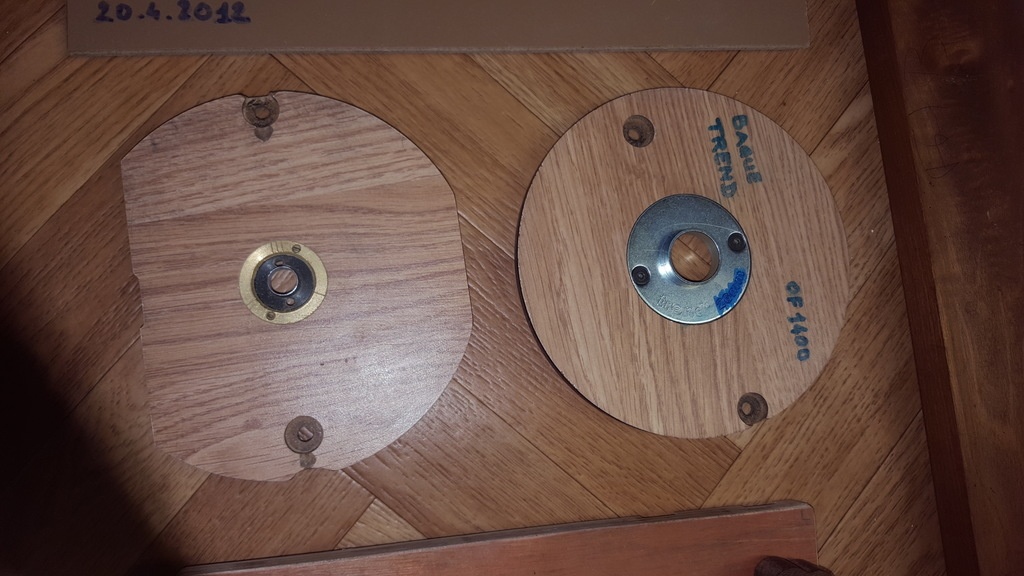

Ca y est, je les ai retrouvées :

SailorJ

C'est très propre ! ça fonctionne bien ?

Didier
( Modifié )

Oui, je m'en sers depuis des années.
Le stratifié de parquet flottant a une bonne glisse et les zones usinées ont été vernis.
Sur la première photo, c'est une semelle complète et sur la deuxième, j'avais copié le contour d'une bague à copier avec mon montage fraise par dessus.

SailorJ

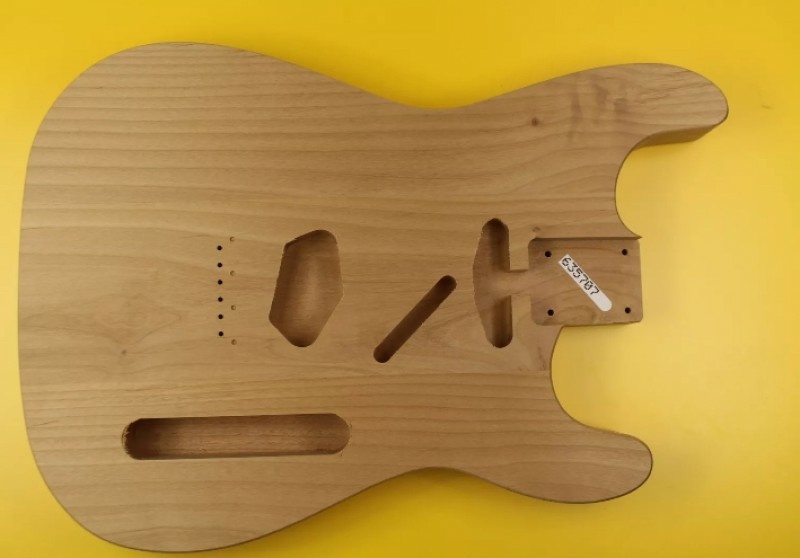

C'est le gabarit pour fraise droite ? Le soucis c'est que les défonces que je dois réaliser sont petites. Elles ressemble à ça (photo sur internet)

Didier
( Modifié )

Tu veux que toutes les defonces soient sur le même gabarit ?
Je suppose que tu veux utiliser une fraise de diamètre 6.
Avec un bout de tuyau en cuivre collé dans une rondelle de CP ou de stratifié avec de l'epoxy, tu peux peut-être te dépanner.

etiennedesthuilliers

l' idée est bonne mais les tuyaux classique en cuivre son métrique 8,10,12 cela ne règle pas le problème

Didier

Le cuivre peut être élargi par dudgeonage.

etiennedesthuilliers
( Modifié )

Didier bonjour
notre ami a déjà pas de tuyau je pense qu'il n'a pas de matériel pour élargir les tuyaux de cuivre mais l 'idée est a retenir pour ceux qui ont un plombier dans leur relation
pour les plus adroit il est possible de faire ce travail au marteau sur un acier de 8mm comme enclume en faisant un ou deux recuits au cuivre

Didier
( Modifié )

etiennedesthuilliers

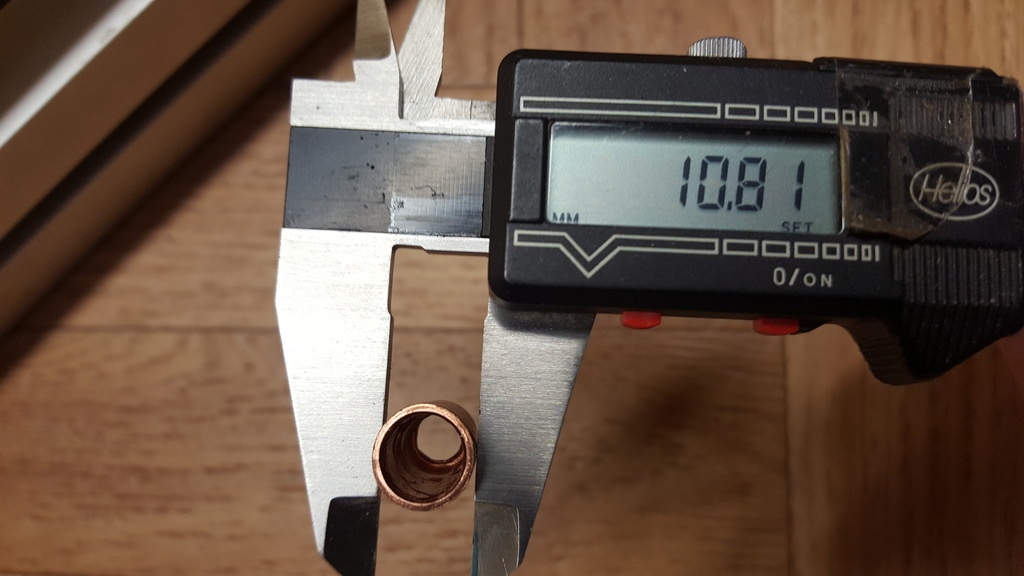

Un raccord en cuivre peut suffir :
manomano.fr/ra...-souder-mf-2830

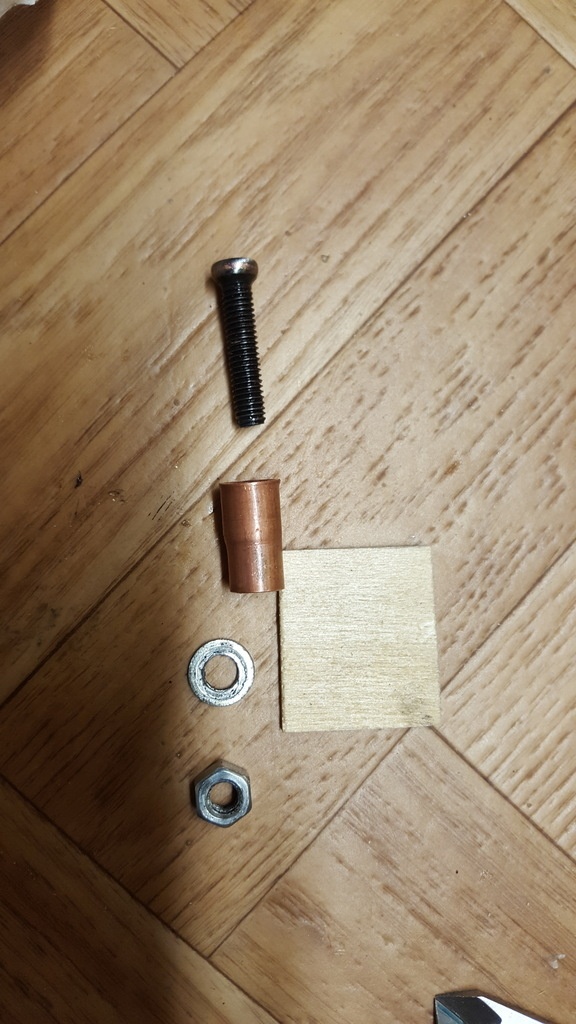

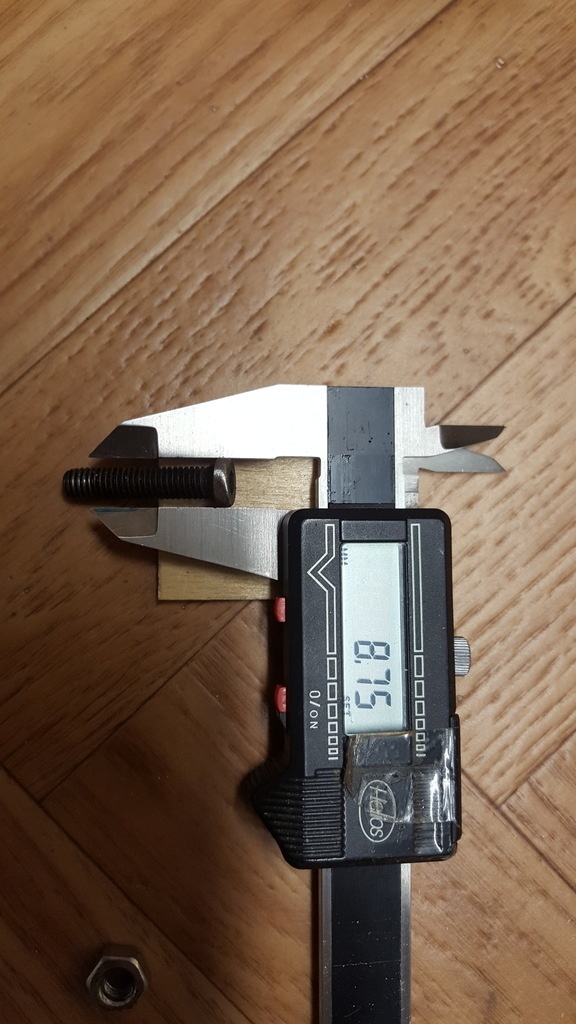

Pour élargir un tube de 10 en cuivre, il suffit d'avoir une vis tête fraisée, rondelle et écrou ( retouche de la tête de vis avec perceuse et ponceuse à bande) :

SailorJ
( Modifié )

Oui tout à fait, il faut que j'achète une fraise 6, c'est la seule que j'ai pas ..! J'avais pensé à cette technique mais je n'ai ni tube ni époxy.. Du coup je me suis dis autant acheter une bague, ça coûtera presque pas plus cher..

J'ai déjà les gabarit pour chaque défonce de micros prêt à être utilisés ;)

bernardrebout

CHEZ Otelo tu as ça
Bague de copiage Ø ext. 10,8 mm Ø int. 9 mm FESTOOL
10,82 € HT
12,98 € TTC
En Stock
Livraison prévue mercredi 07 novembre
     Qté

Code

Prix Unitaire
Référence : 96400202
Code
1 pcs+

  • 10,82 € HT
    (12,98 € TTC)

Frais de livraison
Les frais de port liés à cet article, en France métropolitaine, sont de 12,99 € HT
Les articles disponibles vous sont expédiés immédatement. Les articles disponibles ultérieurement seront expédiés dès leur arrivée sans frais supplémentaires.
Livraison gratuite* à partir de :

  • 230 € HT en Île De France
  • 380 € HT pour les autres régions
    *Hors produits lourds, Voir tous les services

Pourquoi tu veux à tout prix du 10,8, du 11,1 ne te conviendrais pas! tu trouves chez MIlescraft avec tout le set

bernardrebout

votre texte ici
