Anbert

Dimensionnement limon central escalier

Bonjour à tous,
J'ai pour projet la fabrication d'un escalier de mezzanine en chène avec un limon central. Et pour ajouter un peu de cachet, je serai parti sur une vieille poutre sablée.
J'ai 2,88m de sol à sol. Une ouverture de 3,80m. 0,80m de large. Je prévois un 1/4 tournant avec palier.
13 marches.
en longueur, si la poutre repose a chaque extrémité, c'est plutot facile de déterminer la longueur : 4,5m
Par contre, je n'ai aucune idée largeur/profondeur. Quelqu'un sait il dimensionner ?
Y a t'il des abacques ?
D'avance merci

Anbert

Hello,
Alors même si le temps semble long depuis 2 jours, ma vie personnelle ne m'a pas encore permis d'aller au delà de l'item "prendre les mesures d'un escalier" du lien de Niconathy.
Ceci étant, j'ai appris énormément ! :-)
😚

Connectez-vous pour ajouter un commentaire.
?

6 réponses

1
niconathy

Tu as quelques éléments
Ici
Ici
Et plus largement
Ici
Bonne lecture, en attendant d’autres réponses

kaj
Je suis d'accord

très bonnes pistes

Anbert

Bonjour, j'ai envie terminé de lire tout l'article. J'y ai appris énormément sur la fabrication et l'histoire des escaliers. Après, et a juste titre, je n'ai pas les détails de mon cas, chaque cas étant particulier :)

niconathy

A toi de piocher au fur et à mesure de la lecture

L’idéal, ouvrir un pas a pas, et poser tes questions au fur et à mesure

Mettre le lien dans un commentaire de cette question

Connectez-vous pour ajouter un commentaire.
0
Anbert

Bonjour à tous,

Je viens de récupérer une poutre en chêne de 440/40/19,5.
Je vais la dégauchir a la défonceuse (quand j'aurai trouvé des guides de plus de 440cm...) donc probablement plus sur du 440/38/18 au final.

J'ai deux possibilités pour utiliser cette poutre :

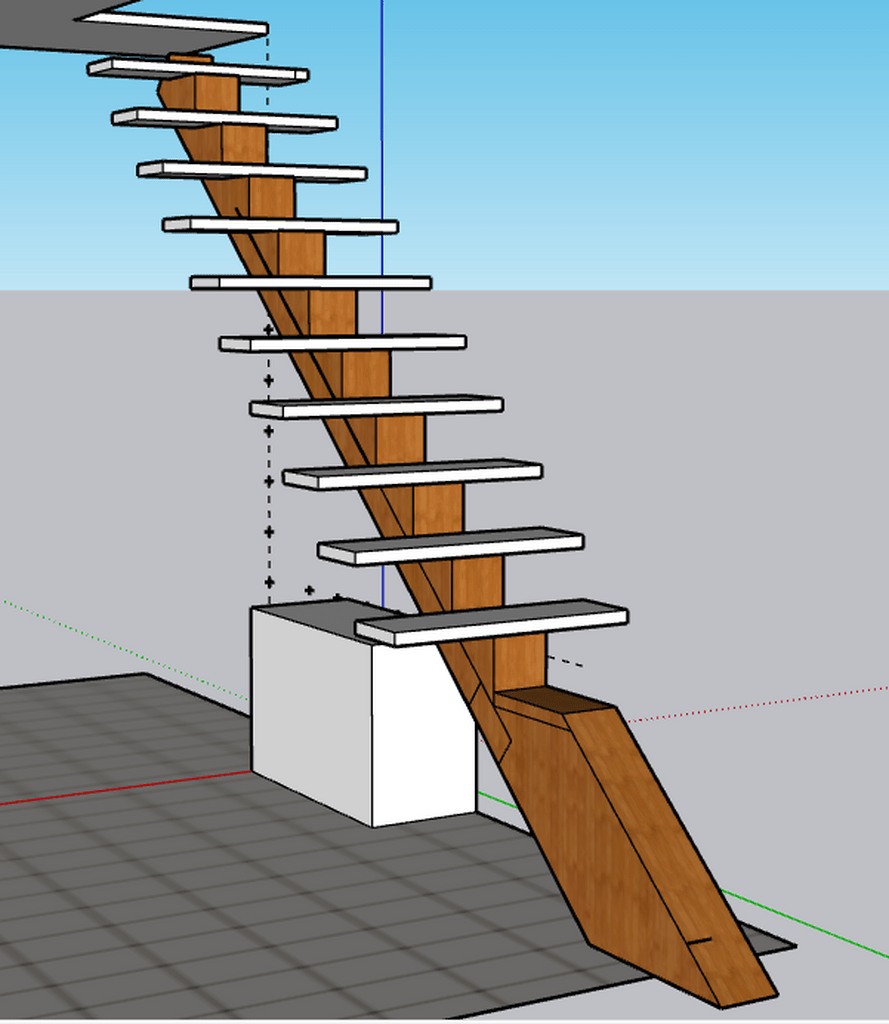

1/ Partir sur 11cm sous la marche (voir un peu plus), avec une profondeur de 18, et du coup des contreventements sur quasi toute la marche, (photo 1)

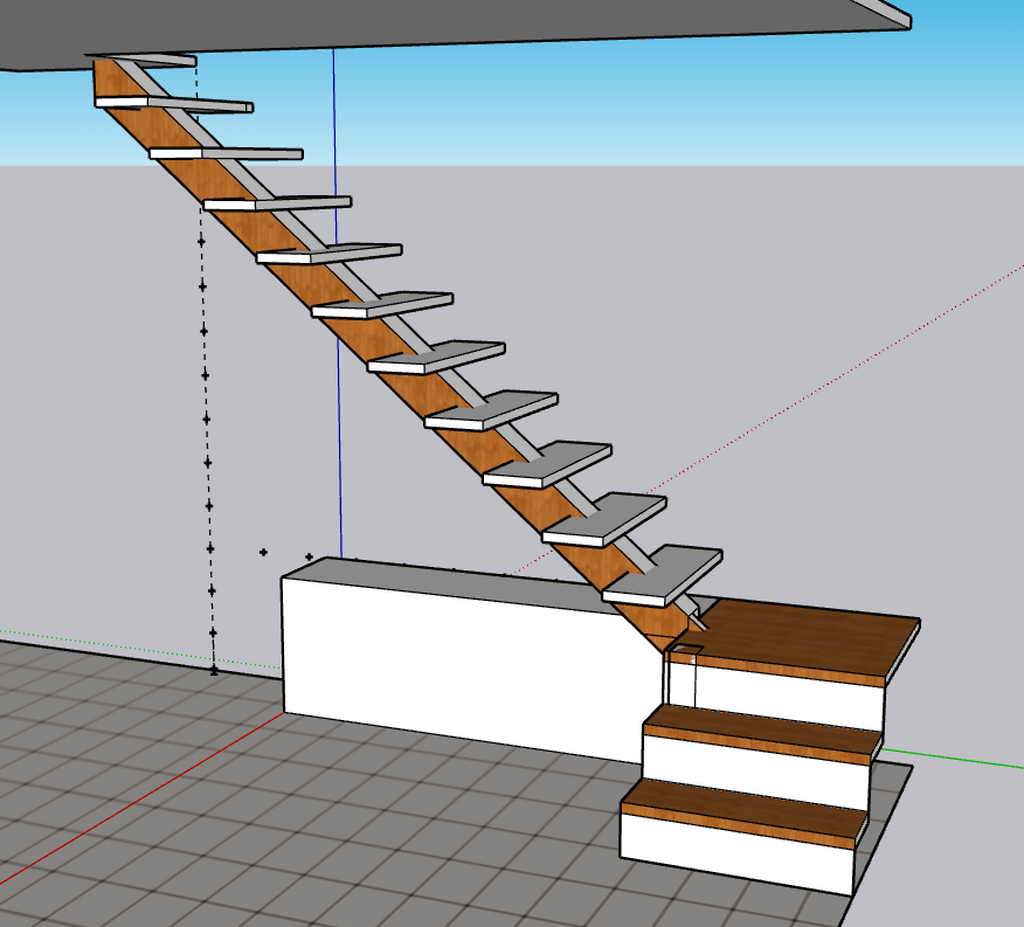

2/ Partir sur sur 11cm sous la mache (voir un peu plus), avec une profondeur de 22, et là, soit rajouter des contreventements, soit laisser tel quel (photo 2)

J'aurai tendance à choisir la 1, qui sera probablement plus jolie et plus facilement réalisable pour moi. Est ce que 11 sur 18 vous semble suffisamment résistant ?

Merci beaucoup

niconathy
( Modifié )

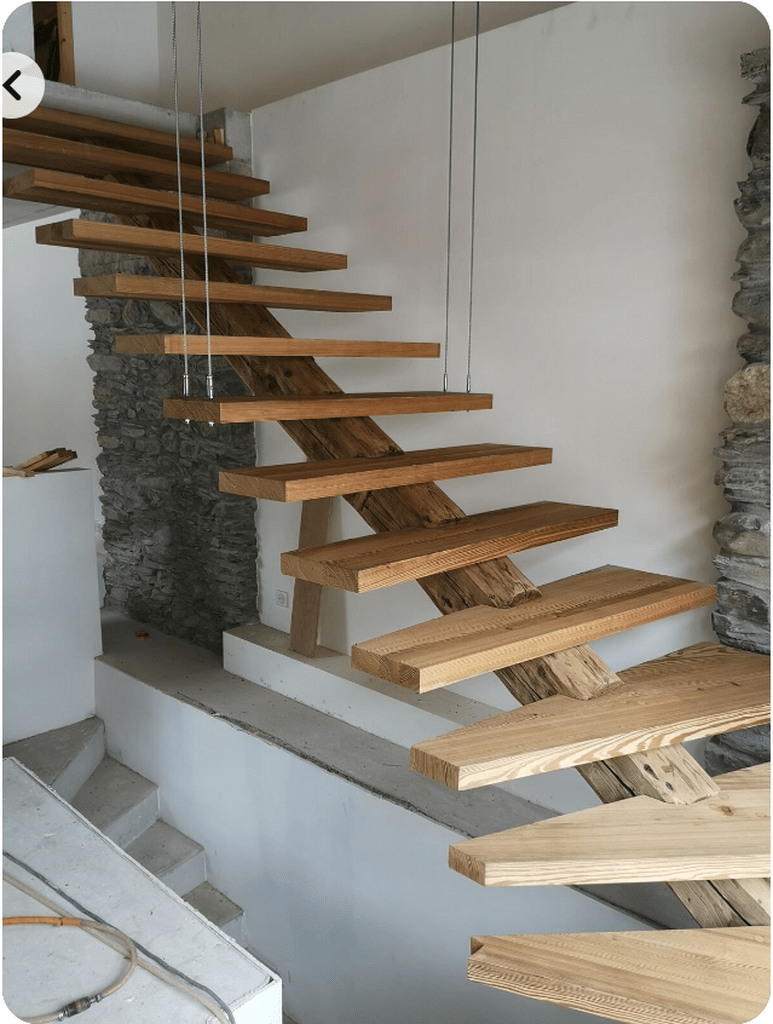

Regarde ici comment les marches sont bloquées sur le limon central avec zéro contreventement

Connectez-vous pour ajouter un commentaire.
0
campion

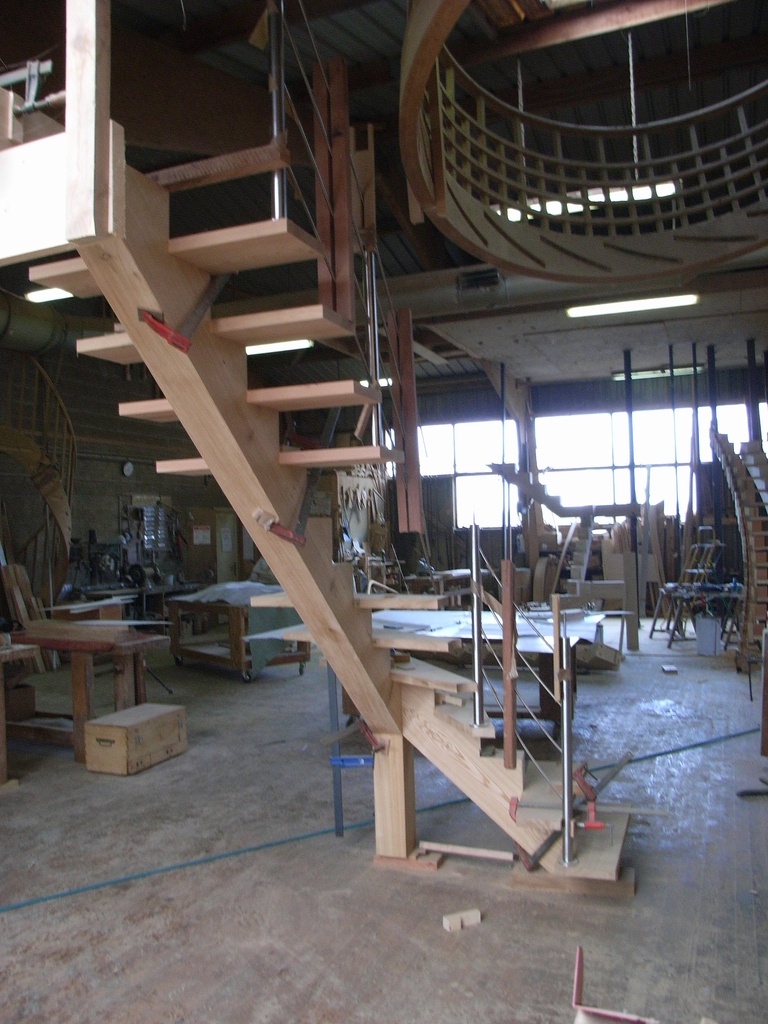

Bonjour je te propose un plan que j'ai posté sur l'air du bois il y a quelques mois.

Anbert

Bonjour Campion, et merci pour ta réponse.
Nos escaliers seront assez similaire.
Par contre, quelle section de bois prevoyais tu ?

campion

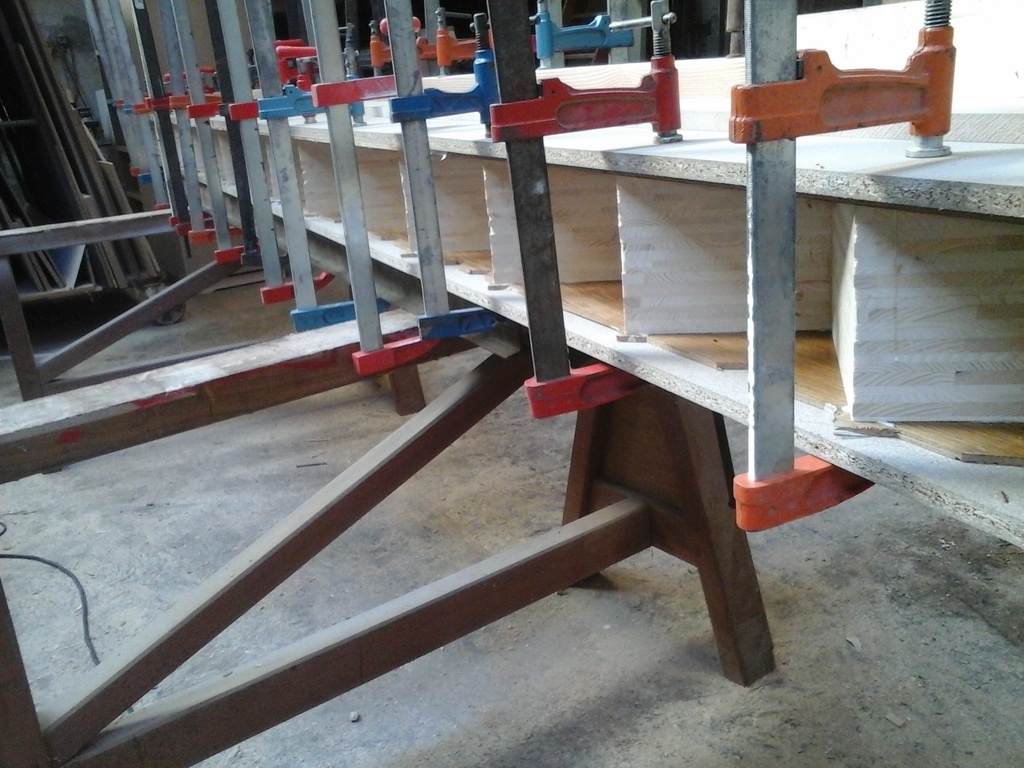

bonjour la poutre fait au depart 300 par 150.apres les decoupes il resteenviron 150 dessous les entailles.La poutre est realiser en multicouche de trois plis sapin de 22 et replaquée avec un massif de 6mm.L'ensemble est bien rigide et tres stable .

Anbert
( Modifié )

A tout hasard, aurais tu des photos de la realisation ?
Comment as tu fais la reprise 1/4 tournant ? Et la fixation à l'étage ?
As tu mis des contreventements ?

campion

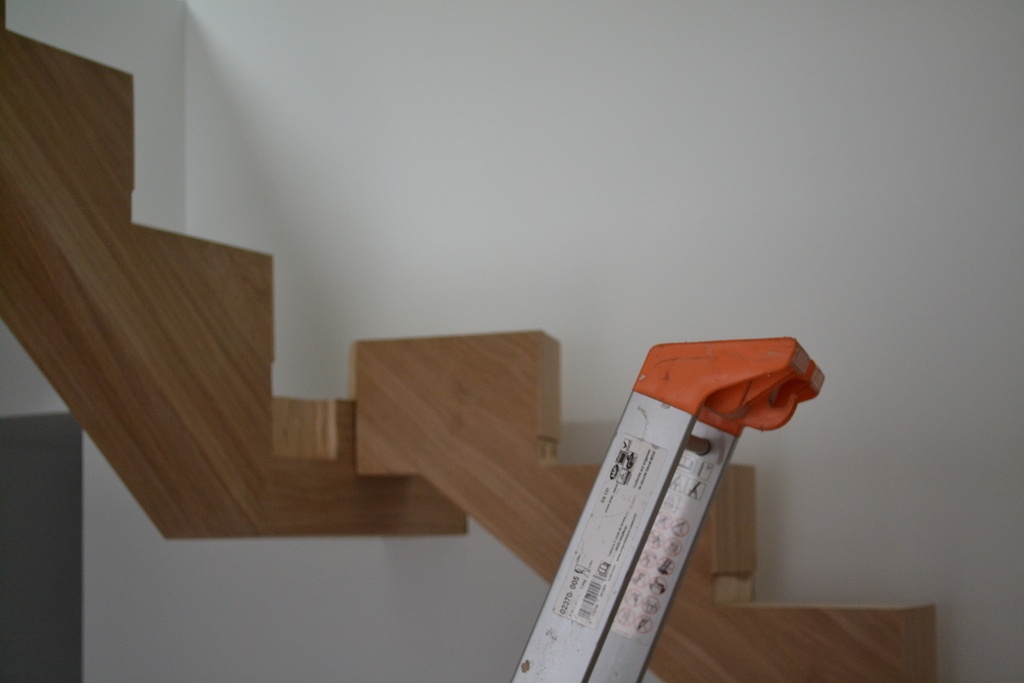

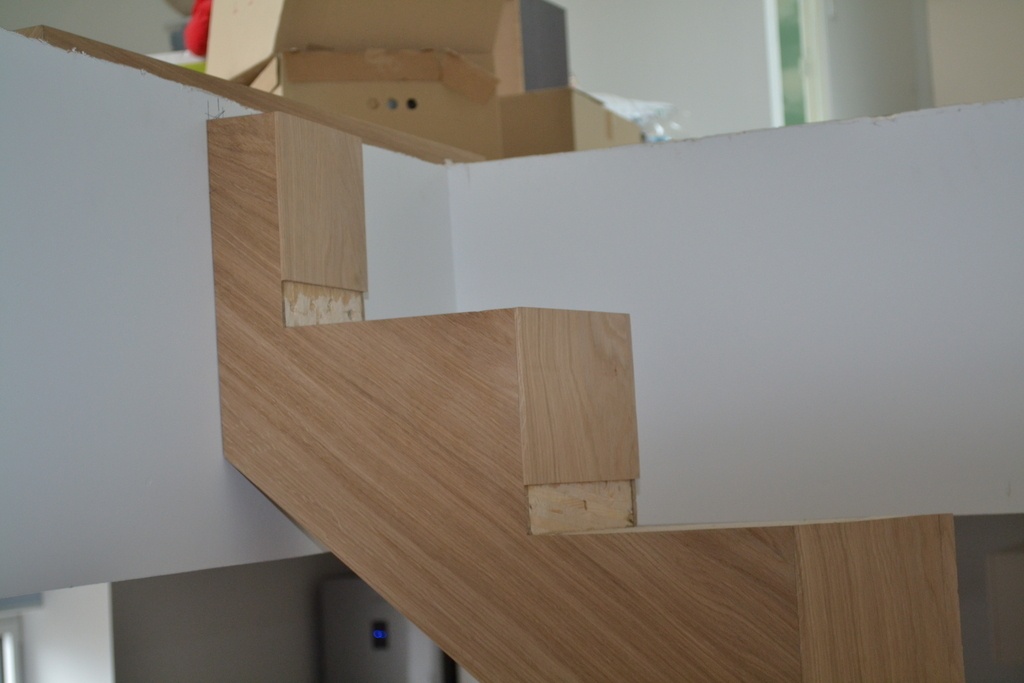

bonjour ,non il n'y a pas de contreventements les marche sont legerement encastrées dans le limon avant d'etre fixées.Pour fixer en partie haute,pour ce genre d'escalier on peut faire avec une grosse equerre que l'on vient recouvrir avec l'avant derniere marche et la derniere contre marche;pour cet escalier j'ai fait une marche palière de 13cm ce qui me fait un repoos sur le limon de 10cm.Cette matière appuie sur le linçoir.Je perce le limon et je le fixe au linçoir. Je t'ai mis une photo ou le limon ne rentre pas dans le mur autre solution.

Connectez-vous pour ajouter un commentaire.
0
Bonbonveronbi

Bonjour,
Avec une longueur entre appuis de 4.5 m au moins 110 mm au moins haut(sous entailles) et 220 mm de large pour une inclinaison jusqu'à 45°.

Anbert

Merci Bonbonveronbi.

Connectez-vous pour ajouter un commentaire.
0
kaj
( Modifié )

niconathy viens de donner de bonnes pistes dans sa réponse.

Voir notamment ici:
paragraphe sur les limons dans le traité de Sylvain le Franc-Comtois

Ensuite plusieurs exemples, qui je pense vont t'aider dans ton étude.



Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Kentaro
( Modifié )

Dès l'instant où tu fais des entailles dans la poutre pour fixer les marches, il faut considérer que l'épaisseur correspondante ne sert plus à rien, car la poutre est alors fragilisée.

Il faut donc considerer les dimensions de la poutre hors entailles.

D'autre part, faire attention à la fixation des marches par des entailles. Il y aura du jeu, donc, l'assemblage sera fragilisé. De plus, la simple entaille sera insuffisante pour assurer une bonne fixation stable des marches.

Ce sera moins "magique", mais il faut des triangles (contreventements), sous les marches.

C'est un escalier. Pas une étagère. Pour ce genre de choses, je suis plutôt du genre "ceintures et bretelles"...

(et puis, n'oublie pas les rambardes...)
