Comment assembler par lamellos avec panneaux faibles épaisseurs ?

Bonjour à tous,

Je viens de m'acheter une lamelleuse Makita et je rencontre un problème auquel je ne vois pas comment le résoudre.

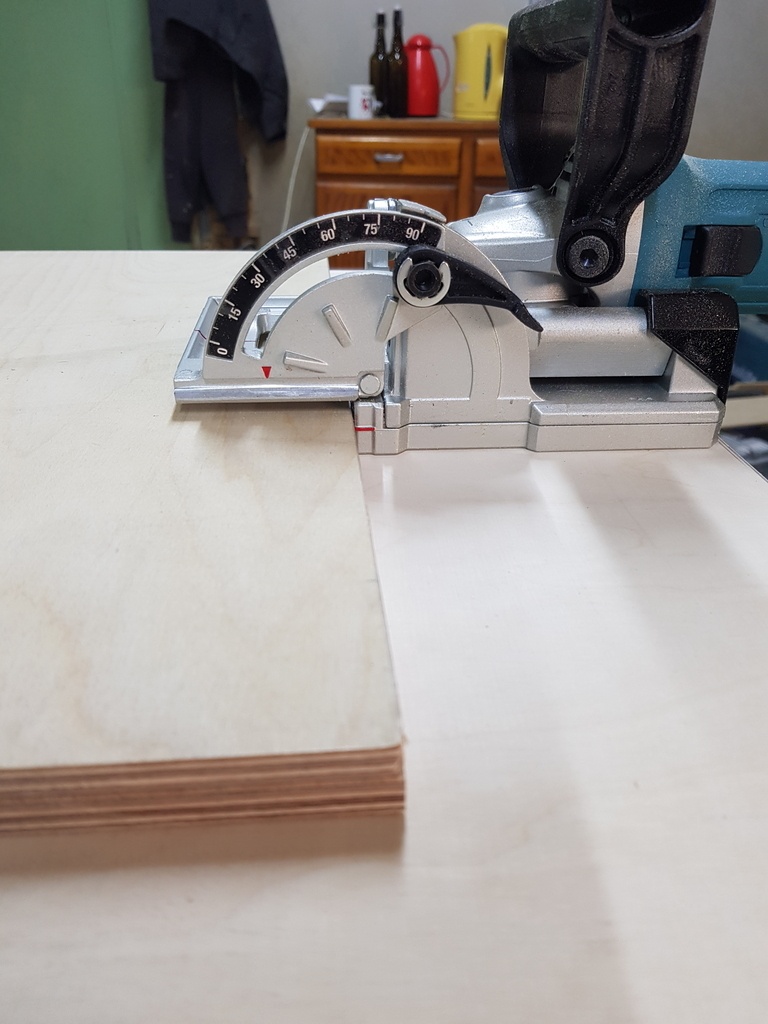

La distance entre le dessous de la lamelleuse (le sabot) et la médiane du disque à lameller est de 10mm. Cela veut dire que pour se centrer dans un panneau il faut qu'il fasse 20mm d'épaisseur(photo 1).
Hors je travaille sur du CP 15mm.

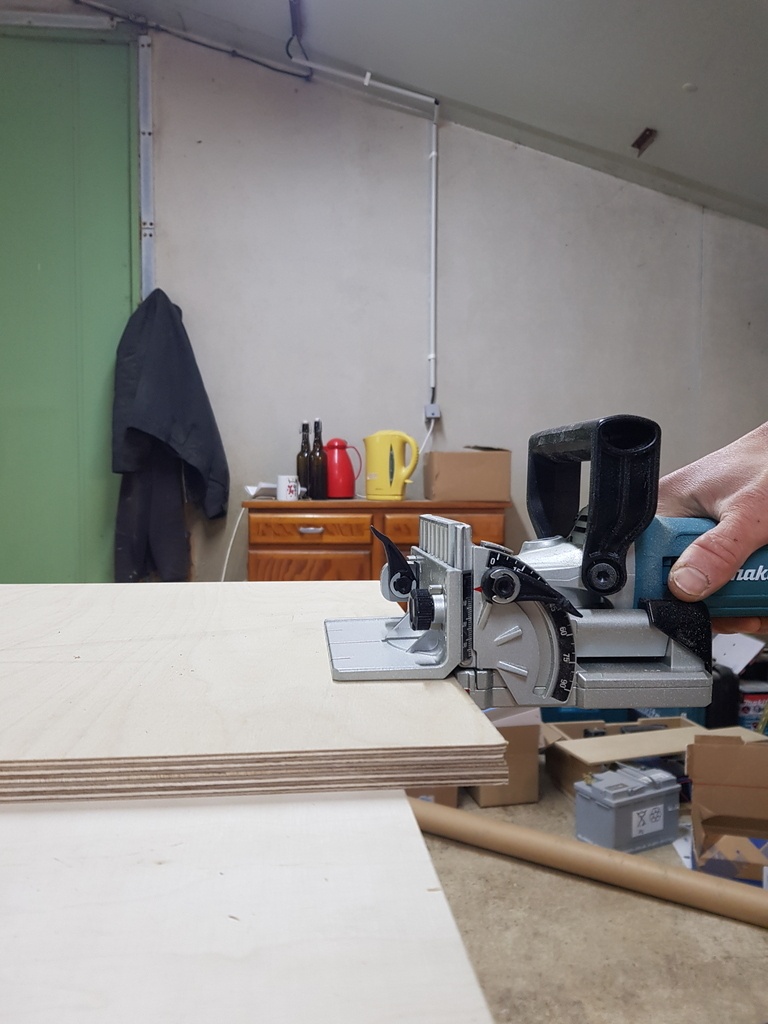

Pour parer à ça,j'utilise le guide de hauteur et mets mon panneau légèrement en dehors de mon établi pour que la lamelleuse puisse reposer sur le dessus de mon panneau (celui qui reçoit dans le chant). Jusque là OK ça marche bien (photo 2)!

Par contre comment faire pour le panneau avec les lamellos dans le panneau ?

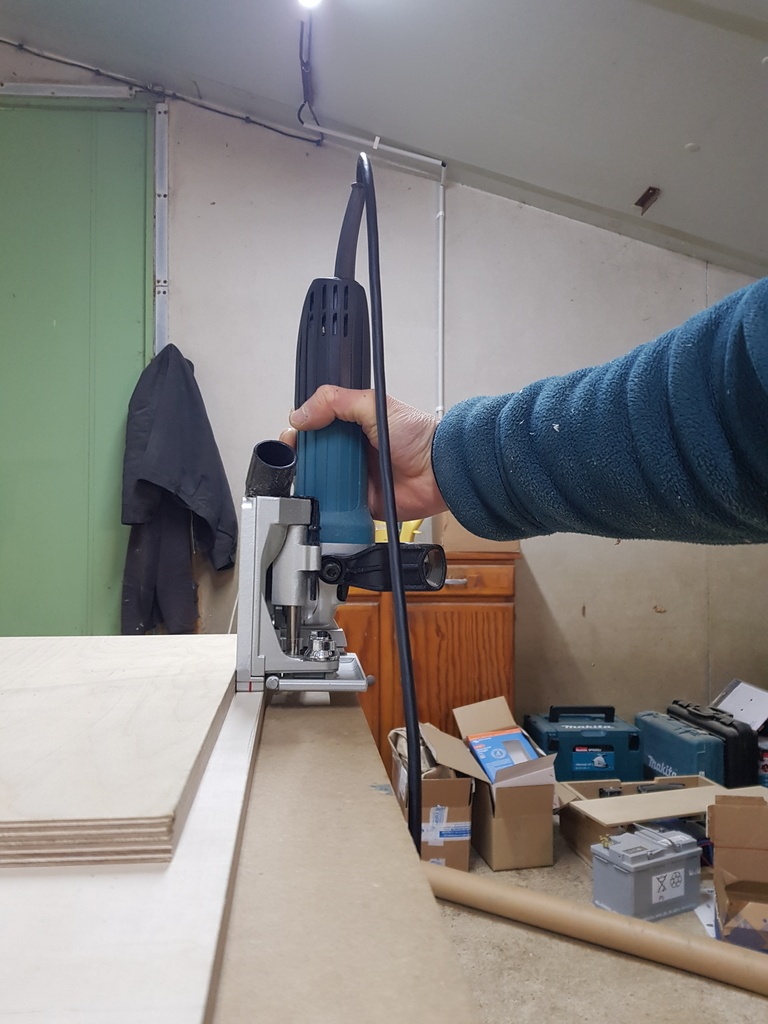

Je vois que ce qui se fait est de prendre appui sur le panneau où on a fraisé dans le chant (photo 3). Mais on revient au problème évoqué au début.

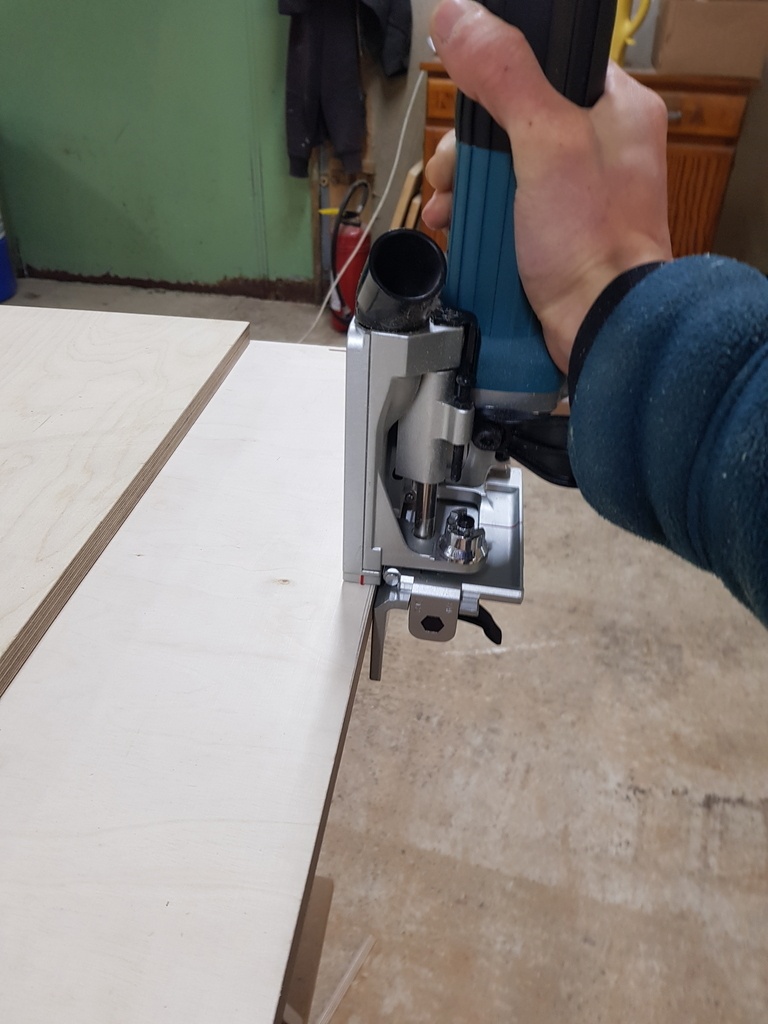

Du coup, la seule solution que je vois est que je le mets aussi légèrement en dehors de mon établi et je fraise à la verticale avec mon guide de hauteur qui prend appui sur le panneau. Mais la stabilité n'est pas folle vu la faible épaisseur du chant sur laquelle on prend appui (photo 4).

Comment faites-vous dans ces cas-là ? Parce que là j'utilise tout le temps le guide de hauteur et je ne joue jamais avec le réglage de l'angle de la lamelleuse (0 et 90°).

Merci d'avance !

Gyl
( Modifié )

Pour avoir plus de stabilité sur la photo 3, tu peux rajouter une autre planche de la même épaisseur sous ta machine.

Jimari

Oui c'est une solution. Merci !

Connectez-vous pour ajouter un commentaire.
?

7 réponses

8
Kentaro

Je ne comprends pas bien le problème. Il suffit de rajouter des cales de la bonne épaisseur, me semble t'il.

Timothée Delay
Je suis d'accord

pareil, ptite cale, une planchette de cp5 avec du scotch si rien d'autre...

Jimari

Merci ! On m'en avait parlé mais je voulais savoir si je passais à côté d'une technique ou d'un réglage. Je ferai ça !

Fabien R
( Modifié )
Je suis d'accord

Une cale, c’est bien plus précis et repetable qu’un réglage.

nicolasu
Je suis d'accord

Bonne solution

Connectez-vous pour ajouter un commentaire.
1
Hollywood
( Modifié )

J'ai la même makita que toi.

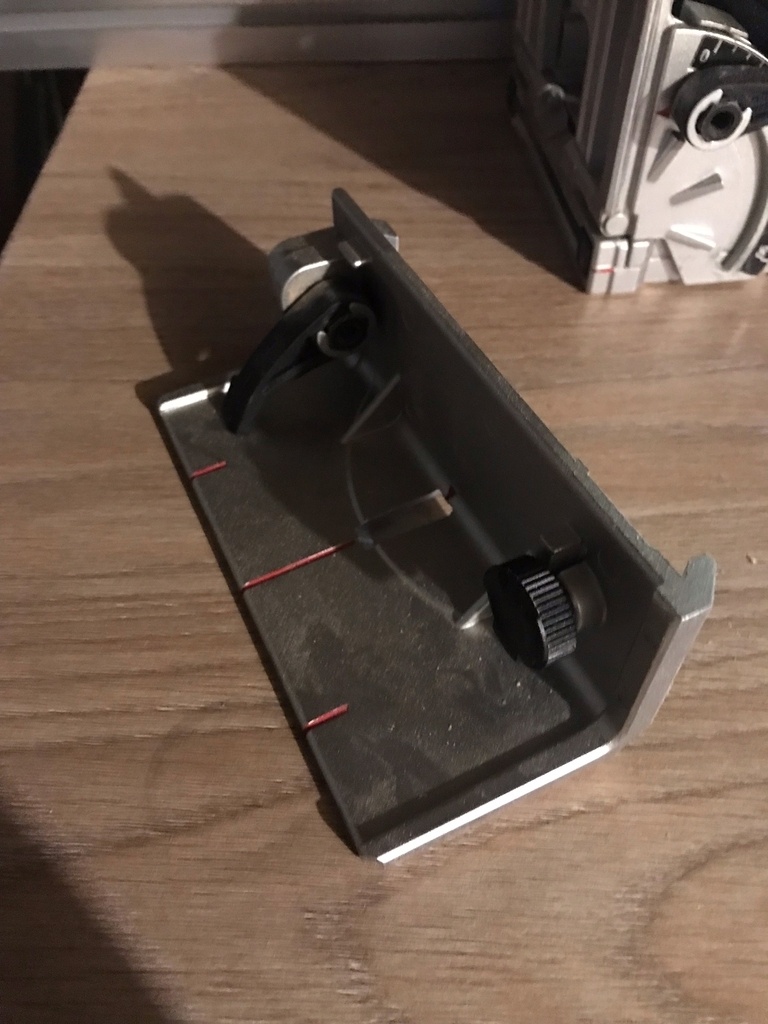

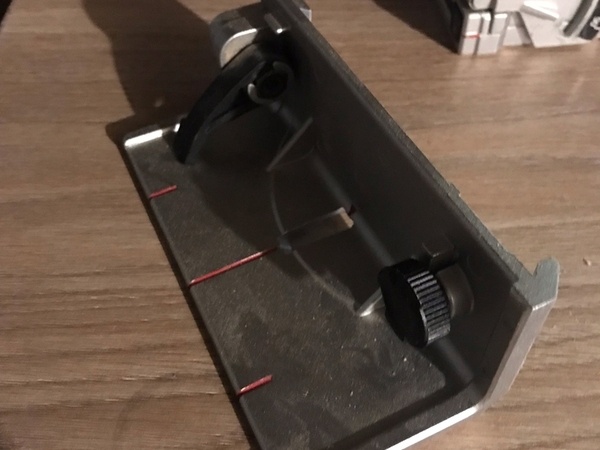

Pour ta photo 4, je fait pareil sauf que je rajoute la partie mobile en L qui est en accessoire.

Du coup plutot que d'avoir un appuis en L, j'ai un appui en U et une meilleur stabilité. Par contre l'eccartement est a 10mm et c'est donc valable pour du panneau de 19mm

Edit: photos

Mis à jour
Jimari
( Modifié )

Je n'ai pas saisi ce que tu veux dire par là. J'ai également mis le guide de hauteur comme ta photo. Et mon appui est en L. Comment as-tu un appui en U ?

Hollywood

Dans ce cas tu peux faire une rotation de 90° du plateau ou se fixe le guide de hauteur

Hollywood
( Modifié )

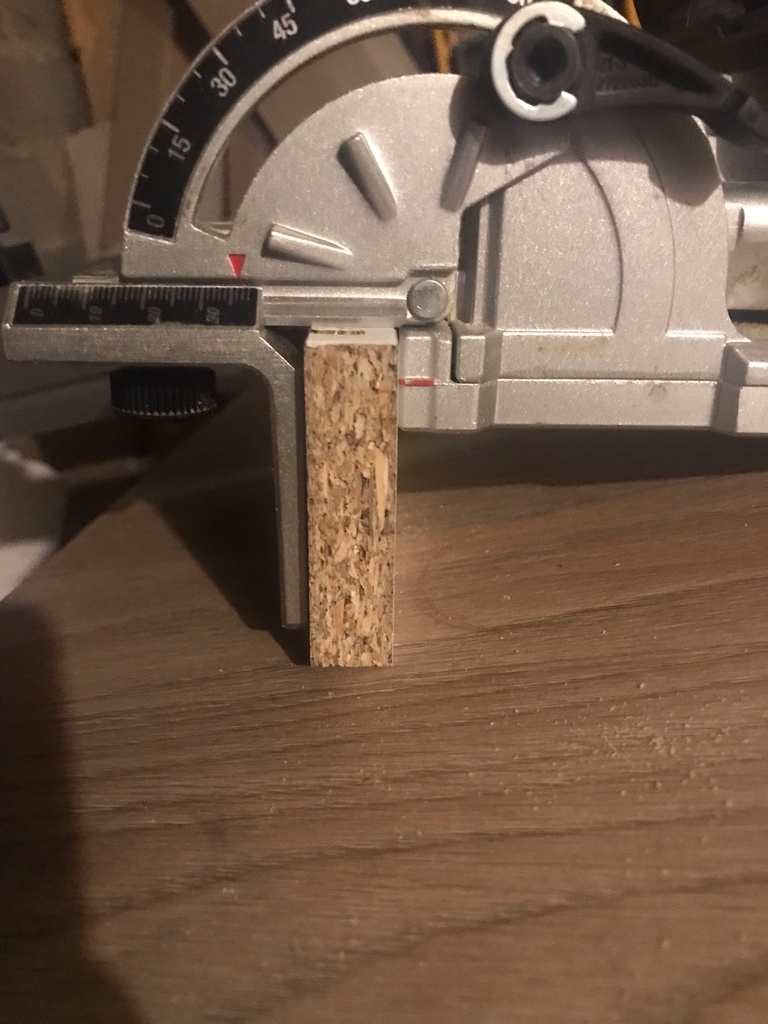

Comme ça:

Jimari

Ah mais oui c'est génial 😄 ! Merci BoodWood. Je vais essayer ça.

Hollywood

Lorsque j'utilise la lamelleuse comme ça, je préfère retirer les deux petits patins en caoutchouc, sinon sa gène un peu.

Connectez-vous pour ajouter un commentaire.
0
Ara
( Modifié )

Hello !

Moi je fais "basique" : je n'utilise pas le guide supérieur orientable. Je pose le parement sur une surface de référence, le sabot sur la même surface de référence, et zoup !

Et il y a un réglage de hauteur de la lame (c'est une Bosch). Pour des planches très épaisses, j'ajoute une cale.

Pour l'usinage vertical, je me suis fait 2 belles cales avec des gros chevrons (section 80 x 100 environ), bien d'équerre, que je maintiens avec des serre-joints pendant le lamellage.

Mis à jour
Hollywood

Merci pour ton retour Ara

Je note ton astuce des cales faites avec un chevron, je pense que je vais essayer pour voir 👍

Connectez-vous pour ajouter un commentaire.
0
Le Bois d'Yv

Attention avec le guide supérieur coulissant.
J'ai une Makita, peut-être la même, pas chère.
Le guide est parfois de travers, pas parallèle à l'arrête !

Connectez-vous pour ajouter un commentaire.
0
ClaudeRubio

Oui ! en effet, juste une cale et le tour est joué !

Connectez-vous pour ajouter un commentaire.
0
dBPs

Il y a (avait?) une cale de sur épaisseur noire de livrée avec la machine pour les panneaux fins

Jimari

Oui mais elle ne règle en rien le problème de la hauteur de fraisage. Elle permet juste de pouvoir prendre appui sur le panneau s'il était trop mince à la base.

Connectez-vous pour ajouter un commentaire.
0
Bonbonveronbi

Bonjour
Sans le guide de hauteur mettre un cp 5mm sous votre panneau. L'usinage se fera donc avec la machine à plat . Pour les lamellos dans le panneau maintenir le panneau vertical contre un retour d'équerre comme le guide de la dégau par exemple ( ou un madrier dressé ). Sinon votre méthode va bien avec un peu d'habitude d'ailleurs il avait dans le temps un calage fourni avec la machine à mettre sur le guide pour usiner le panneau de 16 mm.

Jimari

Merci pour ta réponse ça complète les possibilités. J'essaierai ta méthode de mettre le panneau debout aussi.
