SCHERY

Quelle lame pour couper du contreplaqué filmé ?

Bonjour à tous,
Je souhaite réaliser prochainement un projet qui va nécessité la découpe d'un grand nombre de panneau en contre plaquer filmé et j'hésite sur le choix de la lame. Je souhaite installer celle-ci sur une Scie plongeante Bosch pro GKT 55 GCE qui possède une lame de Ø 165 millimètres avec un alésage de Ø 20 millimètres.
Pour le moment je partirais sur une lame FREUD F03FS09680 optimisée pour la coupe de bois dur, bois tendre, panneaux agglomérés, mélaminés et MDF en Ø 160 mm - AL Ø 20 mm - 48 dents - avec denture alterné mais je ne suis pas sur de ce choix car le contre plaqué filmé est compliqué à travailler et sujet au éclat.
Par ailleurs il me sera nécessaire d'assembler ces panneaux avec des lamellos et je ne sait pas qu'elle type de colle choisir. Je serait parti sur de la colle PU type WOOD MAX EXPRESS de chez GRIFFON mais la encore n'ayant jamais teste le produit et encore moins avec de contreplaquer filmé je ne suis pas sur de ce choix
Merci d'avance pour votre aide 😀

Connectez-vous pour ajouter un commentaire.
?

3 réponses

0
bmoulin639
Meilleure réponse

Salut,
sur le site de Freud, tu as des lames en 165 si tu veux:
freudtools.com...fre_low_psw.pdf

Tu vas à la page 117-118 du lien ci-dessus et tu trouvera ton bonheur. Une recherche sur internet de la référence te permettra de trouver un revendeur, personnellement je vais chez maxoutils et j'ai jamais eu de soucis.

En tout cas, une lame Freud me parait un très bon choix, toutes celles que j'ai utilisé jusqu'à maintenant coupent super bien, et même du mélaminé récemment c'est passé sans soucis.

SCHERY

merci pour ce lien
Effectivement une lame de 165mm serait plus adapté à ma scie.

Connectez-vous pour ajouter un commentaire.
3
glaude

il faudrait connaitre la destination de ton projet, tu sais un meuble ou bien un coffrage, dans ce dernier cas les éclats sont sans importance. Pour ne pas avoir d'éclat il faut prendre le plus grand nombre de dents possible et parfois faire une LEGERE passe en avalant avant de scier. C'est uniquement possible avec une scie sur rail et déjà une bonne maitrise de sa scie. L'usage de ta lame de scie est précisé sur l'emballage. Il y aussi des lames spécifiques pour le sciage des stratifiés, placages.
Quant à la colle, la PU est une colle extérieure, dans tous les autres cas elle est inutile et pas plus puissante que les colles blanches.
La D3 est un bon compromis si le projet est soumis à l'humidité. Inutile de se compliquer la vie, en plus la pu est une colle salissante, moins aisée à nettoyer que la colle blanche.

SCHERY
( Modifié )

Merci glaude pour ta réponse
Je me permet d'apporter ici un complément de contexte sur ma problématique:
Je suis président du club de robotique de mon école et je souhaite réaliser une table de match comme présenté ci dessous destiner à s'entrainer à une compétition de robotique. Elle sera stockée en intérieur donc je n'est pas besoin d'une colle D4.j'hésite cependant à utiliser de la colle vinylique sachant que même ponce le filme reste très lisse et non absorbant. Avez vous des retours sur de la tenue de la colle vinylique sur ce type de matériaux ?
Pour ce qui est de l'état de surface de la coupe j'ai besoin qu'il n'y est pas d'éclat pour garantir la précision < 1mm . Sachant qu'il s'agit de contre plaquer de peuplier en 15mm je veux aussi éviter les traces de brulure.
Merci d'avance pour votre aide

glaude

tu ne peux pas coller sur le stratifié mais uniquement de bois sur bois ou bien il faut des pièces rapportées du genre fausse languette, dominos, tourillons. Ou alors passer sur de la colle araldite mais en faisant un essai préalable.
le film de couverture du CP fera obstacle à la colle

Erebor

Je rejoint glaude le film est précisément prévu pour limiter l'adhérence donc ça va être extrêmement difficile à coller.
Pourquoi le contreplaqué filmé ? Si il faut une surface lisse et noire un contreplaqué de qualité vernis correctement aura la même qualité sans poser tout les problèmes de montage.

SCHERY
( Modifié )

Merci pour vos retours il me permette de remettre en question mes choix et m'aiguiller dans la recherche de la solution optimale.
j'étais parti sur du contre plaquer filmé pour plusieurs raisons:
-il est particulièrement résistant et rigide sur la longueur cette table est constitué de 6 morceau (1m² par morceau) qui doivent être démontable et déplaçable avec des manipulations régulière pour des expositions ou présentation.
-je désirais avoir une face coté plateau parfaitement rectifiée et lisse.
-enfin je me fourni chez Dispano à Metz et les contres plaque type Contreplaqué filmé ULTIBAT TWIN eucalyptus faces Peuplier reste moins chère qu'un bon contre plaqué de bouleau d'où ce choix.
Vous auriez des contactes d'autres magasins qui vendent du contre plaquer dans les coins de Metz ?

Il est cependant vrais que le filme posera problème au moment des assemblage. Je souhaiter partir sur des assemble avec lamello et vis biaise (ou vis traversante lorsque ce n'est pas au niveau du plateau) la colle ne serait la que pour solidifier les assemblage par lamello mais ce n'est pas optimal...

Erebor
( Modifié )

Pour la résistance et la rigidité il y aura de la flexion si tu te contentes d'une surface de CP (même filmé ou alors il faut partir sur des épaisseur de bourrin).

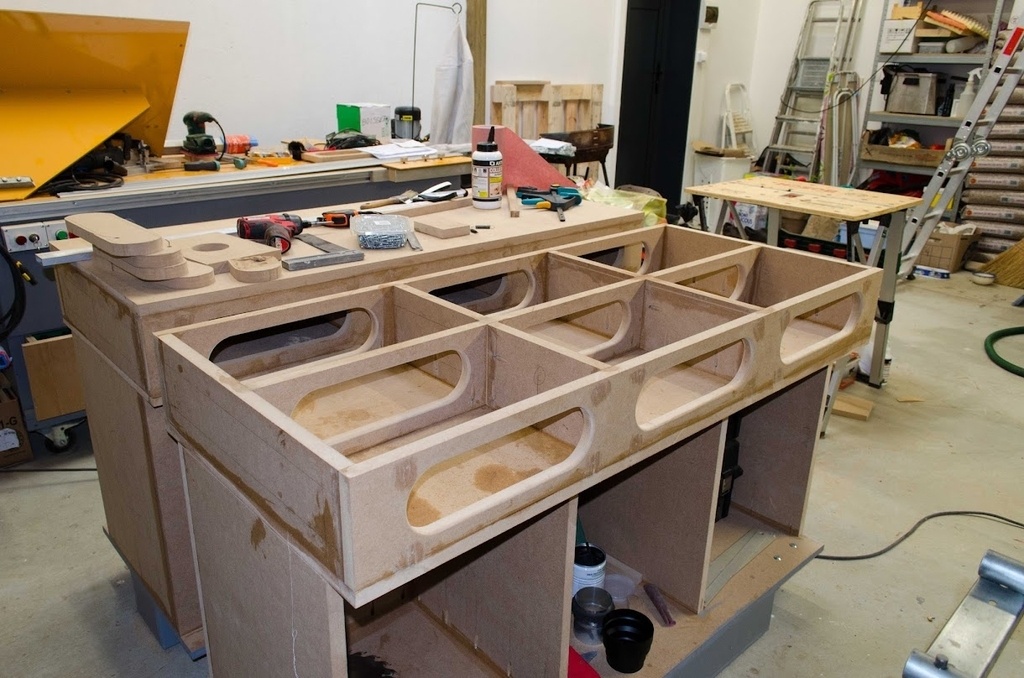

Si j'étais dans ton cas je partirai sur une structure dite boite de torsion qui si elle est faite rigoureusement garantira la planéité du bazar. L'autre avantage c'est que tu n'es plus obligé d'utiliser une forte épaisseur pour le plateau et tu peux imaginer d'avoir une structure plus légère (tu peux percer la structure pour l'alléger) et donc plus transportable.
Pour les 6 parties je partirai en fait sur 6 tables indépendantes qui pourraient être fixées ensemble lors de l'utilisation. Si je dis ça c'est que la planéité de l'ensemble va dépendre du sol donc il faut pouvoir régler chaque morceau indépendamment en 3 dimensions donc des pieds réglables. Pour une facilité de rangement tu peux concevoir des pied amovibles fixables par des inserts taraudés dans la structure.
Pour finir petit point de détail : les lamellos n'apportent pas de renfort structurel il servent a aligner les surfaces. Après si tu as accès a la zeta tu peux mettre des lamellos spéciaux qui rendent possible le démontage mais c'est un budget.

SCHERY

Merci pour ton retour
j'ai prévue un renfort en croix sous chaque bloc sans certitude sur le comportement du plateau c'est pour cette raison que j'étais partie sur du 15mm effectivement en augmentant le nombreux de renfort je pourrais diminuer l'épaisseur mais cela demande plus de matière donc je doit réussir à trouver le bon compromit entre résistance, cout et portabilité de la table.
La possibilité de pied réglable et démontable est prévue l'avantage de partir sur du 15mm était aussi d'offrir la possibilité de mettre des inserts vissés ce qui serait moins facile sur du 9mm...
Je vais retravailler mes plans et voir si je peux me rapprocher de l'esprit de la boite de torsion.

Erebor
( Modifié )

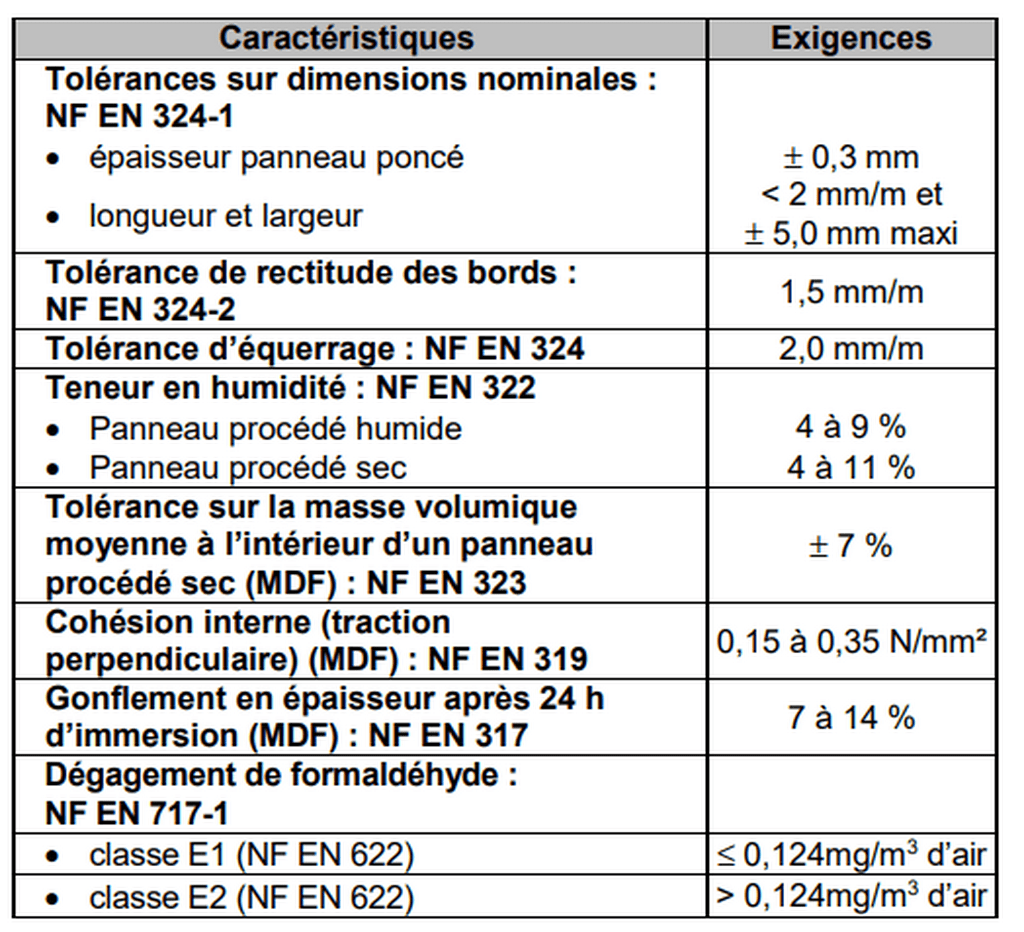

SCHERY Juste une petite remarque rapide je suis allé voir le CP dont tu parles. Il s'agit de CP de coffrage et dans le bâtiment la tolérance est largement au delà du mm et contrairement à ce que tu sembles penser la surface n'est pas rectifiée il s'agit de CP pas utilisable en ameublement. D'ailleurs il est précisé qu'il respecte la norme EN324-1 et donc une tolérance de +-0,3mm.
Pour finir j'ai eu l'occasion d'utiliser ce genre de CP pour du coffrage justement et bien souvent il y a des manques de colle à certains endroits (ce qui n'est pas gênant pour un coffrage) ce qui fait que le panneau manque d'homogénéité. Après je n'ai pas testé celui là en particulier.

SCHERY
( Modifié )

Merci Erebor pour ta remarque je ne m'étais pas penché sur les tolérances des panneaux effectivement une planche de coffrage restera une planche de coffrage et j'ai déjà eu des problème avec des contres plaqué filmé bas de gamme qui font beaucoup d'éclat mais le font du problème reste le cout total de la table.
J'ai fait quelque simulation de coup pour différents cas de figure.J'ai tenue compte cette fois-ci de la notion de boite de torsion en ajoutant des renforts.
J'ai un budget maximum de 1000€ pour la table tout compris
Les couts présentés ci dessous ne concerne que les bloc de 1m² il faut ragouter les pieds, les produits de finition, la quincaillerie, le tour du plateau en MDF de 22mm (270€ le panneau), le panneau supplémentaire pour les pied, la colle, le vinyle de la compétition (~120€) et les vis le cas échéant.
D'un certain point de vue la version 100% de peuplier reste acceptable niveau tarif mais elle est soumis à la disponibilité des matériaux dans le magasin ou je me fourni contrairement au contre plaqué filmé qui est en stock
Au final je suis un peu perdu et je ne sais pas quel solution choisir. Je vais reprendre cela et je revient vers vous.

Merci beaucoup en tout cas pour votre aide et votre aiguillage dans mes recherches.

Erebor

SCHERY euh 270€ le panneau de mdf il est plaqué or ? Même chez leroy merlin qui abuse sur les prix c'est 72€...
Est ce que tu connais le stratifié hpl ? C'est fin lisse et très rigide (mais c'est galère à travailler) sur une structure boîte de torsion ça le ferait carrément (mais il faut une structure c'est un peu cassant). C'est avec ça qu'ils font les vestiaires de piscine par exemple

SCHERY

Navré 😅 je me suis un peu emporté sur le prix mais je n'ai aucune référence de tarif car je n'achète pas de bois habituellement (j'utilise mes stocks de bois de récupe :)).
Dans le magasin où je souhaite me fournir le panneau de 2800*2070 est à 160€ (voir tarif ci-dessous).Est-ce un tarif cohérant?
J'ai déjà entendue parler du HPL certains l'utilisent pour faire des tables de défonceuse sous table. Le problème c'est qu'il faut un support sur lequel le coller si on veut éviter d'avoir des vis sur le dessus.

La table sera recouverte avec un vinyle maintenue en place avec une colle réversible, le vinyle changeant tout les ans il faut être en capacité de décoller l'ancien vinyle et de nettoyer la table d'où l'intérêts d'avoir une surface lisse non adhérant sur le plateau.

Si j'opte pour du contre plaqué classique je pourrais envisage de coller une feuille de stratifier en 0,8mm. Avec un contre plaqué de plus faible épaisseur (10mm) ce qui devrait être permis par l'usage du principe de boite de torsion le tarif ne devrait être trop impacté. Sinon je pourrais coller une plaque de HPL en 10mm directement sur la boite de torsion mais j'ai peur que les colle utilisable (néoprène ou polymère) ne tienne pas suffisamment avec la surface de contacte disponible. Voici encore des possibilités à envisager.

Penser vous que 6 renfort de 75mm de haut soit suffisant pour assurer la rigidité de mes bloc de 1m²?

Pour conclure cette réponse, je joint ci-dessous le tableau de tolérance fourni par la coupe de France de robotique concernant la précision de la table et des éléments qui la composent. Aucun précision sur la planéité n'est émis dans le règlement mais pour avoir déjà utilisé les tables officielles elles possèdent quelquefois des léger défaut. Ainsi mon objectif est de réaliser la table la plus stable et plane possible, pour faciliter nos essais et nous permettre de teste dans les meilleurs conditions notre asservissement, tout en restant dans les clous niveau tarif.

Merci encore pour votre accompagnement et vos précisions qui m'aide dans mes recherches de solution

Connectez-vous pour ajouter un commentaire.
0
Boisenformes

Quelques soit la lame choisie, trapèze ou une lame à grand nombre de dents, il faut faire un trait de scie en marche arrière à 2 ou 3 mm de profond puis faire ensuite une coupe en avant en plongeant la lame dans l'idéal de la hauteur d'une dent plus bas que la face du dessous. Évidemment prévoir supports martyrs en conséquence. Si tu travail avec une bonne aspiration, cela peut être une plaque de polystyrène extrudé genre styrodur. Ainsi tu obtiendra une coupe parfaite.
Attention, si c'est du CP filmé bakélite genre CP coffrage noir, cela désaffûte à vitesse grand V les lames

SCHERY

merci pour ce retour technique si mon choix final ce porte sur du contreplaqué filmé (voir remise en question ci-dessus)
je n'hésiterais pas à teste cette méthode de coupe 👍
